Vakuum-Absperrklappe AK210V für zuverlässige Absperrung
Vakuum-Absperrklappe AK210V – dichtschließend für Vakuumanwendungen
Die Vakuum-Absperrklappe Typ AK210V ist eine zentrisch gelagerte, dichtschließende Zwischenflanschklappe für industrielle Rohrleitungen mit Unterdruckbelastung. Der vulkanisierte Sitzring bleibt auch bei vollem Vakuum formstabil und wird nicht vom Unterdruck aus dem Klappengehäuse gezogen – Grundvoraussetzung für den zuverlässigen Einsatz als Vakuumklappe.
Technische Kerndaten:
- Bauform: Zwischenflansch (Wafer)
- Flanschanbau: PN6, PN10, PN16 und ANSI Class 150
- Baulänge nach DIN EN 558-1 Reihe 20
- Vulkanisierter Sitzring – ausgelegt für volles Vakuum
- Sitzwerkstoffe: EPDM, NBR oder Viton
- Kopfflansch nach ISO 5211 für Antriebsaufbau
Sitzwerkstoffe – EPDM, NBR oder Viton
Der Sitzwerkstoff wird anhand des Mediums und der Betriebstemperatur ausgewählt:
- EPDM: Standard für Wasser, Luft und wässrige Medien
- NBR: für Öle, Fette und Kraftstoffe
- Viton (FKM): für aggressive Medien, Säuren und höhere Temperaturen
Alle Sitzringe der AK210V sind vulkanisiert im Gehäuse verankert und bieten dadurch auch unter wechselnden Druck- und Vakuumbedingungen eine gleichbleibende Dichtwirkung.
Einsatzbereiche – Vakuumpumpen und Prozessanlagen
Die Absperrklappe Vakuum AK210V eignet sich für Rohrleitungssysteme, in denen durch Vakuumpumpen, Flüssigkeitsringpumpen oder andere Saugprozesse Unterdruck entsteht. Typische Einsatzbereiche:
- Absperrung von Saug- und Vakuumleitungen
- Verdampfer- und Trocknungsanlagen
- Chemische und pharmazeutische Prozesse unter Unterdruck
- Wasseraufbereitung mit Flüssigkeitsringpumpen
- Papier-, Zellstoff- und Lebensmittelindustrie
Der speziell vulkanisierte Sitzring ist für diese Betriebsbedingungen ausgelegt und bleibt auch bei vollständigem Vakuum formstabil – der Sitz wird nicht zusammengezogen oder beschädigt.
Betätigung und Automatisierung
Der Kopfflansch nach ISO 5211 ermöglicht die direkte Montage von Antrieben. Die Vakuum-Absperrklappe ist in folgenden Betätigungsarten lieferbar:
- Handhebel (Aluminium-Rasterhebel)

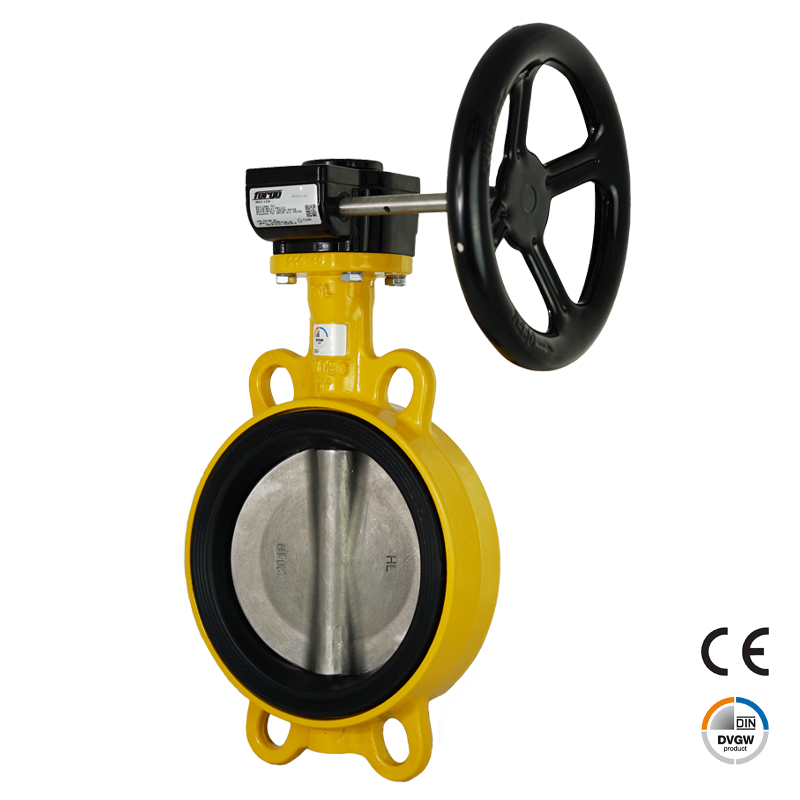

- Schneckenradgetriebe mit Handrad

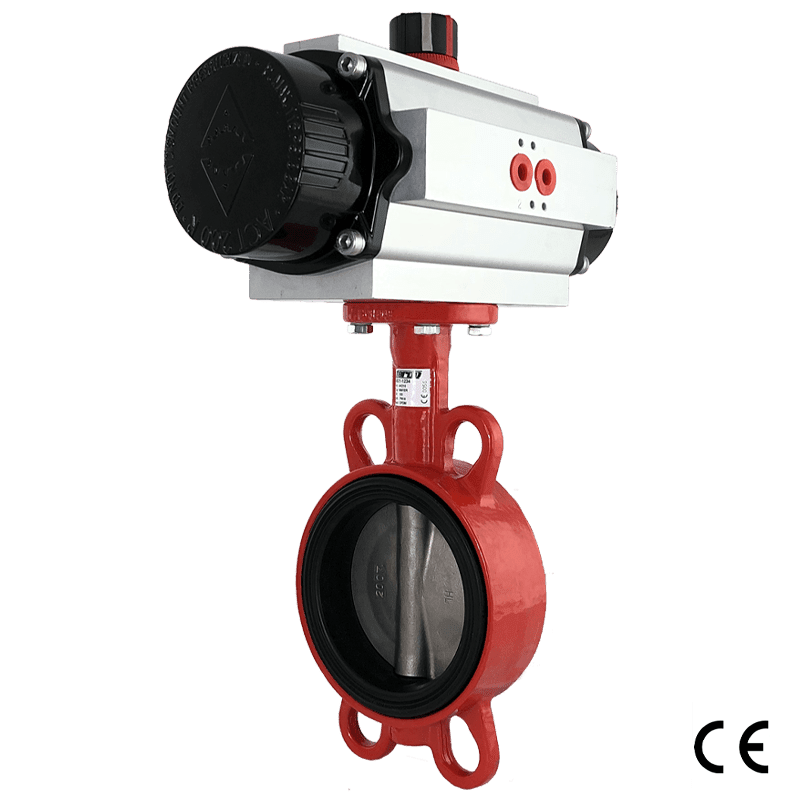

- Pneumatischer Schwenkantrieb – doppelt- oder einfachwirkend
- Elektrischer Schwenkantrieb – 24V, 230V oder 400V AC/DC
Zubehör wie Endschalterbox, Magnetventil und Stellungsregler ist separat erhältlich.
Vakuum-Absperrklappe online kaufen bei Fergo

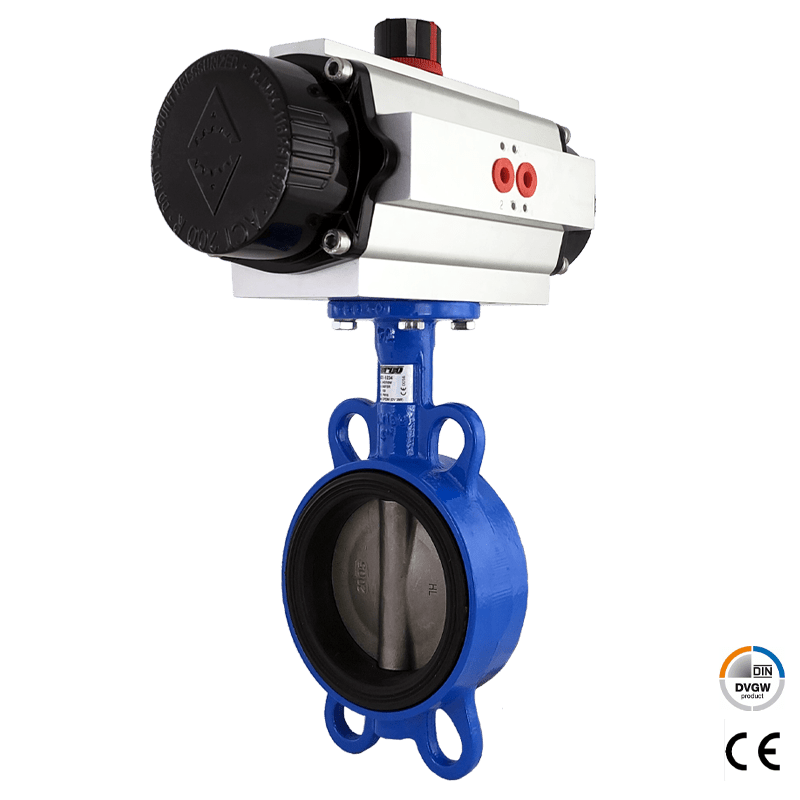

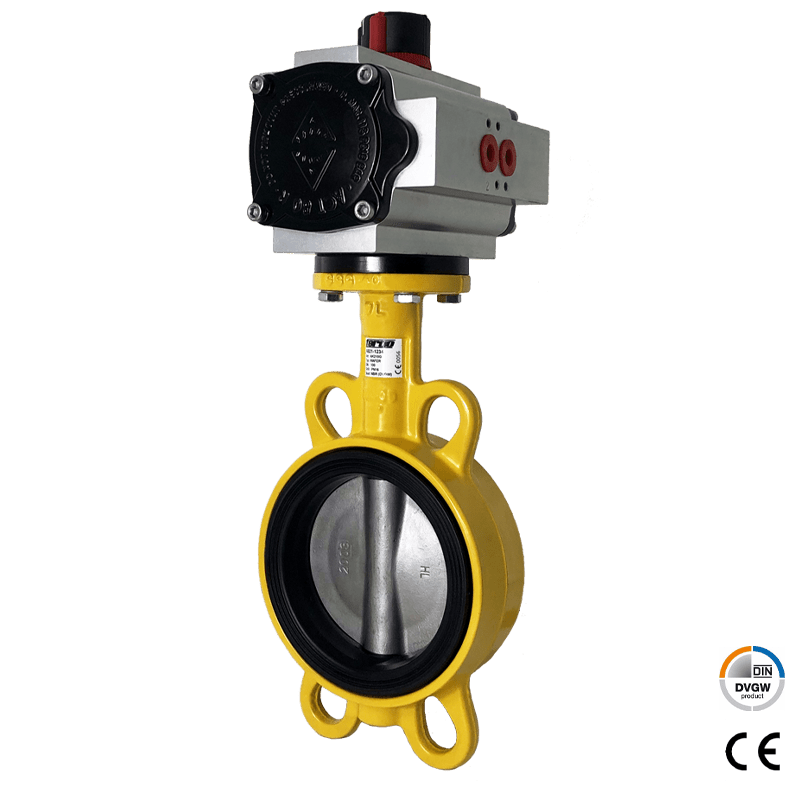

Die Vakuumklappe AK210V ist bei Fergo ab Lager bestellbar. Als DVGW-zertifizierte Variante für Trinkwasser und Gas steht die AK210W zur Verfügung, für Endstellen-Anwendungen die Anflansch-Ausführung AK211W.
