Produktübersicht

Anschweißkugelhähne: dauerhaft dichte Verbindung ohne Flansch

Ein Anschweißkugelhahn wird direkt in die Rohrleitung eingeschweißt. Die Schweißverbindung ersetzt Flansch und Flanschdichtung — und damit den häufigsten Leckagepfad einer Armaturenverbindung. Deshalb ist der Kugelhahn mit Anschweißenden erste Wahl, wenn eine Anlage dauerhaft dicht, vibrationsfest und kompakt aufgebaut sein muss. Die Absperrung selbst übernimmt eine gebohrte Kugel, die mit einer Vierteldrehung um 90 Grad öffnet und schließt.

Fergo liefert die Baureihe KH154 mit einem 3-teiligen Gehäuse aus Edelstahl CF8M (1.4408); eine C-Stahl-Ausführung ist auf Anfrage verfügbar. Die Schweißenden folgen der ANSI B16.25 — wahlweise als Stumpfschweißende (Butt Weld) oder als Schweißmuffe (Socket Weld). Alternativ ist der KH154 mit Kupplungsgewinde nach DIN EN oder ASME B1.20.1/BS21 lieferbar. Der Kugelhahn bietet vollen Durchgang, einen Sitz aus TFM 1600 und eine integrierte Antistatikvorrichtung. Die Nennweiten reichen von DN8 (¼ Zoll) bis DN100 (4 Zoll) bei einem maximalen Betriebsdruck von 63 bar.

Anschweißkugelhähne bewähren sich in der Chemie und Petrochemie, in Dampf- und Wärmeträgersystemen, in der Öl- und Gasindustrie, in der Wasseraufbereitung sowie überall dort, wo Leitungen fest verschweißt spezifiziert sind — etwa bei erdverlegten Rohren oder in ATEX-Zonen. Der genormte Montageflansch nach ISO 5211 erlaubt zudem die einfache Automatisierung. Wer stattdessen eine lösbare Verbindung benötigt, findet die Alternative beim Muffenkugelhahn mit Innengewinde oder beim Flanschkugelhahn für größere Nennweiten.

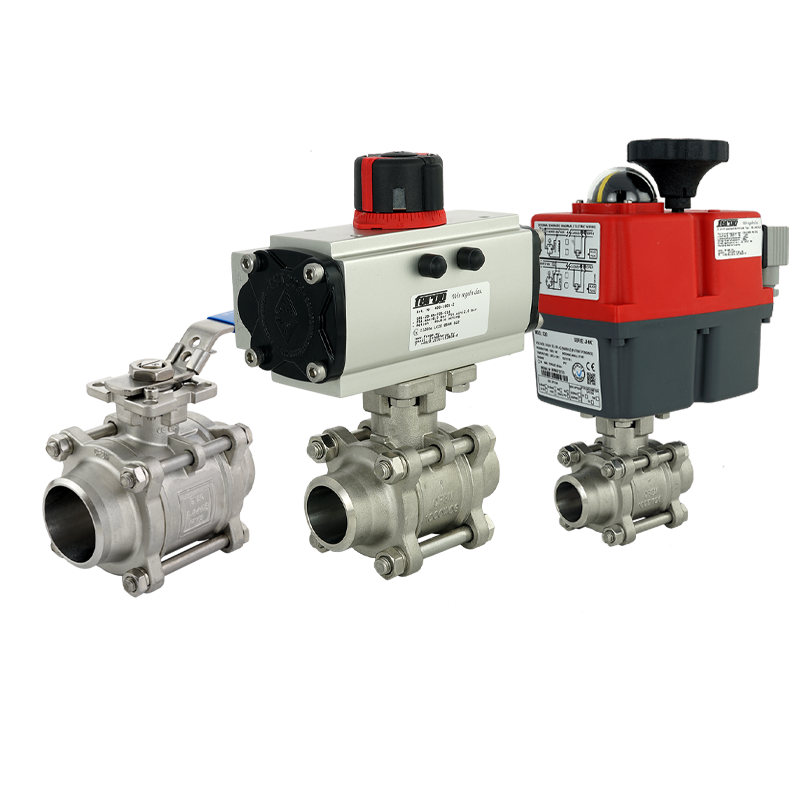

Ausführungen: Anschweißkugelhähne nach Betätigung

01 KH154 mit Handhebel

Der Anschweißkugelhahn mit Handhebel ist die Standardausführung für manuell geschaltete Absperrstellen. Das 3-teilige Gehäuse ist der entscheidende Wartungsvorteil: Das Mittelteil mit Kugel, Sitzen und Wellendichtung lässt sich ausbauen, während die eingeschweißten Endstücke in der Leitung verbleiben. Ein Sitz- oder Dichtungswechsel erfordert somit keine Trennschleif- oder Neuverschweißarbeiten. Gehäuse und Kugel bestehen aus Edelstahl CF8M (1.4408), der Sitz aus TFM 1600. Alle Größen von DN8 bis DN100 sind ab Lager verfügbar.

02 KH154 pneumatisch

Für automatisierte Anlagen liefert Fergo den KH154 mit pneumatischem Schwenkantrieb — doppeltwirkend (DA) für beidseitige Druckluftbetätigung oder einfachwirkend federschließend (SR) für die definierte Sicherheitsstellung bei Druckluftausfall. Der Antriebsanschluss folgt der ISO 5211 mit NAMUR-Anschlussbild. Passendes Zubehör wie NAMUR-Magnetventile, induktive Sensoren und die Switchmaster-Endschalterbox montiert Fergo direkt mit — für präzise Ansteuerung und elektrische Rückmeldung der Armaturenposition.

03 KH154 elektrisch

Wo keine Druckluft zur Verfügung steht, übernimmt der elektrische Anschweißkugelhahn mit dem J4C-S20-Schwenkantrieb von J&J. Das Multispannungssystem akzeptiert 24 V, 230 V und 240 V AC/DC auf demselben Gerät, die Laufzeit für 90 Grad beträgt 9 s ± 10 %. Damit lässt sich der Anschweißkugelhahn direkt in SPS-, Gebäudeleit- und Prozessleitsysteme einbinden — vom Laborreaktor bis zur Dosierstation.

Werkstoffe im Detail: Anschweißkugelhahn richtig auslegen

Gehäuse- und Kugelwerkstoffe

1. Edelstahl CF8M / 1.4408 (AISI 316) — Standardausführung

Einsatzbereich: Chemie, Petrochemie, Pharma, Lebensmittelindustrie, Dampf, Wärmeträgeröl, chloridhaltige Medien, ATEX-Zonen
Temperatur: −25 °C bis +180 °C (sitzabhängig) · PN63
Vorteile: hohe Korrosionsbeständigkeit durch Molybdänzusatz, hervorragende Schweißeignung, Gehäuse und Kugel aus demselben Werkstoff, formstabil bei 63 bar
Einschränkungen: höherer Materialpreis, nicht beständig gegen Flusssäure

2. C-Stahl (Ausführung auf Anfrage)

Einsatzbereich: Kohlenwasserstoffe, Prozessgase, Dampfleitungen, Raffinerie- und Energietechnik bei nicht korrosiven Medien
Temperatur: −20 °C bis +200 °C (werkstoffabhängig)
Vorteile: hohe mechanische Festigkeit, gute Schweißbarkeit mit gängigen C-Stahl-Rohrleitungen, wirtschaftliche Alternative zu Edelstahl
Einschränkungen: nicht für Säuren, Laugen oder chloridhaltige Medien; Korrosionsschutz erforderlich

Sitz- und Dichtungswerkstoffe

1. TFM 1600 (chemisch modifiziertes PTFE)

Einsatzbereich: Kugelsitz aller KH154-Ausführungen für Chemie, Dampf und Hochdruckanwendungen
Temperatur: −25 °C bis +200 °C
Vorteile: deutlich geringere Kaltflussneigung und geringere Permeation als Standard-PTFE, dichter Abschluss über hohe Schaltzyklen, chemisch nahezu universell beständig
Einschränkungen: höherer Öffnungswiderstand als weiche Elastomersitze

2. Antistatikvorrichtung und TA-Luft-Wellendichtung

Einsatzbereich: integrierte Ableitung elektrostatischer Ladungen zwischen Kugel, Welle und Gehäuse; emissionsarme Wellenabdichtung
Temperatur: entsprechend Gesamtarmatur
Vorteile: verhindert Zündfunken in ATEX-Zonen, erfüllt die Emissionsanforderungen der TA-Luft, wartungsarm
Einschränkungen: Wellendichtung ist Verschleißteil und bei Wartungsintervallen zu prüfen

Die ANSI B16.25 kennt zwei Schweißanschlüsse. Das Stumpfschweißende (Butt Weld) wird stirnseitig an das Rohr geschweißt — Rohr und Armatur fluchten dabei im Durchmesser. Diese Verbindung eignet sich für alle Nennweiten, ist voll durchstrahlbar und die erste Wahl bei höchsten Anforderungen an Festigkeit und Prüfbarkeit. Die Schweißmuffe (Socket Weld) nimmt das Rohrende dagegen in einer Muffe auf und wird mit einer Kehlnaht verschweißt. Sie vereinfacht die Ausrichtung beim Schweißen und bewährt sich vor allem bei kleineren Nennweiten bis DN50.

Ergänzend liefert Fergo den KH154 auch mit Kupplungsgewinde nach DIN EN oder ASME B1.20.1/BS21 — für Anlagen, die eine geschraubte statt einer geschweißten Verbindung an einer Seite benötigen. Welche Variante zu Ihrem Rohrleitungskonzept passt, klärt der technische Vertrieb gern gemeinsam mit Ihnen über den Bereich Sonderlösungen.

Fergo Anschweißkugelhähne entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die Baureihe KH154 ist zusätzlich nach TA-Luft (emissionsarme Wellenabdichtung), ATEX (integrierte Antistatikvorrichtung) und AD2000-Merkblatt A4 zugelassen. Die Schweißenden folgen der ANSI B16.25, der Montageflansch für Antriebe der ISO 5211.

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit — als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Die Beständigkeit von Edelstahl 1.4408 und TFM 1600 gegen Ihr Prozessmedium prüfen Sie zudem vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 40 Anschweißkugelhähne der Baureihe KH154 — in allen Nennweiten von DN8 bis DN100 und in allen drei Betätigungsarten Handhebel, pneumatisch und elektrisch. Die Automatisierung mit Antrieb, Magnetventil und Endschalterbox erfolgt im eigenen Haus. Bestellungen kommissioniert Fergo noch am gleichen Werktag.

Die Lieferung erfolgt innerhalb der DACH-Region — Deutschland, Österreich und die Schweiz. Kleinere Nennweiten versendet Fergo über DHL, komplett montierte Antriebsbaugruppen dagegen per Spedition. Per Expressversand erfolgt die Auslieferung innerhalb der nächsten Werktage. Details zu Versandkosten und Zahlungsarten finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für C-Stahl-Ausführungen, Sonderlängen oder projektbezogene Stückzahlen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.

Anschweißkugelhahn aus Edelstahl — 3-teilig, PN63
