3-Wege Flanschkugelhahn Edelstahl — L- und T-Bohrung bis PN40

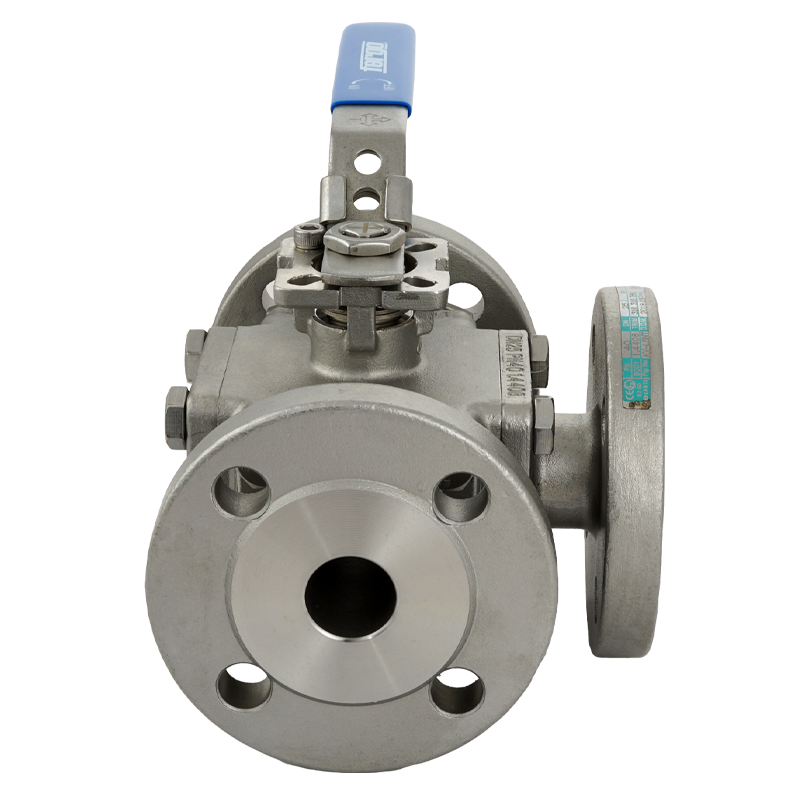

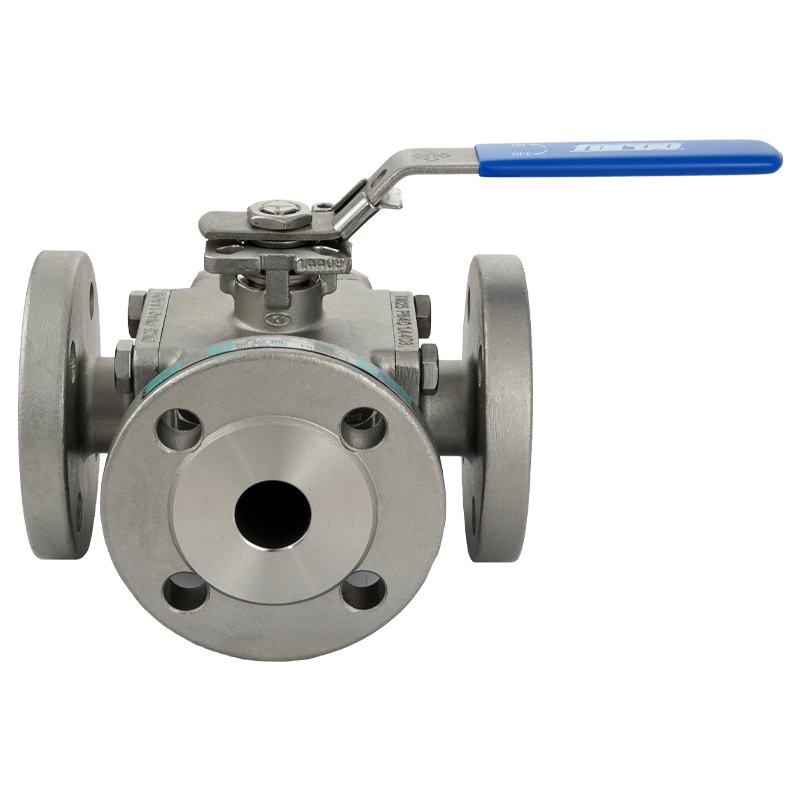

Der 3-Wege Flanschkugelhahn Edelstahl Typ KL112 / KT112 ist ein Dreiwegehahn Edelstahl mit Vollbohrung in den Bohrungsvarianten L und T. Die L-Bohrung (KL112) dient zur Medienumleitung zwischen zwei Abgängen, die T-Bohrung (KT112) ermöglicht das Mischen oder Verteilen auf drei Anschlüsse. Dieser 3-Wege Kugelhahn Flansch deckt die Nennweiten DN15 bis DN100 in den Druckstufen PN10, PN16 und PN40 ab. Der Betriebstemperaturbereich reicht von –29 °C bis +175 °C. Gehäuse und Kugel aus Edelstahl 1.4408 (CF8M) mit dem kriechbeständigen Sitz aus TFM 1600 eignen sich für chemisch anspruchsvolle Medien in der Verfahrenstechnik, der Pharmaproduktion und in Dampfanlagen. Der 3-Wege Kugelhahn 1.4408 ist TA-Luft-konform nach VDI 2440 und ATEX-zugelassen für die Zonen 1/2. FERGO liefert beide Bohrungsvarianten ab Lager — auf Wunsch mit Schwenkantrieb vormontiert.
Technische Daten und Anschluss
Der L-Bohrung Kugelhahn und der T-Bohrung Kugelhahn sind in den Nennweiten DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 und DN100 verfügbar. Die Druckstufen betragen PN40 (DN15–DN50) und PN16 bzw. PN10 (ab DN65). Die Flanschanschlüsse entsprechen der Norm EN 1092-1. Der Betriebstemperaturbereich liegt bei –29 °C bis +175 °C bei einem maximalen Betriebsdruck von 40 bar (DN15–DN50). Die Vollbohrung minimiert den Druckverlust und ermöglicht eine Molchreinigung. Die Anbauplatte nach EN ISO 5211 erlaubt die direkte Montage von pneumatischen oder elektrischen Schwenkantrieben.
Werkstoffe und Dichtung
Gehäuse und Kugel des 3-Wege Flanschkugelhahn Edelstahl bestehen aus 1.4408 (A351 CF8M) — ein austenitischer Edelstahlguss mit hoher Beständigkeit gegen Säuren, Laugen und chloridhaltige Medien. Die Spindeldichtung ist aus PTFE gefertigt. Der Sitzdichtwerkstoff TFM 1600 bietet gegenüber konventionellem PTFE eine verbesserte Kriechbeständigkeit und höhere mechanische Festigkeit — besonders vorteilhaft bei wechselnden Temperaturen und Drücken. Die TA-Luft-Konformität nach VDI 2440 bestätigt die diffusionsdichte Spindelabdichtung für emissionsrelevante Anlagen. Die ATEX-Zulassung II 2GD ermöglicht den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2.
Betätigung und Bestellung

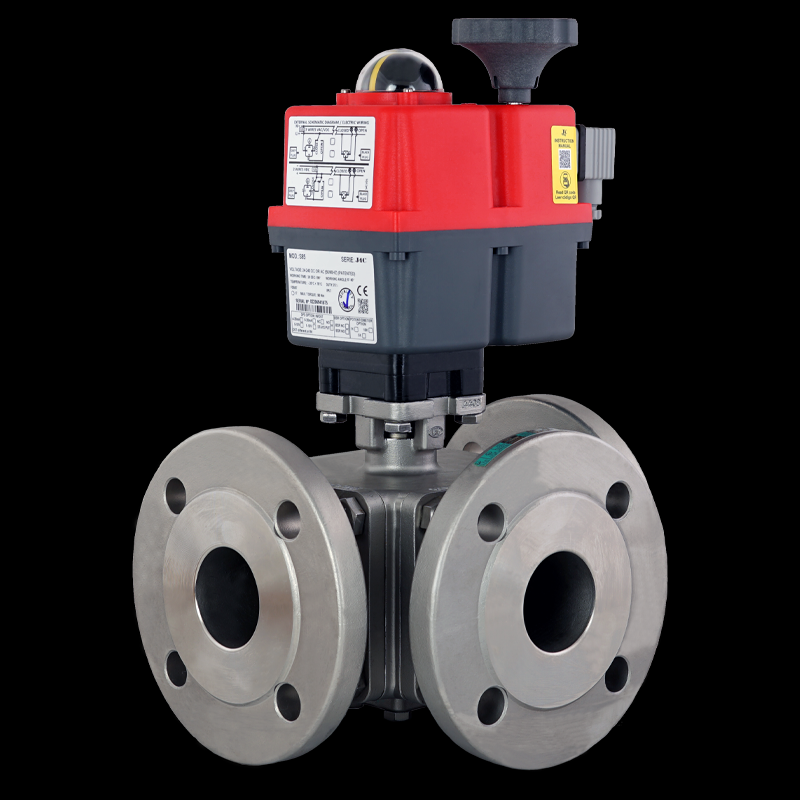

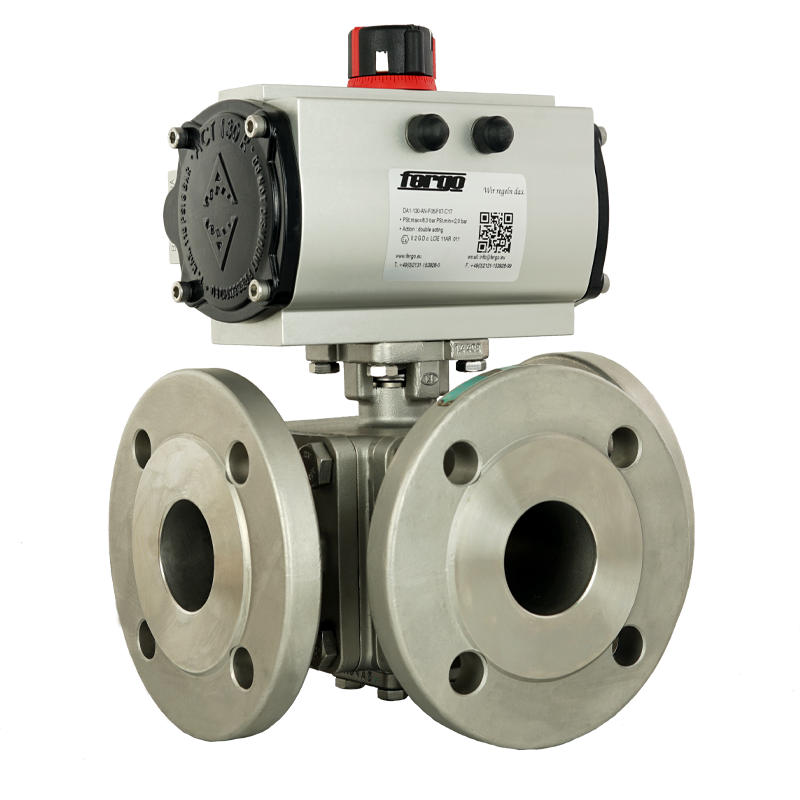

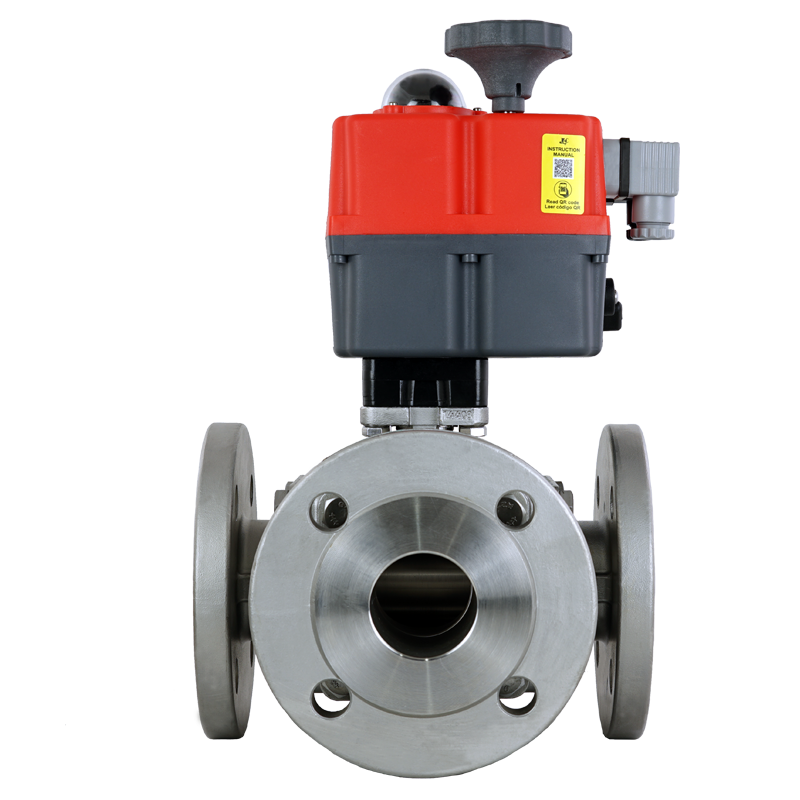

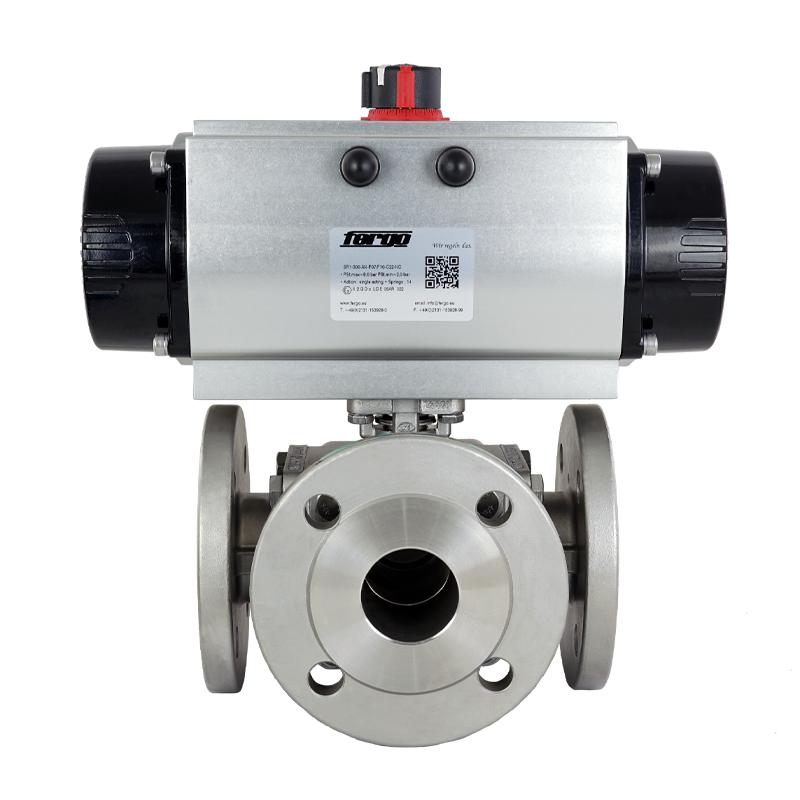

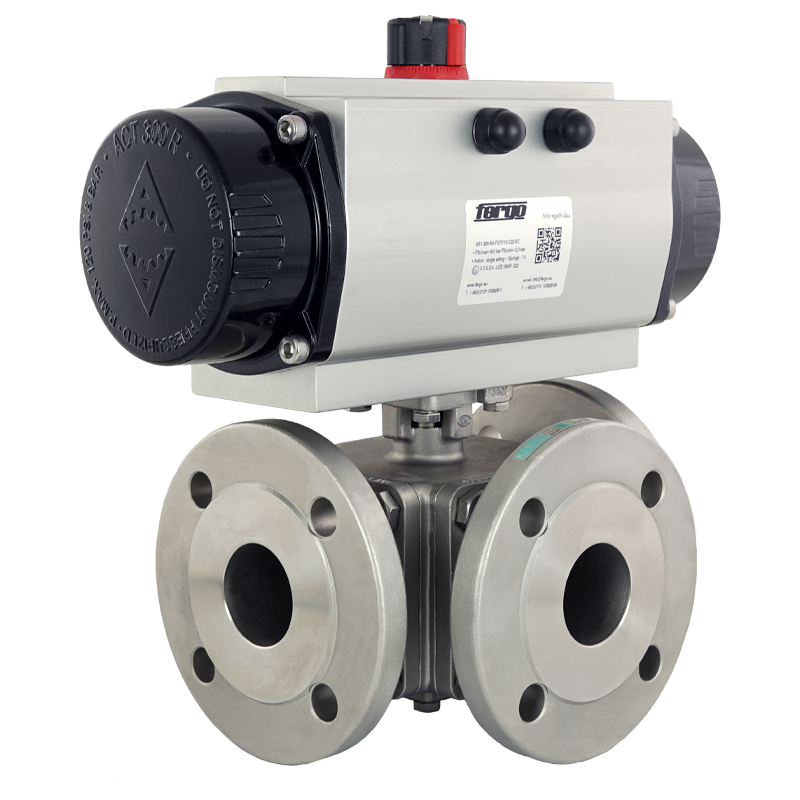

Standardmäßig wird der Dreiwegehahn Edelstahl mit Handhebel geliefert. Die Automatisierung mit pneumatischem Schwenkantrieb (einfach- oder doppeltwirkend) oder elektrischem Stellantrieb (24 V bis 400 V) erfolgt hausintern über die Anbauflansche nach EN ISO 5211. Optionales Zubehör umfasst Endschalterbox, Magnetventil, Stellungsregler und Spindelverlängerung. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
