Flanschkugelhahn aus Edelstahl & Stahl: DN15-DN200
Die KH155 Kugelhähne ist ein hochqualitativer Zwei-Wege-Kugelhahn mit Flanschanschluss, der sich dank EN ISO 5211-Aufbauflansch schnell und leicht automatisieren lässt. Es gibt den KH155 mit einem Gehäuse aus Stahl oder auch aus Edelstahl sowie mit DIN EN- oder ASME-Flanschen. Darüber hinaus ist der KH155 in verschiedenen Baulängen lieferbar und bindet sich somit ganz problemlos in bereits bestehende Anlagen ein. Herausragende Merkmale: FireSafe und TA Luft. Wenden Sie sich bitte einfach an einen unserer Mitarbeiter, der Sie gern beraten und Ihnen ein entsprechendes Angebot unterbreiten wird. Dies ist für Sie natürlich völlig kostenlos und unverbindlich. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können. Für weitere Optionen
Kugelhahn KH155 DIN EN aus Edelstahl
Kugelhahn mit Flansch: KH155-SSTLF (Art.-Nr.: 100-1113-xx)
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Baulänge gem. DIN 3202 F4/F5
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.4408 (A351 CF8M)
- Kugel: 1.4408 (A351 CF8M)
- Welle: 1.4408 (A351 CF8M)
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar (16bar ab DN65)
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016

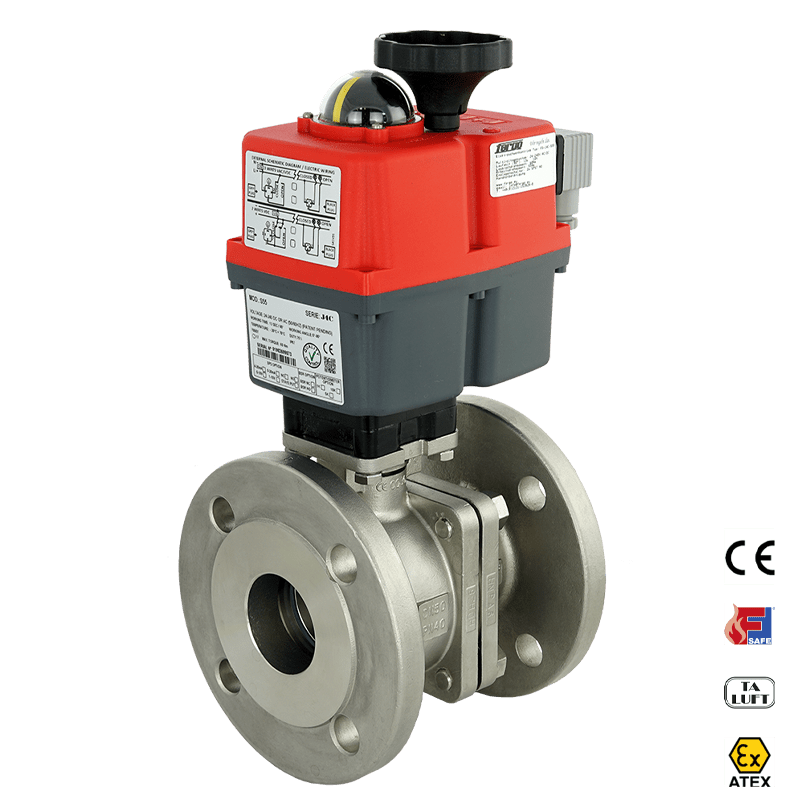

- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
KH155-SSTLF (Art.-Nr.: 100-1123-xx)
- DN65, DN80, DN100, DN125, DN150, DN200
- Baulänge gem. DIN 3202 F4/F5
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.4408 (A351 CF8M)
- Kugel: 1.4408 (A351 CF8M)
- Welle: 1.4408 (A351 CF8M)
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung

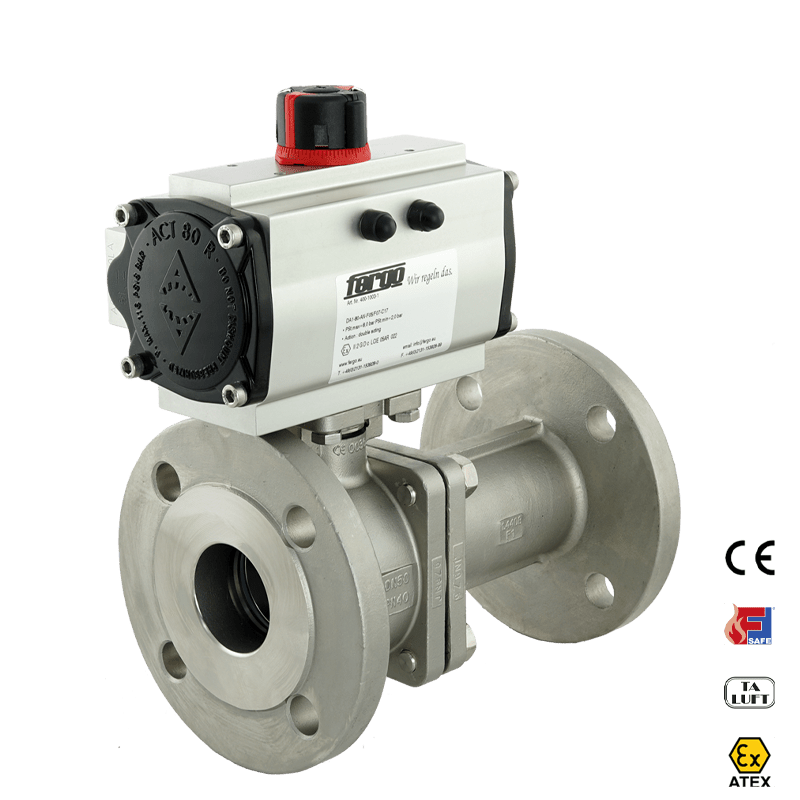

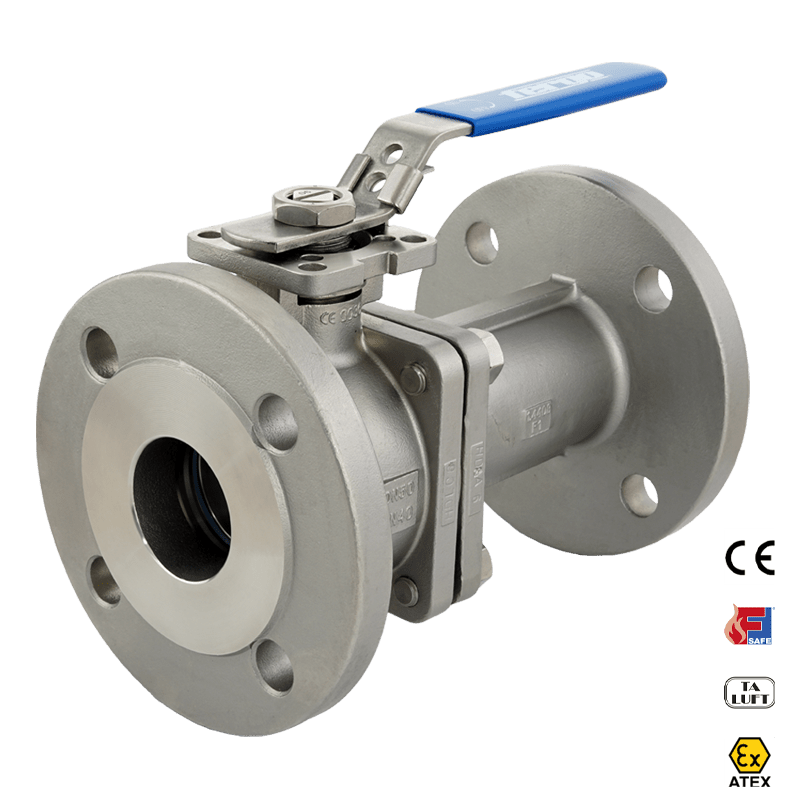

KH155-SSTLF [F1] (Art.-Nr.: 100-1121-xx)
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Baulänge gem. DIN 3202 F1
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.4408 (A351 CF8M)
- Kugel: 1.4408 (A351 CF8M)
- Welle: 1.4408 (A351 CF8M)
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar (16bar ab DN65)
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung

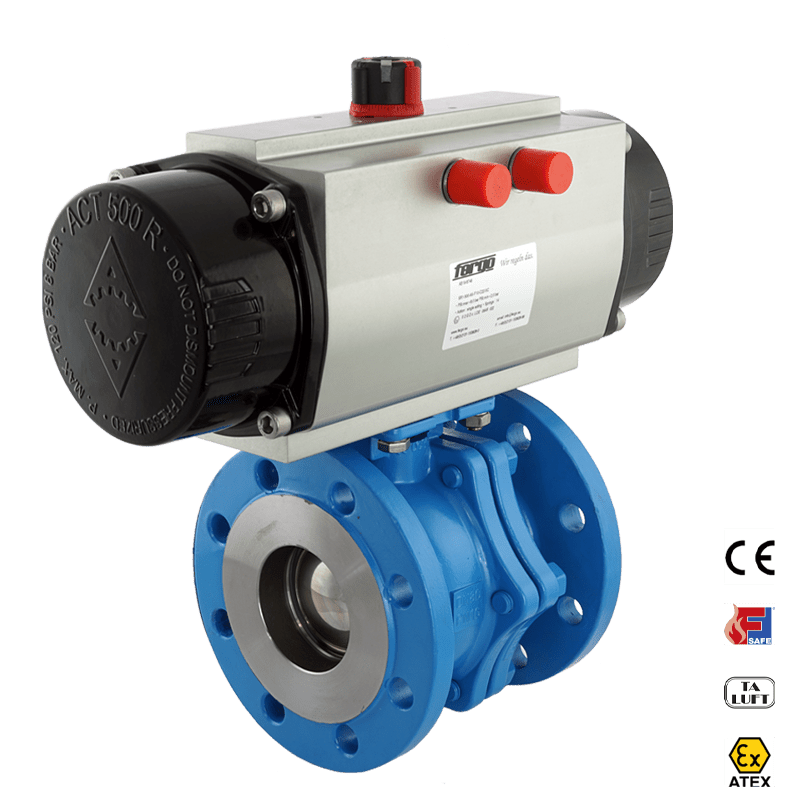

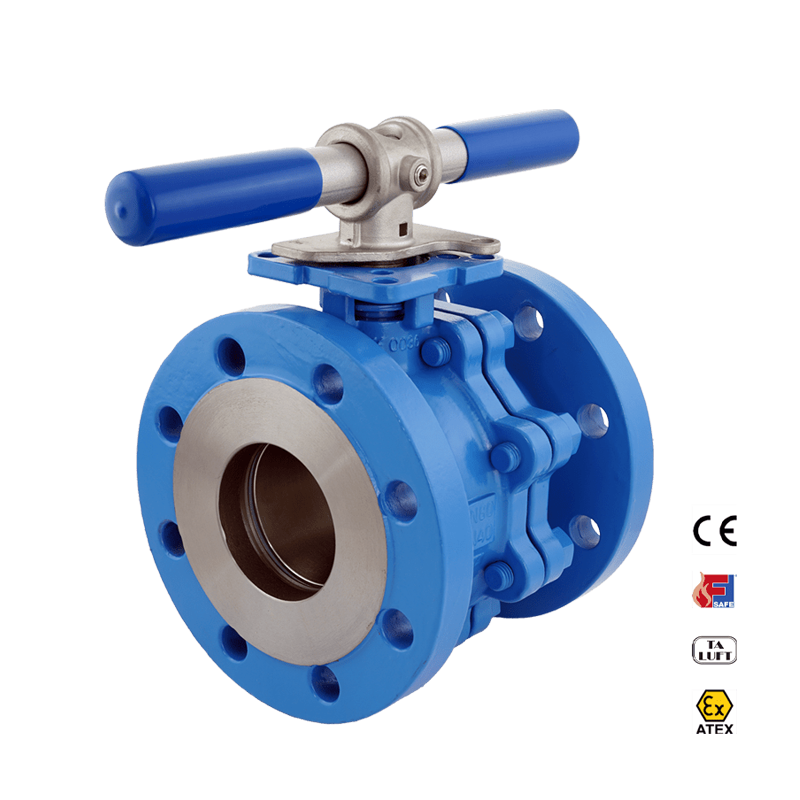

Kugelhahn KH155 DIN EN aus Stahl
KH155-CS1TLF (Art.-Nr.: 100-1120-xx)
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Baulänge gem. DIN 3202 F4/F5
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.0619 (A216 WCB)
- Kugel: 1.4301 (A351 CF8)
- Welle: AISI 304
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar (16bar ab DN65)
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
Kugelhahn mit Flansch KH155-CS1TLF (Art.-Nr.: 100-1130-xx)
- DN65, DN80, DN100, DN125, DN150, DN200
- Baulänge gem. DIN 3202 F4/F5
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.0619 (A216 WCB)
- Kugel: 1.4301 (A351 CF8)
- Welle: AISI 304
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung

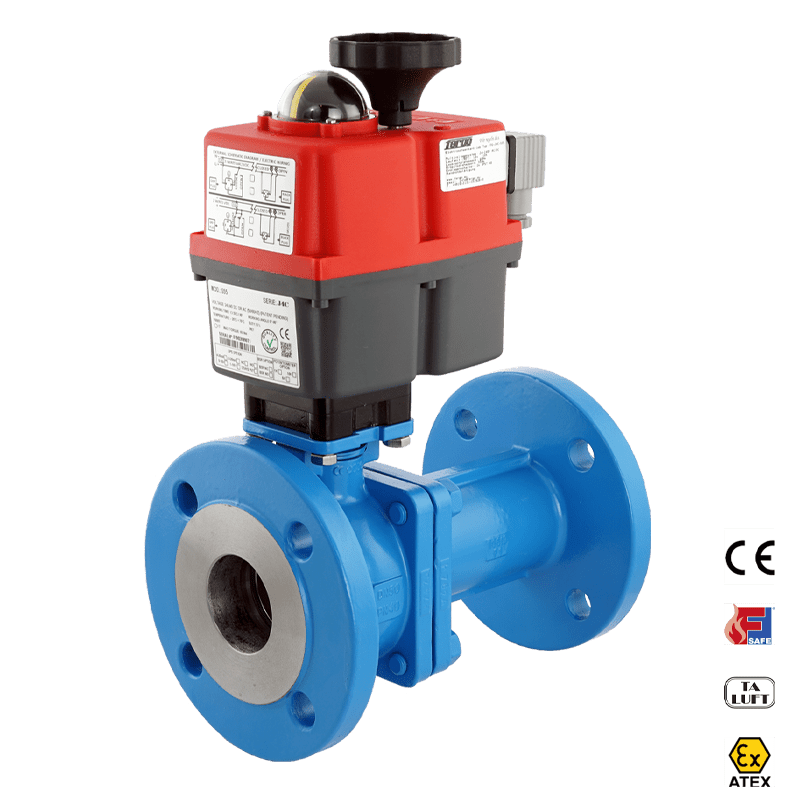

Kugelhahn mit Flansch KH155-CS1TLF [F1] (Art.-Nr.: 100-1122-xx)
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Flanschanschluss nach DIN PN16/40
- Baulänge gem. DIN 3202 F1
- Voller Durchgang
- 2-teilig
- Gehäuse: 1.0619 (A216 WCB)
- Kugel: 1.4301 (A351 CF8)
- Welle: AISI 304
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 40bar (16bar ab DN65)
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung

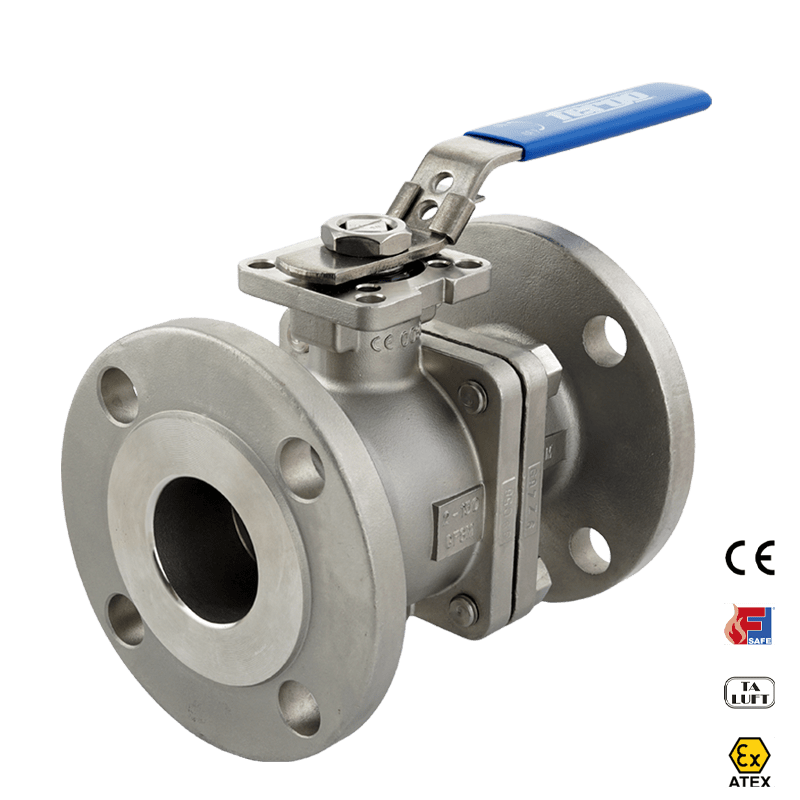

Kugelhahn KH155 ASME aus Edelstahl
Kugelhahn mit Flansch: KH155-SSTLF (Art.-Nr.: 100-1133-xx)
- 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 5″, 6″, 8″
- Flanschanschluss nach ASME B16.5, Class150, RF
- Baulänge gemäß ASME B16.10
- Voller Durchgang
- 2-teilig
- Gehäuse: A351 CF8M (1.4408)
- Kugel: A351 CF8M (1.4408)
- Welle: AISI 316
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Druckklasse: ASME 150lbs
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft, Firesafe
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
