Industriearmaturen Flanschkugelhähne

Flanschkugelhahn aus Edelstahl, Stahl & GGG40 kaufen

Flanschkugelhähne als 2-Wege, 3-Wege oder Kompaktausführung, Edelstahl 1.4408, Stahl, Sphäroguss oder Duplex, DN15 bis DN200, PN10 bis PN100, TA-Luft und DVGW.

Jetzt im Shop kaufen →

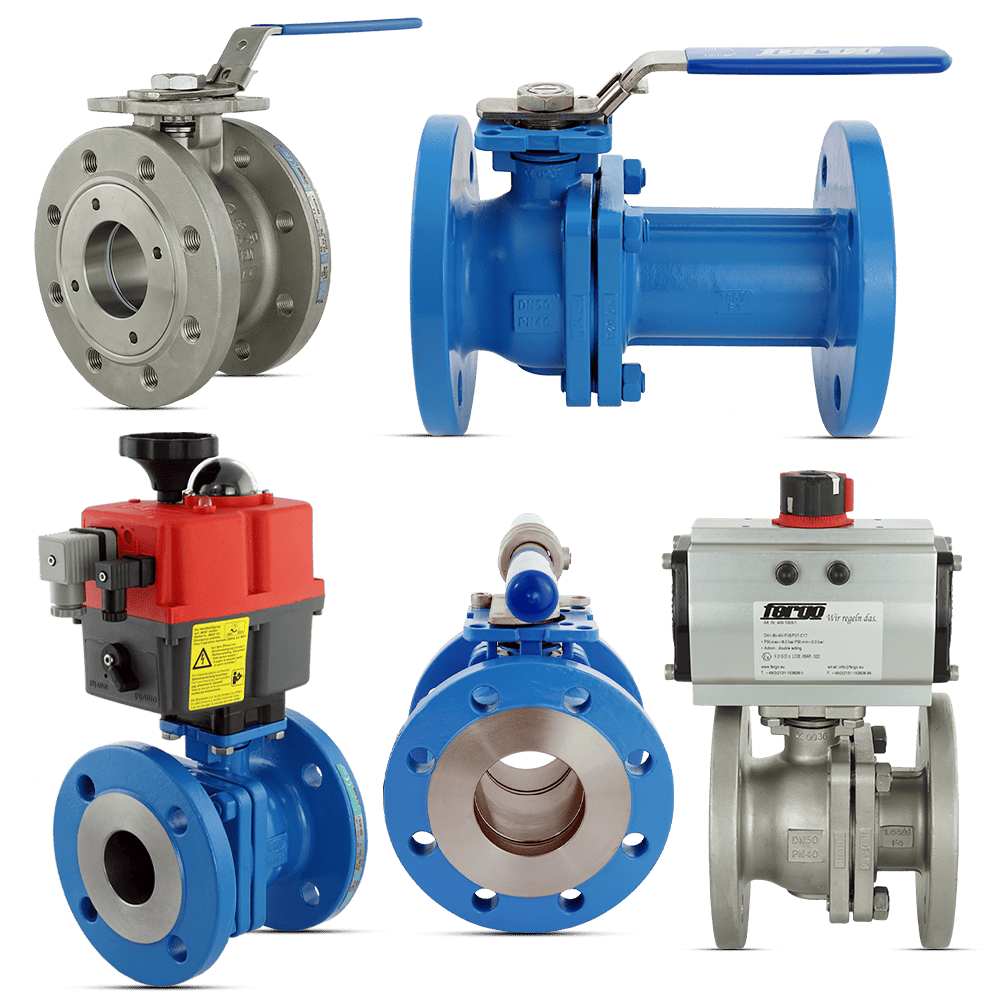

Flanschkugelhähne
  • Flanschkugelhahn 1.4408, 1.0619 KH155

    Flanschkugelhahn 1.4408, 1.0619 KH155

    Nennweiten: DN15 bis DN200, 1/2", 1" bis 8"

    Flanschanschluss: PN10 bis PN40, ANSI 150

    Zertifikate: TA-Luft, FireSafe

    Betätigungen: Elektrisch, Pneumatisch, Hebel, Getriebe

  • Flanschkugelhahn Typ KH120

    Flanschkugelhahn Typ KH120

    Nennweiten: DN25 bis DN150

    Flanschanschluss: PN10, PN16

    Zertifikate: TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

  • Gas Flanschkugelhahn KH121

    Gas Flanschkugelhahn KH121

    Nennweiten: DN25 bis DN150

    Gehäusematerial: GGG40

    Zertifikate: DVGW für Gas, TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Gas-Kugelhahn Typ KH122G

    Gas-Kugelhahn Typ KH122G

    Nennweiten: DN15 – DN200

    Gehäusematerial: Stahlguss 1.0619

    Zertifikate: DVGW-Gas, TA-Luft, PED, Fire-Safe Design

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Trinkwasser Kugelhahn DVGW Typ KH123W

    Trinkwasser Kugelhahn DVGW Typ KH123W

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

    Nennweiten: DN15 – DN200

    Flanschanschluss: PN10, PN16, PN40

    Zertifikate: DVGW für Trinkwasser, TA-Luft, PED

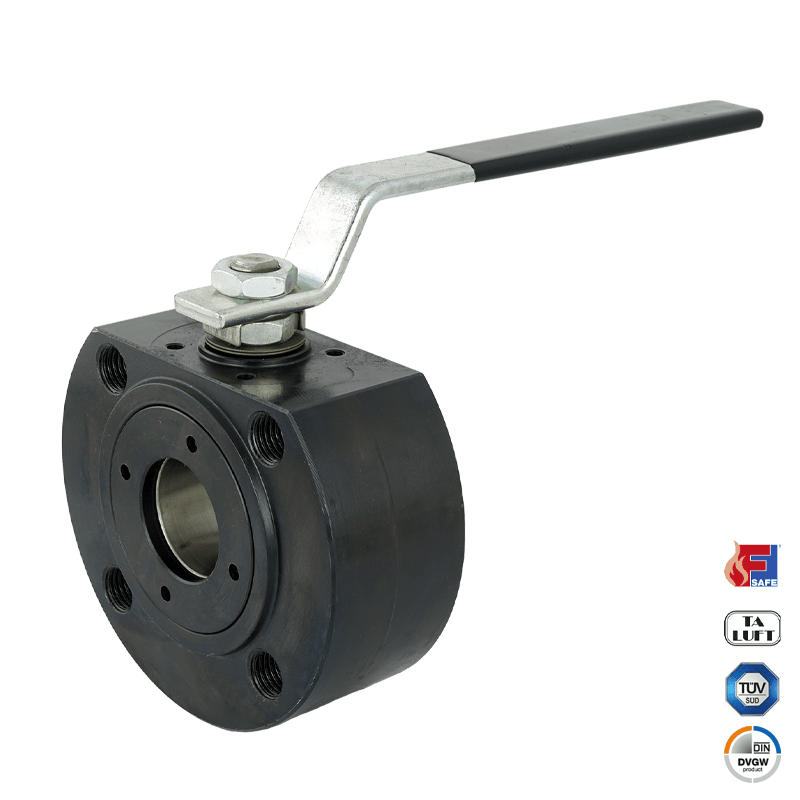

  • Kompaktkugelhahn DVGW-Gas Typ KH118

    Kompaktkugelhahn DVGW-Gas Typ KH118

    Nennweiten: DN15 – DN100

    Flanschanschluss: PN10-PN40, ANSI 150/300

    Gehäusematerial: Edelstahl 1.4401, Stahl ASTM A105

    Zertifikate: TA-Luft, FireSafe

  • Kompaktkugelhahn Typ KH156

    Kompaktkugelhahn Typ KH156

    Nennweiten: DN15 – DN150

    Flanschanschluss: PN10, PN16, PN40, PN25

    Gehäusematerial: 1.0619, ASTM A351, A216 WCB, 1.4404

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Edelstahl Kompaktkugelhahn Typ KH136

    Edelstahl Kompaktkugelhahn Typ KH136

    Nennweiten: DN15 – DN100

    Flanschanschluss: PN10, PN16

    Gehäusematerial: Edelstahl 1.4408

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • 3 Wege Flanschkugelhahn KL112/KT112

    3 Wege Flanschkugelhahn KL112/KT112

    Nennweiten: DN15 bis DN100

    Flanschanschluss: PN10, PN16, PN40

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

    Bohrung: L & T Typ

  • Edelstahl Flanschkugelhahn Typ KH115

    Edelstahl Flanschkugelhahn Typ KH115

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

    Nennweiten: DN15 – DN200

    Flanschanschluss: PN10, PN16, PN40

    Gehäusematerial: Edelstahl 1.4408

Produktübersicht

Flanschkugelhahn: normgerechte Absperrtechnik für die Rohrleitung

Ein Flanschkugelhahn sperrt Medien mit einer gebohrten Kugel ab, die eine Vierteldrehung um 90 Grad ausführt. Der Flanschanschluss verbindet ihn dabei lösbar mit der Rohrleitung. Dadurch lässt sich die Armatur ohne Schweiß- oder Trennarbeiten austauschen. Deshalb bleibt der Flanschkugelhahn erste Wahl für große Nennweiten, hohe Drücke und wartungsintensive Anlagen.

Fergo liefert deshalb die Baureihen KH155 und KH156 aus Edelstahl 1.4408 oder Stahl 1.0619, den KH120 aus Sphäroguss GGG40 sowie den gaszugelassenen KH121. Die Nennweiten reichen von DN15 bis DN200. Anschlüsse gibt es außerdem nach DIN PN10, PN16, PN25, PN40, PN63 und PN100 sowie nach ANSI Class 150. Die Baulängen folgen zudem der EN 558-1 in den Reihen 1 (F1), 14 (F4), 15 (F5) und 27.

Flanschkugelhähne kommen in Chemie und Petrochemie, Energie- und Anlagentechnik, Wasserversorgung, Gasverteilung sowie in der Lebensmittelindustrie zum Einsatz. Betätigt werden sie über Handhebel, Handgetriebe, pneumatische oder elektrische Antriebe. Für aggressive Medien stehen darüber hinaus Ausführungen mit Duplex- oder PFA-Auskleidung bereit. Wer eine kompakte oder saubere Absperrung ohne Flansch sucht, findet die passende Alternative beim Muffenkugelhahn.

Flanschkugelhähne nach Bauform

01 2-Wege-Flanschkugelhähne (KH155, KH120, KH121)

Die 2-Wege-Flanschkugelhähne bilden die Standard-Absperrung für Flüssigkeiten und Gase. Der KH155 besteht aus Edelstahl 1.4408 oder Stahl 1.0619 mit TFM1600-Sitz und deckt DN15 bis DN200 bei PN16/40 ab. Der KH120 nutzt dagegen ein Sphäroguss-Gehäuse GGG40 mit hohler Edelstahlkugel für Wasser-, Öl- und Gasanwendungen. Der KH121 trägt zusätzlich die DVGW-Gaszulassung. Zweiteilige Bauweise und voller Durchgang sichern dabei einen geringen Druckverlust.

02 Kompakt-Flanschkugelhähne (KH156)

Der Kompaktkugelhahn KH156 verkürzt die Baulänge auf 42 bis 50 mm. Dadurch passt er auch in beengte Leitungsabschnitte, in denen ein Standard-Flanschkugelhahn nicht sitzt. Das Edelstahlgehäuse 1.4408, der TFM1600-Sitz und die Zulassungen nach TA-Luft, Fire Safe, ATEX und AD2000-A4 bleiben dabei erhalten. Verfügbar von DN15 bis DN150 bei PN10/16/40.

03 3-Wege-Flanschkugelhähne

Die 3-Wege-Flanschkugelhähne verteilen, mischen oder trennen Medienströme. Eine L-Bohrung schaltet dabei zwischen zwei Anschlüssen, während eine T-Bohrung zusätzlich eine Durchgangs- und Mischstellung erlaubt. Diese Bauform bewährt sich deshalb an Umschaltstationen, Bypass-Leitungen und Verteilerkreisen. Lieferbar mit Handhebel, pneumatischem oder elektrischem Antrieb.

Werkstoffe im Detail: Flanschkugelhahn richtig auslegen

Gehäusewerkstoffe

1. Edelstahl 1.4408 / CF8M (AISI 316)

  • Einsatzbereich: Chemie, Petrochemie, Lebensmittel- und Getränkeindustrie, Meerwasser, chloridhaltige Medien, hygienekritische Prozesse
  • Temperatur: −25 °C bis +180 °C (dichtungsabhängig) · PN16 bis PN40
  • Vorteile: hohe Korrosionsbeständigkeit durch Molybdänzusatz, formstabil unter Druck, langlebig und wartungsarm
  • Einschränkungen: höherer Materialpreis, nicht beständig gegen Flusssäure

2. Stahl 1.0619 und ASTM A350 LF2

  • Einsatzbereich: Kohlenwasserstoffe, Prozessgase, Dampf, Petrochemie und Raffinerien; A350 LF2 für Tieftemperaturanwendungen
  • Temperatur: −46 °C bis +200 °C (werkstoffabhängig)
  • Vorteile: hohe mechanische Festigkeit, wirtschaftlich, bewährt in Fire-Safe- und Hochdruckausführungen
  • Einschränkungen: nicht für Säuren, Laugen oder chloridhaltige Medien; Korrosionsschutz erforderlich

3. Sphäroguss GGG40 / EN-GJS-400-15 (KH120, KH121)

  • Einsatzbereich: Wasser-, Öl- und Gasanwendungen, Versorgungsleitungen, allgemeine Industrie; KH121 mit DVGW-Gaszulassung
  • Temperatur: bis +120 °C (dichtungsabhängig) · PN16
  • Vorteile: hohe Zähigkeit, gute Schwingungsdämpfung, wirtschaftliche Lösung für größere Nennweiten
  • Einschränkungen: nicht für chemisch aggressive oder chloridreiche Medien geeignet

4. Duplex-Edelstahl 1.4470 / CD3MN

  • Einsatzbereich: Meerwasser, Offshore, Entsalzungsanlagen, chloridreiche Solen, Bleichprozesse in der Zellstoffindustrie
  • Temperatur: −25 °C bis +180 °C
  • Vorteile: etwa doppelte Streckgrenze austenitischer Standardstähle, hervorragende Loch- und Spannungsrisskorrosionsbeständigkeit
  • Einschränkungen: Aufpreis und längere Lieferzeit bei großen Nennweiten

5. Sphäroguss GGG40.3 mit PFA- oder PFA-L-Auskleidung

  • Einsatzbereich: konzentrierte Säuren und Laugen, Halogenverbindungen, Chemie und Halbleiterfertigung; PFA-L für ATEX-Zonen
  • Temperatur: −20 °C bis +200 °C
  • Vorteile: nahezu universelle Chemikalienbeständigkeit, mechanische Stabilität des Gussgehäuses, PFA-L leitet elektrostatische Ladungen ab
  • Einschränkungen: Sonderausführung, Auskleidung empfindlich gegen abrasive Feststoffe

Kugel- und Dichtungswerkstoffe

1. Edelstahlkugel 1.4408 bzw. hohl 1.4301

  • Einsatzbereich: Standardkugel aller Baureihen; die hohle 1.4301-Kugel senkt das Gewicht bei größeren Nennweiten
  • Temperatur: bis +180 °C
  • Vorteile: korrosionsbeständig, formstabil unter Druck, dichter Abschluss gegen den PTFE-Sitz
  • Einschränkungen: begrenzte Beständigkeit gegen Flusssäure und stark reduzierende Säuren

2. Duplex-Kugel SS32205 und Keramikkugel

  • Einsatzbereich: Duplex für Meerwasser und Offshore; Keramik für abrasive Suspensionen und kristallisierende Medien
  • Temperatur: bis +180 °C (im Armaturenverbund)
  • Vorteile: höchste Loch- und Verschleißbeständigkeit, sehr lange Standzeit bei Feststoffanteilen
  • Einschränkungen: Sonderausführung mit Aufpreis; Keramik ist schlagempfindlich

3. Sitz TFM1600 / PTFE

  • Einsatzbereich: Standard-Sitzwerkstoff der Edelstahl- und Stahlbaureihen für Chemie, Gas und allgemeine Industrie
  • Temperatur: −25 °C bis +180 °C
  • Vorteile: modifiziertes PTFE mit geringerer Kaltflussneigung als Standard-PTFE, dichter Abschluss, chemisch nahezu universell beständig
  • Einschränkungen: höherer Öffnungswiderstand als weiche Elastomere

4. Sitz PTFE + Glasfaser

  • Einsatzbereich: Sphärogussbaureihen KH120 und KH121 für Wasser-, Öl- und Gasanwendungen
  • Temperatur: bis +150 °C
  • Vorteile: Glasfaseranteil erhöht Druckfestigkeit und Formstabilität, reduziert Kaltfluss unter Dauerlast
  • Einschränkungen: geringere Elastizität als reines PTFE

Zertifikate & Normen für Flanschkugelhähne

Fergo Flanschkugelhähne entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Je nach Typ liegen zudem Zulassungen nach TA-Luft, Fire Safe, ATEX, AD2000-Merkblatt A4 und SIL 3 vor. Gasausführungen sind nach DVGW DIN EN 13774 zugelassen, Trinkwasserausführungen tragen die DVGW-Trinkwasserzulassung. Die Flanschanschlüsse folgen DIN EN 1092-1, die Baulängen der EN 558-1, und die Antriebsmontage erfolgt über einen Flansch nach ISO 5211.

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit – als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Für aggressive Medien ergänzen der PFA-Kugelhahn und die Sonderwerkstoff-Kugelhähne das Programm. Die Medienbeständigkeit prüfen Sie zudem vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 680 Flanschkugelhähne der Baureihen KH120, KH121, KH155 und KH156 – in allen gängigen Nennweiten, Werkstoffen und Betätigungsarten. Die Automatisierung mit pneumatischen oder elektrischen Antrieben erfolgt dabei im eigenen Haus, ohne versteckte Zuschläge. Passende Antriebe liefert Fergo mit dem J4C Schwenkantrieb.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Nennweiten versendet Fergo über DHL, schwere Flanscharmaturen dagegen per Spedition. Per Expressversand erfolgt die Auslieferung innerhalb der nächsten Werktage. Details zu Versandkosten finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Sonderwerkstoffe, Heizmantelausführungen oder komplette Automatisierungssätze erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
