Gaskugelhahn Typ KH121 — DVGW-zugelassener Flanschkugelhahn in GGG40
Der Gaskugelhahn Typ KH121 ist ein DVGW-zugelassener Flanschkugelhahn in Zweiteiligem Gehäuse aus Sphäroguss GGG40 (EN-GJS-400-15). Der Gas-Kugelhahn mit Volldurchgang sperrt Erdgas, Biogas, Stadtgas und nicht korrosive Gase in den Nennweiten DN25 bis DN150 bei PN16 zuverlässig ab. Die Zulassung nach DIN EN 13774 bestätigt die Eignung für Gas-Verteilnetze und industrielle Gasanlagen. FERGO liefert den KH121 in drei Kugelvarianten ab Lager.
Technische Daten und Kugelvarianten
Der DVGW Kugelhahn GGG40 KH121 deckt die Nennweiten DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125 und DN150 in der Druckstufe PN16 ab. Die Baulänge entspricht EN 558-1 Reihe 14, der Flanschanschluss DIN PN16. Der Betriebstemperaturbereich liegt bei –20 °C bis +60 °C, der maximale Betriebsdruck bei 16 bar.
Drei Kugelvarianten stehen zur Auswahl: Die Ausführung KH121-D2CTHF mit Vollkugel aus Gusseisen GG25 für Standard-Gasanwendungen. Die Ausführung KH121-D2STHF mit Vollkugel aus Edelstahl 1.4404 für höhere Korrosionsbeständigkeit. Die Ausführung KH121-D2S1THF mit Hohlkugel aus Edelstahl 1.4301 für reduziertes Gewicht — diese Variante ist nicht für die Montage mit Stellantrieb geeignet.
Werkstoffe und Dichtungen
Das Gehäuse des Gas Absperrkugelhahns besteht aus Sphäroguss GGG40 — ein bewährter Werkstoff für Gasverteilnetze, Industrieanlagen und kommunale Infrastruktur. Die Sitzdichtung aus PTFE gewährleistet gasdichte Absperrung über den gesamten Temperaturbereich. Die Spindelabdichtung erfolgt ebenfalls mit PTFE und erfüllt die Anforderungen an emissionsarme Dichtungen nach TA-Luft.
Zulassungen und Normen
Der Flanschkugelhahn Gas KH121 ist nach DIN EN 13774 DVGW-zugelassen für Gasanwendungen. Die Konformität mit TA-Luft bestätigt die Dichtheit gegen diffuse Emissionen. Der Flanschkugelhahn Gas DVGW trägt die CE-Kennzeichnung gemäß Druckgeräterichtlinie PED 2014/68/EU. Die Befestigungsflansche am Stellantrieb sind nach ISO 5211 ausgeführt und ermöglichen die direkte Montage von Schwenkantrieben.
Betätigung und Bestellung

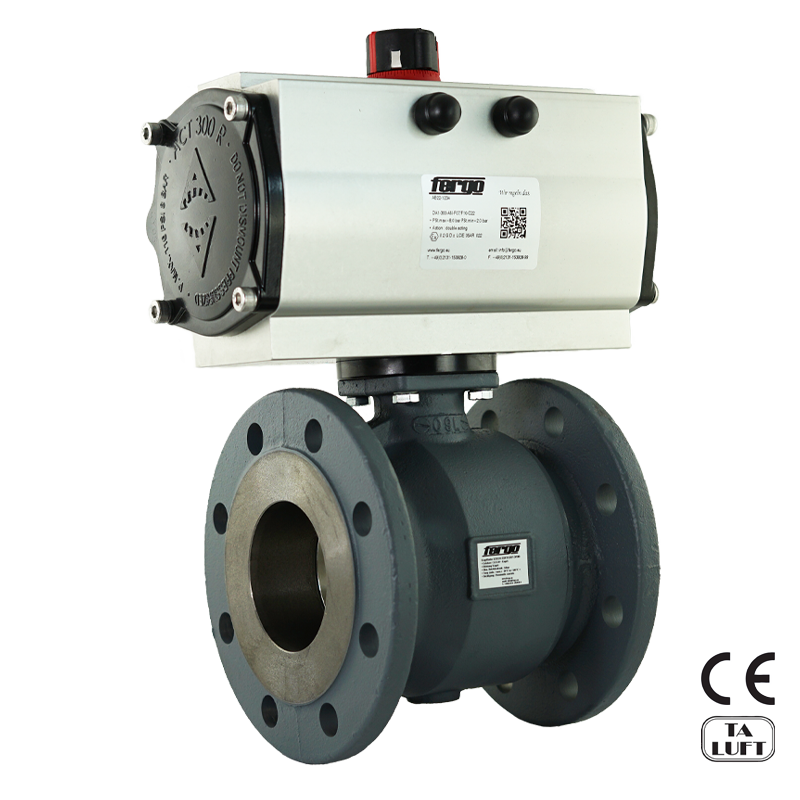

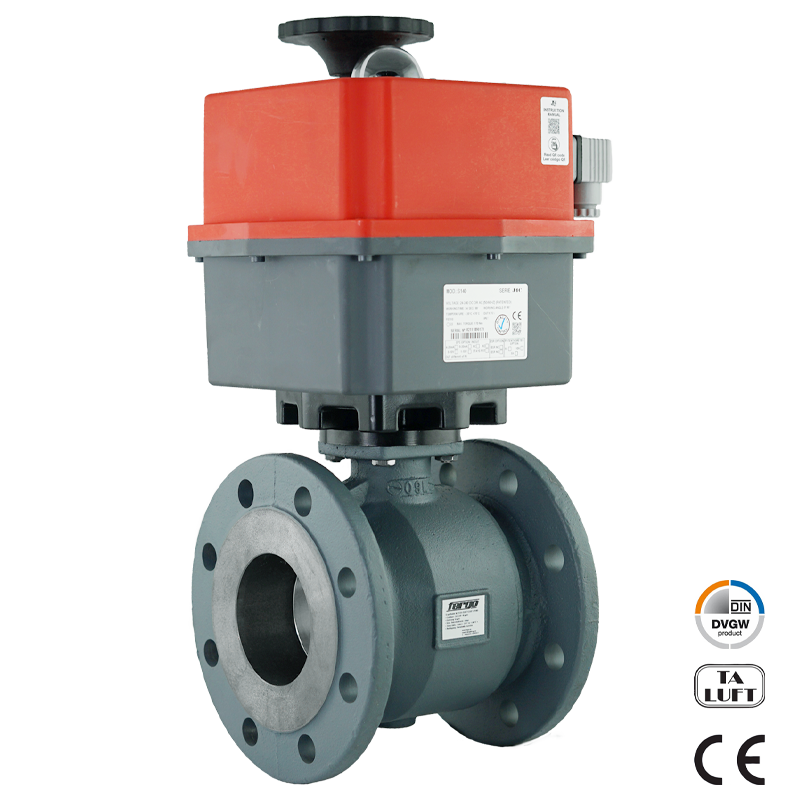

Standardmäßig wird der Gaskugelhahn KH121 mit Handhebelantrieb geliefert. Die Automatisierung mit pneumatischem Schwenkantrieb (einfach- oder doppeltwirkend) oder elektrischem Stellantrieb erfolgt hausintern über die ISO-5211-Anschlussflansche. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
