Flanschanschluss Kugelhähne AMP3

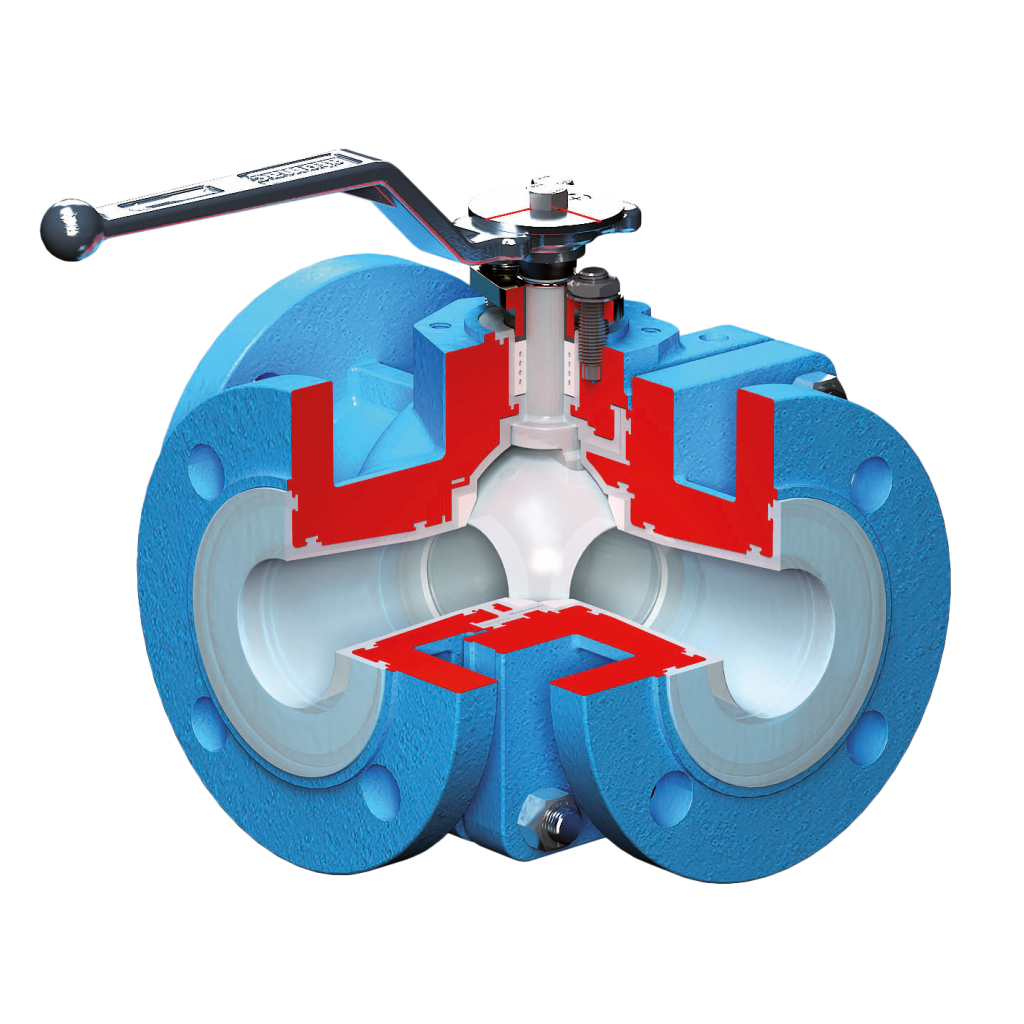

Durch das kompakte Design kann der Kugelhahn überall dort eingesetzt werden, wo räumliche Beschränkungen von Belang sind. Die 3-Wege-Kugelhahnkonstruktion bietet eine hohe Durchflusskapazität bei minimalem Druckverlust. Der ATOMAC AMP3 ist wahlweise mit T-Kugel oder L-Kugel erhältlich. Daraus ergeben sich die unterschiedlichsten Schaltbilder. Auch ist der AMP3 von FLOWSERVE wahlweise mit PFA-leitendem Auskleidungsmaterial lieferbar.
3-Wege-Kugelhahn AMP3L, PN16 (Art.-Nr.: 101-1010-xx)
• DN25, DN40, DN50, DN80, DN100
• PFA ausgekleideter 3-Wege-Kugelhahn
• L-Kugel (Schaltsymbole s. Datenblatt AMP3)
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Kugel: Stahlguss 1.0619 / PFA ummantelt
• Schaltstift: Duplex 1.4470 / PFA ummantelt
• Sitzringe / Packung: PTFE
• Verschraubung: A2-70
• Betätigung: Handhebel
• TA-Luft Zulassung
3-Wege-Kugelhahn AMP3L, PFA-leitfähig, PN16 (Art.-Nr.: 101-1011-xx)
• DN25, DN50, DN80, DN100
• PFA leitfähig (PFA-L) ausgekleideter 3-Wege-Kugelhahn
• L-Kugel (Schaltsymbole s. Datenblatt AMP3)
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
• Kugel: Stahlguss 1.0619 / PFA-L ummantelt
• Schaltstift: Duplex 1.4470 / PFA-L ummantelt
• Sitzringe / Packung: PTFE leitend
• Verschraubung: A2-70
• Betätigung: Handhebel
• TA-Luft Zulassung
3-Wege-Kugelhahn AMP3T, PN16 (Art.-Nr.: 102-1010-xx)
• DN25, DN40, DN50, DN80, DN100
• PFA ausgekleideter 3-Wege-Kugelhahn
• T-Kugel (Schaltsymbole s. Datenblatt AMP3)
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Kugel: Stahlguss 1.0619 / PFA ummantelt
• Schaltstift: Duplex 1.4470 / PFA ummantelt
• Sitzringe / Packung: PTFE
• Verschraubung: A2-70
• Betätigung: Handhebel
• TA-Luft Zulassung
3-Wege-Kugelhahn AMP3T, PFA-leitfähig, PN16 (Art.-Nr.: 102-1011-xx)
• DN25, DN50, DN80, DN100
• PFA leitfähig (PFA-L) ausgekleideter 3-Wege-Kugelhahn
• T-Kugel (Schaltsymbole s. Datenblatt AMP3)
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
• Kugel: Stahlguss 1.0619 / PFA-L ummantelt
• Schaltstift: Duplex 1.4470 / PFA-L ummantelt
• Sitzringe / Packung: PTFE leitend
• Verschraubung: A2-70
• Betätigung: Handhebel
• TA-Luft Zulassung
Produktbezeichnung
Kugelhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN25, DN40, DN50, DN80, DN100, DN150, 1", 1 1/2", 2", 3", 4", 6"
Flanschanschluss
PN10, ANSI 150, PN16
Baulänge
DIN EN 558 Reihe 1
Gehäusematerial
GGG40+PFA, GGG40+FEP
Stopfbuchspackung
PTFE, PTFE+Grafit
Druckstufe
PN16, Class 150
Kugelmaterial
PFA beschichtet, FEP beschichtet
Kugelsitz
PTFE
Auskleidung
PFA, FEP
Anschluss
Flansche
