Trinkwasser-Flanschkugelhahn Typ KH123W — DVGW-zugelassen in Edelstahl 1.4408

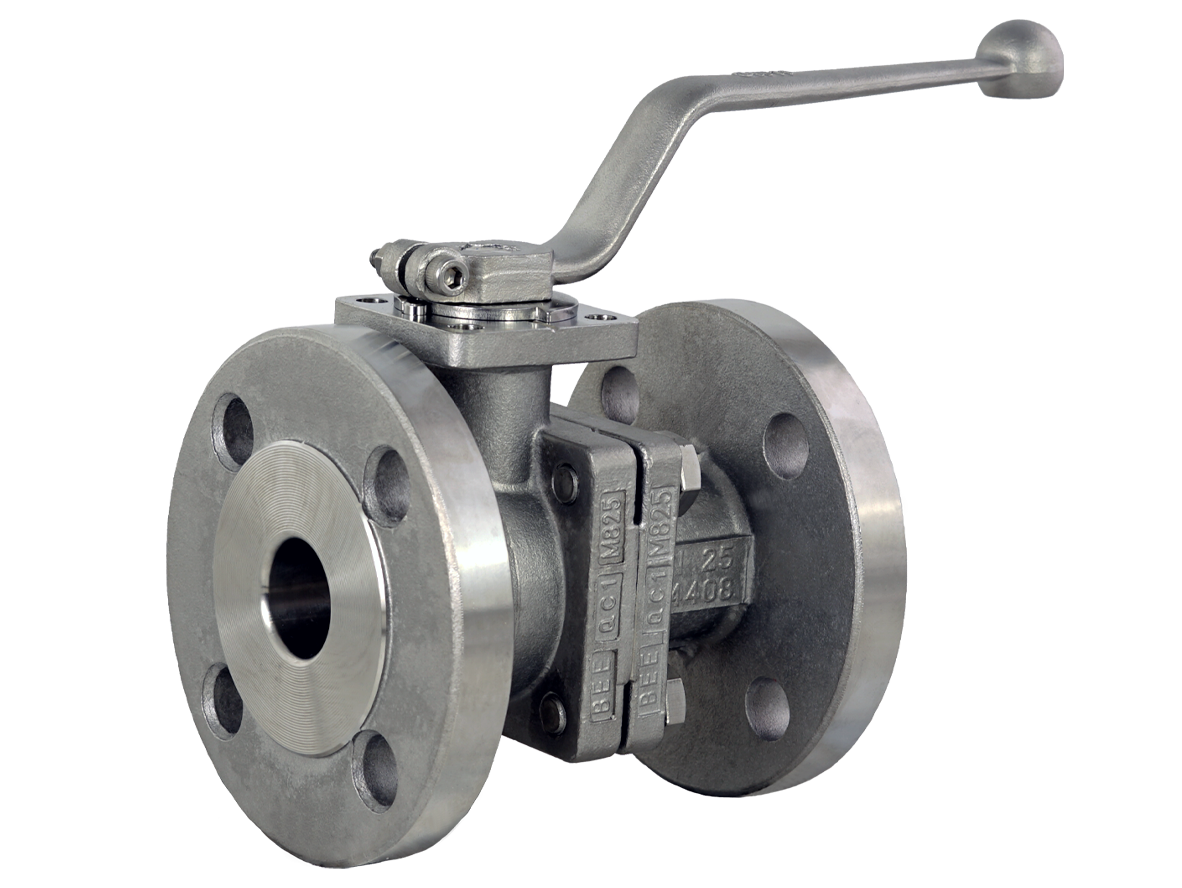

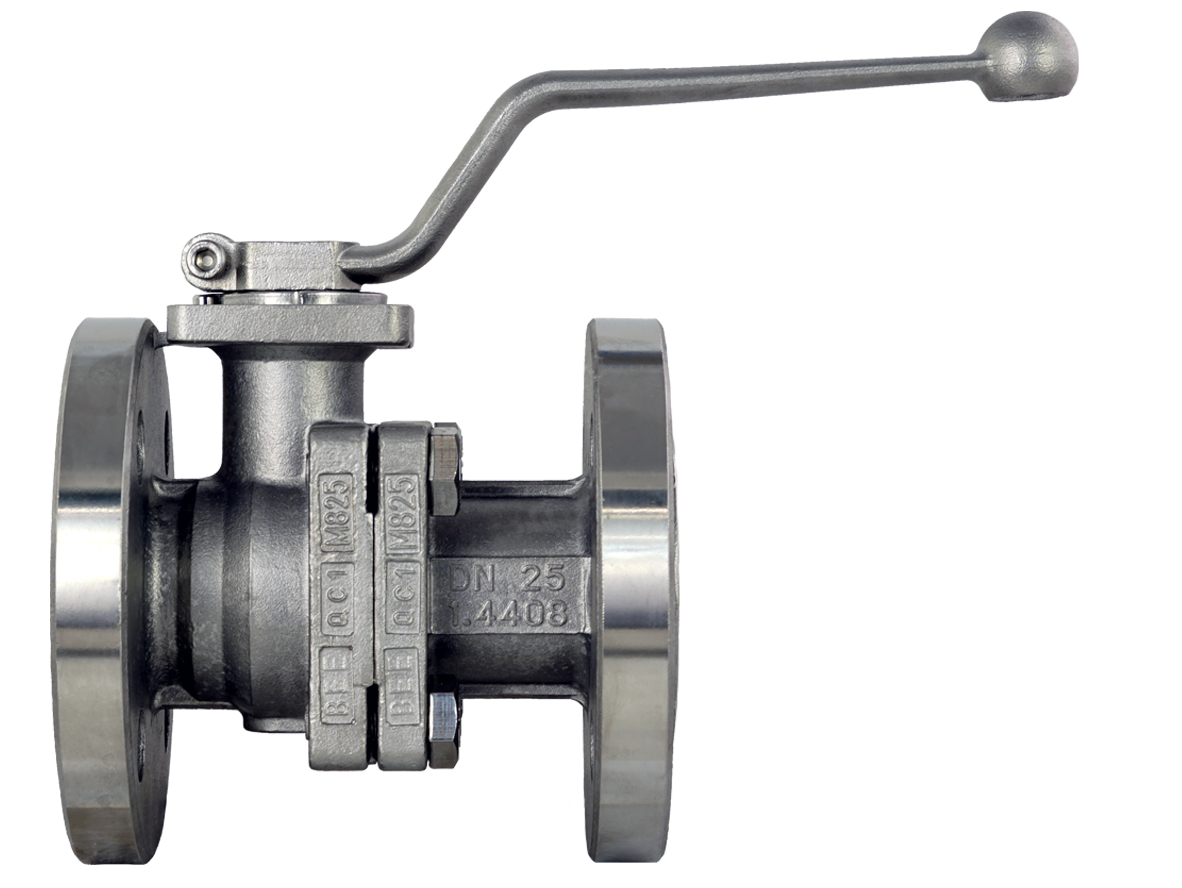

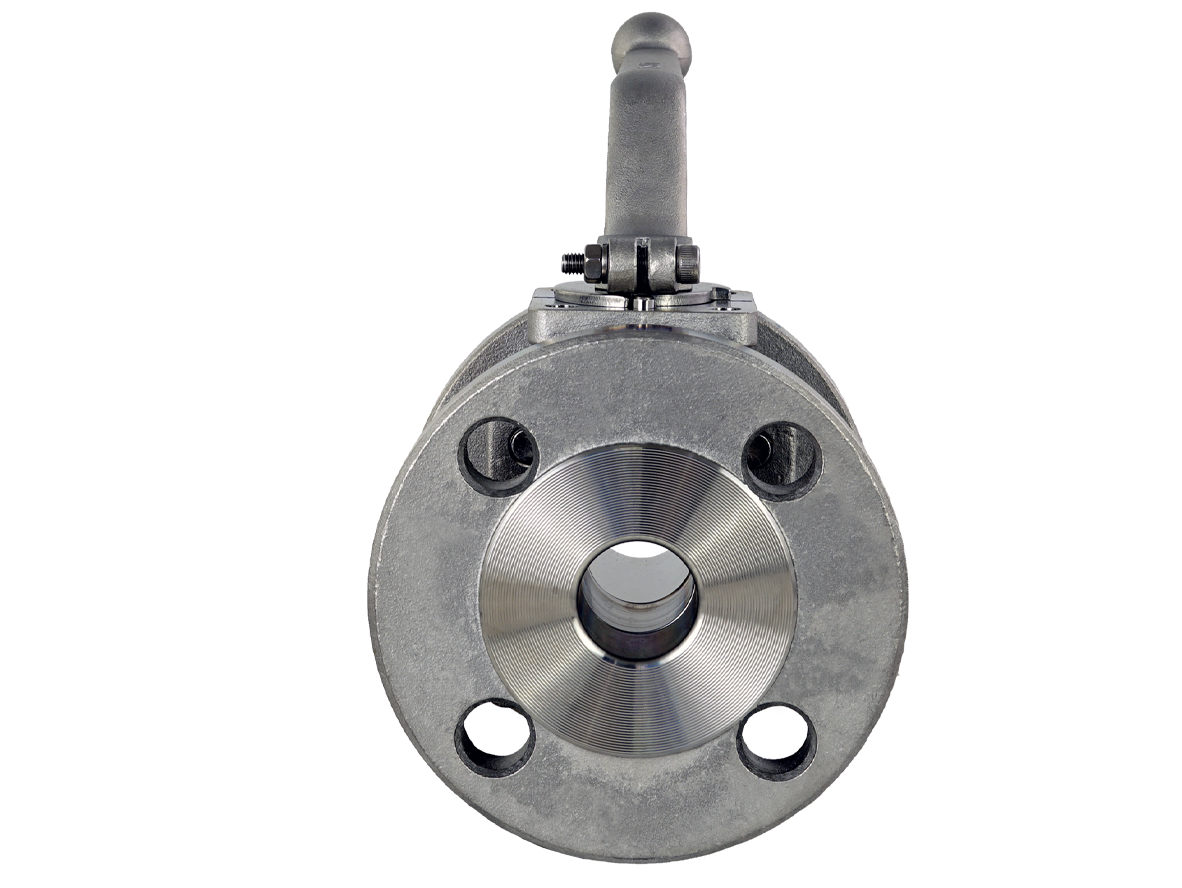

Der Trinkwasser-Flanschkugelhahn Typ KH123W ist ein DVGW-zugelassener Kugelhahn in Zweiteiligem Gehäuse aus Edelstahl 1.4408 (CF8M) für die Trinkwasserversorgung, Wasseraufbereitung und kommunale Wassernetze. Der Flanschkugelhahn Trinkwasser Edelstahl bietet eine zuverlässige Absperrung mit Volldurchgang in den Nennweiten DN15 bis DN200 und Druckstufen PN10, PN16 und PN40. Sechs Dichtungsvarianten ermöglichen den Einsatz über einen breiten Temperatur- und Medienbereich. FERGO liefert den KH123W ab Lager.
Technische Daten und Druckstufen
Der DVGW Kugelhahn Flansch Trinkwasser KH123W deckt die Nennweiten DN15 bis DN200 in den Druckstufen PN10, PN16 und PN40 ab. Die Baulänge entspricht DIN EN 558 Reihe 27 und Reihe 1, der Flanschanschluss DIN PN16. Der Betriebstemperaturbereich liegt bei –20 °C bis +180 °C für Trinkwasseranwendungen und –20 °C bis +60 °C für Gasanwendungen. Die Zweiteilige Bauweise mit Volldurchgang sorgt für minimale Druckverluste in der Trinkwasserleitung.
Werkstoffe und Dichtungsvarianten
Gehäuse und Kugel des Trinkwasserkugelhahns Edelstahl 1.4408 bestehen aus korrosionsbeständigem CF8M — geeignet für den Dauerkontakt mit Trinkwasser und aufbereiteten Prozessmedien. Die Spindel ist aus Edelstahl 1.4401 gefertigt.
Sechs Sitzdichtungen stehen zur Auswahl: PTFE für Standard-Trinkwasseranwendungen, PTFE + Glasfaser für erhöhte Druckbelastbarkeit, PTFE + TFM für reduzierten Kaltfluss, Antimon-Carbon für abrasive Medien, PEEK für hohe Temperaturen und FKM + PTFE + Graphit für kombinierte chemisch-thermische Beanspruchungen. Die Dichtungswahl bestimmt den zulässigen Temperatur- und Medienbereich.
Zulassungen und Trinkwasserhygiene
Der Absperrkugelhahn Trinkwasser Flansch KH123W ist nach DIN EN 13828 DVGW-zugelassen für Trinkwasser. Die Konformität mit TA-Luft bestätigt die Dichtheit gegen diffuse Emissionen. Der Kugelhahn Trinkwasser trägt die CE-Kennzeichnung gemäß Druckgeräterichtlinie PED 2014/68/EU. Die Befestigungsflansche am Stellantrieb sind nach ISO 5211 ausgeführt und ermöglichen die direkte Montage von Schwenkantrieben.
Betätigung und Bestellung
Standardmäßig wird der Trinkwasser-Flanschkugelhahn KH123W mit Handhebelantrieb geliefert. Die Automatisierung mit pneumatischem Schwenkantrieb (einfach- oder doppeltwirkend) oder elektrischem Stellantrieb erfolgt hausintern über die ISO-5211-Anschlussflansche. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
