Plattenschieber - Stoffschieber FH650
Der FH650 ist ein zweiseitig dichtender Hochdruck-Stoffschieber in Vollflansch-Ausführung mit Haube. Dadurch ist dieser Schieber auch bei hohen Druckstufen bis zu PN100 einsetzbar und garantiert zudem absolute Dichtheit. Seine Eigenschaft, gefährliche Medien bei hohen Druckstufen sicher zu regeln, hat ihn zu einem Standard-Schieber im Bereich der Petrochemie und Abwassertechnik gemacht. Die Plattendichtungen können ohne großen Aufwand in wenigen Minuten ausgetauscht werden und dienen zugleich als Flanschdichtungen. So lassen sich Wartungsarbeiten und der damit verbundene Anlagenstillstand erheblich minimieren. Optional können die Dichtungen mit einem Umlenkkegel vor vorzeitigem Verschleiß geschützt werden (ab PN40 ohne Aufpreis). Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.
Produktbezeichnung
Stoffschieber
Betätigungen

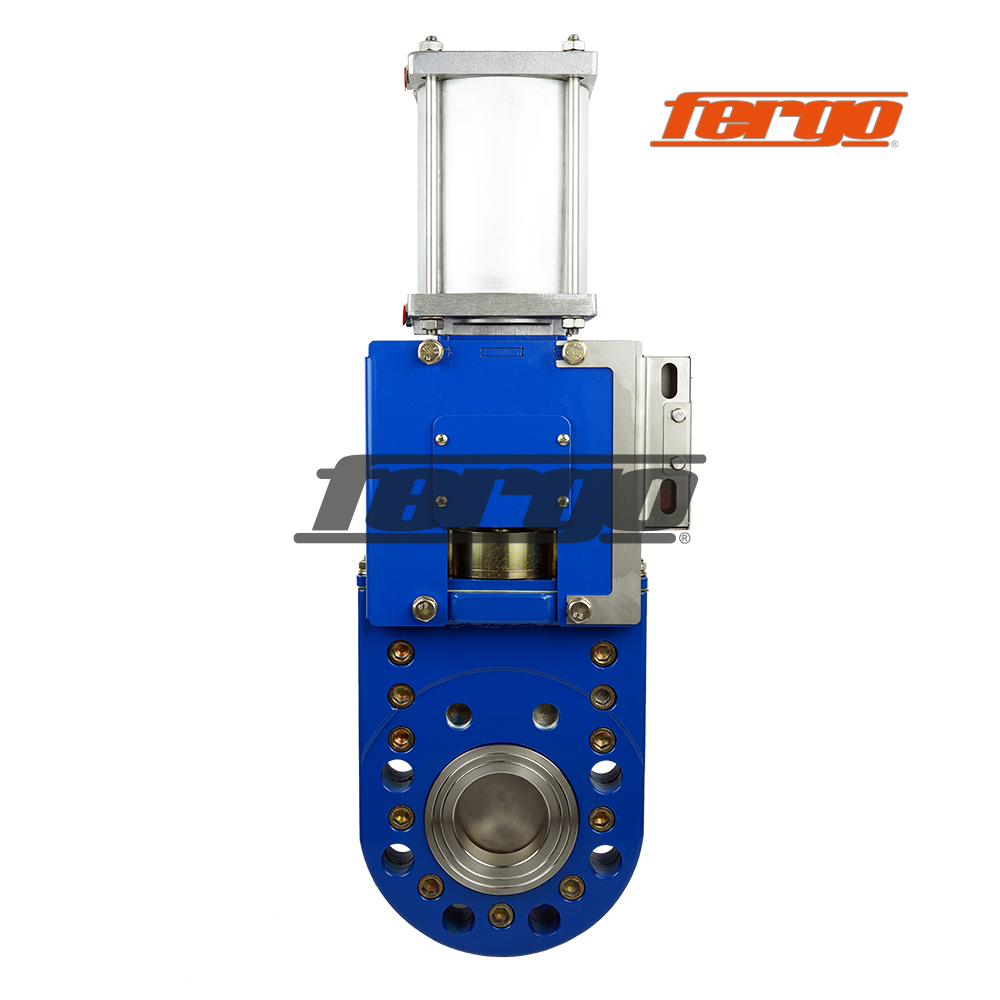

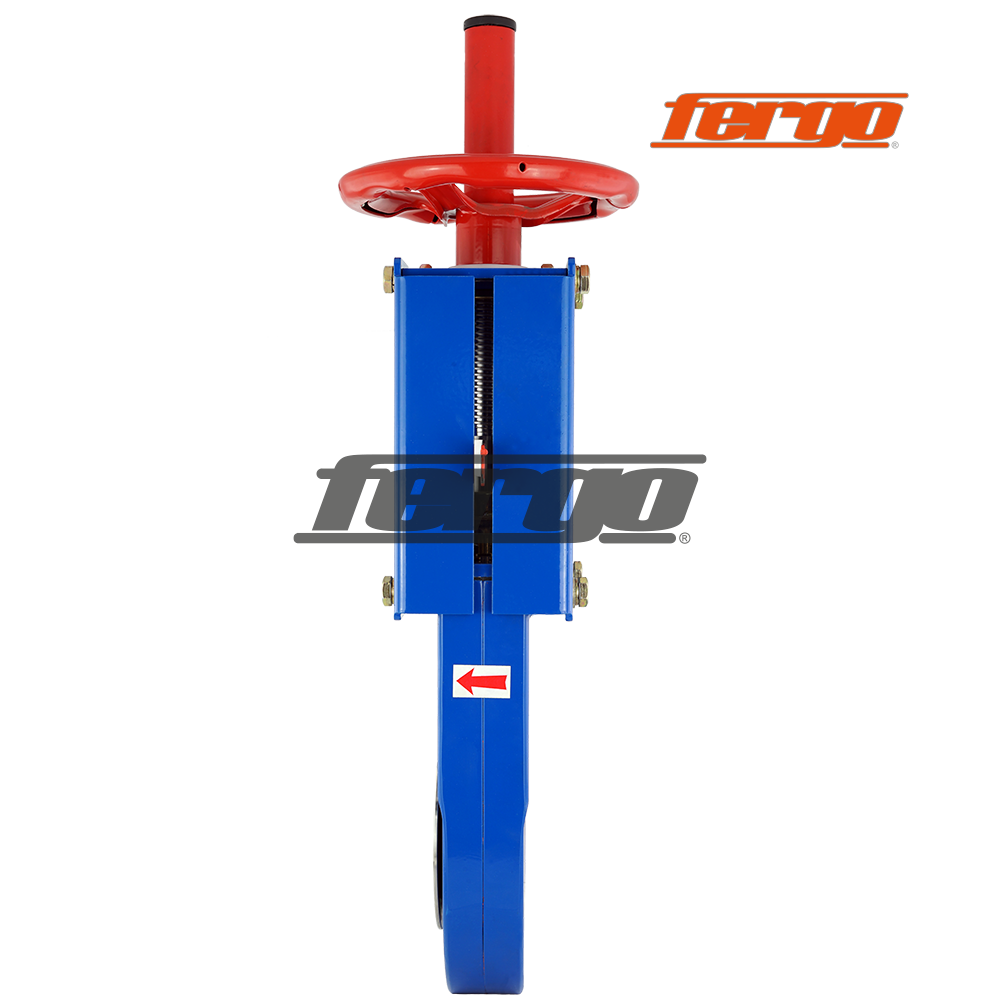

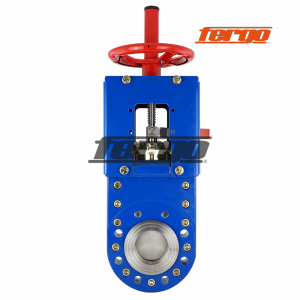

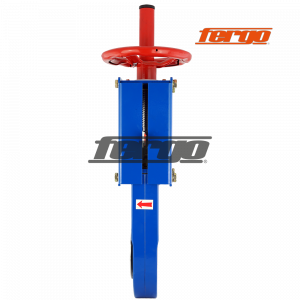

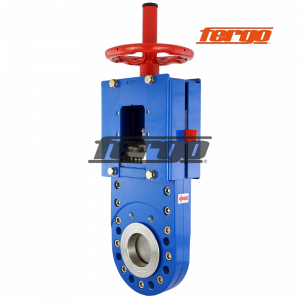

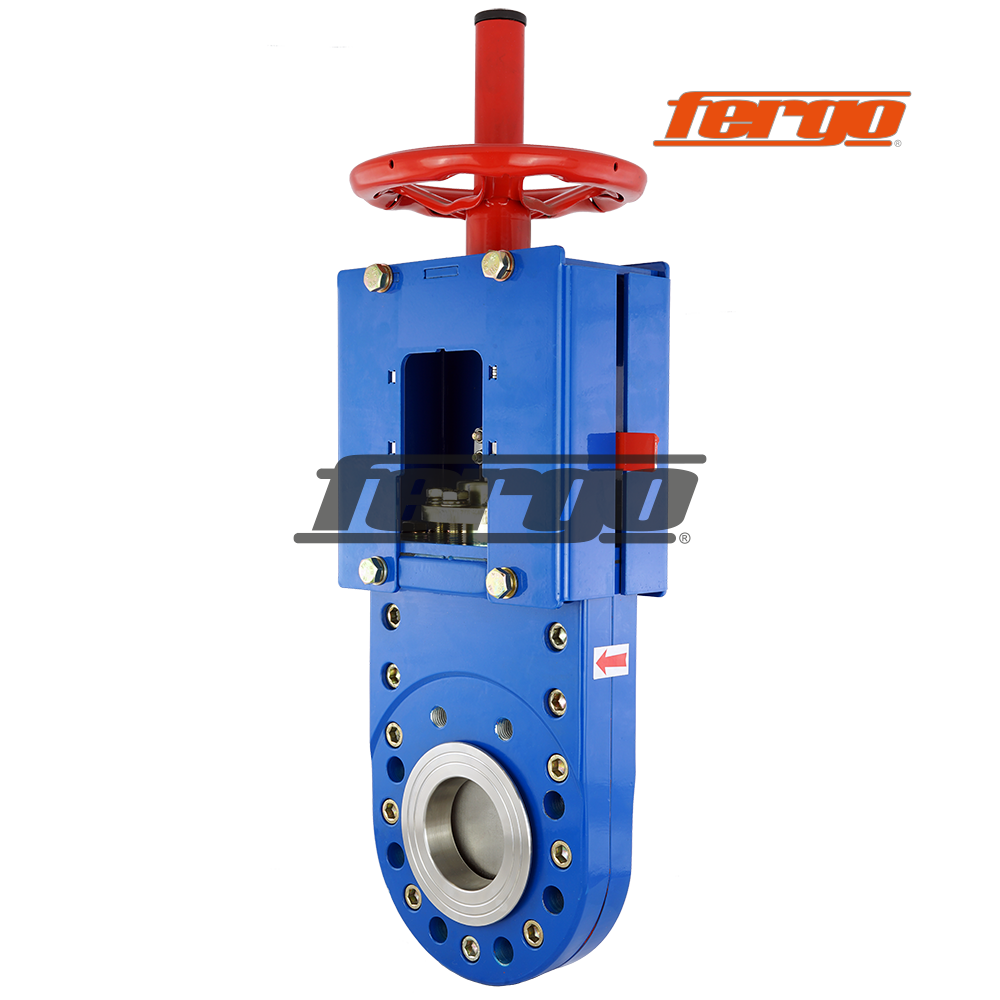

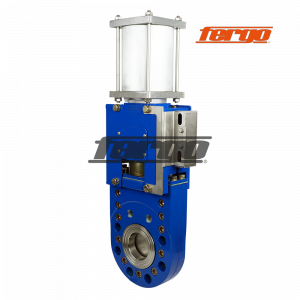

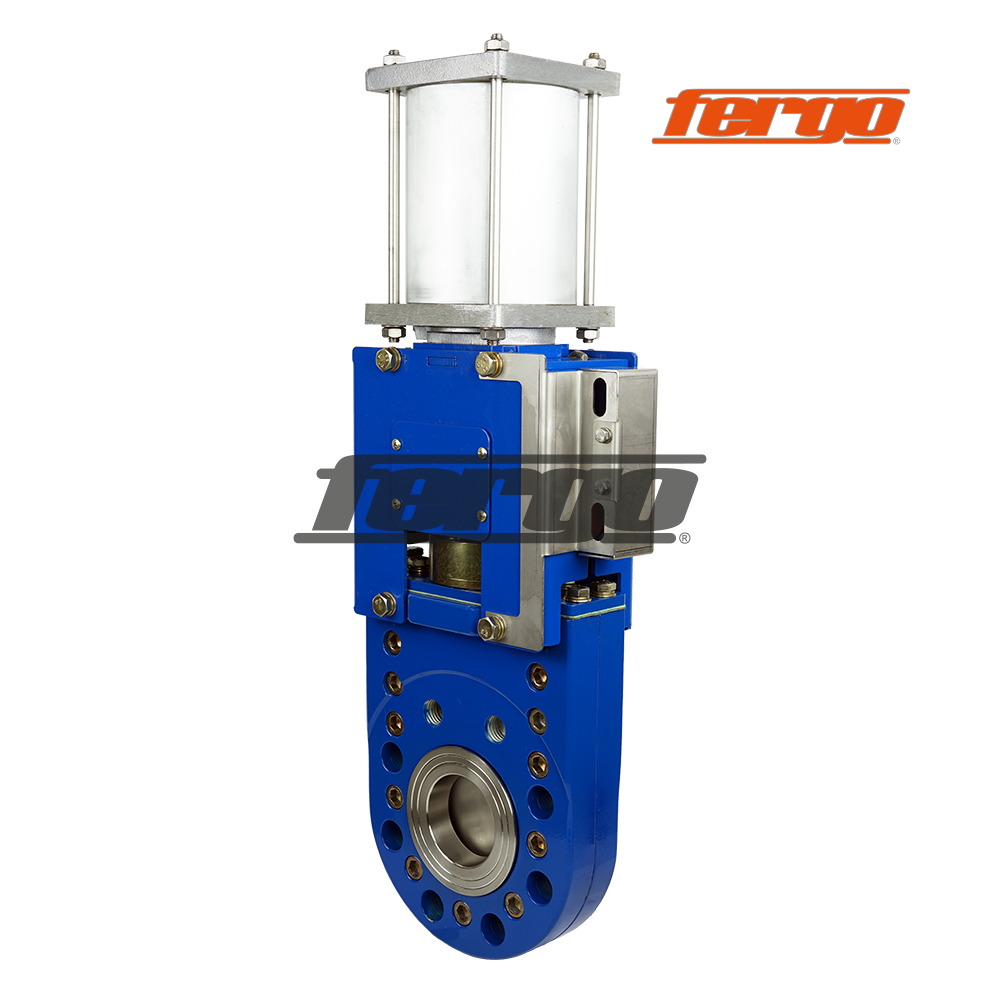

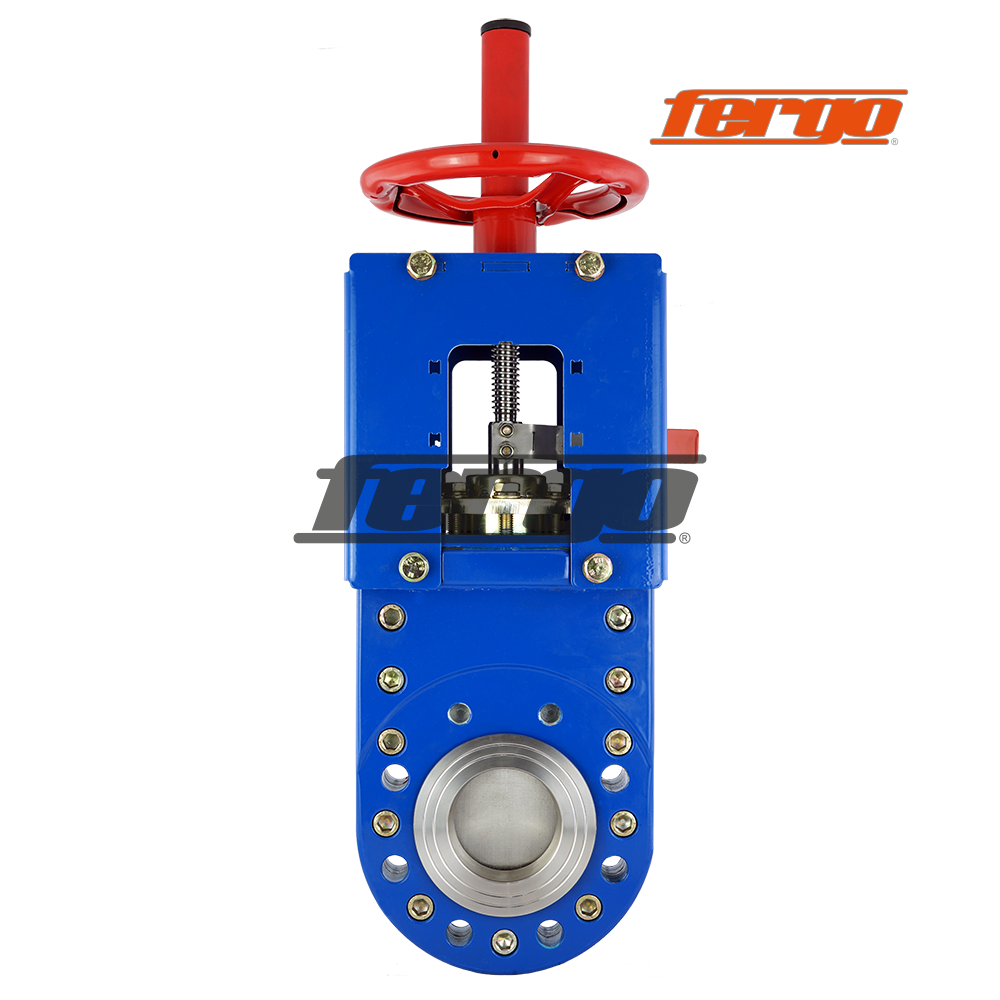

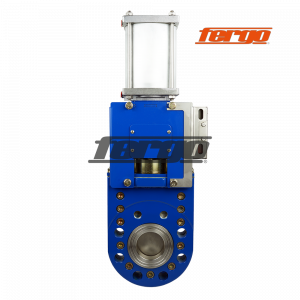

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend
Nennweiten
DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, (Auf Anfrage größer)
Flanschanschluss
PN10, ANSI 150, PN16, PN40, PN25, PN64, PN100
Gehäusematerial
1.4571, 1.0619, 1.4401, 1.4462
Schieberplatte
1.4301, 1.4408, 1.4571, Hardox
Stopfbuchspackung
PTFE, Grafit, Carbografit
Dichtring
NBR, EPDM, Silikon, Viton, Metallisch dichtend, metallisch weich dichtend
Druckstufe
PN40, PN64, PN100, PN25, PN16, PN10
