Kondensatableiter Dampf — GESTRA-Kondensatableiter für industrielle Dampfsysteme
Ein Kondensatableiter ist eine selbsttätig wirkende Armatur in Dampfsystemen, die das entstehende Kondensat — also das durch Abkühlung des Dampfes gebildete Wasser — kontinuierlich aus der Dampfleitung ableitet, ohne dabei Betriebsdampf zu verlieren. Sammelt sich Kondensat in Dampfleitungen, Wärmetauschern oder Prozessapparaten, beeinträchtigt es die Wärmeübertragungsleistung, verursacht Wasserschläge und kann zu schweren Schäden an Rohrleitungen und Armaturen führen. Ein korrekt dimensionierter und gewarteter Dampfkondensatableiter schützt die Anlage, steigert die Energieeffizienz und senkt die Betriebskosten dauerhaft.
Fergo ist autorisierter Vertriebspartner von GESTRA — einem der weltweit führenden Hersteller von Kondensatableitern und Dampfsystemkomponenten. Das Sortiment umfasst thermische Kondensatableiter, Schwimmerkondensatableiter, thermodynamische Kondensatableiter sowie Spezialableiter für besondere Anwendungen. Jetzt GESTRA-Kondensatableiter online bestellen →
Wie funktioniert ein Kondensatableiter?
Kondensatableiter arbeiten nach drei grundlegenden Wirkprinzipien, die je nach Anwendungsfall eingesetzt werden. Thermische Kondensatableiter nutzen den Temperaturunterschied zwischen Dampf und Kondensat zum Öffnen und Schließen. Schwimmerkondensatableiter verwenden einen Schwimmer, der durch den Kondensatpegel gesteuert wird und dadurch kontinuierlich Kondensat ableitet. Thermodynamische Kondensatableiter arbeiten mit den unterschiedlichen dynamischen Eigenschaften von Dampf und Kondensat und öffnen intermittierend. Die Wahl des richtigen Wirkprinzips hängt von Betriebsdruck, Temperatur, Kondensatmenge und der Art der Dampfanwendung ab. Für die Auswahl des passenden Modells steht das Beständigkeitstool auf fergo.shop zur Orientierung zur Verfügung — oder sprechen Sie direkt mit unserem Fachteam.
GESTRA-Kondensatableiter Baureihen im Überblick

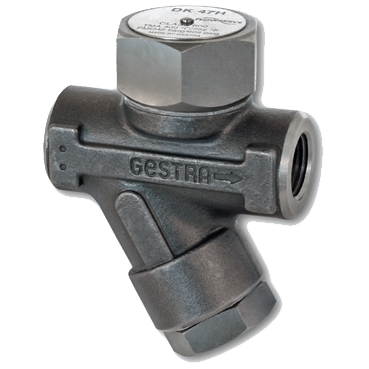

DK-Baureihe — thermodynamische Kondensatableiter
Die GESTRA DK-Baureihe umfasst thermodynamische Kondensatableiter der Modelle DK45, DK47, DK47-H, DK47-L, DK57, DK57-H und DK57-L. Thermodynamische Kondensatableiter arbeiten ohne bewegliche Teile außer einer einzigen Regelscheibe und sind dadurch besonders robust, wartungsarm und langlebig. Sie eignen sich für überhitzten Dampf, hohe Drücke und Anwendungen mit stark schwankenden Kondensatmengen — typischerweise in Prozessdampfsystemen, Kraftwerken und Industrieanlagen mit Dampfdrücken bis PN250. Die kompakte Bauweise und das geringe Gewicht ermöglichen einen platzsparenden Einbau auch in schwer zugänglichen Leitungsabschnitten.

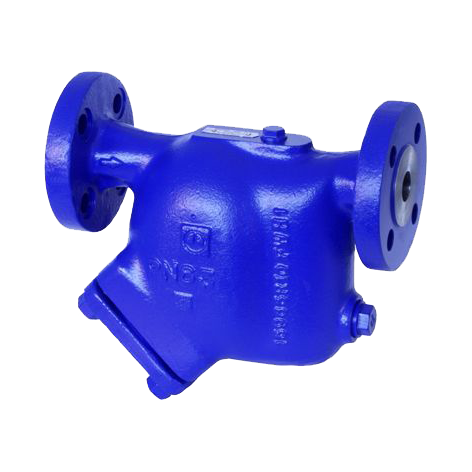

UNA-Baureihe — Schwimmerkondensatableiter für kontinuierliche Kondensatableitung
Die GESTRA UNA-Baureihe mit den Modellen UNA14, UNA16, UNA27H, UNA38, UNA39, UNA45, UNA46 und UNA-Spezial umfasst Schwimmerkondensatableiter für die kontinuierliche, drucklose Kondensatableitung. Der Schwimmer reagiert unmittelbar auf den Kondensatpegel im Gehäuse und öffnet das Ablassventil proportional zur anfallenden Kondensatmenge — ohne Dampfverlust und ohne Druckstöße. Die UNA-Baureihe eignet sich besonders für Wärmetauscher, Heizkörper, Dampfverteiler und Prozessanlagen, bei denen ein kontinuierlicher, störungsfreier Kondensatabfluss für eine gleichmäßige Wärmeübertragungsleistung entscheidend ist. Einige Modelle sind mit integriertem Rückflussverhinderer ausgestattet, der ein Rückströmen des Kondensats in die Dampfseite zuverlässig verhindert.

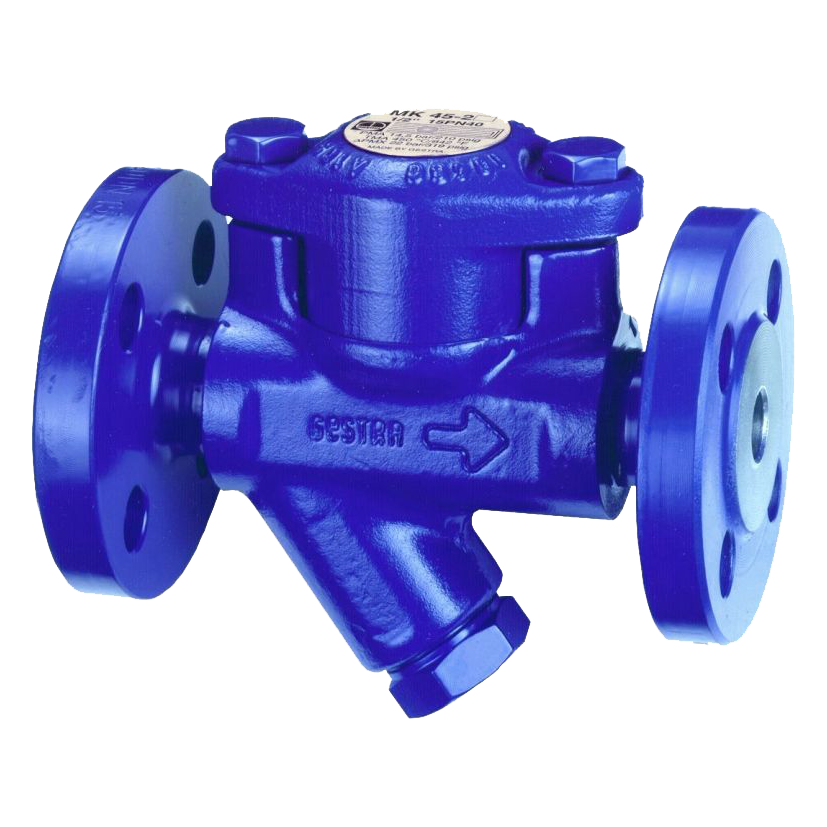

MK-Baureihe — thermische Kondensatableiter mit Bimetall-Steuerung
Die GESTRA MK-Baureihe umfasst thermische Kondensatableiter mit Bimetall-Steuerung: MK25/2, MK35/31, MK35/32, MK35/2S, MK36/51, MK36/52, MK45A1 und MK45A2. Bimetall-Kondensatableiter öffnen bei Abkühlung des Kondensats auf eine definierte Temperatur unterhalb der Sättigungstemperatur und schließen wieder, sobald Dampf das Stellglied erreicht. Diese Bauform ist besonders robust gegenüber Wasserschlägen und Druckschwankungen und eignet sich daher für den Einsatz in Verteilleitungen, Begleitheizungen und Leitungsentwässerungen. Der thermische Kondensatableiter arbeitet wartungsarm und ist in einem breiten Druckbereich einsetzbar.

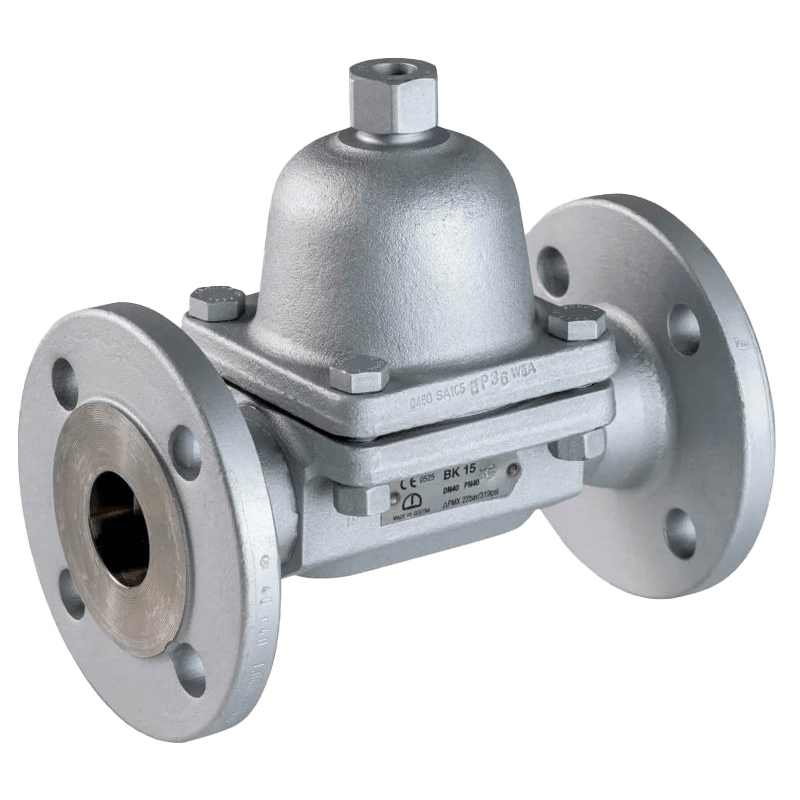

BK-Baureihe — thermische Kondensatableiter für Niederdruckanwendungen
Die GESTRA BK-Baureihe umfasst die Modelle BK15, BK27N, BK28, BK29, BK37, BK45, BK46 und BK212 — thermische Kondensatableiter für den Einsatz in Nieder- und Mitteldruckdampfsystemen. BK-Kondensatableiter arbeiten auf Basis der Temperaturdifferenz zwischen Dampf und Kondensat und leiten Kondensat und nicht kondensierbare Gase (wie Luft) zuverlässig aus der Dampfseite ab. Die BK-Baureihe ist besonders geeignet für Heizungssysteme, Lüftungsanlagen, Trockner, Pressenanlagen und allgemeine Industriedampfanwendungen. Die kompakte Bauform und die Vielzahl verfügbarer Anschlussvarianten ermöglichen den Einsatz in nahezu jeder Einbausituation.

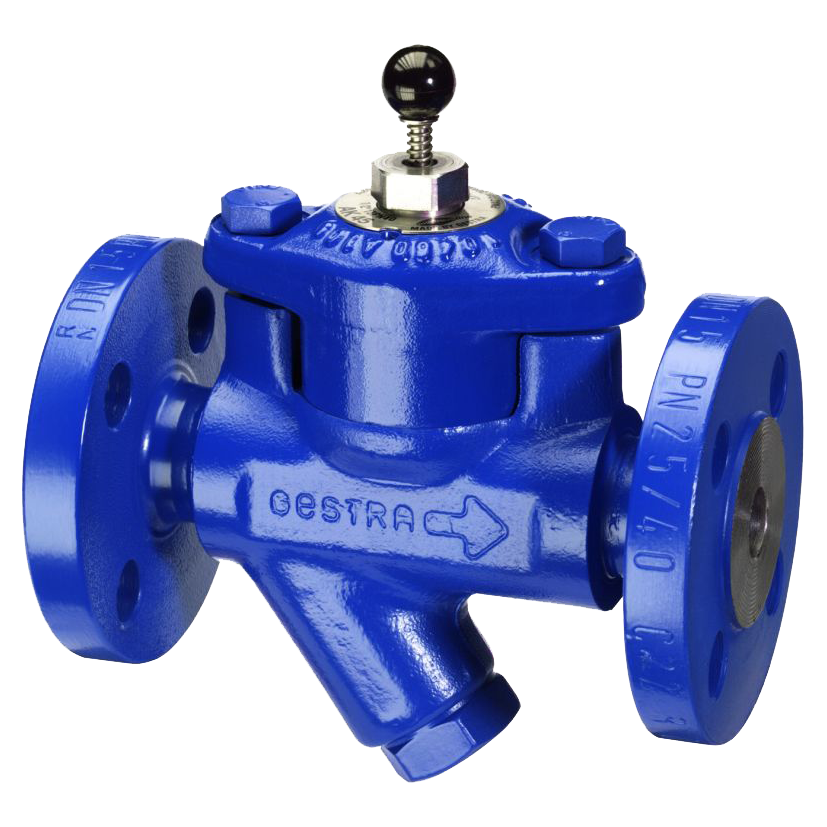

Spezialableiter — für besondere Dampfanwendungen
Für spezielle Anforderungen bietet die GESTRA Spezialableiter-Baureihe maßgeschneiderte Lösungen: AK45, GK11, GK21, MK20, TK23, TK24 und UBK46. Diese Modelle decken Sonderanwendungen wie die Kondensatableitung aus Geräten mit sehr kleinen Kondensatmengen, extrem hohen Temperaturen, aggressiven Medien oder besonderen Einbaubedingungen ab. Der GK-Kondensatableiter (Schwimmer-Kondensatableiter mit Thermostateinsatz) kombiniert die Vorteile kontinuierlicher Schwimmeregelung mit der Entlüftungsfunktion des Thermostaten. Der TK-Kondensatableiter ist speziell für Spurenheizungen und Begleitheizungen entwickelt.
Warum GESTRA-Kondensatableiter?
GESTRA steht seit mehr als 100 Jahren für technische Exzellenz in der Dampf- und Kondensattechnik. GESTRA-Kondensatableiter sind in über 100 Ländern in industriellen Dampfsystemen im Einsatz und gelten als Referenzstandard für Zuverlässigkeit, Energieeffizienz und Langlebigkeit. Alle GESTRA-Kondensatableiter sind nach den einschlägigen internationalen Normen gefertigt und zertifiziert — darunter PED (Druckgeräterichtlinie), CE sowie branchenspezifische Zulassungen für die Chemie-, Kraftwerks- und Lebensmittelindustrie. Eine vollständige Übersicht aller verfügbaren Zertifikate und Prüfnachweise finden Sie hier →
Einsatzbereiche des Kondensatableiters
Kondensatableiter sind in nahezu jeder Branche präsent, in der Prozess- oder Heizdampf eingesetzt wird: Kraftwerke und Energieerzeugung, chemische und petrochemische Prozessanlagen, Pharmaindustrie und Biotechnologie, Lebensmittel- und Getränkeverarbeitung, Papier- und Zellstoffindustrie, Textilindustrie, Brauereien, Krankenhäuser und Sterilisationsanlagen sowie allgemeine Industrieheizungssysteme. Überall dort, wo Dampf als Energieträger dient, ist der Dampfkondensatableiter das entscheidende Bauteil für den energieeffizienten und störungsfreien Betrieb der Gesamtanlage.
Ein defekter oder falsch dimensionierter Kondensatableiter ist eine der häufigsten Ursachen für Energieverluste in Dampfsystemen — oft unbemerkt über lange Zeit. Fergo unterstützt Sie bei der richtigen Auswahl und Dimensionierung des passenden GESTRA-Kondensatableiters für Ihre Anwendung. Für besondere Anforderungen stehen unsere Sonderlösungen → zur Verfügung.
