Kükenhahn — robuste Absperrarmaturen für Chemie, Öl & Gas und aggressive Medien
Ein Kükenhahn — auch Kegelhahnventil oder Plug Valve genannt — ist eine Absperrarmatur, bei der ein kegelförmiger oder zylindrischer Drehkörper (das sogenannte Küken) durch eine 90°-Drehung den Durchfluss öffnet oder sperrt. Im Unterschied zum Kugelhahn arbeitet der Kükenhahn mit einer konischen Dichtkörpergeometrie, die eine extrem hohe Flächenpressung auf den Sitz erzeugt — und damit eine dauerhaft blasensichere Abdichtung auch nach vielen tausend Betätigungszyklen und unter anspruchsvollen Betriebsbedingungen gewährleistet.
Kükenhähne sind die bevorzugte Armaturenbauform in der Chemie- und Petrochemieindustrie, in Raffinerie- und Offshore-Anlagen sowie überall dort, wo aggressive, viskose oder partikelbeladene Medien abgesperrt werden müssen und herkömmliche Kugelhähne an ihre Grenzen stoßen. Fergo führt Kükenhähne von Flowserve Durco und Atomac in den Ausführungen DIN EN PN16 und ASME Class 150/300 — mit und ohne PFA-Auskleidung. Jetzt Kükenhahn online bestellen →
Kükenhahn vs. Kugelhahn — wann ist der Kükenhahn die bessere Wahl?
Während der Kugelhahn für schnelles Schalten und allgemeine Absperraufgaben ausgelegt ist, überzeugt der Kükenhahn durch seine überlegene Dichtheitsleistung bei schwierigen Medien und extremen Betriebsbedingungen. Die konische Sitzgeometrie erzeugt eine selbstverstärkende Dichtwirkung: Je höher der Mediendruck, desto stärker wird das Küken in den Sitz gepresst. Das macht den Kükenhahn besonders geeignet für hochviskose Medien wie Rohöl, Polymerschmelzen und Schlämme, für abrasive Suspensionen, für Medien mit Feststoffanteilen sowie für Anwendungen, bei denen Leckagefreiheit unter Betriebsdruck über die gesamte Lebensdauer sichergestellt werden muss. Für die Verträglichkeitsprüfung Ihres spezifischen Mediums empfehlen wir das Beständigkeitstool auf fergo.shop →
PFA-ausgekleideter Kükenhahn — maximale Chemikalienbeständigkeit
Der PFA-ausgekleidete Kükenhahn (Perfluoralkoxyalkan) ist die Spitzenlösung für den Einsatz mit stark aggressiven Chemikalien, konzentrierten Säuren, Laugen und Oxidationsmitteln, die metallische Werkstoffe angreifen würden. Die vollflächige PFA-Auskleidung von Gehäuse, Küken und Flanschflächen schützt alle metallberührten Teile der Armatur vollständig vor Korrosion und chemischem Angriff — ohne die mechanische Festigkeit des Stahlgehäuses zu kompromittieren. PFA-Kükenhähne sind leckagefrei, temperaturbeständig und erfüllen die Anforderungen der Chemie-, Pharma- und Halbleiterindustrie an höchste Reinheit und chemische Beständigkeit. Alle verfügbaren Zertifikate finden Sie hier →
Produkttypen im Überblick
G4E Kükenhahn — DIN EN-Standard
Der G4E ist der Standard-Kükenhahn nach DIN EN-Norm mit Flanschanschluss nach EN 1092-1. Er ist aus Edelstahl oder Stahlguss gefertigt und eignet sich für allgemeine Prozessanwendungen in der Chemie, der Petrochemie und dem allgemeinen Anlagenbau. Die bewährte Kegelkonstruktion sorgt für dauerhaft blasensichere Absperrung auch bei häufiger Betätigung. Mit seiner ISO-5211-Antriebsschnittstelle lässt sich der G4E problemlos mit pneumatischen oder elektrischen Stellantrieben für die Automatisierung ausrüsten.
G4Z Kükenhahn — feuerfest nach ASME-Standard
Der G4Z ist ein feuerfester Kükenhahn (Fire Safe) nach ASME-Standard für den Einsatz in der Öl- und Gasindustrie sowie in Raffinerie- und Offshore-Anlagen, wo im Brandfall eine sekundäre metallische Dichtheit gefordert wird. Die Fire-Safe-Konstruktion stellt sicher, dass der Kükenhahn auch bei Zerstörung der Primärdichtung durch Feuer keine gefährlichen Mengen an brennbaren Medien austreten lässt. Der G4Z erfüllt die Anforderungen der API 607 / ISO 10497 und ist damit die vorgeschriebene Armaturenbauform für sicherheitskritische Absperraufgaben in der Kohlenwasserstoffverarbeitung.
Mach1 — Hochleistungs-Kükenhahn mit reduziertem Drehmoment
Der Mach1 ist ein Hochleistungs-Kükenhahn, der speziell für Anwendungen mit hohem Betätigungsdrehmoment entwickelt wurde. Durch eine optimierte Kegelgeometrie und ein innovatives Schmiersystem wird das erforderliche Betätigungsdrehmoment gegenüber konventionellen Kükenhähnen deutlich reduziert — was die Automatisierung mit kleineren und wirtschaftlicheren Antrieben ermöglicht und die Betriebskosten in häufig geschalteten Anlagen senkt. Der Mach1 eignet sich besonders für viskose Medien, hohe Drücke und Anwendungen mit vielen tausend Schaltzyklen pro Jahr.

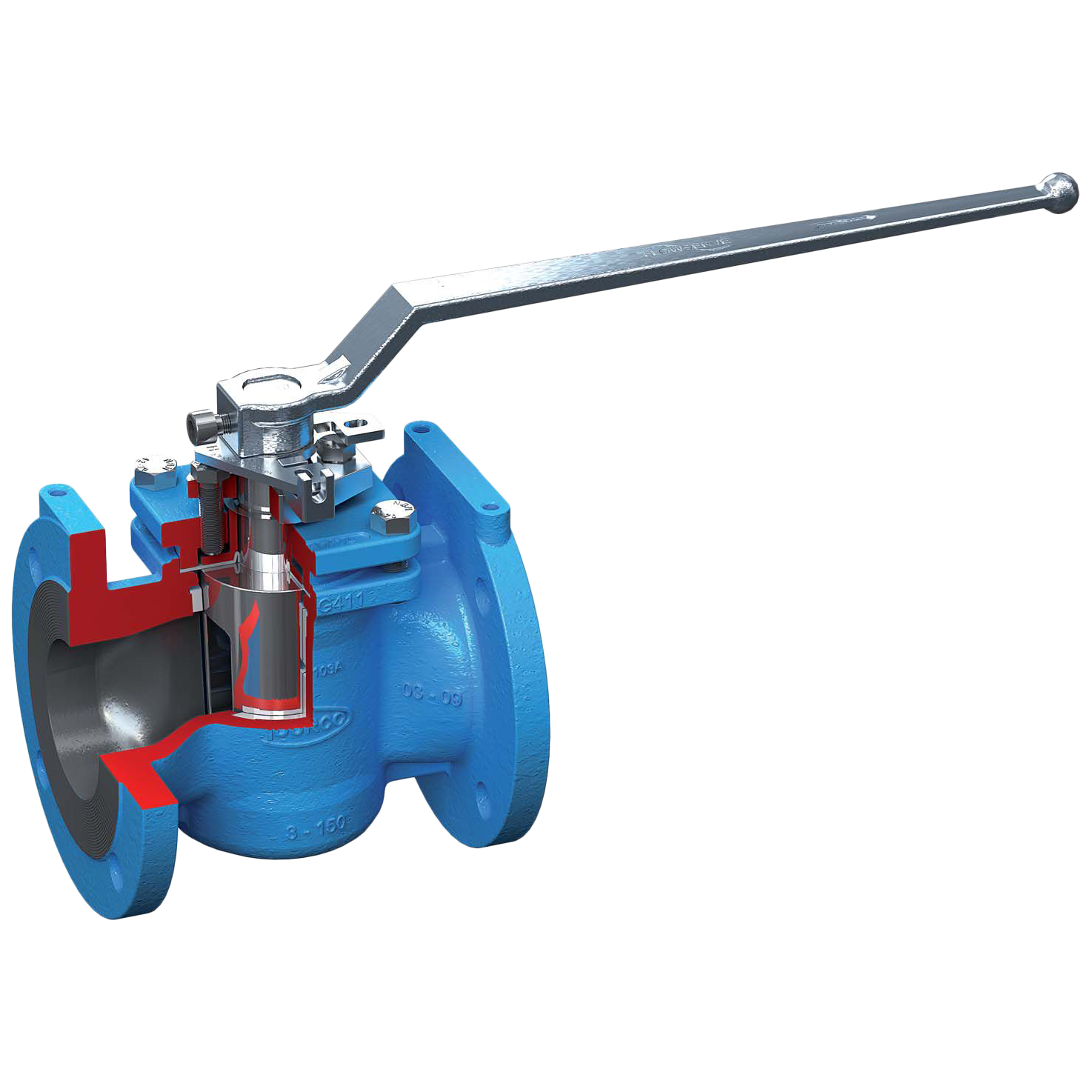

G4 Kükenhahn — ASME-Standard
Der G4 ist der klassische Kükenhahn nach ASME-Standard für internationale Projekte und Anlagen, die nach amerikanischen Normen ausgelegt sind. In Stahlguss oder Edelstahl erhältlich, deckt der G4 ein breites Anwendungsspektrum in der Prozess- und Petrochemieindustrie ab. ASME-Flanschanschlüsse Class 150 und Class 300 ermöglichen die nahtlose Integration in bestehende ASME-Rohrleitungssysteme weltweit.
Flowserve Durco PFA-Kükenhähne — für aggressive Chemikalien
Flowserve Durco T4E3 — PFA-ausgekleideter Kükenhahn ASME Class 300
Der Flowserve Durco T4E3 ist ein vollständig PFA-ausgekleideter Kükenhahn nach ASME Class 300 für den Hochdruckeinsatz mit stark aggressiven Chemikalien. Die lückenlose PFA-Auskleidung schützt alle mediumberührten Metallflächen vor chemischem Angriff und macht den T4E3 zur bevorzugten Armatur in der Schwefelsäure-, Salzsäure- und Flusssäureverarbeitung sowie in der Halbleiter- und Pharmaindustrie. ASME Class 300 ermöglicht den Einsatz bei höheren Betriebsdrücken als die Class-150-Ausführung.
Flowserve Durco T4E2 — PFA-ausgekleideter Kükenhahn DIN EN PN16
Der Flowserve Durco T4E2 ist die DIN-EN-Ausführung des PFA-ausgekleideten Kükenhahns nach PN16 für den europäischen Markt. Mit Flanschanschluss nach EN 1092-1 fügt er sich nahtlos in DIN-konforme Prozessanlagen ein. Er ist die Standardlösung für die chemische Verfahrenstechnik in Europa, überall dort wo aggressive Säuren, Laugen und Oxidationsmittel sicher abgesperrt werden müssen — ohne Korrosionsrisiko an den mediumberührten Armaturenflächen.
T4E Kükenhahn — PFA-ausgekleideter Kükenhahn ASME Class 150
Der T4E ist die ASME-Class-150-Ausführung des Flowserve PFA-Kükenhahns für Standarddrücke in der chemischen Prozessindustrie. In Kombination mit der vollflächigen PFA-Auskleidung bietet der T4E maximale Chemikalienbeständigkeit bei moderaten Betriebsdrücken und ist damit die wirtschaftlichste Variante für den Großteil der chemischen Absperraufgaben mit aggressiven Medien.
Kükenhahn mit pneumatischem oder elektrischem Antrieb
Alle Fergo-Kükenhähne mit ISO-5211-Antriebsschnittstelle können mit pneumatischen oder elektrischen Stellantrieben für die vollautomatische Prozesssteuerung ausgerüstet werden. Pneumatische Antriebe eignen sich für schnelle Schaltzyklen in explosionsgeschützten Bereichen (ATEX). Elektrische Stellantriebe ermöglichen die präzise Positionierung und Integration in SPS- und SCADA-Systeme mit Stellungsrückmeldung. Für Sonderanforderungen an Werkstoff, Auskleidung oder Antriebsintegration bieten wir maßgeschneiderte Sonderlösungen →
Einsatzbereiche des Kükenhahns
Kükenhähne sind die Absperrarmatur der Wahl in der chemischen und petrochemischen Industrie, in Raffinerien, in Offshore- und Onshore-Öl- und Gasanlagen, in der Pharmaindustrie, der Halbleiterfertigung sowie in allen Prozessen mit aggressiven, viskosen oder partikelbeladenen Medien. Die PFA-ausgekleideten Modelle von Flowserve Durco decken die anspruchsvollsten Anwendungen in der Säure- und Laugenverarbeitung ab, wo kein anderer Werkstoff dauerhaft beständig wäre.
