Kompaktkugelhahn Typ KH156

Kompaktkugelhahn PN16/40 aus Stahl/Edelstahl mit automatisierung

Kompaktkugelhahn

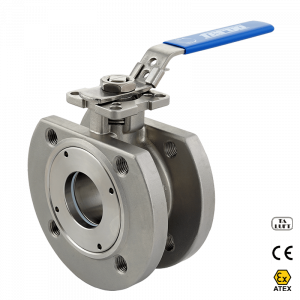

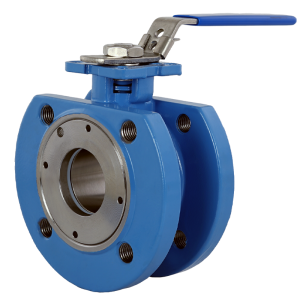

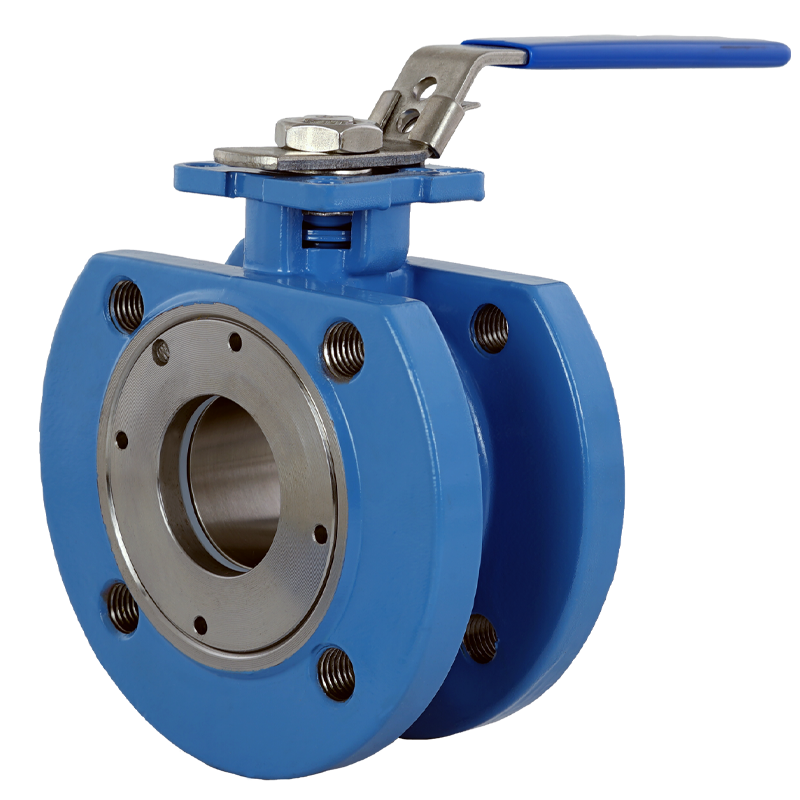

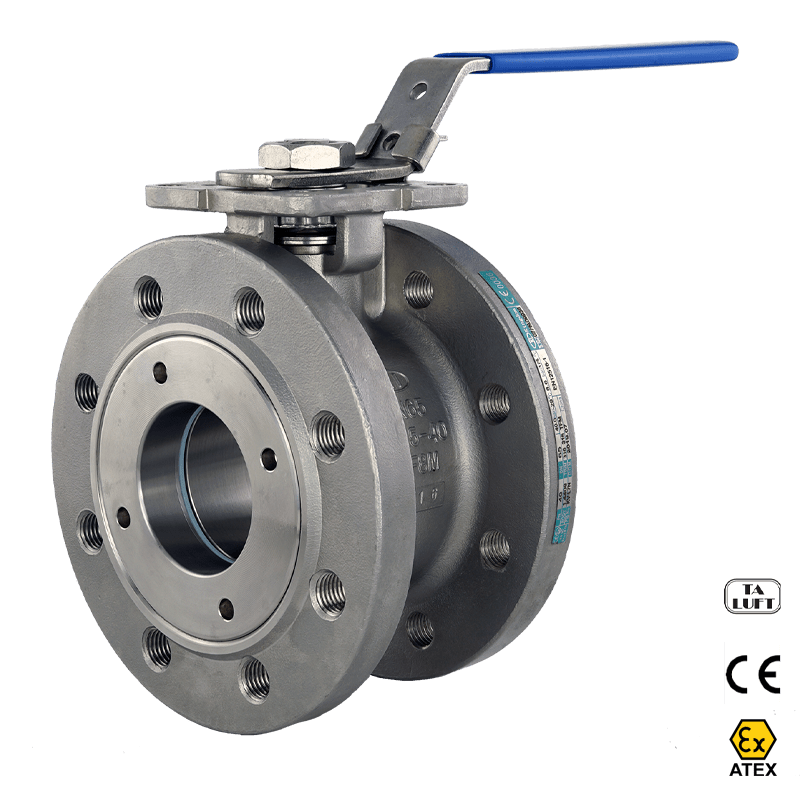

Diese kompakten Kugelhähne sind in den Nennweiten DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125 und DN150 erhältlich und bieten einen vollen Durchgang. Sie sind aus hochwertigem Edelstahl 1.4408 (A351 CF8M) oder Stahl 1.0619 (WCB) gefertigt. Die Kugel besteht ebenfalls aus Edelstahl 1.4408, und die Dichtung der Kugel ist aus TFM1600 (PTFE). Diese Kugelhähne sind für Temperaturen von -29°C bis +175°C geeignet und verfügen über einen Montageflansch nach ISO 5211.

Unsere Kugelhähne sind TA Luft zertifiziert und ATEX Ex II 2 GD c T3 konform, was ihre Eignung für den Einsatz in potenziell explosiven Atmosphären bestätigt. Sie erfüllen außerdem die Anforderungen der Sicherheitsstandards SIL gemäß IEC 61508-1/2/4-7:2010 und IEC 61511-1:2016.

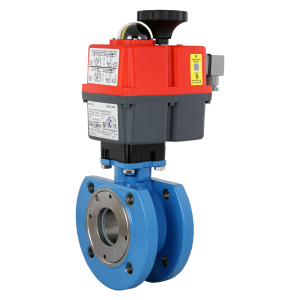

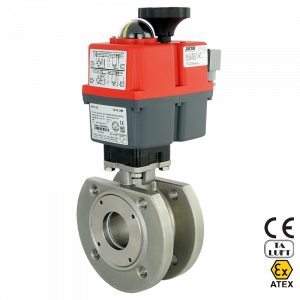

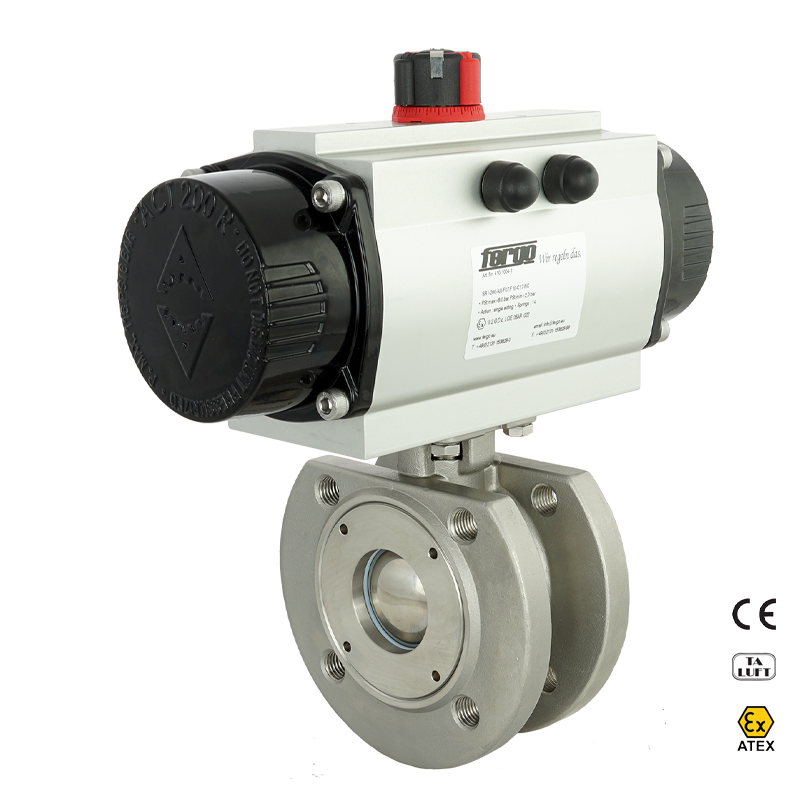

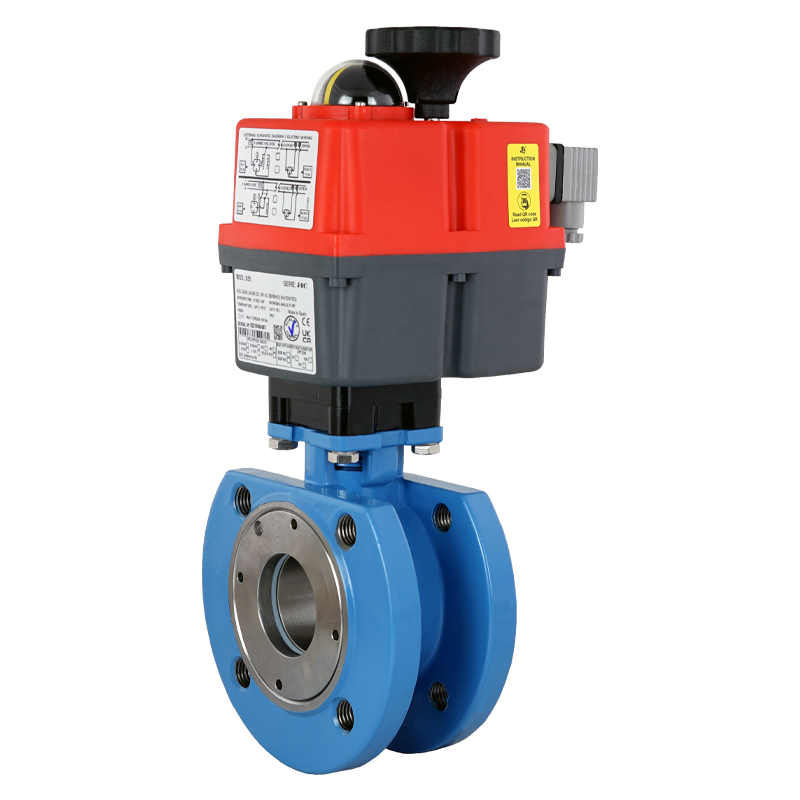

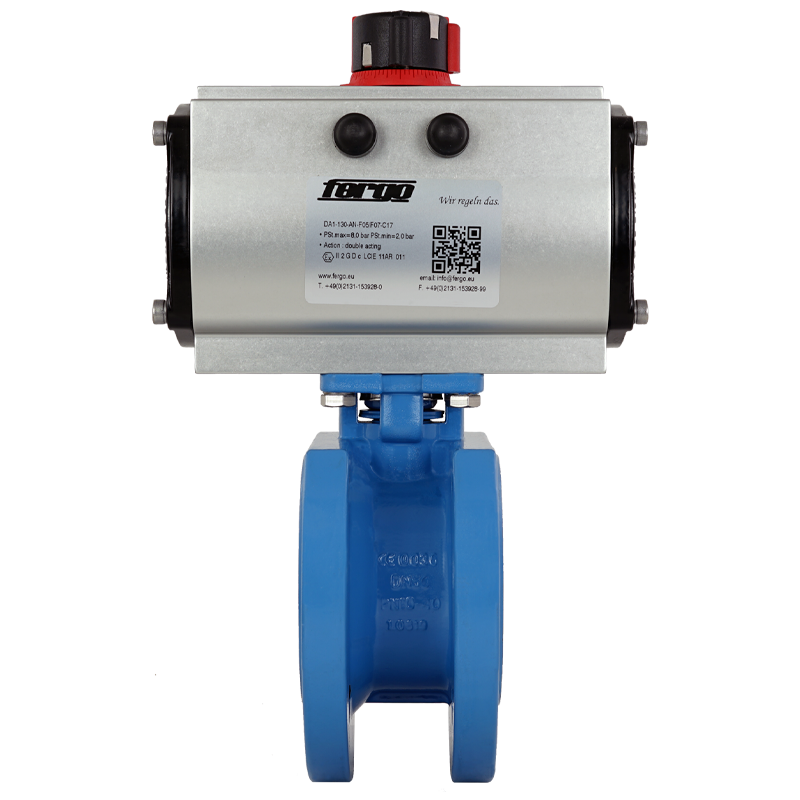

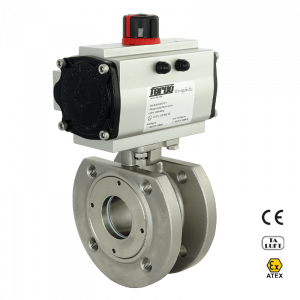

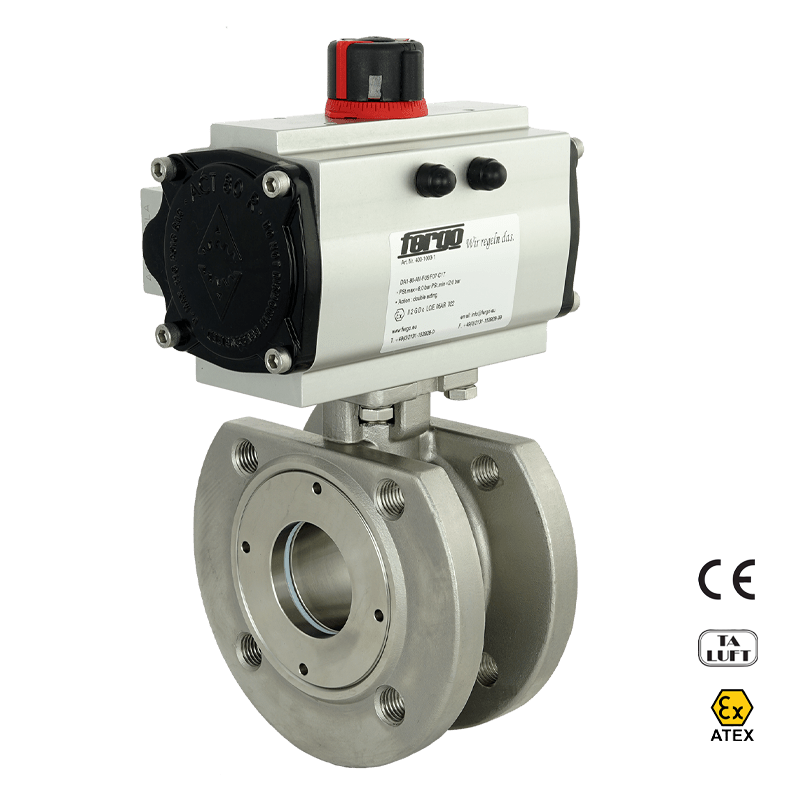

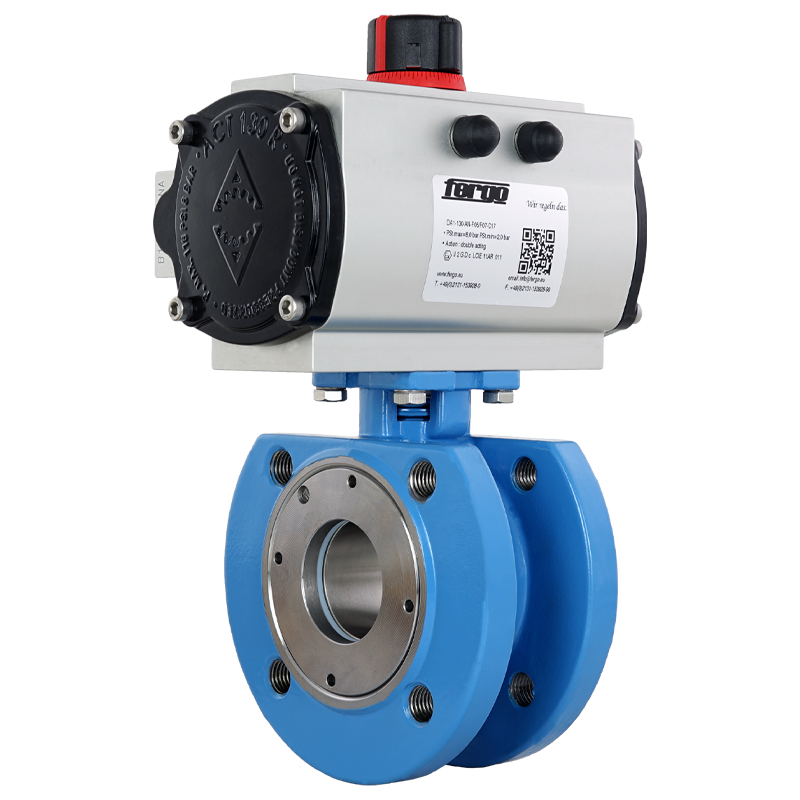

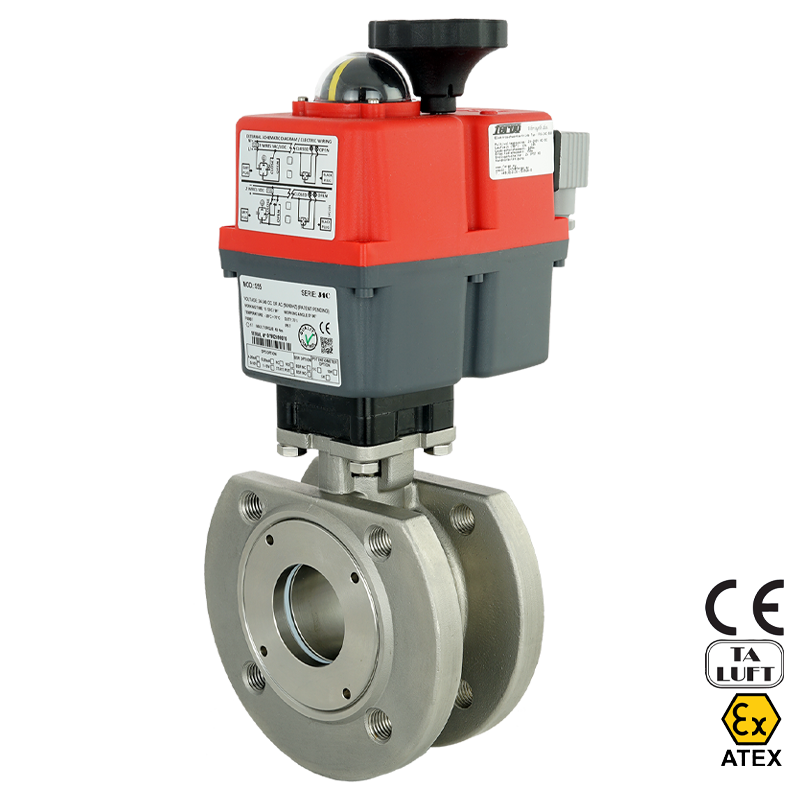

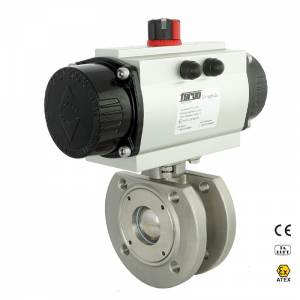

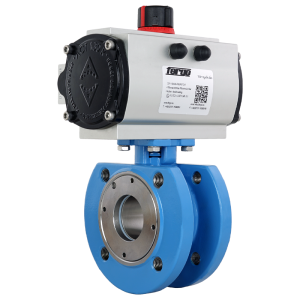

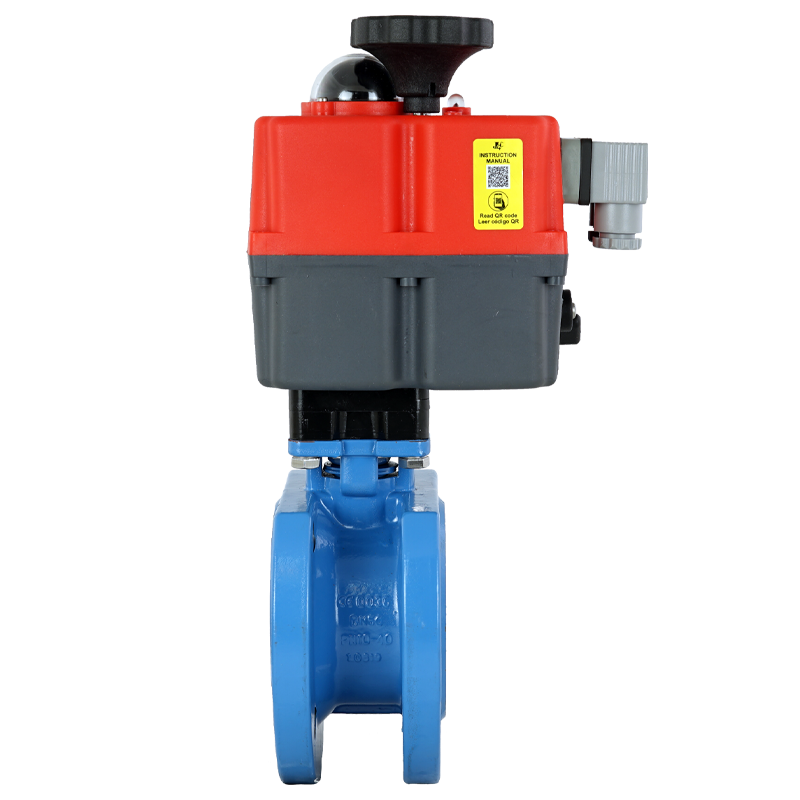

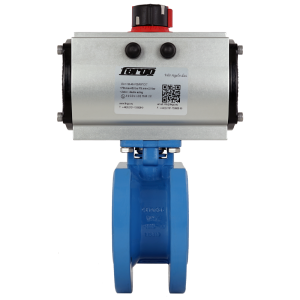

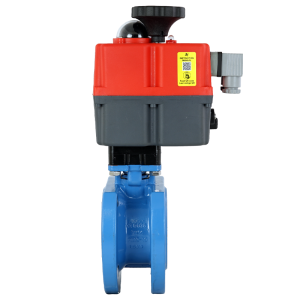

Kompaktkugelhanh mit pneumatischem & elektrischem Antrieb

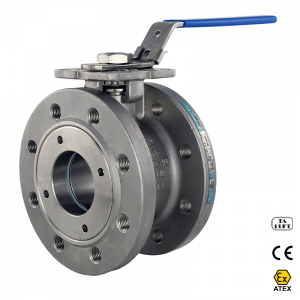

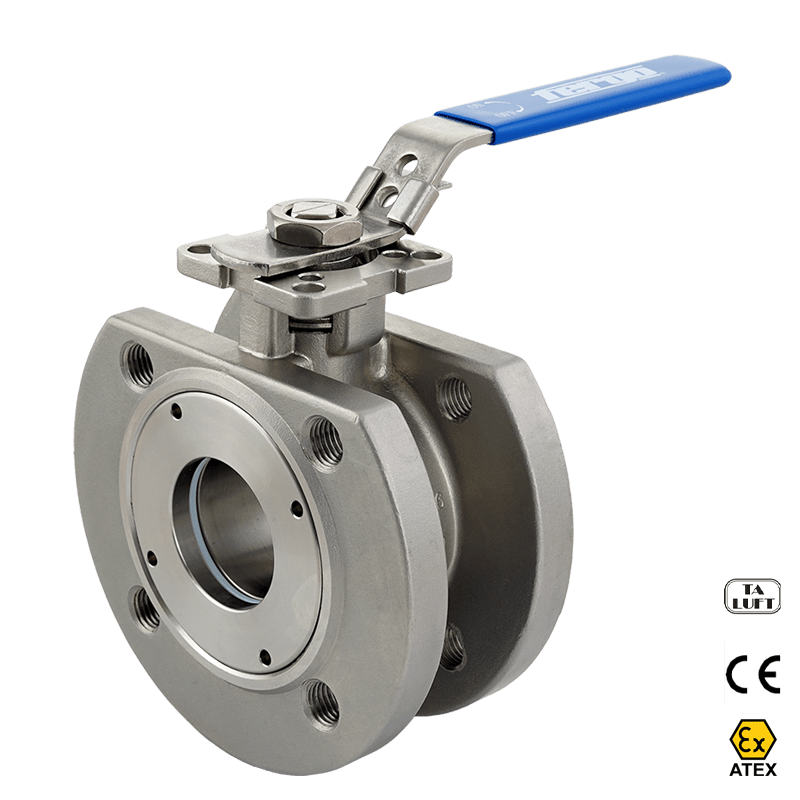

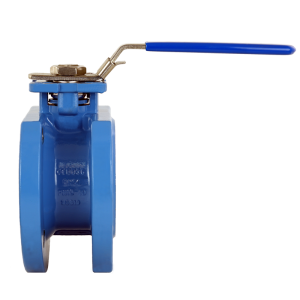

Die Betätigung kann wahlweise manuell über einen Handhebel oder automatisiert über pneumatische und elektrische Antriebe erfolgen, wodurch sie flexibel einsetzbar sind. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

Kugelhahn KH156-SSTHF (Art.-Nr.: 100-1610-xx)

  • DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
  • Bauform: Kompaktkugelhahn
  • Voller Durchgang
  • Gehäuse: 1.4408 (A351 CF8M), Stahl 1.0619 (WCB)
  • Kugel: 1.4408
  • Dichtung Kugel: TFM1600 (PTFE)
  • Temp. (min./max.): -29°C bis +175°C
  • Montageflansch nach ISO 5211
  • TA Luft
  • ATEX Ex II 2 GD c T3
  • SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016

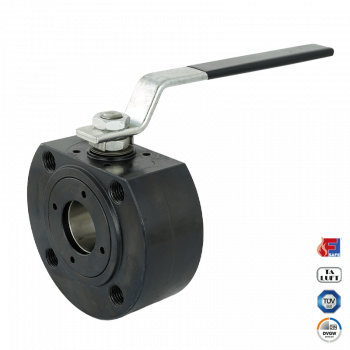

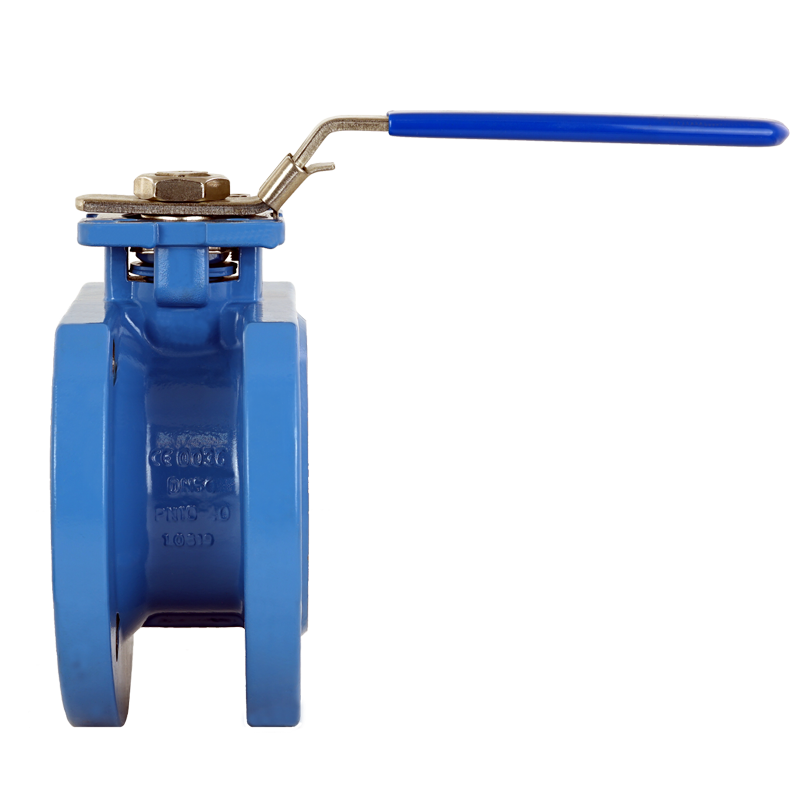

  • Betätigung: Handhebel, pneumatischen & elektrischen Antrieben

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150

Flanschanschluss

PN10, PN16, PN40, PN25

Gehäusematerial

1.0619, ASTM A351, A216 WCB, 1.4404

Kugelmaterial

1.4408, 1.4308

Kugelsitz

PTFE, TFM1600, RTFE

Anschluss

Flansche
