Totraumfreier Plattenschieber – beidseitig dichtend mit integrierter Schabwirkung
Der Plattenschieber FB700 ist ein totraumfreier Stoffschieber mit beidseitiger Abdichtung und
integrierter Schabwirkung. Sein glatter, durchgehender Durchgang im Gehäuse verhindert, dass
sich Feststoffe im Gehäuseboden ansammeln – ein häufiges Problem bei herkömmlichen
Plattenschiebern. Gleichzeitig reinigt die in die Plattenführung integrierte Schabfunktion
die Schieberplatte bei jedem Schließvorgang und sorgt so für dauerhaft zuverlässige Dichtheit.
Die neue U-Profil-Dichtung mit Stahlkernarmierung ist das technische Herzstück des FB700.
Sie gewährleistet eine beidseitige Abdichtung bis zum vollen Nenndruck und bietet gleichzeitig
eine hohe Formstabilität und Standzeit – auch bei feststoffhaltigen, abrasiven oder faserigen
Medien. Das einteilige Zwischenflanschgehäuse wird zwischen genormte PN10-Flansche nach
EN 1092-1
eingebaut. CE-Kennzeichnung nach Druckgeräterichtlinie 2014/68/EU.
Technische Daten des Stoffschiebers FB700
- Nennweiten: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Flanschanschluss: PN10 Standard (PN16, ANSI 150 auf Anfrage)
- Bauform: Zwischenflansch (Wafer) einteilig – auch als LUG-Version lieferbar
- Beidseitig dichtend – totraumfreier voller Durchgang
- U-Profil-Dichtung mit Stahlkernarmierung (EPDM, NBR oder Viton)
- Plattenführung mit integrierter Schabwirkung
- Betriebstemperatur: −20 °C bis +90 °C
- Max. Betriebsdruck: 10 bar
Gehäuse- und Plattenwerkstoffe
- Plattenschieber Grauguss GG25: Standardlösung für Kläranlagen,
Abwassertechnik, Papier- und Zellstoffindustrie. Schieberplatte SS304L (1.4306),
Spindel SS303 (1.4305). Optional auch in GGG40. - Plattenschieber Edelstahl 1.4408 / 1.4571: für chemische Industrie,
Lebensmittelverarbeitung und Pharma. Schieberplatte SS316L (1.4404). Für hochabrasive
Medien auch in Hardox lieferbar.
FB700 vs. FB200 – warum der totraumfreie Plattenschieber?
Der FB700 ist die Weiterentwicklung des bewährten
Plattenschiebers FB200.
Die drei entscheidenden Verbesserungen:
- Totraumfreier Durchgang: Kein Hohlraum im Gehäuseboden, in dem sich
Feststoffe ansammeln und die Funktion beeinträchtigen können. Besonders relevant bei
faserigen, klebrigen oder stark verschmutzten Medien. - Integrierte Schabwirkung: Die Plattenführung reinigt die Schieberplatte
bei jedem Schließzyklus automatisch – weniger Wartung, höhere Betriebssicherheit. - U-Profil-Dichtung mit Stahlkern: Höhere Formstabilität als
konventionelle O-Ring- oder Flachdichtungen. Beidseitige Abdichtung bis zum vollen
Nenndruck.
Stoffschieber pneumatisch, elektrisch oder manuell – Betätigungsarten
- Handrad steigende Spindel: Schieberstellung direkt ablesbar
- Handrad nicht steigende Spindel: platzsparend bei begrenzter Bauhöhe
- Stoffschieber pneumatisch doppeltwirkend: schnelle Schaltzyklen für
automatisierte Prozessanlagen - Stoffschieber pneumatisch einfachwirkend (Fail-Close): federschließend
bei Druckluftverlust - Schnellschluss-Handhebel: Platte schließt in einer Bewegung – für
Silos und Notabsperrungen - Elektromotor (AUMA): Fernbetätigung über 4–20 mA oder Feldbus
- Getriebe mit Handrad / Kettenrad: für große Nennweiten oder schwer
zugängliche Einbaulagen
Dichtungswerkstoffe
Die U-Profil-Dichtung des FB700 ist in drei Elastomer-Varianten lieferbar:
- EPDM: Wasser, Heißwasser, Abwasser, Laugen (−20 °C bis +90 °C)
- NBR: Mineralöle, Hydraulikflüssigkeiten, Fette (−20 °C bis +90 °C)
- Viton (FKM): Säuren, Kohlenwasserstoffe, chemisch aggressive Medien
Packungsoptionen: PTFE+NBR, PTFE+EPDM oder PTFE+Viton – abgestimmt auf Medium und
Temperaturprofil.
Einsatzbereiche des totraumfreien Plattenschiebers
- Kläranlagen und kommunale Abwassertechnik – Schlämme, Fasern, Feststoffe
- Papier- und Zellstoffindustrie – Fasersuspensionen
- Chemische und petrochemische Prozessanlagen
- Lebensmittelverarbeitung und Pharmaindustrie (Edelstahl)
- Kraftwerke – Gips-Slurry, Rauchgasentschwefelung
- Schüttguthandling, Silobefüllung und -entleerung
Plattenschieber FB700 online kaufen bei Fergo
Der totraumfreie Stoffschieber FB700 ist bei Fergo in allen Varianten
ab Lager bestellbar.
Für einseitige Abdichtung bietet Fergo den
Plattenschieber FM200
bis DN1200. Für beidseitige Abdichtung in größeren Nennweiten bis DN600 steht der
Plattenschieber FB200
zur Verfügung. Für individuelle Konfigurationen oder Sonderwerkstoffe
kontaktieren Sie Fergo.

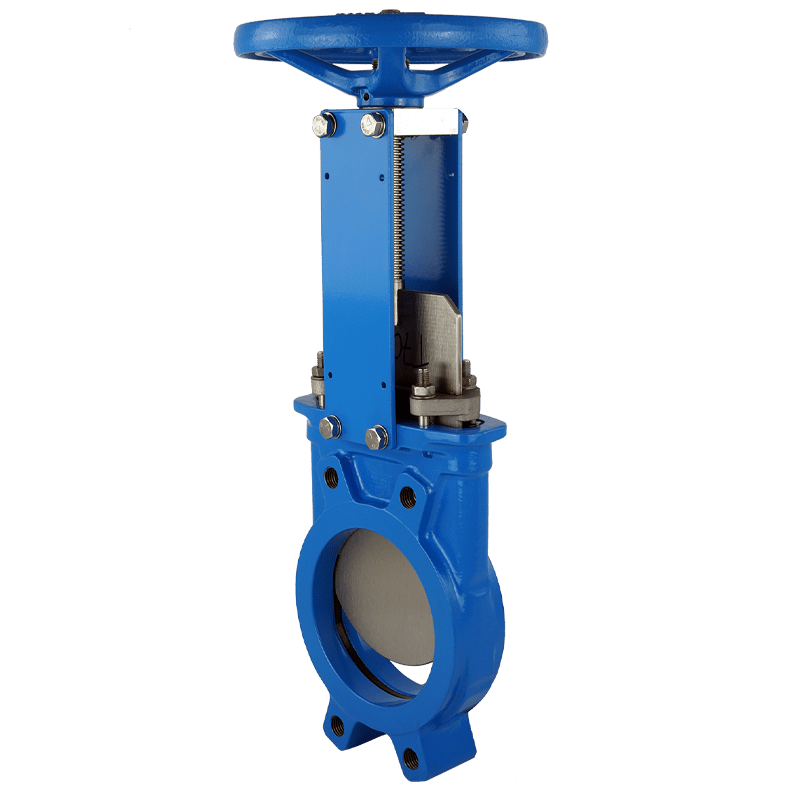

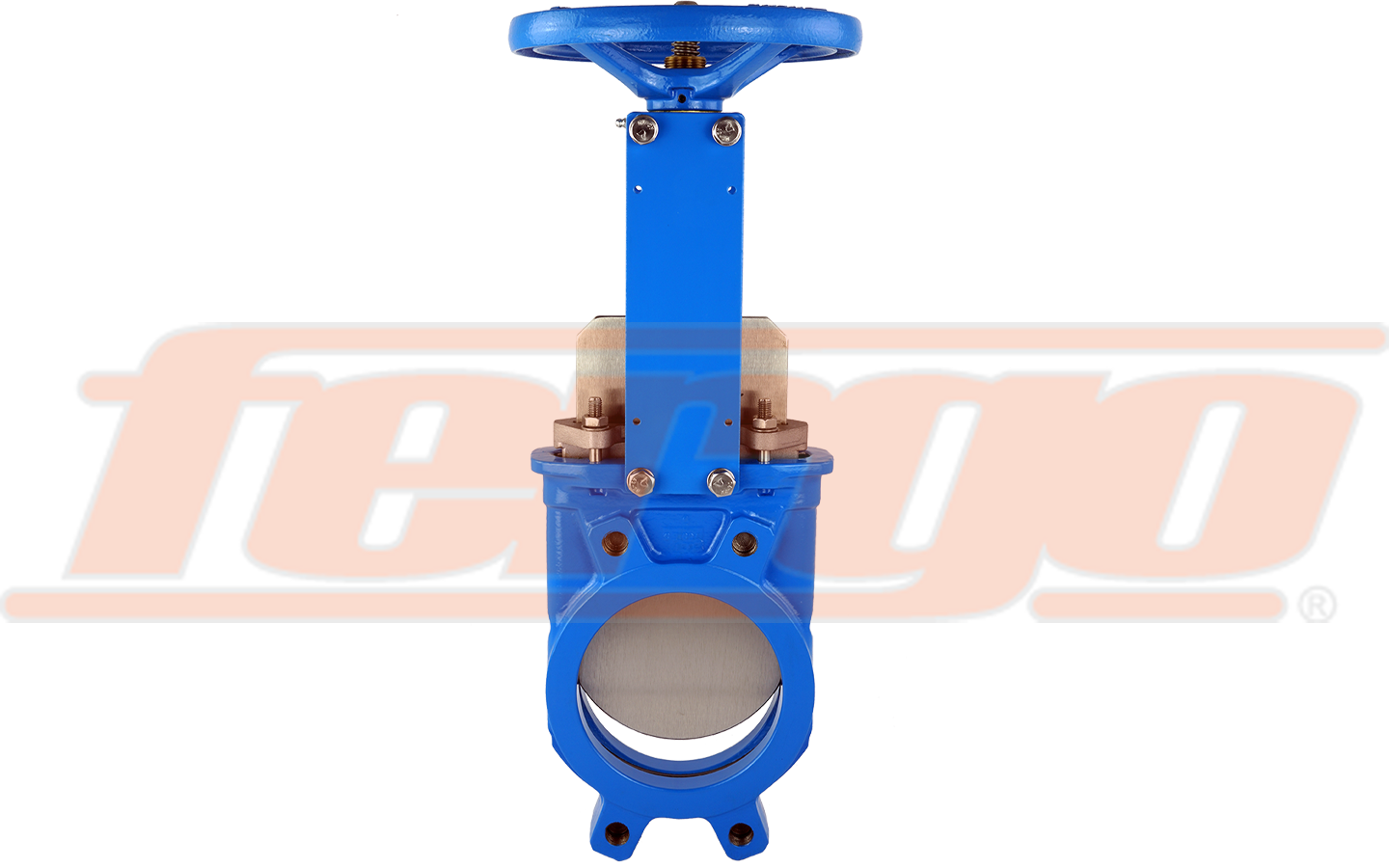

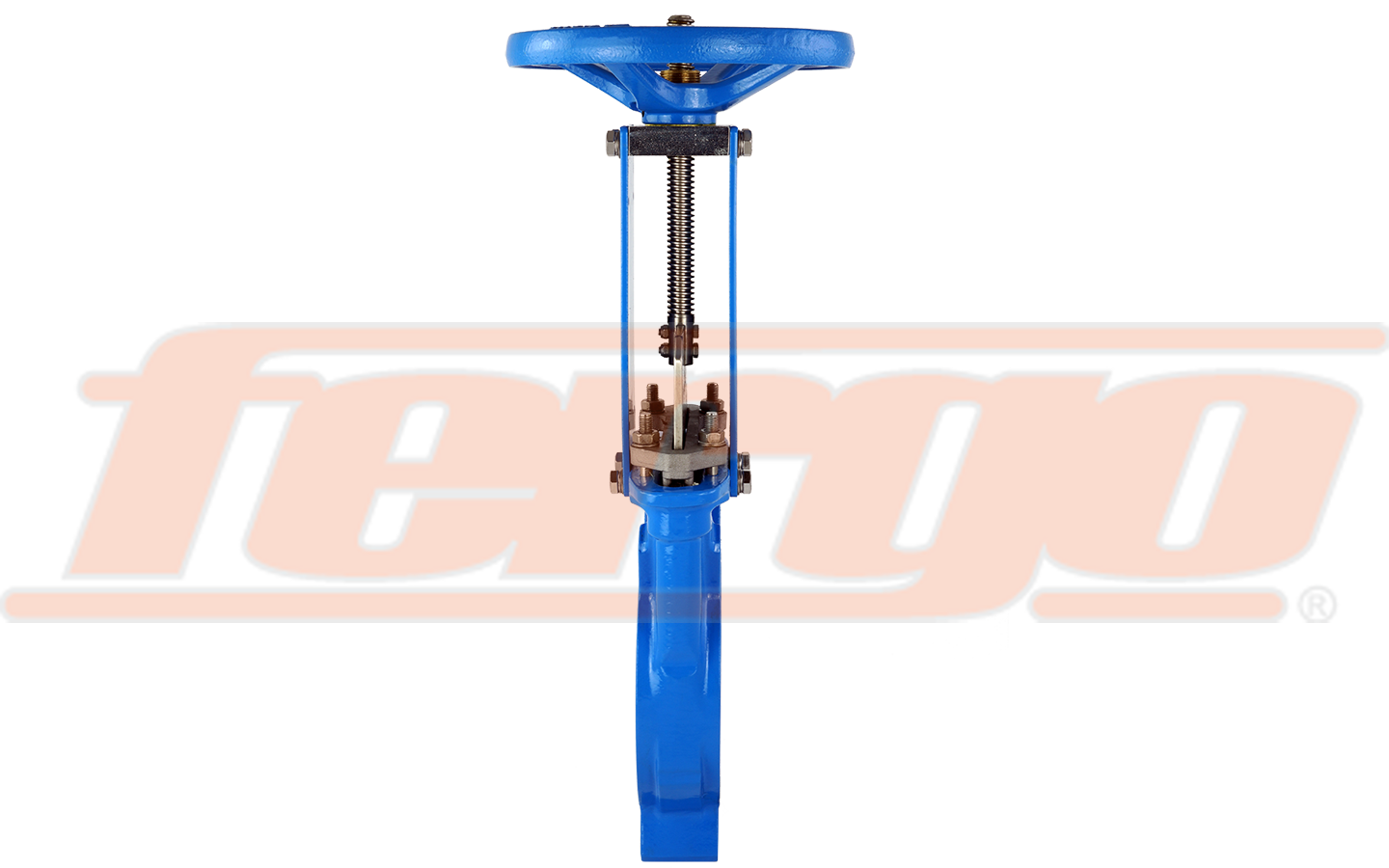

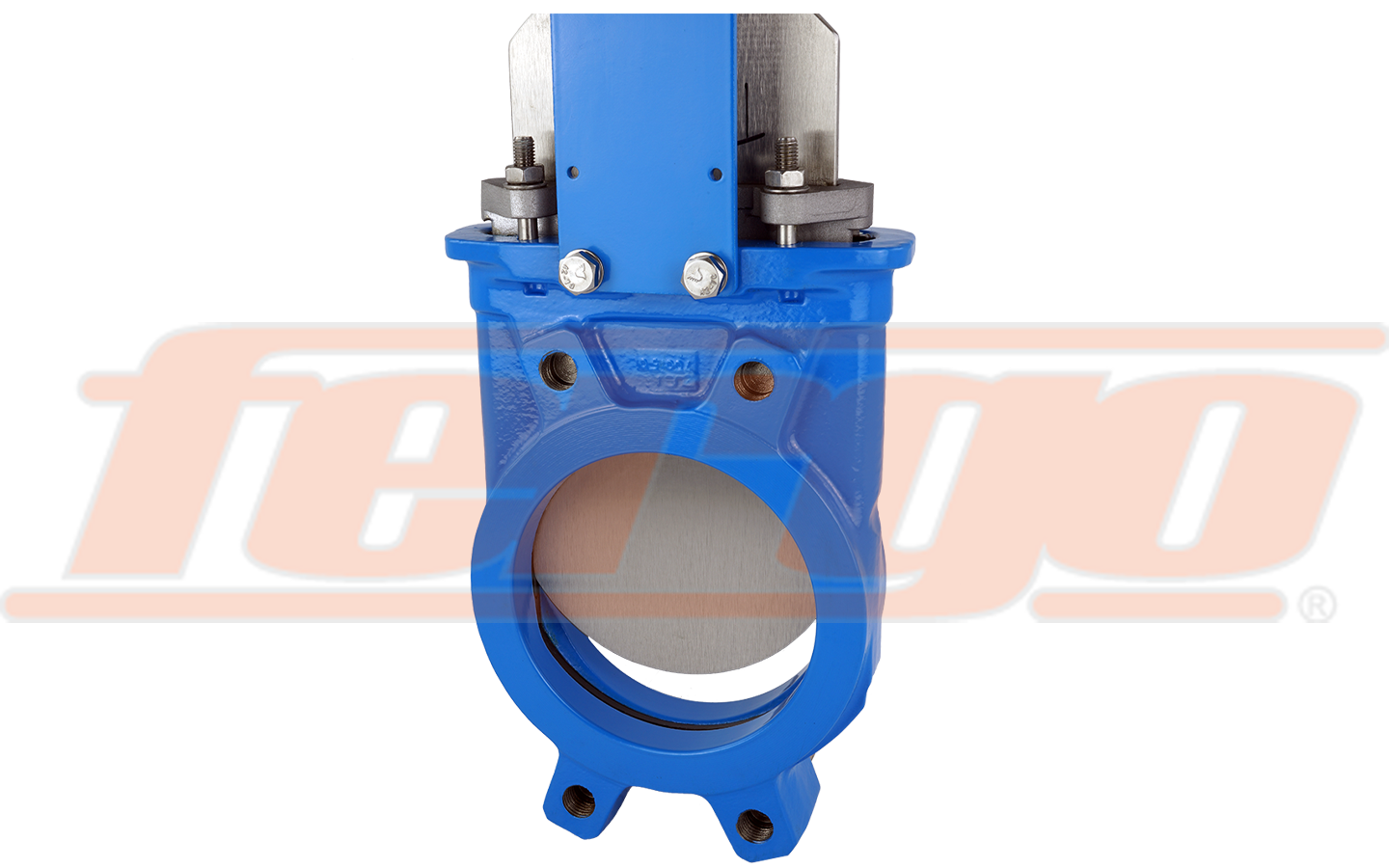

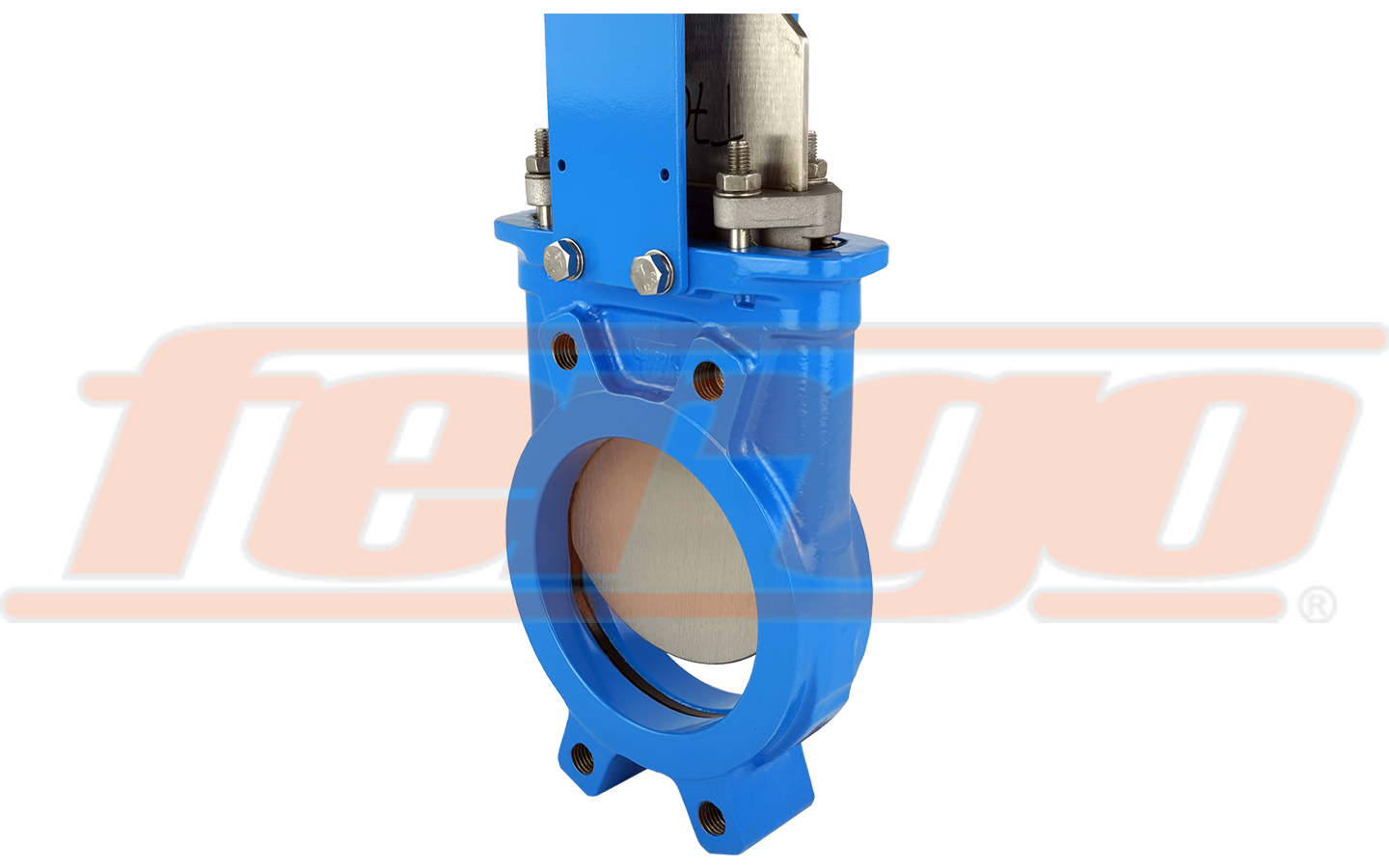

Plattenschieber FB700 mit GG25-Gehäuse und Handrad
Stoffschieber Typ: FB700-CS1ERW (Art.-Nr.: 270-3000-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FB700-CS1NRW (Art.-Nr.: 270-3001-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: Handrad mit steigender Spindel

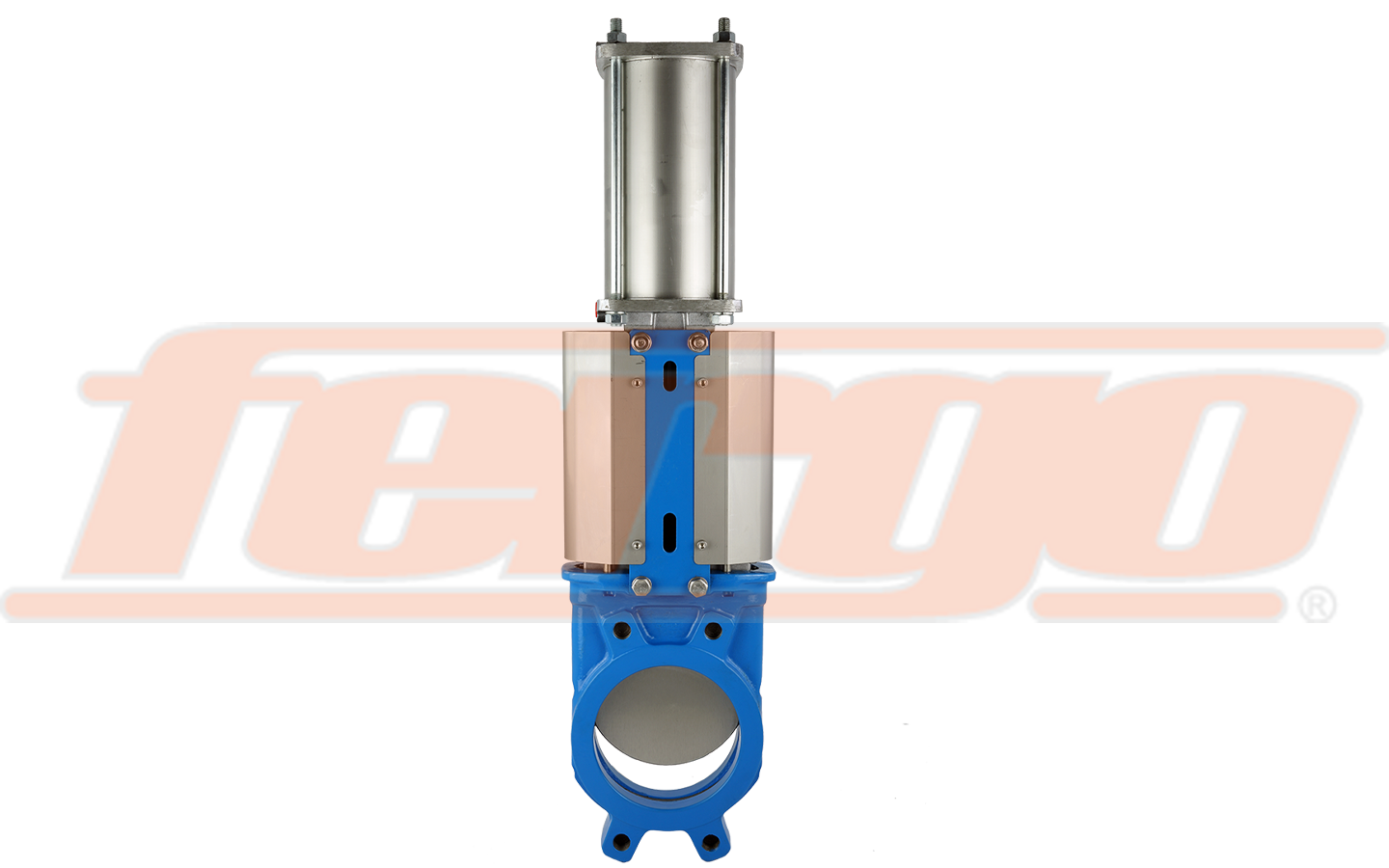

Plattenschieber FB700 mit GG25-Gehäuse und Pneumatikzylinder
Stoffschieber Typ: FB700-CS1EDW (Art.-Nr.: 270-3010-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FB700-CS1NDW (Art.-Nr.: 270-3011-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: pneumatisch doppeltwirkend

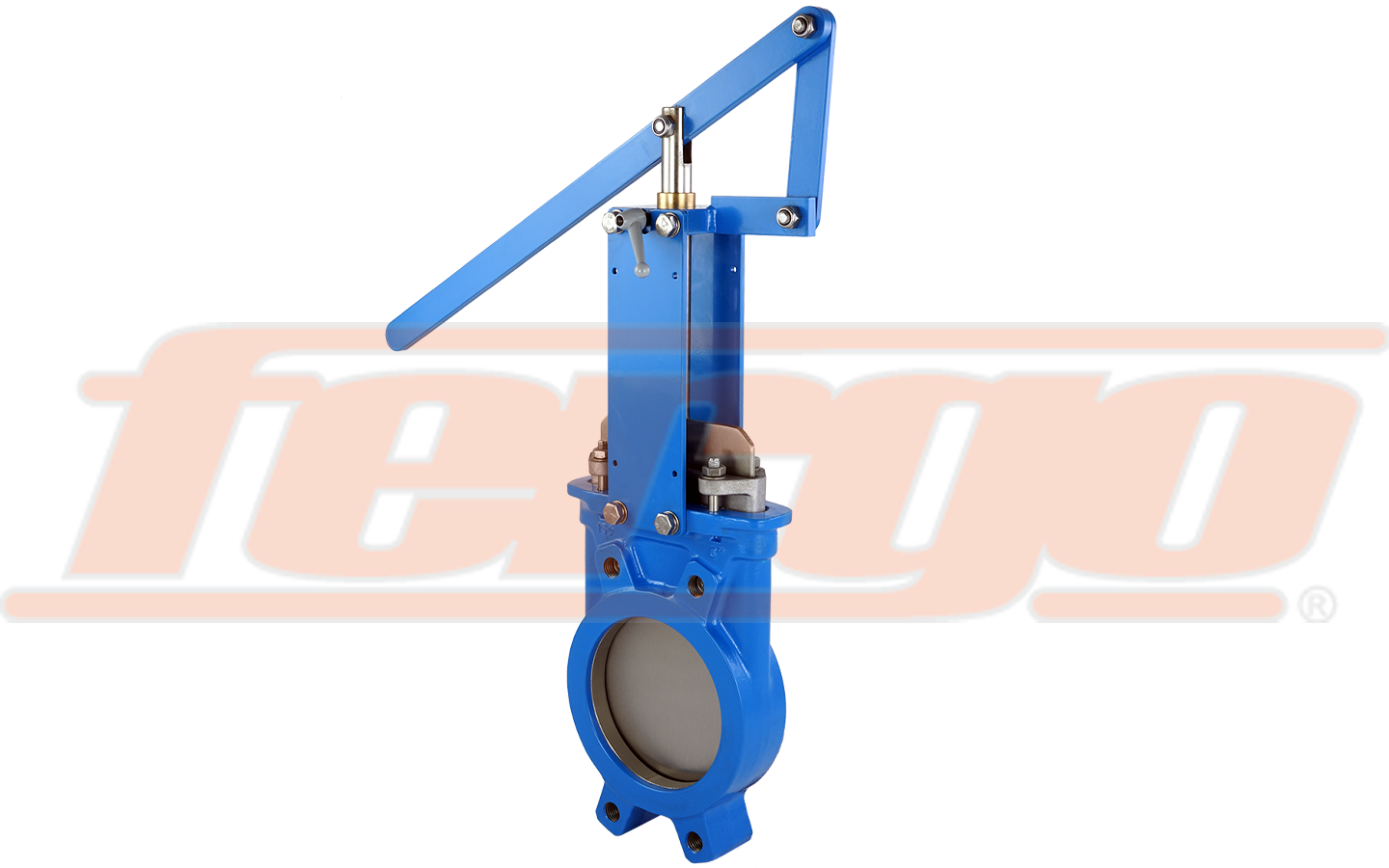

Plattenschieber FB700 mit GG25-Gehäuse und Schnellschlusshebel
Stoffschieber Typ: FB700-CS1ELW (Art.-Nr.: 270-3020-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: Schnellschlusshebel
Stoffschieber Typ: FB700-CS1NLW (Art.-Nr.: 270-3021-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
- Voller Durchgang
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
- Plattenführung mit integrierter Schabwirkung
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Temperaturbereich: -20°C bis +90°C
- Betätigung: Schnellschlusshebel
