Silo Schieber – Plattenschieber
Der FG400 Stoffschieber ist speziell für den Einsatz im Bereich Silo- und Behälterauslauf entworfen worden. Das spezielle, trichterförmige Gehäuse ermöglicht einen leichten Durchfluss des Mediums, als Beispiel seien hier Pulver oder Granulate genannt. Auch Medien mit sehr hohem Feststoffanteil gehören zum Einsatzbereich dieser Armatur. Sollten sich Feststoffe im Dichtungsbereich festsetzen, kann dieser über die serienmäßigen Spülanschlüsse mittels Druckluft freigeblasen werden. Damit die angedachte Funktionsweise stets gewährleistet werden kann, sollte der Absperrschieber horizontal unter dem Silo eingebaut werden. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

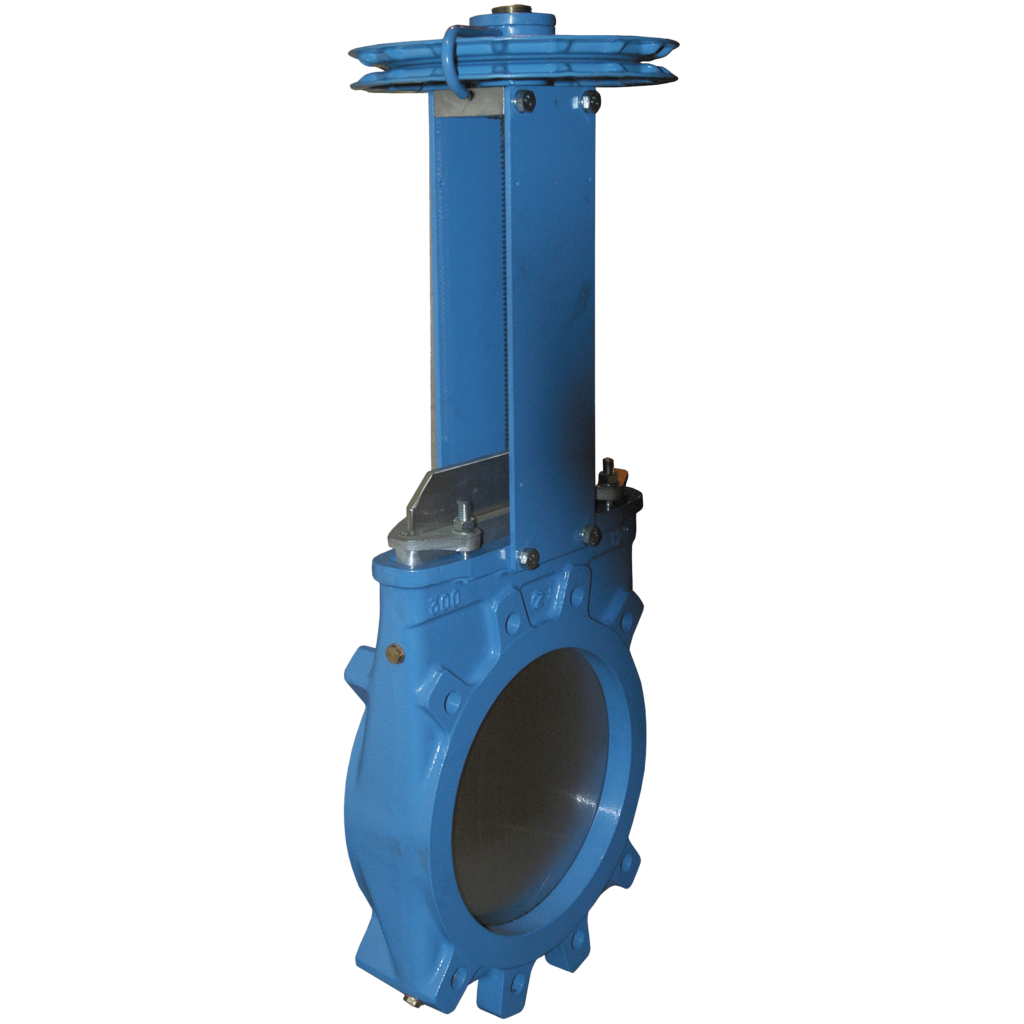

Stoffschieber Typ: FG400-CS1ERW (Art.-Nr.: 273-1003-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FG400-CS1NRW (Art.-Nr.: 273-1013-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FG400-CS1MRW (Art.-Nr.: 273-1001-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: Metall
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Plattenschieber FG400 mit GG25-Gehäuse und Pneumatikzylinder
Stoffschieber Typ: FG400-CS1EDW (Art.-Nr.: 273-1004-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FG400-CS1NDW (Art.-Nr.: 273-1014-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis 90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FG400-CS1MDW (Art.-Nr.: 273-1002-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: metallisch
- Temperaturbereich: -20°C – 120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Plattenschieber FG400 mit Edelstahl-Gehäuse und Handrad
Stoffschieber Typ: FG400-SSERW (Art.-Nr.: 273-1007-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FG400-SSNRW (Art.-Nr.: 273-1009-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FG400-SSMRW (Art.-Nr.: 273-1005-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metall
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Plattenschieber FG400 mit Edelstahl-Gehäuse und Pneumatikzylinder
Stoffschieber Typ: FG400-SSEDW (Art.-Nr.: 273-1008-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FG400-SSNDW (Art.-Nr.: 273-1010-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FG400-SSMDW (Art.-Nr.: 273-1006-xx)
- DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- Trichterförmiger Auslauf / geeignet als Siloschieber
- Serienmäßig mit Spülbohrungen
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metall
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
