Plattenschieber – Stoffschieber: Handrad, pneumatisch & elektrisch
Der FM200 ist der mit Abstand am häufigsten eingesetzte Plattenschieber der FERGO Armaturen GmbH. Durch seinen günstigen Preis und seine vielfältigen optionalen Ausbaustufen erweist sich der Stoffschieber FM200 als echter Allrounder für viele verschiedene Einsatzgebiete. Als einseitig dichtender Stoffschieber ist er ideal für den Umgang mit feststoffbeladenen Flüssigkeiten, so beispielsweise im Abwasserbereich oder auch in der Biogas-Anwendung. Optional kann die Armatur mit einer Haube versehen werden. Die Haube verhindert einen Austritt des Mediums in die Umwelt und ermöglicht eine problemlose Verbauung des Messerschiebers unter Wasser oder im Erdreich. Empfehlenswert ist die Haube auch bei hohen Druckstufen, aggressiven Flüssigkeiten sowie schädlichen Gasen.
Die genauso geniale wie einfache Konstruktion des Gehäuses sowie Sitzes garantieren einen langen, störungsfreien Betrieb bei minimalem Wartungsaufwand. Die Einsatzgebiete des FM200 Flachschiebers finden sich beispielsweise in der Papier- und Zellstoffindustrie, Kraftwerkstechnik, Wasser- und Abwassertechnik, Chemieindustrie, Lebensmittelindustrie, Schüttgutindustrie sowie in weiteren Industriezweigen. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

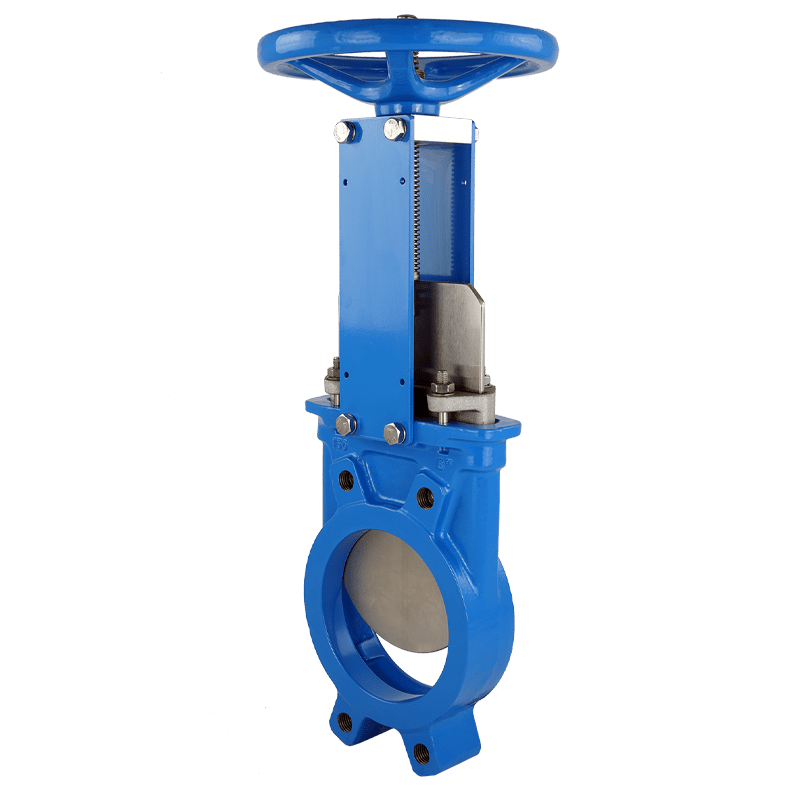

Stoffschieber Typ: FM200-CS1ERW (Art.-Nr.: 270-1000-xx)
- Nennweiten DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen / an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FM200-CS1NRW (Art.-Nr.: 270-1001-xx)
- Nennweiten DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FM200-CS1MRW (Art.-Nr.: 270-1002-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel

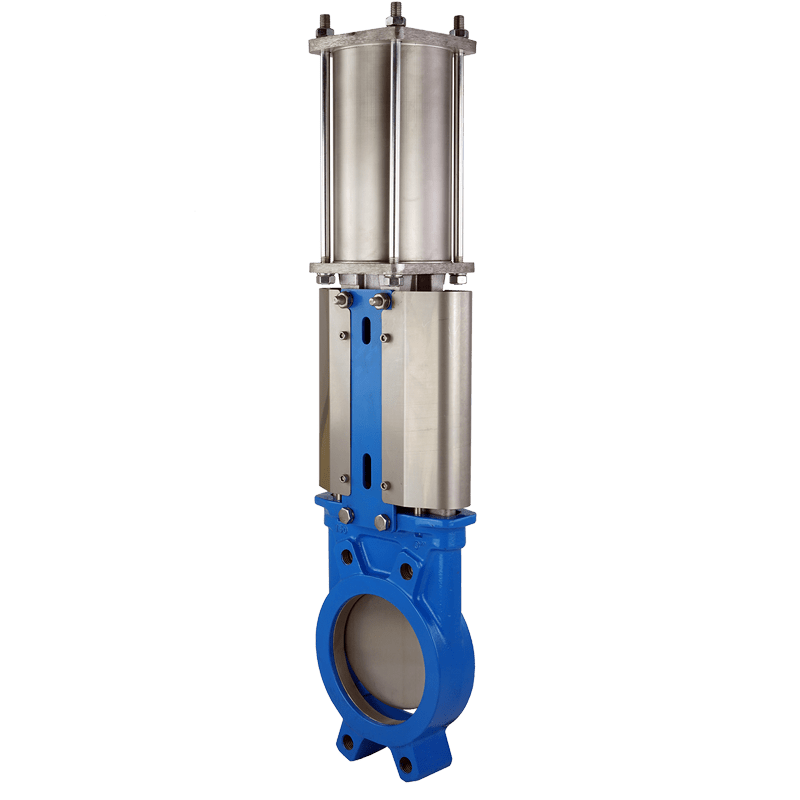

Plattenschieber FM200 mit GG25-Gehäuse und Pneumatikzylinder
Stoffschieber Typ: FM200-CS1EDW (Art.-Nr.: 270-1008-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FM200-CS1NDW (Art.-Nr.: 270-1011-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FM200-CS1MDW (Art.-Nr.: 270-1003-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend

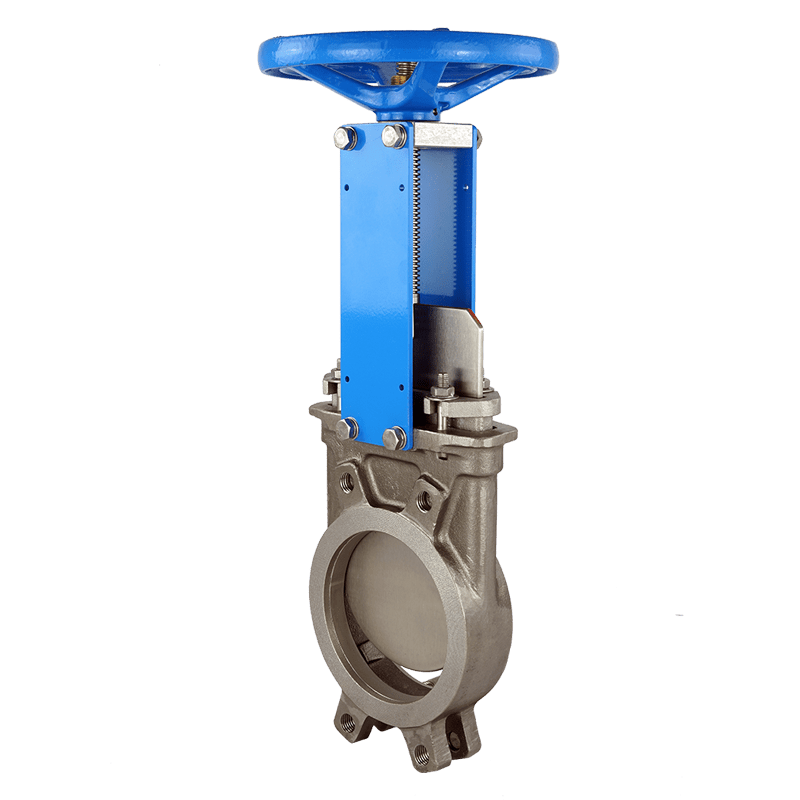

Plattenschieber FM200 mit Edelstahl-Gehäuse und Handrad
Stoffschieber Typ: FM200-SSERW (Art.-Nr.: 270-1005-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FM200-SSNRW (Art.-Nr.: 270-1015-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FM200-SSMRW (Art.-Nr.: 270-1009-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel

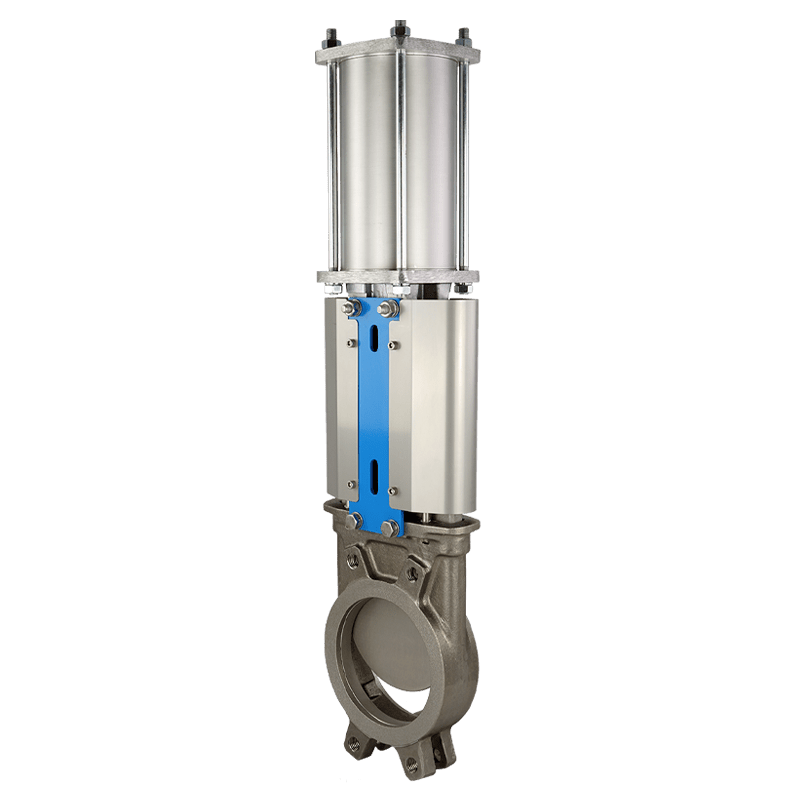

Plattenschieber FM200 mit Edelstahl-Gehäuse und Pneumatikzylinder
Stoffschieber Typ: FM200-SSEDW (Art.-Nr.: 270-1006-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FM200-SSNDW (Art.-Nr.: 270-1017-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FM200-SSMDW (Art.-Nr.: 270-1007-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Zwischenflanschgehäuse (1-teilig)
- Einseitig dichtend
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
