Beidseitig dichtender Plattenschieber aus Grauguss oder Edelstahl
Der Plattenschieber FB200 ist ein beidseitig dichtender Stoffschieber für die Absperrung feststoffhaltiger, viskoser und abrasiver Medien in industriellen Rohrleitungssystemen. Im Gegensatz zu einseitig dichtenden Schiebern sperrt der FB200 in beiden Durchflussrichtungen zuverlässig ab – ein entscheidender Vorteil in Anlagen, in denen die Strömungsrichtung wechselt oder der Schieber von beiden Seiten unter Druck stehen kann.
Eine scharfkantige Edelstahl-Schieberplatte fährt guillotineartig durch das Medium und schneidet Fasern, Schlämme und Granulate. Das einteilige Zwischenflanschgehäuse (Wafer) ermöglicht einen schnellen Einbau zwischen genormte PN10-Flansche nach EN 1092-1. Alle Plattenschieber entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung.
Technische Daten des Stoffschiebers FB200
- Nennweiten: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 (Sondergrößen bis DN1200)
- Flanschanschluss: PN10 Standard (PN16, ANSI 150 auf Anfrage)
- Bauform: Zwischenflansch (Wafer), einteilig – auch als LUG-Ausführung lieferbar
- Beidseitig dichtend
- Betriebstemperatur: −20 °C bis +120 °C (dichtungsabhängig)
- Max. Betriebsdruck: 10 bar
Gehäuse- und Plattenwerkstoffe
Der Plattenschieber Grauguss GG25 ist die wirtschaftlichste Lösung für Kläranlagen, Abwassertechnik, Papier- und Zellstoffindustrie und Kraftwerke. Die Schieberplatte besteht aus SS304L (1.4306), die Spindel aus SS303 (1.4305). Optional ist das Gehäuse auch in GGG40 für höhere mechanische Belastung lieferbar.
Der Plattenschieber Edelstahl 1.4408 (CF8M) eignet sich für die chemische Industrie, Lebensmittelverarbeitung, Pharma und aggressive Suspensionen. Hier besteht die Schieberplatte aus SS316L (1.4404) – mit höherer Korrosionsbeständigkeit durch den erhöhten Molybdänanteil. Für extrem abrasive Medien im Bergbau oder in der Zementindustrie ist die Schieberplatte auch in Hardox verfügbar.
Stoffschieber pneumatisch, elektrisch oder manuell – acht Betätigungsarten
- Handrad steigende Spindel: Schieberstellung direkt ablesbar – Standard für selten geschaltete Absperrstellen in Kläranlagen und Prozessleitungen
- Handrad nicht steigende Spindel: platzsparend bei begrenzter Bauhöhe
- Stoffschieber pneumatisch doppeltwirkend: schnelle Schaltzyklen für automatisierte Prozessanlagen
- Stoffschieber pneumatisch einfachwirkend (Fail-Close): federschließend bei Druckluftverlust – für Sicherheitsabsperrungen
- Schnellschluss-Handhebel: Platte schließt in einer Hebelbewegung – für Silos, Dosieranlagen und Notabsperrungen
- Elektromotor (AUMA): Fernbetätigung über 4–20 mA oder Feldbus
- Getriebe mit Handrad: für große Nennweiten mit hohen Drehmomenten
- Kettenrad: für schwer zugängliche Einbaulagen
Dichtungswerkstoffe und Packungsoptionen
Der beidseitig dichtende Plattenschieber kann mit sieben verschiedenen Sitzringwerkstoffen an den jeweiligen Einsatzfall angepasst werden:
- EPDM: Wasser, Heißwasser, Abwasser, Laugen (−20 °C bis +120 °C)
- NBR: Mineralöle, Hydraulikflüssigkeiten, Fette (−20 °C bis +90 °C)
- Viton (FKM): Säuren, Kohlenwasserstoffe, höhere Temperaturen
- Silikon: Lebensmittel- und Pharmaanwendungen
- PTFE: universelle chemische Beständigkeit
- Flucast ABP: hochabrasive Medien, Bergbau-Slurries
- Metallisch: Dampf, Flugasche, Zement, Temperaturen bis +400 °C
Die Stopfbuchspackung ist in den Ausführungen PTFE, Grafit, PTFE+NBR, PTFE+EPDM und PTFE+Viton verfügbar – abgestimmt auf Medium und Temperaturprofil.
Einsatzbereiche des Plattenschiebers FB200
Der beidseitig dichtende Plattenschieber eignet sich für alle Anwendungen, in denen eine Absperrung in beiden Druckrichtungen gefordert ist:
- Kläranlagen und kommunale Abwassertechnik
- Papier- und Zellstoffindustrie – Fasersuspensionen
- Chemische und petrochemische Prozessanlagen
- Lebensmittelverarbeitung und Pharmaindustrie (Edelstahl)
- Kraftwerke – Flugasche, Gips-Slurry, Rauchgasentschwefelung
- Bergbau und Zement – hochabrasive Slurries (Hardox-Platte)
- Silobefüllung und -entleerung von Granulaten und Schüttgütern
Plattenschieber FB200 online kaufen bei Fergo
Der beidseitig dichtende Stoffschieber FB200 ist bei Fergo in allen Werkstoff-, Dichtungs- und Betätigungskombinationen ab Lager bestellbar. Für einseitige Abdichtung bietet Fergo den Plattenschieber FM200 in Nennweiten bis DN1200. Der totraumfreie Plattenschieber FB700 bietet beidseitige Abdichtung mit zusätzlicher Schabwirkung. Als Schieber mit durchgehender Platte steht der Stoffschieber FL300 zur Verfügung. Für individuelle Konfigurationen, Sonderwerkstoffe (Duplex, Hastelloy, Titan) oder Sondernennweiten steht das Fergo-Team beratend zur Verfügung – Anfrage stellen.
Plattenschieber Handrad
Plattenschieber Typ: FB200-CS1ERW (Art.-Nr.: 270-2000-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen / an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FB200-CS1NRW (Art.-Nr.: 270-2001-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Plattenschieber Typ: FB200-CS1MRW (Art.-Nr.: 270-2002-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel

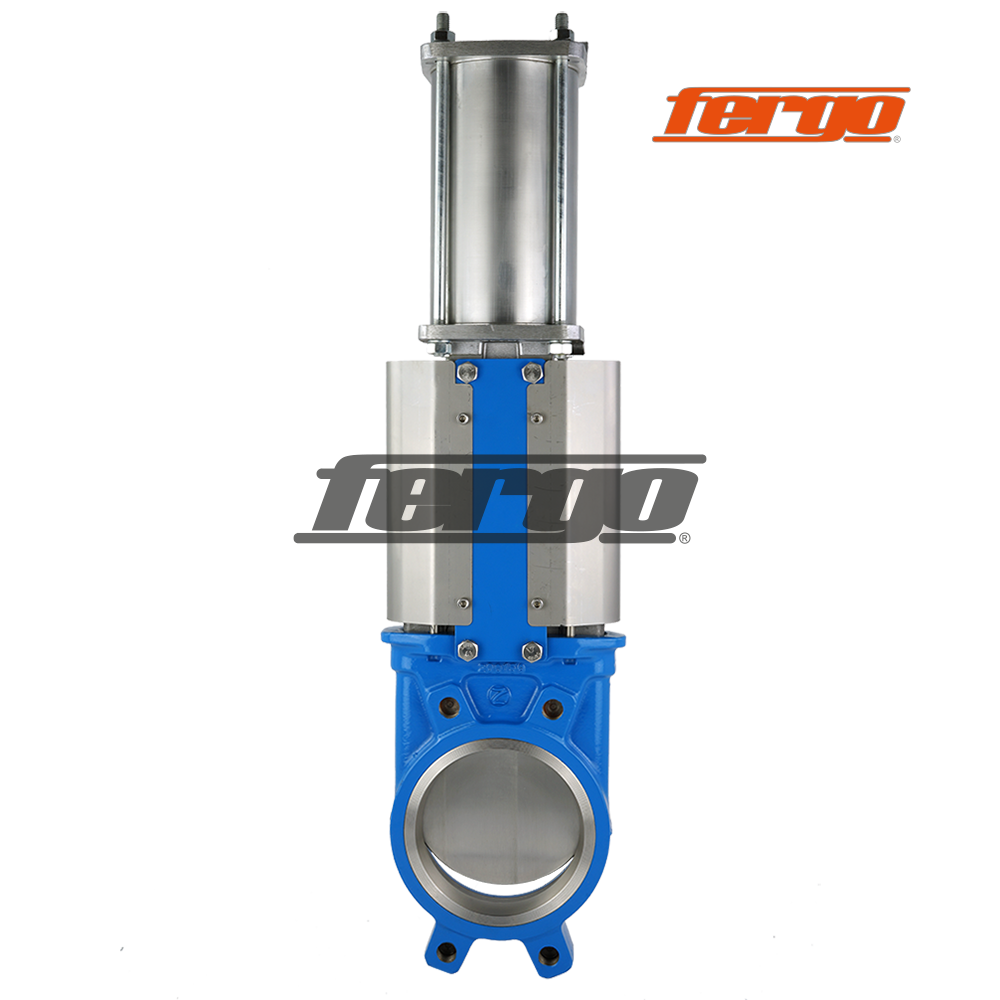

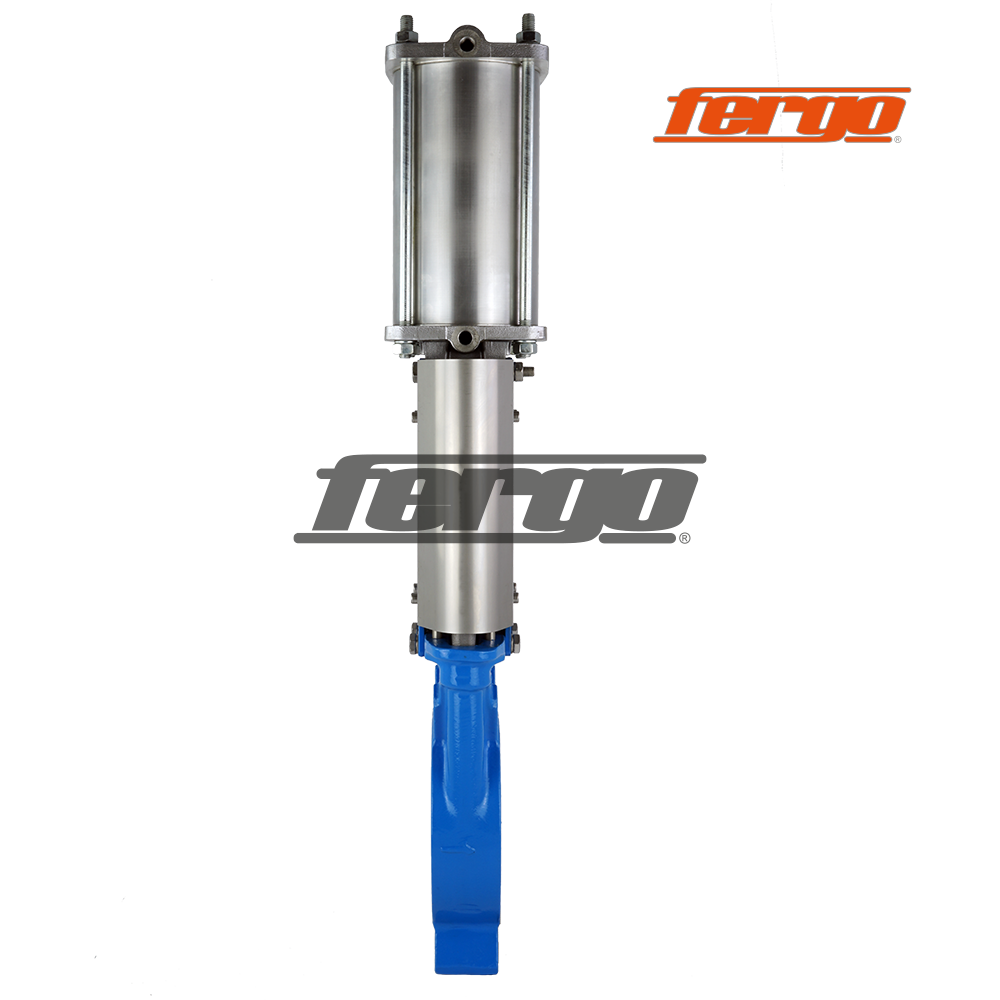

Plattenschieber Pneumatikzylinder
Stoffschieber Typ: FB200-CS1EDW (Art.-Nr.: 270-2008-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FB200-CS1NDW (Art.-Nr.: 270-2011-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Stoffschieber Typ: FB200-CS1MDW (Art.-Nr.: 270-2003-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: GG25
- Schieberplatte: SS304L (1.4306)
- Spindel: SS303 (1.4305)
- Sitzring: metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Plattenschieber Handrad
Plattenschieber Typ: FB200-SSERW (Art.-Nr.: 270-2005-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Fergo-Stoffschieber Typ: FB200-SSNRW (Art.-Nr.: 270-2015-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Stoffschieber Typ: FB200-SSMRW (Art.-Nr.: 270-2009-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: Handrad mit steigender Spindel
Plattenschieber Pneumatikzylinder
Stoffschieber Typ: FB200-SSEDW (Art.-Nr.: 270-2006-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: EPDM
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Fergo-Stoffschieber Typ: FB200-SSND (Art.-Nr.: 270-2017-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: NBR
- Temperaturbereich: -20°C bis +90°C
- Packung: PTFE-Synt./NBR/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
Fergo-Stoffschieber Typ: FB200-SSMDW (Art.-Nr.: 270-2007-xx)
- DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse (1-teilig)
- BEIDSEITIG DICHTEND
- Zum Einbau zwischen/an Flansche PN10
- Gehäuse: CF8M (1.4408)
- Schieberplatte: SS316L (1.4404)
- Spindel: SS303 (1.4305)
- Sitzring: Metallisch
- Temperaturbereich: -20°C bis +120°C
- Packung: PTFE-Synt./EPDM/PTFE-Synt.
- Betätigung: pneumatisch doppeltwirkend
