Zwischenflansch Rückschlag Armaturen RF101
Unser Typ RF101 ist eine Doppelflügel-Rückschlagklappe, welche sich bestens für die meisten Standard-Anwendungen eignet. Die Klappenflügel sind mit starken Federn gespannt, so dass sich das RF101 zuverlässig selbsttätig verschließt. Genau wie auch ein Rückschlagventil, kann diese Doppelflügel-Rückschlagklappe RF101 beliebig in die Rohrleitung eingebaut werden – sowohl horizontal als auch vertikal. Wir bieten Ihnen Rückschlagarmaturen in großer Auswahl an – gefertigt aus den unterschiedlichsten Werkstoffen sowie in vielen variablen Bauarten. Kontaktieren Sie unser Verkaufsbüro, um zu diesem Thema umfassend und kostenlos beraten zu werden. Einen Überblick über die RF101 finden Sie unter „Techn. Daten“ sowie im Datenblatt unter „Downloads“.

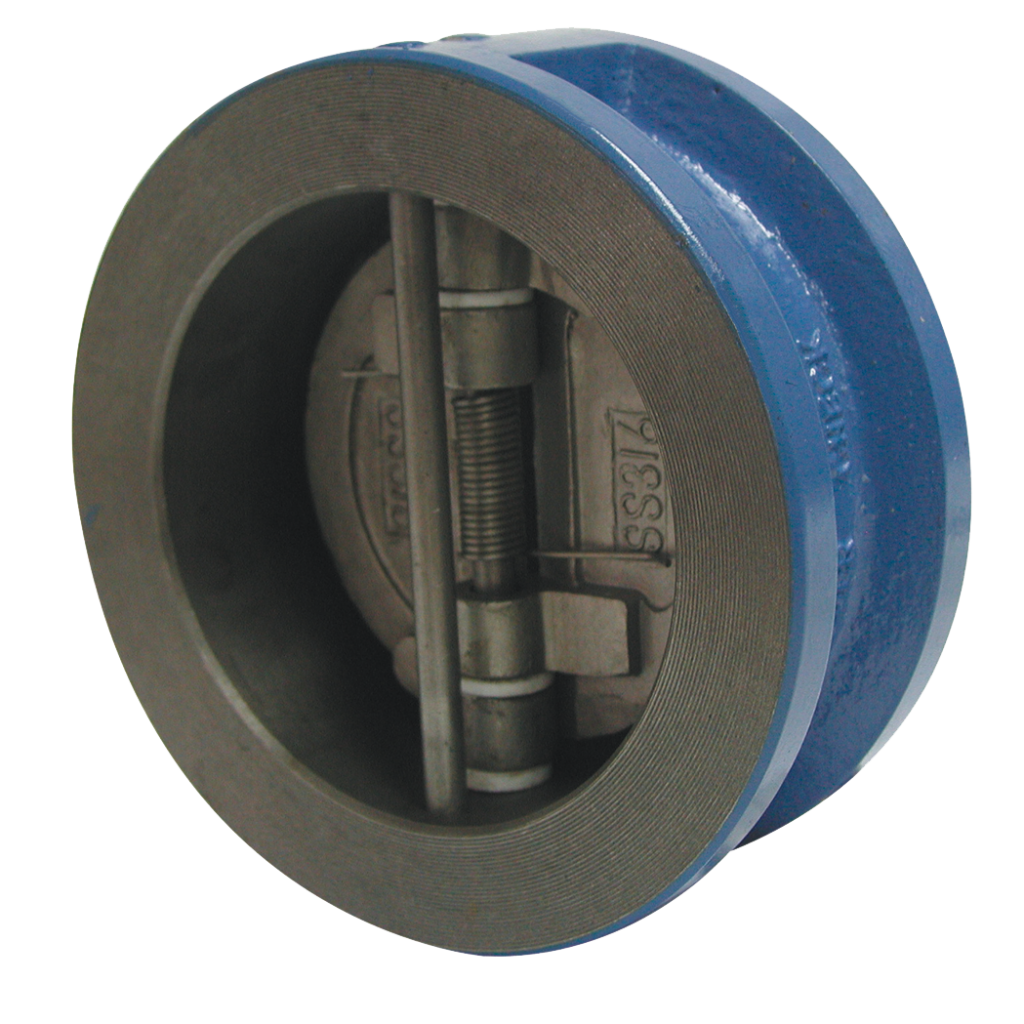

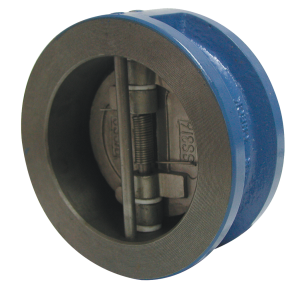

Rückschlagklappe RF101-CSNFW (Art.-Nr.: 302-1010-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Ausführung: Zwischenflanschgehäuse
• Einbau zwischen Flansche nach DIN PN10/16
• Gehäuse: GG 25
• Flügel: 1.4408
• Welle & Feder: Edelstahl 1.4408
• Dichtung: NBR
• Baulänge nach EN 558-1
• Druckbereich: 0-16 bar
• Max. Betriebstemperatur: +100°C
Produktbezeichnung
Rückschlagklappe
Nennweiten
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
Flanschanschluss
PN10, PN16
Baulänge
DIN EN 558-1
Gehäusematerial
GG25
Klappendichtung
NBR
Feder
1.4408
Druckstufe
PN16
