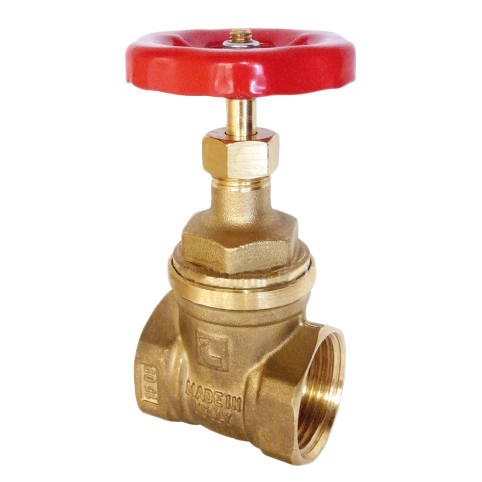

Absperrschieber Messing Typ VA100 — Messing-Schieber mit Gewindemuffe für Trinkwasser und Heizung
Der Absperrschieber Messing Typ VA100 ist ein Messing-Absperrschieber mit Gewindemuffe in CW617N. Er eignet sich für Trinkwasser-, Heizungs- und Klimainstallationen. Gehäuse und Keil bestehen aus Messing CW617N. Zudem ist die Sitzfläche metallisch dichtend. Der Absperrschieber Messing PN16 deckt die Abmessungen ½″ bis 4″ bei einem Betriebsdruck von 16 bar ab. Außerdem erfolgt der Anschluss über beidseitige Gewindemuffen mit Innengewinde nach DIN EN ISO 228. Darüber hinaus sind NPT-Gewinde nach ANSI B2.1 ab 2½″ verfügbar. Des Weiteren erfolgt die Betätigung über ein Handrad aus Stahl. Der Betriebstemperaturbereich liegt zwischen 0 °C und 150 °C. Dampfleitungen sind nicht zulässig. Abschließend liefert FERGO den Absperrschieber Messing 4 Zoll ab Lager.
Technische Daten und Anschluss des Absperrschiebers Messing
Der Absperrschieber Messing ist in den Abmessungen ½″, ¾″, 1″, 1¼″, 1½″, 2″, 2½″, 3″ und 4″ verfügbar. Die Druckstufe beträgt PN16 bei einem maximalen Betriebsdruck von 16 bar. Zudem liegt die maximale Betriebstemperatur bei 150 °C. Der Anschluss erfolgt über beidseitige Innengewinde (IG/IG) nach DIN EN ISO 228. Darüber hinaus ist ab 2½″ alternativ ein NPT-Gewinde nach ANSI B2.1 lieferbar. Der Messing Schieber CW617N bietet einen Volldurchgang. Dadurch minimiert er den Druckverlust in der Rohrleitung. Das Handrad aus Stahl ist rot lackiert.
Werkstoffe und Aufbau des Absperrschiebers Messing
Gehäuse und Keil bestehen aus CW617N. Zudem bietet diese entzinkungsbeständige Messinglegierung eine hohe Korrosionsbeständigkeit in Trinkwasser- und Heizungssystemen. Die metallisch dichtende Sitzfläche gewährleistet eine zuverlässige Absperrung ohne Elastomerdichtung. Darüber hinaus ermöglicht der Absperrschieber Innengewinde mit beidseitigen Gewindemuffen eine schnelle Montage in bestehenden Rohrleitungen ohne Flanschverbindung. Die kompakte Bauform eignet sich für Einbausituationen mit begrenztem Platzangebot.
Einsatzbereiche und Bestellung des Absperrschiebers Messing
Der Absperrschieber Messing sichert Rohrleitungen in Trinkwasserinstallationen, Heizungsanlagen, Klimasystemen und zahlreichen industriellen Anwendungen zuverlässig ab. Der Metallsitz eignet sich für Wasser und andere Flüssigkeiten bei Temperaturen bis 150 °C. Außerdem ist der Betrieb in Dampfleitungen nicht zulässig. Darüber hinaus vereinfachen die beidseitigen Gewindemuffen den Einbau und Austausch in bestehenden Leitungen. Abschließend steht das FERGO-Team für Sonderlösungen, Projektmengen oder technische Beratung zur Verfügung.
