Flanschanschluss VA421

Wir verfügen über ein breites Spektrum an Absperrschiebern für viele unterschiedliche Anwendungen. Egal, ob Sie Keilflachschieber oder Keilrundschieber in den Werkstoffen GG25, GGG40 oder Edelstahl benötigen, bis DN300 haben wir diese vorrätig auf Lager. Unsere Keilschieber sind mit metallischer Dichtung sowie mit gummiertem Keil, wahlweise NBR oder EPDM, versehen. Standardmäßig sind unsere Keilschieber mit einem Handrad ausgerüstet. Es ist jedoch auch möglich einzelne Serien mit pneumatischen oder elektrischen Antrieben sowie Schnellschlusshebel auszustatten.

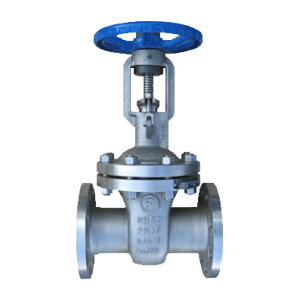

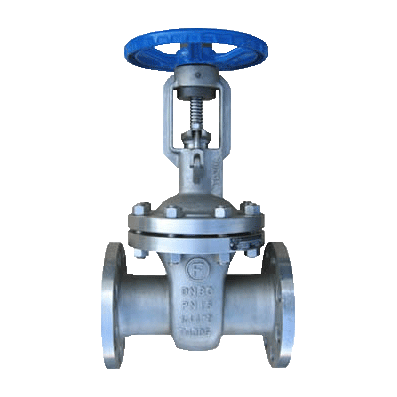

Keilrundschieber VA421, PN16 (Art.Nr.: 201-0075-xx)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Mit Kombikopf (ISO-Flansch)
• Ausführung nach DIN 3352
• Rundschieber mit elastischem Keil und außenliegender, steigender Spindel
• Voller Durchgang
• Flanschanschluss nach EN 1092-1, PN16, Form B1
• Baulänge nach DIN EN 558-1, Grundreihe 15
• Gehäuse/Haube/Keil: 1.4408
• Spindel: 1.4401
• Gehäusedichtung: Grafit/Metall
• Betätigung: Handrad

Keilrundschieber VA421, PN25 (Art.-Nr.: 201-0076-xx)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Mit Kombikopf (ISO-Flansch)
• Ausführung nach DIN 3352
• Rundschieber mit elastischem Keil und außenliegender, steigender Spindel
• Voller Durchgang
• Flanschanschluss nach EN 1092-1, PN25, Form B1
• Baulänge nach DIN EN 558-1, Grundreihe 15
• Gehäuse/Haube/Keil: 1.4408
• Spindel: 1.4401
• Gehäusedichtung: Grafit/Metall
• Betätigung: Handrad

Produktbezeichnung

Absperrschieber

Betätigungen

Handrad steigende Spindel

Nennweiten

DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Flanschanschluss

PN10, PN16, PN25

Baulänge

DIN EN 558-1 Reihe 15

Gehäusematerial

1.4408

Druckstufe

PN25, PN16, PN10

Anschluss

Flansche
