Zwischenflansch Absperrklappe: PN10/16/150lbs
Die Absperrklappe AK200 ist die Zwischenflanschversion (Wafer-Type) unserer erfolgreichen Anflanschklappe AK201 (Lug-Type). Die AK200 und AK201 bieten eine gute Qualität zum überaus günstigen Budgetpreis und werden erfolgreich für viele Standardanwendungen eingesetzt. Selbstverständlich ist die AK200 in verschiedenen Varianten lieferbar. Das Gehäuse besteht zwar immer aus Sphäroguss GGG40 und die Klappenscheibe immer aus Edelstahl, aber die Sitzringe können in NBR, EPDM und Viton ausgeliefert werden. Dank des EN ISO 5211-Aufbauflansches können Sie die Betätigung der AK200 beliebig wählen: Handhebel, Handrad mit Getriebe, elektrisch, pneumatisch einfachwirkend sowie doppeltwirkend. Die FERGO Armaturen GmbH bietet Ihnen eine große Fülle unterschiedlichster Absperrklappen an. Kontaktieren Sie einfach einen unserer Berater, um das geeignete Modell für Sie zu finden.
Absperrklappe Typ AK200-D2SELW DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse zum Einbau zw. Flansche PN10/16/150lbs
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 150µm
- Klappenscheibe: CF8M (1.4408)
- Welle: AISI 420
- Nenndruck (max.): 16bar
- Sitzring: EPDM
- Temp. (min. max.): -10°C bis +120°C

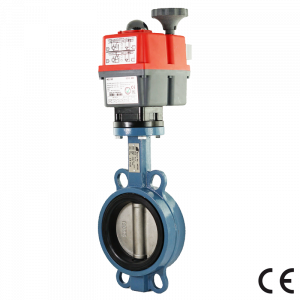

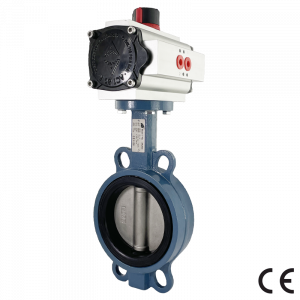

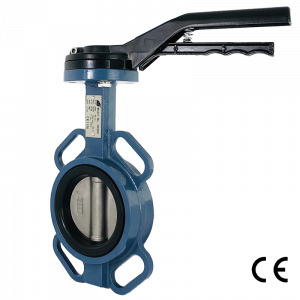

- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Absperrklappe Typ AK200-D2SNLW DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Zwischenflanschgehäuse zum Einbau zw. Flansche PN10/16/150lbs
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 150µm
- Klappenscheibe: CF8M (1.4408)
- Welle: AISI 420
- Nenndruck (max.): 16bar
- Sitzring: NBR
- Temp. (min. max.): -10°C bis +80°C
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Produktbezeichnung
Absperrklappe
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Flanschanschluss
PN10, PN16, ANSI 150
Baulänge
EN 558 S20
Gehäusematerial
GGG40
Klappe
CF8M
Klappendichtung
EPDM, NBR, FPM/FKM (Viton)
Druckstufe
PN16
