Zwischenflansch Rückschlag Armaturen RK100 Rückschlagklappen

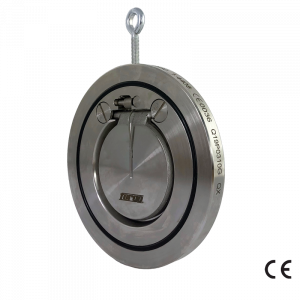

Zwischenflansch Rückschlagklappe
Die Zwischenflansch-Rückschlagklappe RK100 zeichnet sich durch eine minimale Baulänge und vielseitigen Einsatzbereich aus. Die RK100 wird ganz einfach zwischen die Flansche geklemmt und benötigt dank integriertem Dichtring keine zusätzliche Flanschdichtung. Darüber hinaus ist die RK100 in vielen verschiedenen Gehäuse-, Klappen- und Dichtring-Werkstoffen lieferbar. Somit kann die Rückschlagklappe RK100 auf Ihren speziellen Einsatzfall hin optimiert werden. Diese Armatur kann mit verschieden starken Rückstellfedern, aber auch ohne Feder ausgeliefert werden. Dadurch kann der Öffnungsdruck den jeweiligen Erfordernissen und Bedingungen vor Ort optimal angepasst werden. Einen Überblick über die vielen Varianten der RK100 finden Sie unter „Techn. Daten“ sowie im Datenblatt unter „Downloads“. Wir bieten Ihnen Rückschlagarmaturen in großer Auswahl an – gefertigt aus unterschiedlichen Werkstoffen sowie in vielen variablen Bauarten. Kontaktieren Sie unser Verkaufsbüro, um zu diesem Thema umfassend und kostenlos beraten zu werden.
Jetzt Kaufen – Zum Fergo Shop
Zwischenflansch-Rückschlagklappen aus Edelstahl ohne Federrückstellung
Zwischenflanschrückschlagklappe RK100-SSEOW (Art.-Nr.: 301-1021-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Ohne Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagklappe RK100-SSNOW (Art.-Nr.: 301-1024-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Ohne Federrückstellung
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagklappe RK100-SSVOW (Art.-Nr.: 301-1022-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Ohne Federrückstellung
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagklappe RK100-SSTOW (Art.-Nr.: 301-1023-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Ohne Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflanschrückschlagklappe RK100-SSMOW (Art.-Nr.: 301-1025-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Ohne Federrückstellung
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Dichtung: metallisch
• Temperaturbereich: -25°C bis +300°C
Zwischenflansch-Rückschlagklappen aus Edelstahl mit Federrückstellung
Zwischenflanschrückschlagklappe RK100-SSEFW (Art.-Nr.: 301-1042-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Feder: Edelstahl (1.4571)
• Mit Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagklappe RK100-SSNFW (Art.-Nr.: 301-1041-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Feder: Edelstahl (1.4571)
• Mit Federrückstellung
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagklappe RK100-SSVFW (Art.-Nr.: 301-1043-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Feder: Edelstahl (1.4571)
• Mit Federrückstellung
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagklappe RK100-SSTFW (Art.-Nr.: 301-1044-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Mit Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflanschrückschlagklappe RK100-SSMFW (Art.-Nr.: 301-1045-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Mit Federrückstellung
• Gehäuse: Edelstahl (1.4408)
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4401)
• Feder: Edelstahl (1.4571)
• Dichtung: metallisch
• Temperaturbereich: -25°C bis +300°C
Zwischenflansch-Rückschlagklappen aus Stahl ohne Federrückstellung
Zwischenflanschrückschlagklappe RK100-LSEOW (Art.-Nr.: 301-1032-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Ohne Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagklappe RK100-LSNOW (Art.-Nr.: 301-1031-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Ohne Federrückstellung
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagklappe RK100-LSVOW (Art.-Nr.: 301-1033-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Ohne Federrückstellung
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagklappe RK100-LSTOW (Art.-Nr.: 301-1034-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Ohne Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflanschrückschlagklappe RK100-LSMOW (Art.-Nr.: 301-1035-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Ohne Federrückstellung
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1.4305/1.4401/1.4571)
• Dichtung: metallisch
• Temperaturbereich: -10°C bis +300°C (bis zu -25°C bei 75% vom Nenndruck)
Zwischenflansch-Rückschlagklappen aus Stahl mit Federrückstellung
Zwischenflanschrückschlagklappe RK100-LSEFW (Art.-Nr.: 301-1027-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagklappe RK100-LSNFW (Art.-Nr.: 301-1026-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagklappe RK100-LSVFW (Art.-Nr.: 301-1028-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagklappe RK100-LSTFW (Art.-Nr.: 301-1029-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1,4305/1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflanschrückschlagklappe RK100-LSMFW (Art.-Nr.: 301-1030-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Mit Federrückstellung
• Gehäuse: Stahl (1.0619), verzinkt
• Klappe: Edelstahl (1.4408/1.4581)
• Schrauben: Edelstahl (1.4301/1.4305/1.4401/1.4571)
• Feder: Edelstahl (1.4571)
• Dichtung: metallisch
• Temperaturbereich: -10°C bis +300°C (bis zu -25°C bei 75% vom Nenndruck)
Zwischenflansch-Rückschlagklappen aus Alu-Bronze ohne Federrückstellung
Zwischenflanschrückschlagkl. RK100-A1A1EOW (Art.-Nr.: 301-1155-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Ohne Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagkl. RK100-A1A1NOW (Art.-Nr.: 301-1154-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Ohne Federrückstellung
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagkl. RK100-A1A1VOW (Art.-Nr.: 301-1156-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Ohne Federrückstellung
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagkl. RK100-A1A1TOW (Art.-Nr.: 301-1157-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Ohne Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflansch-Rückschlagklappen aus Alu-Bronze mit Federrückstellung
Zwischenflanschrückschlagkl. RK100-A1A1EFW (Art.-Nr.: 301-1151-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Schrauben: ALU-Bronze (2.0975)
• Feder: Hastelloy C4 (2.4610)
• Mit Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: -10°C bis +120°C
Zwischenflanschrückschlagkl. RK100-A1A1NFW (Art.-Nr.: 301-1150-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Schrauben: ALU-Bronze (2.0975)
• Feder: Hastelloy C4 (2.4610)
• Mit Federrückstellung
• Dichtung: NBR
• Temperaturbereich: -10°C bis +90°C
Zwischenflanschrückschlagkl. RK100-A1A1VFW (Art.-Nr.: 301-1152-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Schrauben: ALU-Bronze (2.0975)
• Feder: Hastelloy C4 (2.4610)
• Mit Federrückstellung
• Dichtung: Viton
• Temperaturbereich: -10°C bis +150°C
Zwischenflanschrückschlagkl. RK100-A1A1TFW (Art.-Nr.: 301-1153-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: ALU-Bronze (2.0975)
• Klappe: ALU-Bronze (2.0975)
• Schrauben: ALU-Bronze (2.0975)
• Feder: Hastelloy C4 (2.4610)
• Mit Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: -10°C bis +200°C
Zwischenflansch-Rückschlagklappen aus Aluminium mit Federrückstellung
Zwischenflanschrückschlagklappe RK100-ASEFW (Art.-Nr.: 301-1109-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Aluminium
• Klappe: Edelstahl (1.4305)
• Feder: Edelstahl (1.4571)
• Schrauben: Edelstahl (1.4305)
• Mit Federrückstellung
• Dichtung: EPDM
• Temperaturbereich: siehe Tabelle in unserer Dokumentation
Zwischenflanschrückschlagklappe RK100-ASNFW (Art.-Nr.: 301-1109-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Aluminium
• Klappe: Edelstahl (1.4305)
• Feder: Edelstahl (1.4571)
• Schrauben: Edelstahl (1.4305)
• Mit Federrückstellung
• Dichtung: NBR
• Temperaturbereich: siehe Tabelle in unserer Dokumentation
Zwischenflanschrückschlagklappe RK100-ASVFW (Art.-Nr.: 301-1110-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Aluminium
• Klappe: Edelstahl (1.4305)
• Feder: Edelstahl (1.4571)
• Schrauben: Edelstahl (1.4305)
• Mit Federrückstellung
• Dichtung: Viton
• Temperaturbereich: siehe Tabelle in unserer Dokumentation
Zwischenflanschrückschlagklappe RK100-ASTFW (Art.-Nr.: 301-1111-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Gehäuse: Aluminium
• Klappe: Edelstahl (1.4305)
• Feder: Edelstahl (1.4571)
• Schrauben: Edelstahl (1.4305)
• Mit Federrückstellung
• Dichtung: PTFE
• Temperaturbereich: siehe Tabelle in unserer Dokumentation
Produktbezeichnung
Rückschlagklappe
Nennweiten
DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
Flanschanschluss
PN10, ANSI 150, PN16, PN40, PN25
Gehäusematerial
1.4408, 1.0619, Messing, Aluminium, Alu-Bronze, Stahl C22.8, Hastelloy, Duplex
Klappe
1.4408, Hastelloy, Edelstahl, Alu-Bronze, Stahl, Aluminium, Messing, Rotguss, 1.0619, 1.4581, 1.4305
Klappendichtung
NBR, EPDM, Viton, PTFE, Metallisch
Feder
Edelstahl, 1.4571, Hastelloy
Druckstufe
PN40, PN25, PN16, PN10, PN6, Class 150, Class 300
