Industriearmaturen Kükenhähne

Kükenhähne von Flowserve Durco: Sleeveline & PFA kaufen

Kükenhähne aus Edelstahl 1.4408, Stahl 1.0619 oder PFA-ausgekleidetem GGG40.3, DN15 bis DN150, PN10 bis PN40 und ANSI Class 150/300, TA-Luft und Fire Safe.

Jetzt im Shop kaufen

Kükenhähne

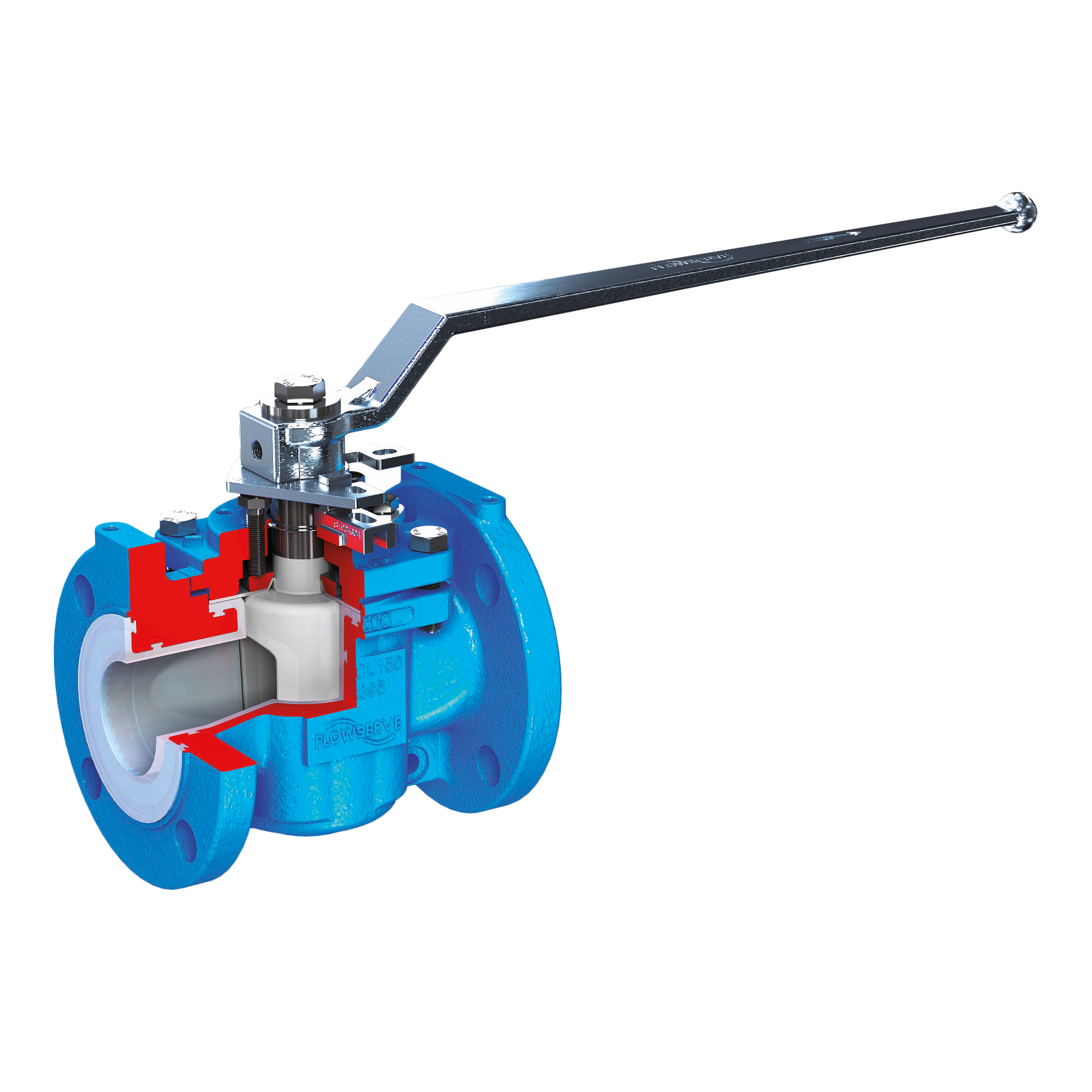

  • T4E Kükenhahn

    T4E Kükenhahn

    Nennweiten: 1/2" – 6"

    Flanschanschluss: ANSI 150

    Baulänge: ANSI B 16.10, kurz

    Gehäusematerial: GGG40+PFA

    Auskleidung: PFA

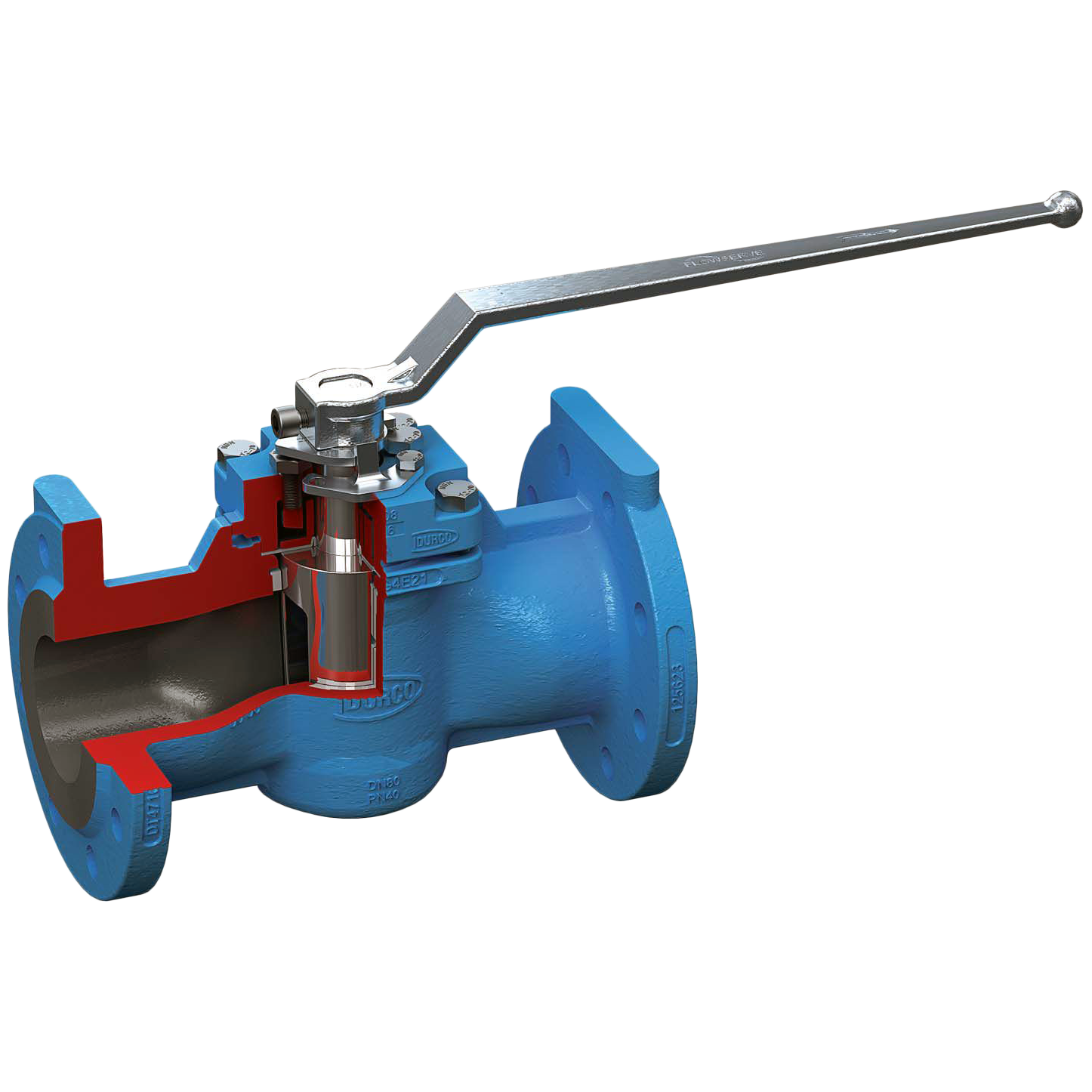

  • G4E Kükenhähne

    G4E Kükenhähne

    Nennweiten: DN15 – DN150

    Flanschanschluss: PN10, PN16, PN40, PN25

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40, 1.4408, 1.0619, Durcomet 100, Durimet 20, Chlorimet 2, Chlorimet 3, Monel, Inconel, Titan, Zirkonium

    Betätigungen: Kettenrad, Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad, Knebelgriff

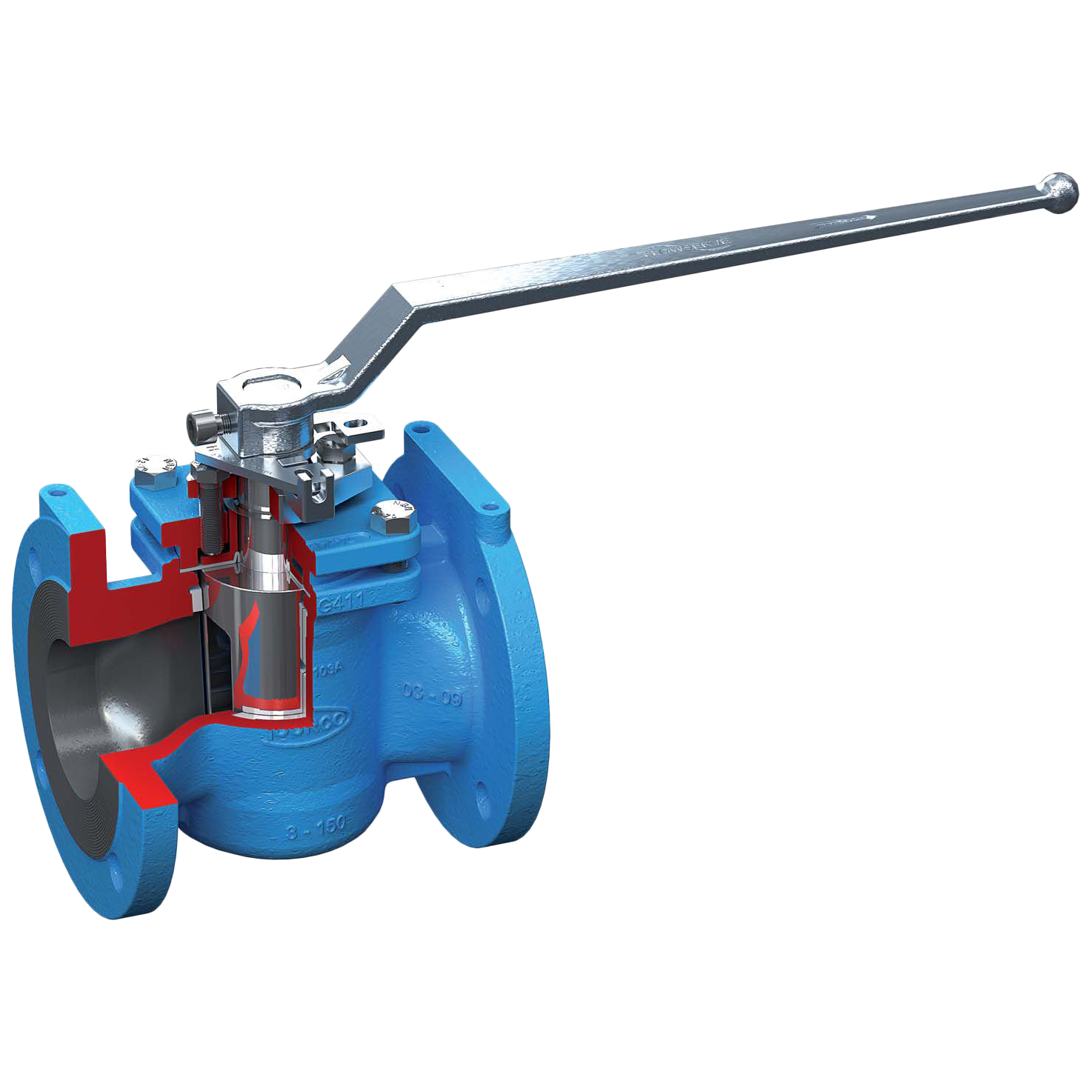

  • G4 Kükenhähne ASME

    G4 Kükenhähne ASME

    Nennweiten: 1/2" – 18"

    Flanschanschluss: ANSI 150, ANSI 300

    Baulänge: ANSI B 16.5

    Gehäusematerial: GGG40, 1.4408, 1.0619, Durcomet 100, Durimet 20, Chlorimet 2, Chlorimet 3, Monel, Inconel, Titan, Zirkonium

    Betätigungen: Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad, Knebelgriff

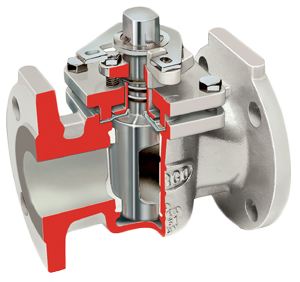

  • G4Z Kükenhahn ASME

    G4Z Kükenhahn ASME

    Nennweiten: 1/2" – 18"

    Flanschanschluss: ANSI 300

    Baulänge: ANSI B 16.10

    Gehäusematerial: Monel

    Stopfbuchspackung: Grafit

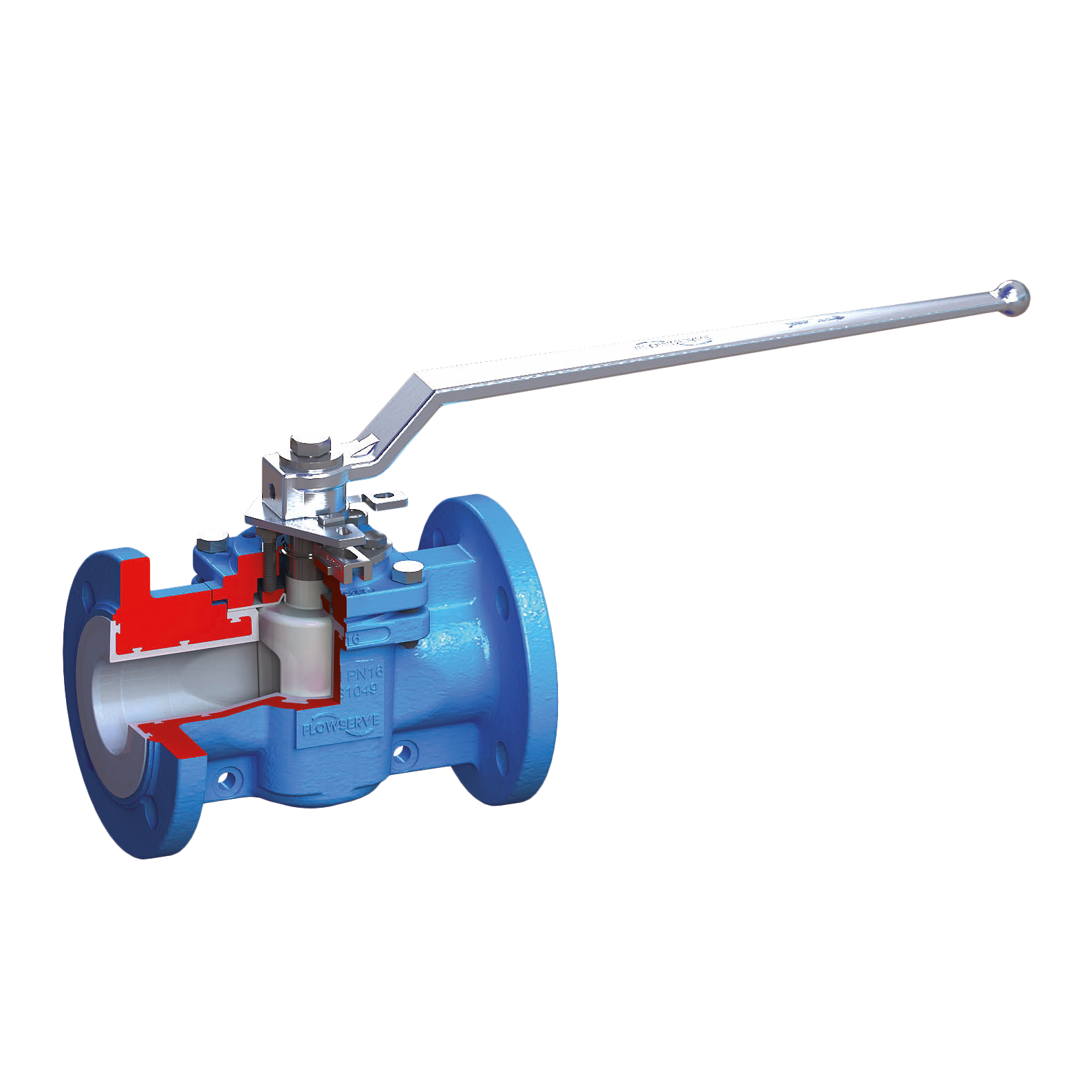

  • Flowserve Durco T4E2 Kükenhahn

    Flowserve Durco T4E2 Kükenhahn

    Nennweiten: DN15 – DN150

    Flanschanschluss: PN10, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA

    Auskleidung: PFA

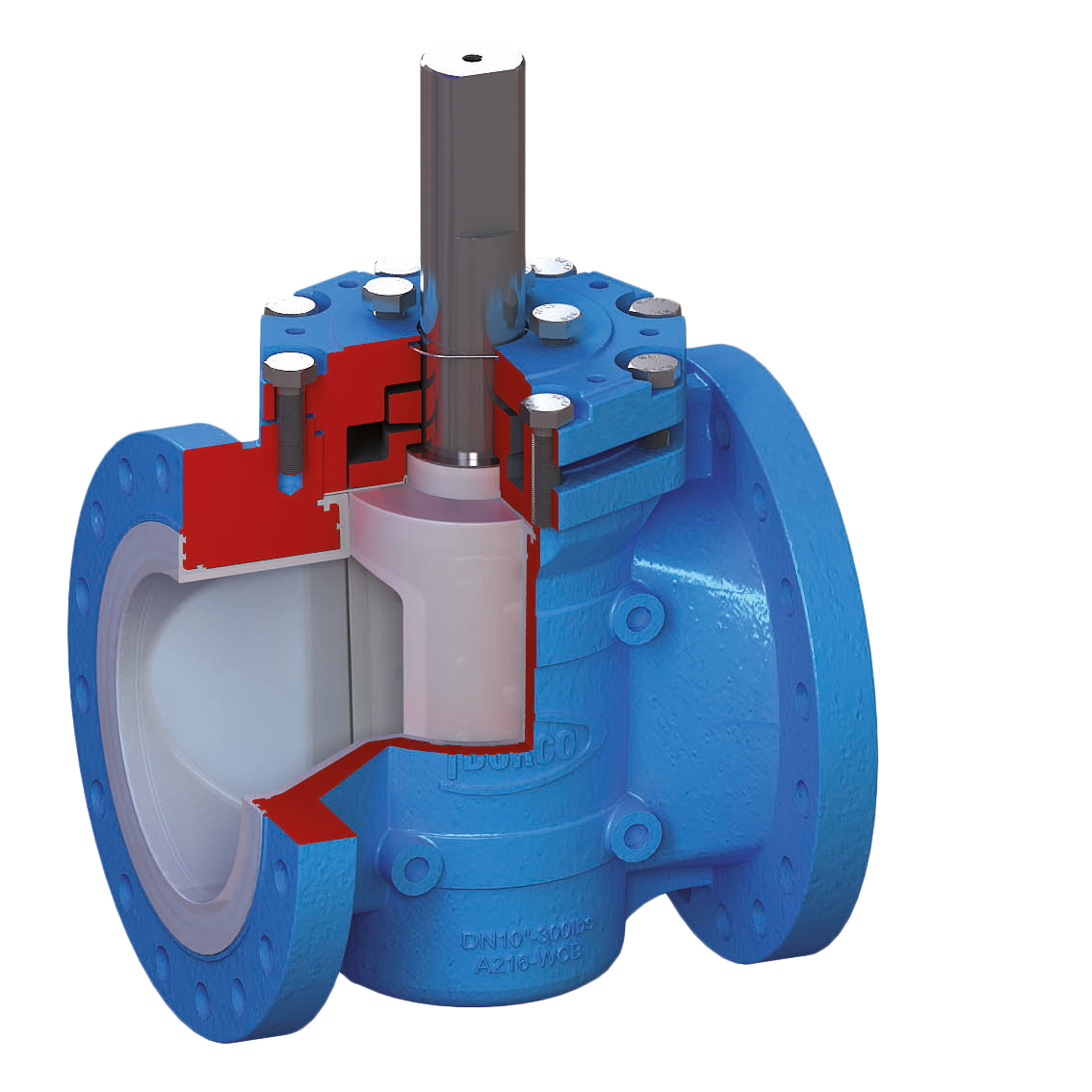

  • Flowserve Durco T4E3 Kükenhahn

    Flowserve Durco T4E3 Kükenhahn

    Nennweiten: 1/2" – 6"

    Flanschanschluss: ANSI 300

    Baulänge: ANSI B 16.10

    Gehäusematerial: Stahl+PFA

    Auskleidung: PFA

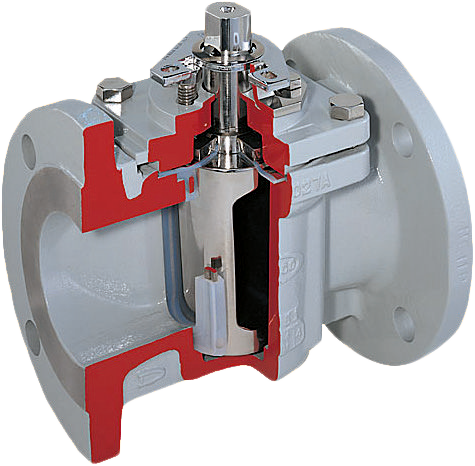

  • Mach1

    Mach1

    Nennweiten: DN10, DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN150, 1/4", 3/8", 1/2", 3/4", 1", 1 1/2", 2", 3", 4", 6", DN5

    Druckstufe: PN40, PN25, PN16, PN10, Class 150, Class 300, Class 600

Produktübersicht

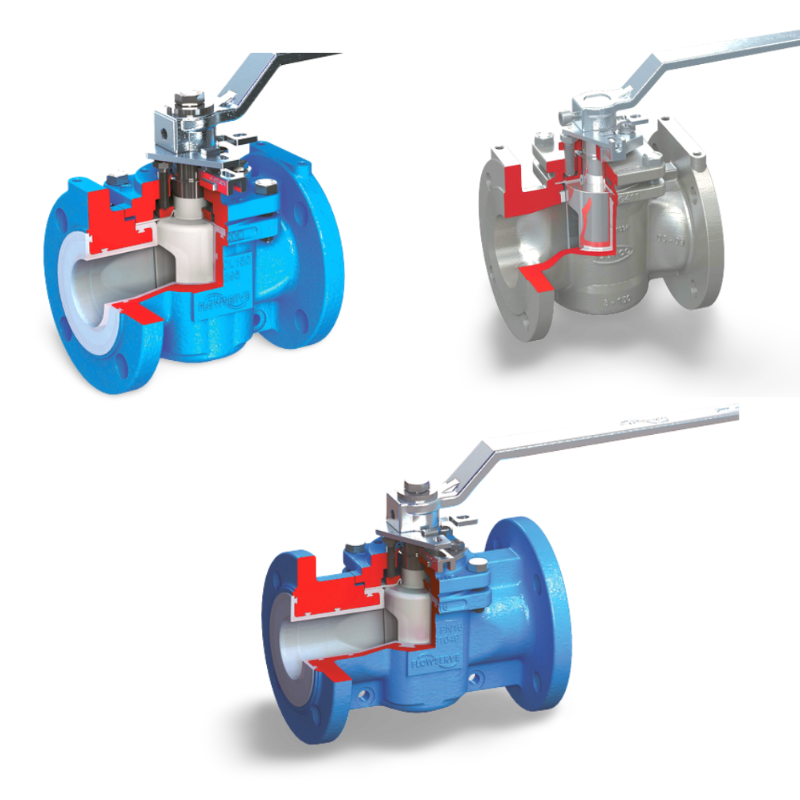

Kükenhähne: robuste Absperrhähne für anspruchsvolle Medien

Ein Kükenhahn sperrt Medien über ein konisches oder zylindrisches Küken ab. Eine Vierteldrehung um 90 Grad öffnet oder schließt dabei den Durchgang. Das Küken dichtet großflächig gegen die Gehäusewand ab. Dadurch bewältigt der Kükenhahn auch zähe, abrasive und kristallisierende Medien, die weiche Sitzringe schnell zerstören würden.

Fergo liefert deshalb Flowserve Durco Kükenhähne in zwei Konstruktionsprinzipien. Die Sleeveline-Serien G4E, G4Z, G411 und G431 kombinieren ein Metallgehäuse mit einer PFA-Manschette zwischen Küken und Gehäuse. Die T4E-Serien setzen dagegen auf ein vollständig PFA-ausgekleidetes Gehäuse aus Sphäroguss GGG40.3. Beide Familien decken DN15 bis DN150 ab. Anschlüsse gibt es außerdem nach DIN EN 1092-1 (PN10 bis PN40) sowie nach ASME B16.5 Class 150 und Class 300.

Kükenhähne bewähren sich in der chemischen Verfahrenstechnik, in der Petrochemie, in Pharmaanlagen und in der Papierindustrie. Viele Modelle tragen zudem die TA-Luft-Zulassung, ausgewählte Ausführungen sind darüber hinaus feuerdichtend (Fire Safe). Fergo unterstützt zusätzlich bei Antriebsauslegung, Getriebemontage und Lieferung kompletter Automatisierungssätze.

Kükenhahn oder Kugelhahn? Beide schalten mit einer 90°-Drehung. Der Kükenhahn dichtet jedoch über die konische Kükenfläche gegen das Gehäuse ab. Der Kugelhahn arbeitet dagegen mit einer gelochten Kugel und weichen Sitzringen. Für saubere Medien und schnelles Schalten passt daher der Kugelhahn. Bei Feststoffen, Schlämmen und hohen Temperaturen ist der Kükenhahn die robustere Wahl.

Unterkategorien & Produkttypen: Kükenhähne nach Bauart und Norm

01 Sleeveline-Kükenhähne G4E – DIN-Ausführung

Der Durco G4E Kükenhahn deckt DN15 bis DN150 bei PN16 und PN40 ab. Küken und Gehäuse bestehen dabei aus Edelstahl 1.4408 oder Stahl 1.0619. Eine PFA-Manschette trennt beide Bauteile und dichtet zuverlässig ab. Der Flanschanschluss folgt DIN EN 1092-1, die Baulänge der EN 558-1 Reihe 1 nach ISO 5752. Alle G4E-Modelle tragen zudem die TA-Luft-Zulassung.

02 Sleeveline-Kükenhähne G4Z, G411 und G431 – ANSI-Ausführung

Für internationale Anlagen führt Fergo Durco Sleeveline-Kükenhähne nach ASME B16.5 Class 150 und Class 300. Der G411 (Class 150) und der G431 (Class 300) decken ½″ bis 8″ ab. Der G4Z bietet dagegen zusätzlich eine feuerdichtende Fire-Safe-Ausführung mit reduziertem Durchgang. Die Baulänge folgt ANSI B16.10, die Dichtfläche ist als Raised Face (RF) ausgeführt.

03 PFA-ausgekleidete Kükenhähne T4E1, T4E2 und T4E3

Für hochkorrosive Prozesse liefert Fergo PFA Kükenhähne der T4E-Serie. Gehäuse und Küken bestehen aus Sphäroguss GGG40.3 mit vollständiger PFA-Auskleidung. Der T4E2 folgt der DIN-Norm (PN16, DN15–DN150), der T4E1 der ANSI Class 150 (½″–14″) in kurzer Bauweise. Für höhere Drücke steht der T4E3 nach Class 300 bereit. Sie ergänzen damit das übrige Sortiment an PFA-Armaturen.

Werkstoffe im Detail: Kükenhahn richtig auslegen

Gehäuse- und Kükenwerkstoffe

1. Edelstahl 1.4408 / CF8M (G4E, G4Z, G411, G431)
Einsatzbereich: chemische Verfahrenstechnik, Pharma, Lebensmittelproduktion, chloridhaltige Medien, Meerwasser- und Offshore-Anwendungen
Temperatur: −20 °C bis +200 °C (sleeveabhängig begrenzt)
Vorteile: hohe Korrosionsbeständigkeit durch Molybdänzusatz, hygienetauglich, formstabil bei PN40 und Class 300
Einschränkungen: höherer Materialpreis gegenüber Stahl, längere Lieferzeit bei großen Nennweiten
2. Kohlenstoffstahl 1.0619 (G4E- und G4Z-Gehäuse)
Einsatzbereich: Kohlenwasserstoffe, Lösungsmittel, Prozessgase, Petrochemie und Raffinerietechnik bei nicht korrosiven Medien
Temperatur: −20 °C bis +200 °C
Vorteile: hohe Festigkeit, wirtschaftliche Alternative zu Edelstahl, bewährt in Fire-Safe-Ausführungen
Einschränkungen: nicht für Säuren, Laugen oder chloridhaltige Medien geeignet; Korrosionsschutz erforderlich
3. Sphäroguss GGG40.3 mit PFA-Auskleidung (T4E1, T4E2, T4E3)
Einsatzbereich: konzentrierte Säuren und Laugen, Chlorchemie, Beizen, aggressive Lösungsmittel, Halbleiterfertigung
Temperatur: −20 °C bis +200 °C
Vorteile: mechanische Stabilität des Gussgehäuses, nahezu universelle Chemikalienbeständigkeit, Küken zusätzlich PFA-ummantelt
Einschränkungen: Auskleidung mechanisch empfindlich, begrenzt für stark abrasive Feststoffe

Sleeve- und Dichtungswerkstoffe

1. PFA-Sleeve / Manschette (Sleeveline-Prinzip)
Einsatzbereich: Dichtelement zwischen Küken und Gehäuse bei allen G-Serien; trennt Medium vollständig vom Metallgehäuse
Temperatur: bis +200 °C
Vorteile: selbstnachstellend, kompensiert Verschleiß, sehr geringes Betätigungsmoment, wartungsfreundlich austauschbar
Einschränkungen: nicht beständig gegen elementares Fluor und geschmolzene Alkalimetalle
2. PFA-Ummantelung des Kükens (T4E-Serie)
Einsatzbereich: vollständige Kapselung des Sphäroguss-Kükens bei den PFA-ausgekleideten Kükenhähnen
Temperatur: bis +200 °C
Vorteile: kein Metallkontakt mit dem Medium, glatte Antihaft-Oberfläche, hohe Produktreinheit ohne Kontaminationsrisiko
Einschränkungen: Sonderausführung mit Aufpreis, empfindlich gegen Schlagbeanspruchung bei der Montage
3. Fire-Safe-Sekundärdichtung (G4Z-Serie)
Einsatzbereich: feuerdichtende Ausführungen für brennbare Medien, Raffinerien, Tanklager und ATEX-Bereiche
Temperatur: Sekundärdichtung greift, sobald die PFA-Manschette im Brandfall versagt
Vorteile: metallischer Notsitz sichert die Absperrfunktion auch bei Brand, kombinierbar mit TA-Luft-Zulassung
Einschränkungen: nur für ausgewählte Nennweiten und Druckstufen verfügbar

Zertifikate & Normen für Kükenhähne

Flowserve Durco Kükenhähne entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die DIN-Ausführungen folgen DIN EN 1092-1, die Baulänge der EN 558-1 Reihe 1 nach ISO 5752. Für den internationalen Einsatz liefert der Hersteller Flowserve außerdem Ausführungen nach ASME B16.5 Class 150 und Class 300 mit Baulängen gemäß ASME B16.10, wahlweise auch im Short Pattern.

Emissionsrelevante Anlagen deckt die TA-Luft-Zulassung ab. Für brennbare Medien stehen darüber hinaus feuerdichtende Fire-Safe-Ausführungen der G4Z-Serie bereit. Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit – als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Die Medienbeständigkeit prüfen Sie zudem vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 50 Kükenhähne der Serien G4E, G4Z, G411, G431, T4E1 und T4E2 – lieferbar mit Handhebel, Handgetriebe oder Antrieb. Bestellungen kommissioniert Fergo noch am gleichen Werktag. Per Expressversand erfolgt die Auslieferung deshalb innerhalb der nächsten Werktage.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Sendungen versendet Fergo über DHL, schwere Flanscharmaturen und Sammellieferungen dagegen per Spedition. Details zu Versandkosten und Expressoptionen finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Antriebsauslegung, Getriebemontage oder projektbezogene Großmengen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
