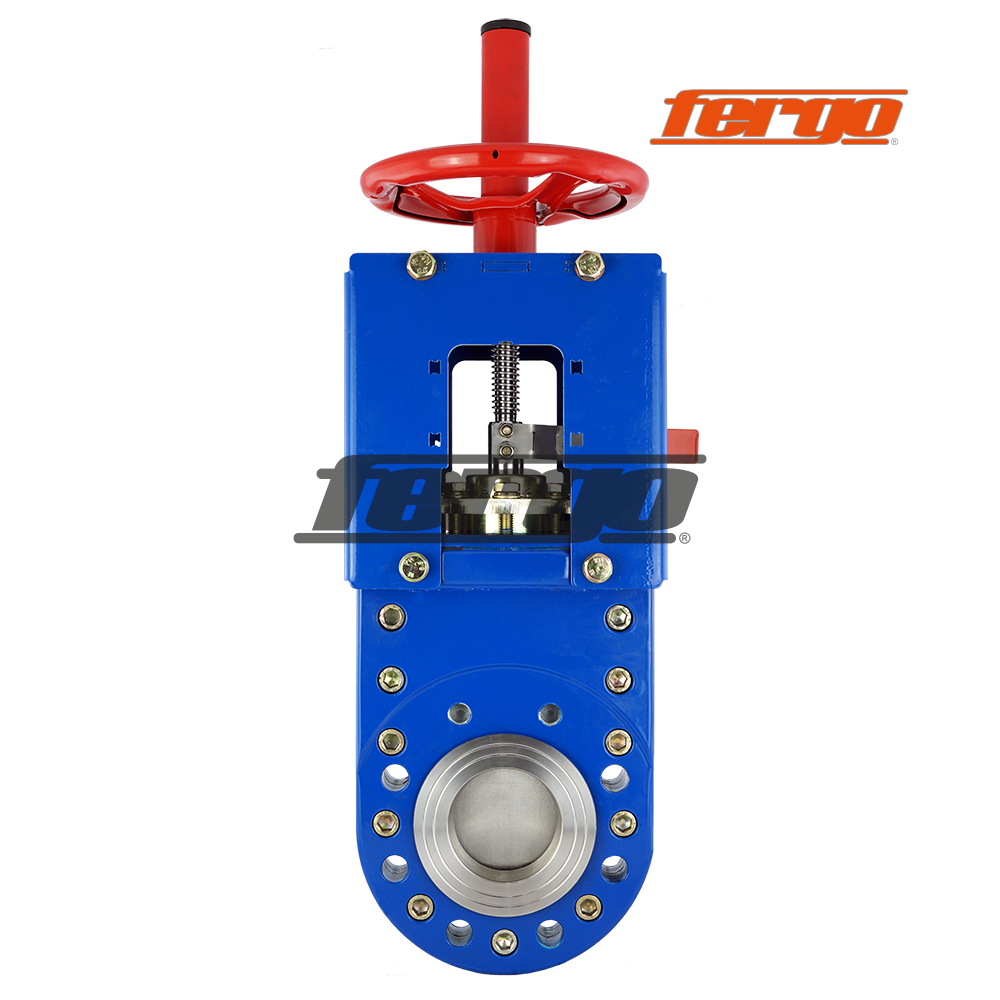

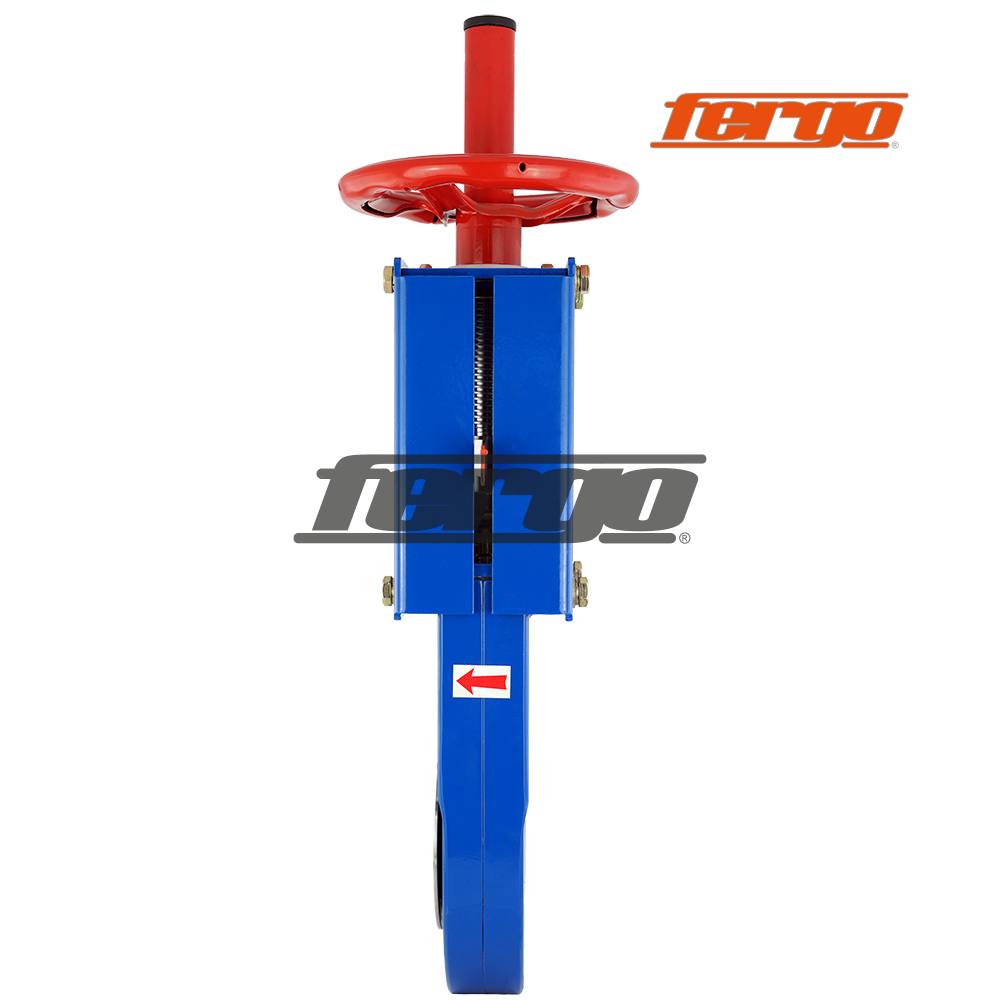

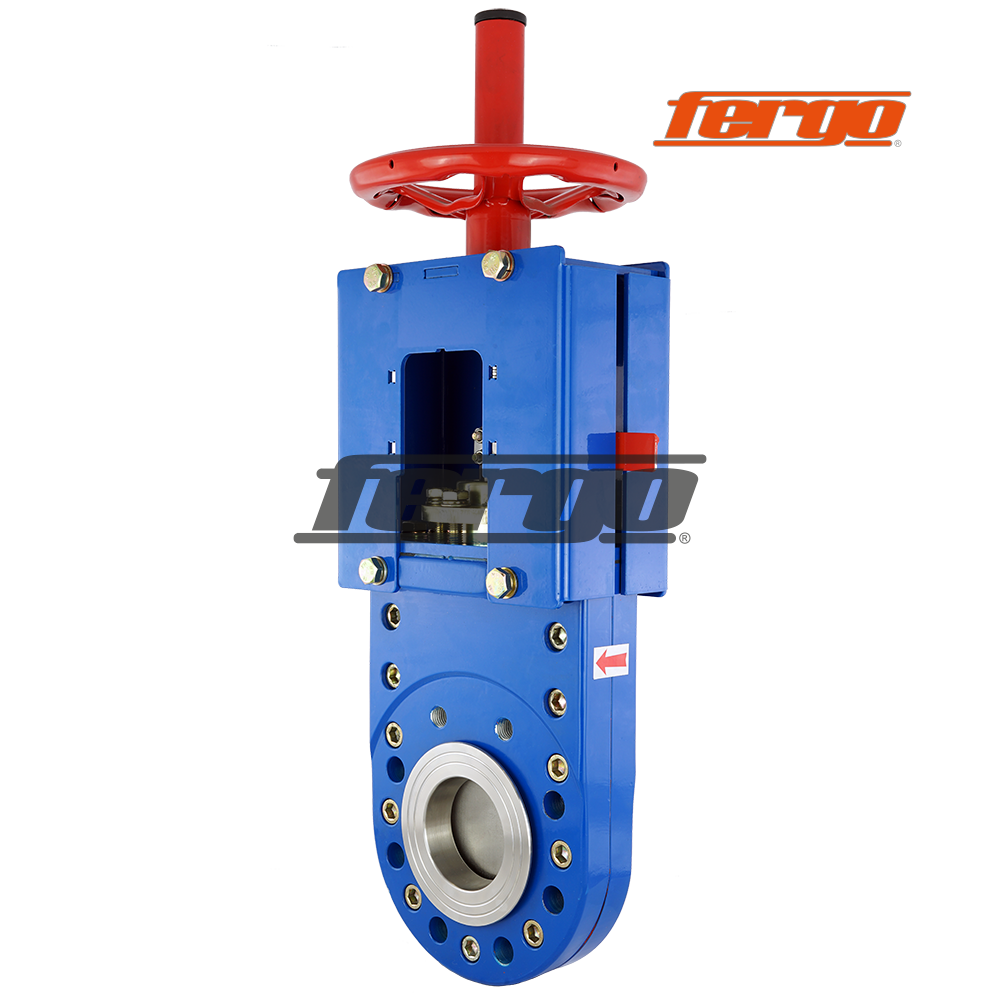

Vanne à guillotine haute pression
La vanne à guillotine haute pression FH650 est une vanne haute pression extrêmement robuste et performante, conçue pour les applications industrielles exigeantes. Grâce à sa construction à double étanchéité en version à bride pleine avec capot, cette vanne offre une fermeture et une régulation fiables des fluides, même dans des conditions de fonctionnement extrêmes. Sa grande capacité de charge la rend particulièrement adaptée à une utilisation dans la pétrochimie, la technique des eaux usées, l’industrie chimique ainsi que dans la construction de centrales électriques et d’installations.
Des performances fiables à des niveaux de pression élevés
La vanne à guillotine haute pression FH650 a été spécialement conçue pour les applications à haute pression et est prévue pour des niveaux de pression allant jusqu’à PN100. Sa construction garantit une étanchéité absolue, de sorte que même les fluides dangereux ou agressifs peuvent être manipulés en toute sécurité. Sa construction robuste minimise le risque de fuites et assure une longue durée de vie, même dans des conditions extrêmes.
Entretien réduit au minimum
L’une des principales caractéristiques du FH650 est la facilité de remplacement des joints de plaque, qui peuvent être remplacés en quelques minutes sans grand effort. Comme ils font également office de joints de bride, les temps de maintenance ainsi que les arrêts de l’installation qui en découlent peuvent être considérablement réduits. En option, le robinet-vanne peut être équipé d’un cône de déviation qui protège les joints d’une usure prématurée – à partir de PN40 sans supplément de prix.
Flexibilité et adaptation individuelle
Le FH650 est disponible dans différents diamètres nominaux, niveaux de pression et matériaux afin de répondre aux exigences spécifiques des applications les plus diverses. En outre, différents types d’entraînement sont disponibles. Des versions spéciales sont disponibles sur demande. Vous trouverez d’autres détails techniques ainsi que des fiches techniques sous « Tech. Données » et “Téléchargements”. Contactez notre équipe de vente pour un conseil personnalisé !
Nom du produit
Glissière à tissu
Commande

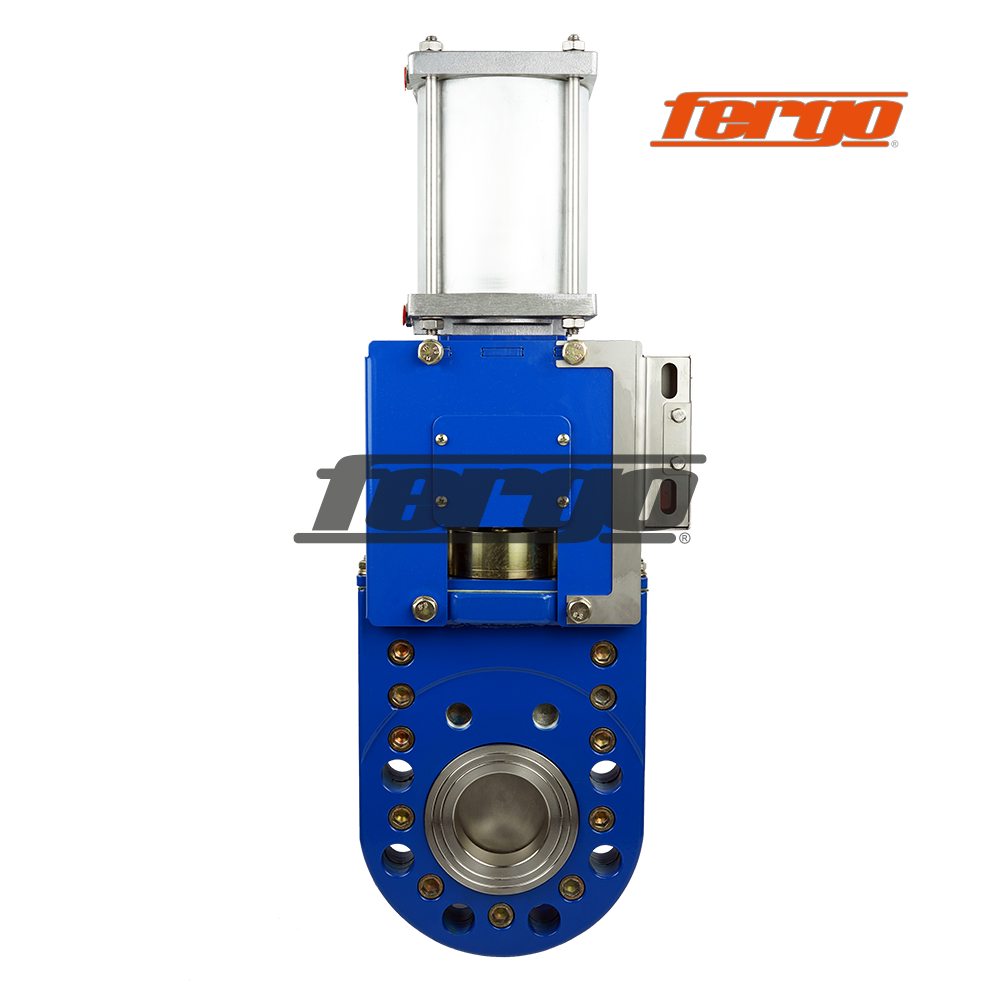

Volant à broche montante, Volant à broche non montante, Pignon à chaîne, Moteur électrique, Pneumatique double effet, Pneumatique simple effet
Diamètres nominaux
DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, (Diamétre plus grande sur demande)
Raccord à bride
PN10, ANSI 150, PN16, PN40, PN25, PN64, PN100
Matériau du boîtier
1.4571, 1.0619, 1.4401, 1.4462
Panneau coulissant
1.4301, 1.4408, 1.4571, Hardox
Garniture de presse-étoupe
PTFE, Grafit, Carbografit
Bague d'étanchéité
NBR, EPDM, Silikon, Viton, Etanchéité métallique, étanchéité métallique souple
Niveau de pression
PN40, PN64, PN100, PN25, PN16, PN10
