Vanne guillotine N50-DN1200 avec étanchéité bilatérale

Description
Données techniques
Documents

Vannes à guillotine : étanchéité des deux côtés

La FB700 est la plus récente de notre gamme. L’une des caractéristiques les plus remarquables de la vanne guillotine FB700 est le passage lisse et sans zone morte dans le corps de la vanne, combiné à un joint d’étanchéité des deux côtés. Cela empêche l’accumulation de matières solides dans le fond du corps et la vanne à guillotine assure l’étanchéité dans les deux sens d’écoulement jusqu’à la pleine pression nominale. En tant que vanne guillotine à étanchéité bilatérale, elle est particulièrement adaptée aux applications où le sens d’écoulement et/ou la pression dans la canalisation peuvent changer. La construction simple et bien pensée du corps ainsi que le nouveau joint à disque profilé en U garantissent un fonctionnement long et sans problème avec un minimum d’entretien.

FB700 est utilisée dans différents secteurs, notamment l’industrie du papier et de la cellulose, les centrales électriques, l’eau et les eaux usées, l’industrie chimique, l’industrie alimentaire, l’industrie des produits en vrac et de nombreux autres secteurs industriels.

Vous pouvez commander facilement la vanne à couteau dans notre boutique en ligne. Vous trouverez les différents diamètres nominaux, niveaux de pression, matériaux et types d’entraînement disponibles en cliquant sur « Tech. Données » et “Téléchargements”. Des versions spéciales & une documentation sont également possibles, contactez pour cela notre service des ventes.

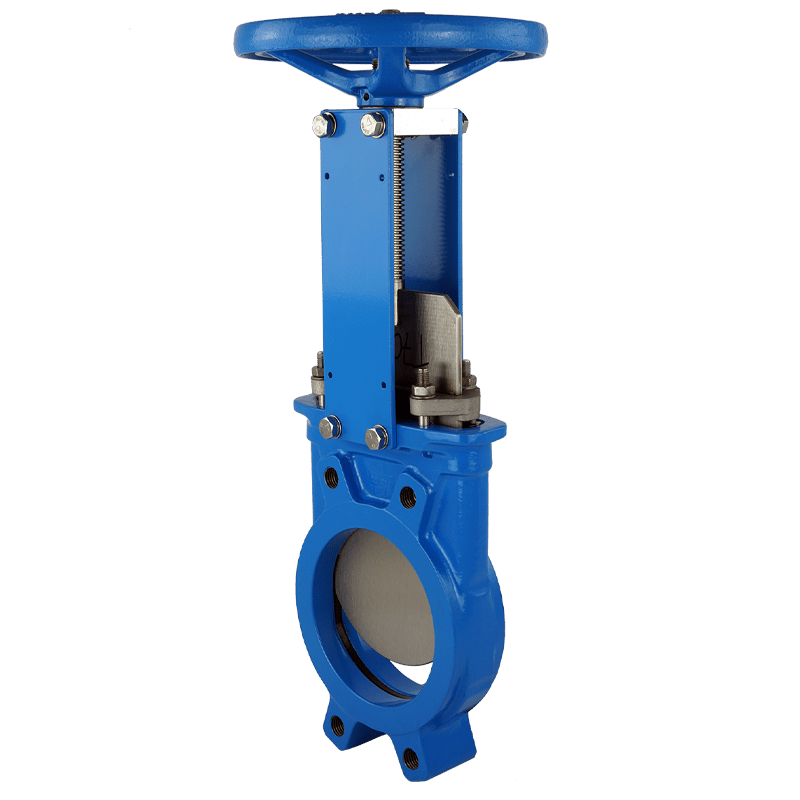

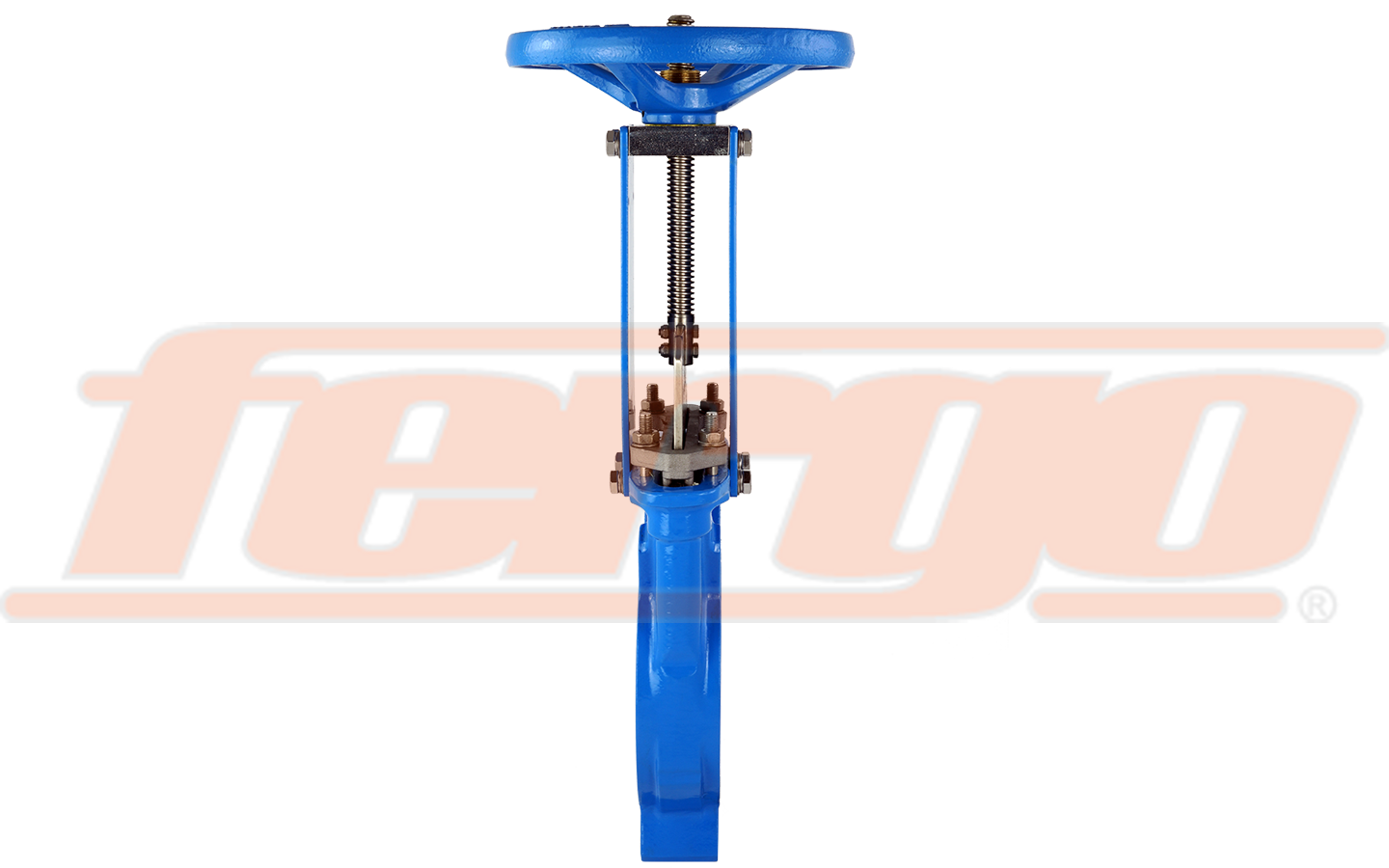

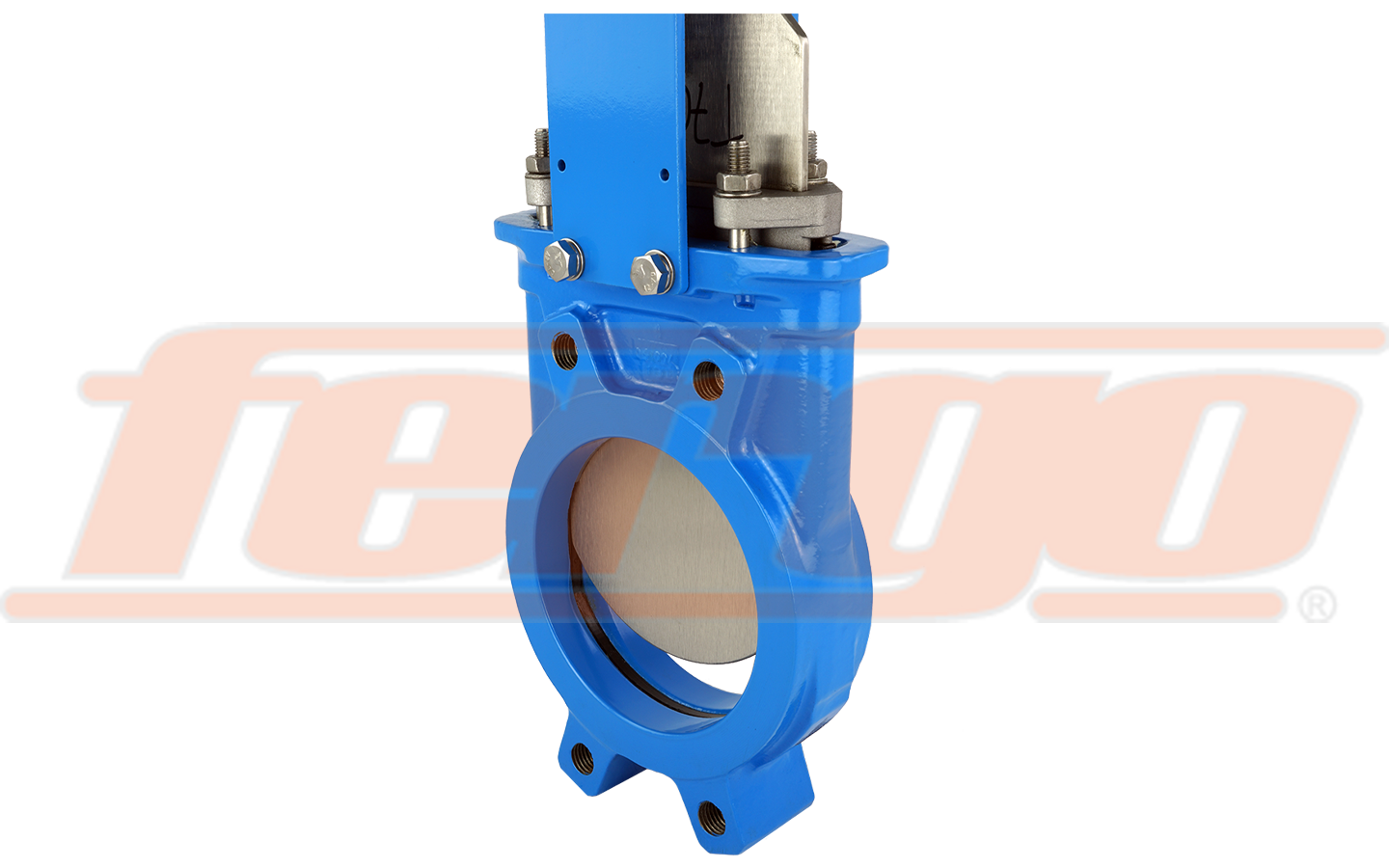

Vanne FB700 avec corps en GG25 et volant de manœuvre

1- FB700-CS1ERW (Art.-Nr.: 270-3000-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : EPDM avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Emballage : PTFE-synt./EPDM/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : Volant avec broche montante

2-FB700-CS1NRW (Art.-Nr.: 270-3001-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : NBR avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Garniture : PTFE-synt./NBR/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : Volant avec broche montante

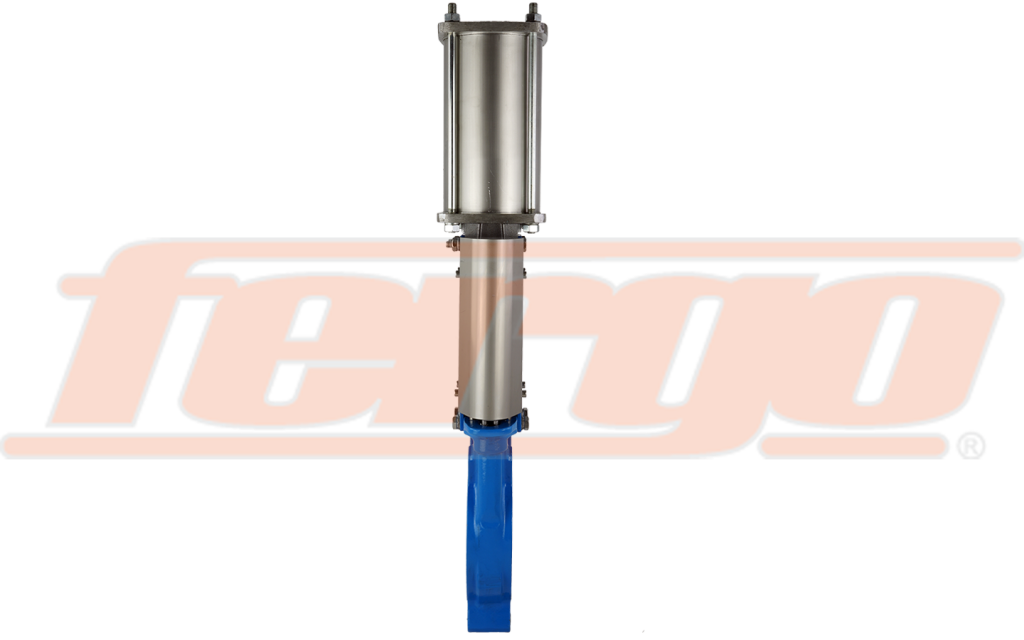

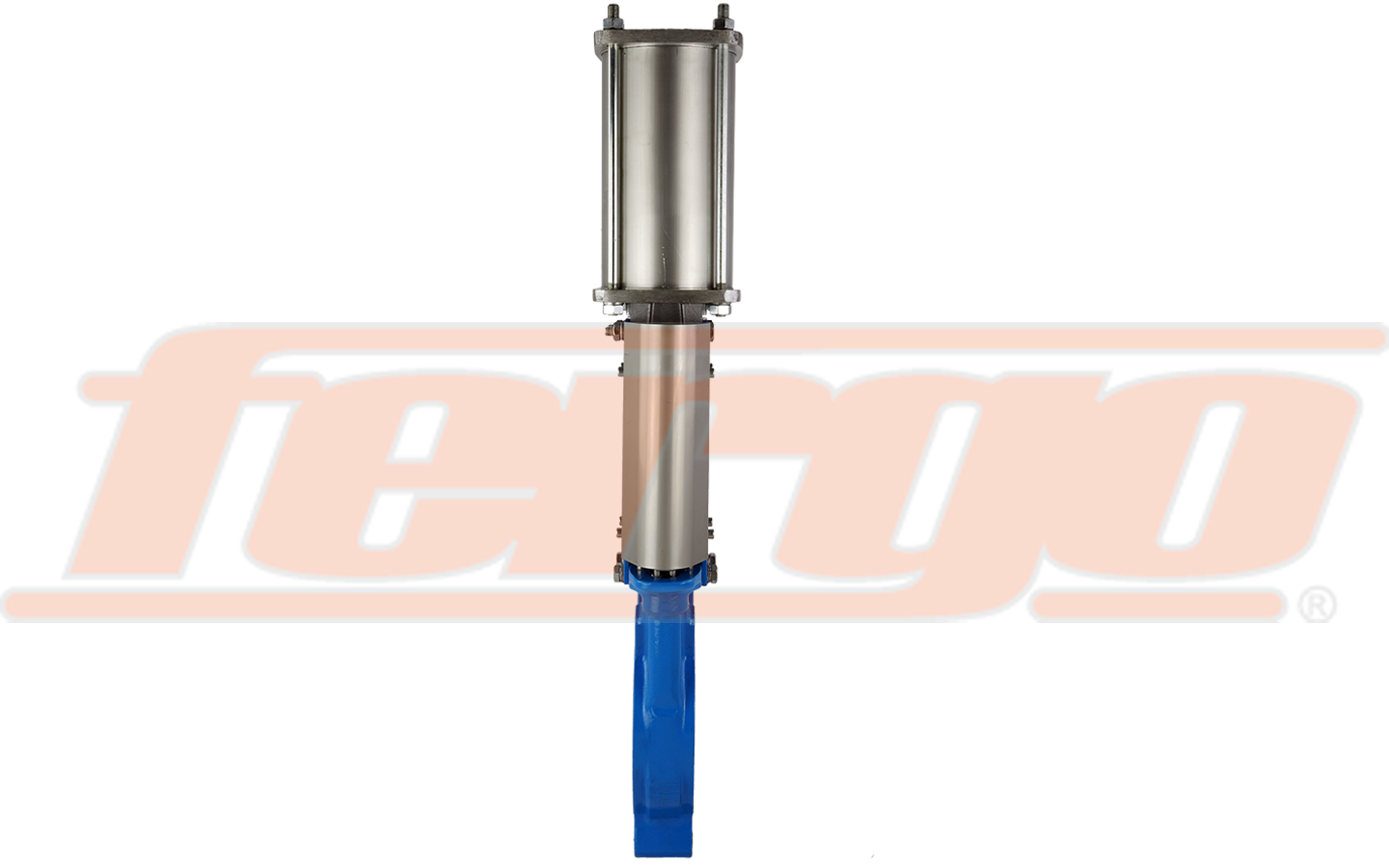

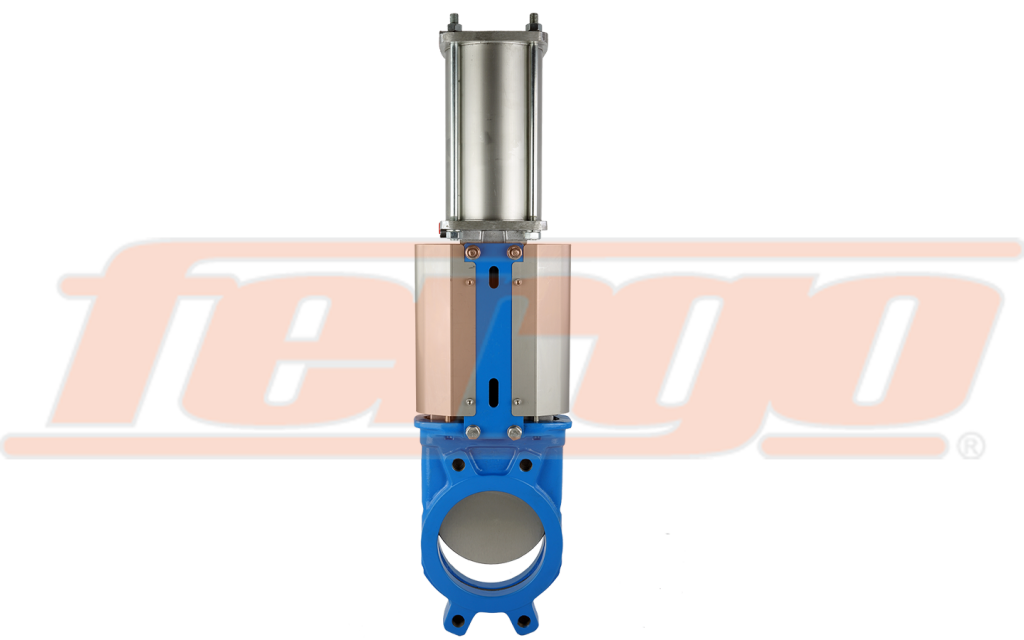

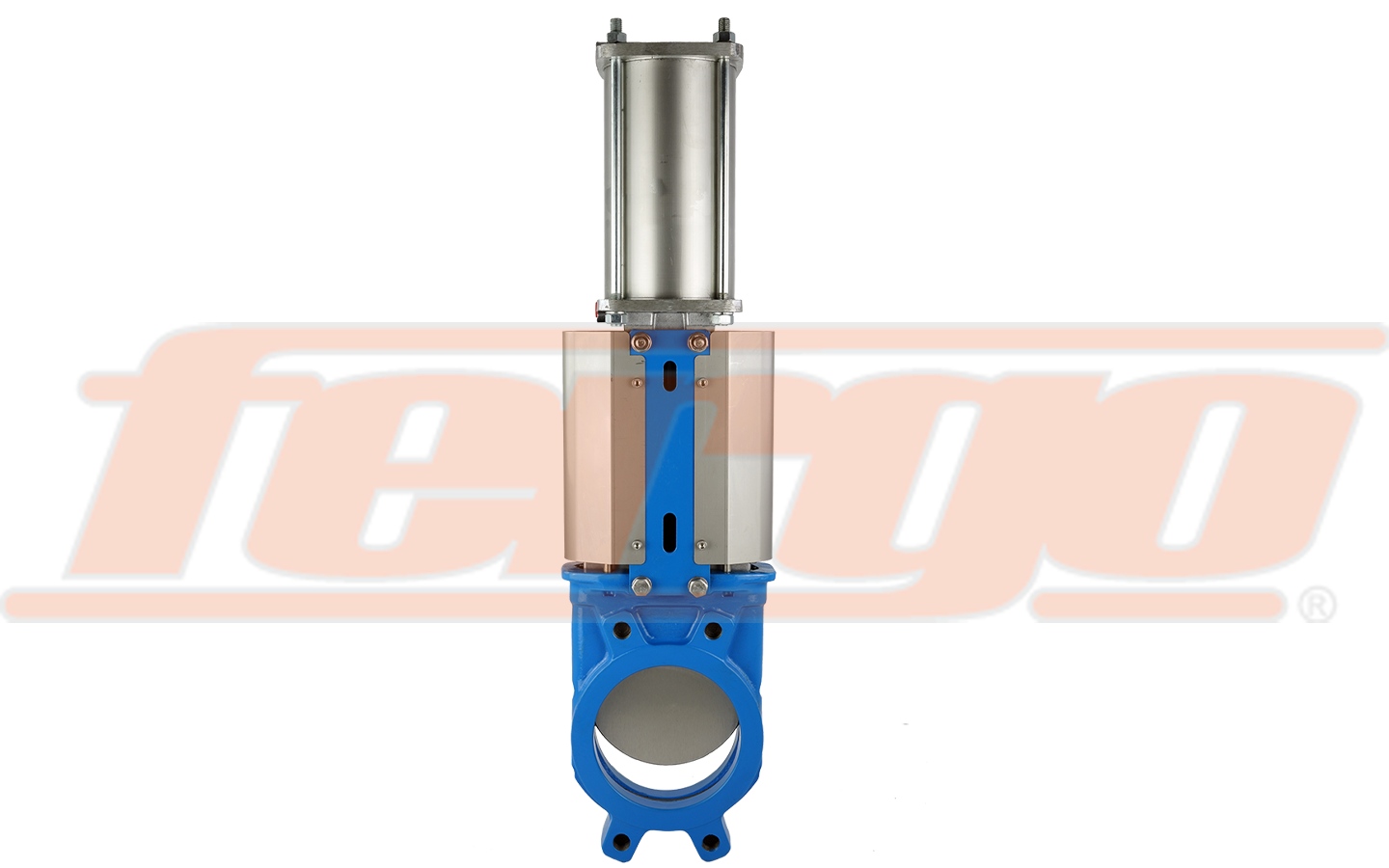

Vanne FB700 avec corps en GG25 et vérin pneumatique

1-FB700-CS1EDW (Art.-Nr.: 270-3010-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : EPDM avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Emballage : PTFE-synt./EPDM/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : pneumatique double effet

2-FB700-CS1NDW (Art.-Nr.: 270-3011-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : NBR avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Garniture : PTFE-synt./NBR/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : pneumatique double effet

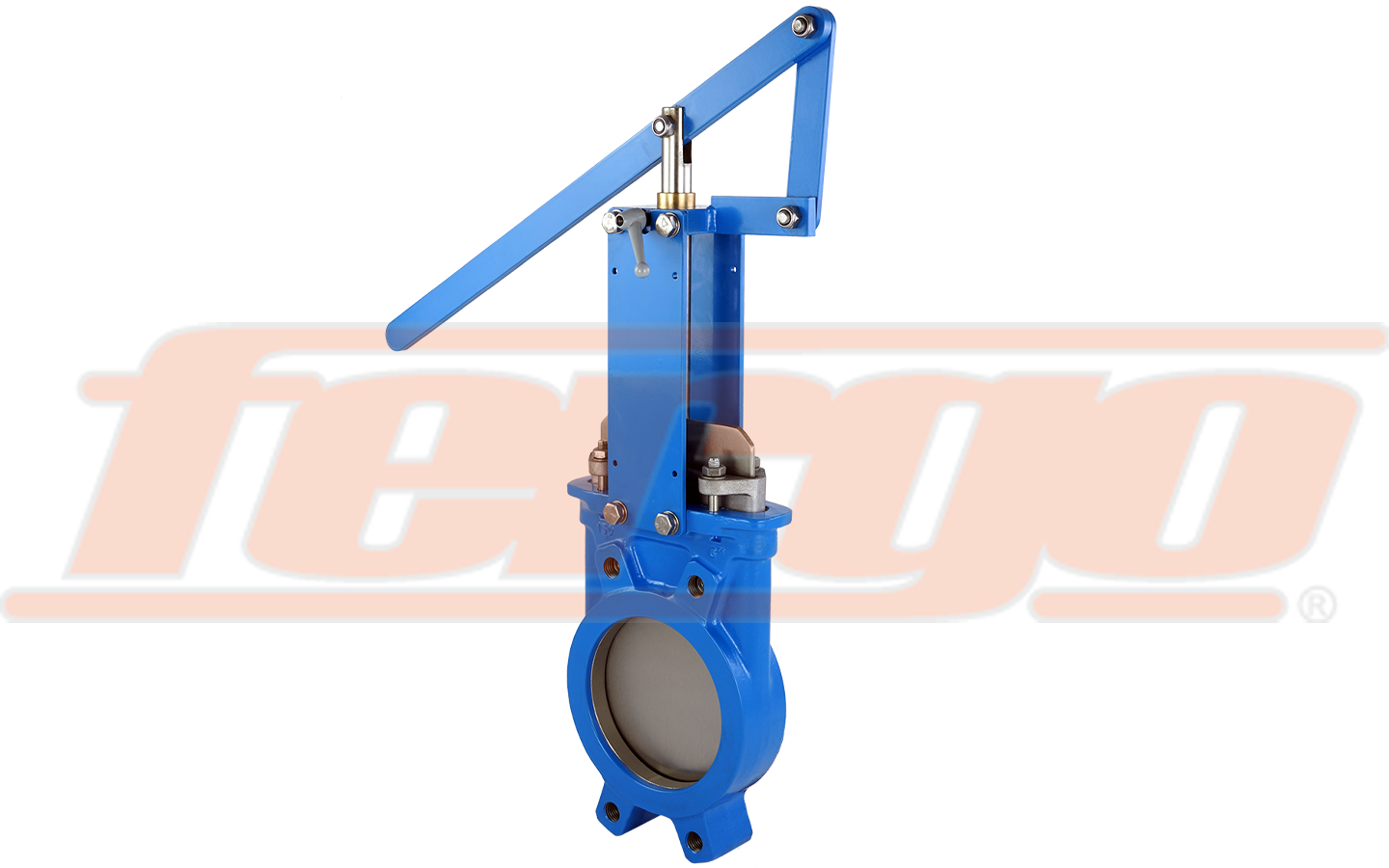

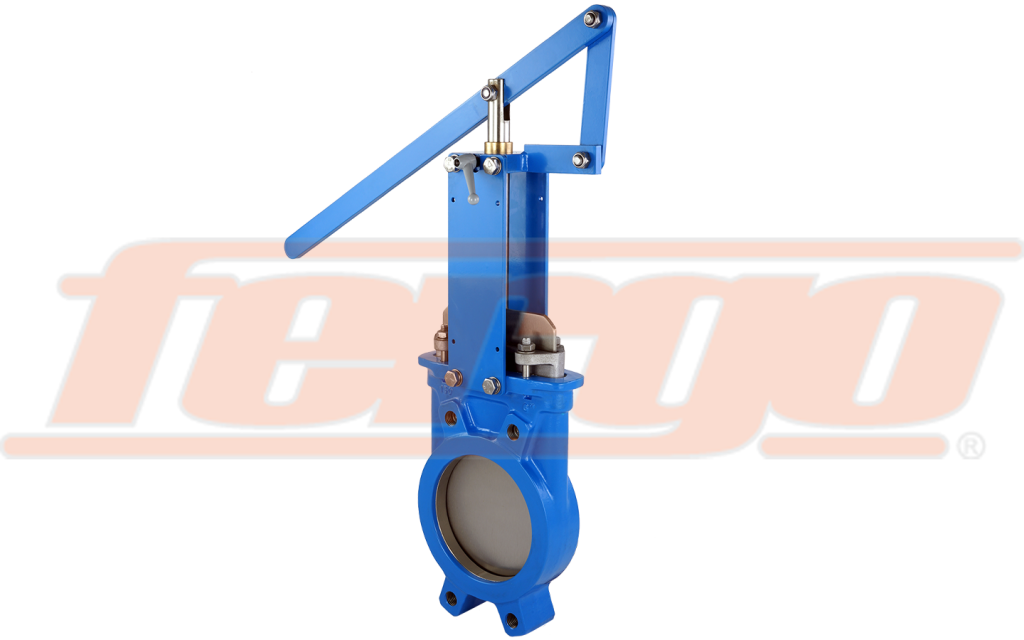

Vanne FB700 avec corps GG25 et levier de fermeture rapide

1-FB700-CS1ELW (Art.-Nr.: 270-3020-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : EPDM avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Emballage : PTFE-synt./EPDM/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : levier à fermeture rapide

2-FB700-CS1NLW (Art.-Nr.: 270-3021-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Boîtier à bride intermédiaire (1 pièce), étanche des deux côtés
Passage intégral
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Joint en U : NBR avec armature en acier profilé
Guidage des panneaux avec effet de grattage intégré
Garniture : PTFE-synt./NBR/PTFE-synt.
Plage de température : -20°C à +90°C
Actionnement : levier à fermeture rapide

Nom du produit

Glissière à tissu

Commande

Volant à broche montante, Volant à broche non montante, Pignon à chaîne, Moteur électrique, Pneumatique double effet, Pneumatique simple effet, Levier à main à fermeture rapide, Réducteur avec volant à main

Diamètres nominaux

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250

Raccord à bride

PN10, ANSI 150, PN16

Matériau du boîtier

GG25, GGG40, 1.4408, 1.4571

Panneau coulissant

1.4301, 1.4408, 1.4571, Hardox

Garniture de presse-étoupe

PTFE+NBR, PTFE+EPDM, PTFE+Viton

Bague d'étanchéité

NBR, EPDM, Viton
