Vannes à guillotine : Volant, pneumatique & électrique
La FM200 représente incontestablement la vanne guillotine la plus couramment utilisée par FERGO Armaturen GmbH. En effet, grâce à son excellent rapport qualité-prix, combiné à une multitude d’options disponibles, elle s’impose comme un véritable outil polyvalent, parfaitement adapté à de nombreux domaines d’application.
En tant que vanne guillotine à étanchéité unilatérale, elle se distingue particulièrement dans la gestion des liquides chargés en matières solides. Ainsi, elle trouve idéalement sa place dans des secteurs tels que le traitement des eaux usées ou encore l’industrie du biogaz. De plus, pour une adaptabilité encore accrue, il est possible d’y ajouter un capot en option. Celui-ci joue un double rôle essentiel : d’une part, il empêche toute fuite du fluide vers l’environnement, et d’autre part, il permet une installation sécurisée de la vanne sous l’eau ou dans le sol. Par ailleurs, dans des conditions exigeantes, telles que des pressions élevées, des liquides agressifs ou encore des gaz nocifs, l’ajout de ce capot est fortement recommandé.
En outre, la conception ingénieuse et épurée du boîtier et du siège garantit un fonctionnement durable, sans interruption, et nécessitant un entretien minimal. De ce fait, la FM200 s’intègre aisément dans divers secteurs industriels, notamment dans l’industrie du papier et de la cellulose, la technologie des centrales électriques, le traitement de l’eau et des eaux usées, l’industrie chimique, l’agroalimentaire, ainsi que dans le domaine des matières en vrac et bien d’autres encore.
Enfin, pour découvrir en détail les différents diamètres nominaux, les niveaux de pression disponibles, les matériaux ainsi que les types d’entraînement compatibles, nous vous invitons à consulter les sections « Tech. Données » et « Téléchargements ». Par ailleurs, des configurations spécifiques peuvent également être réalisées sur demande : pour toute information complémentaire, n’hésitez pas à contacter notre service commercial.

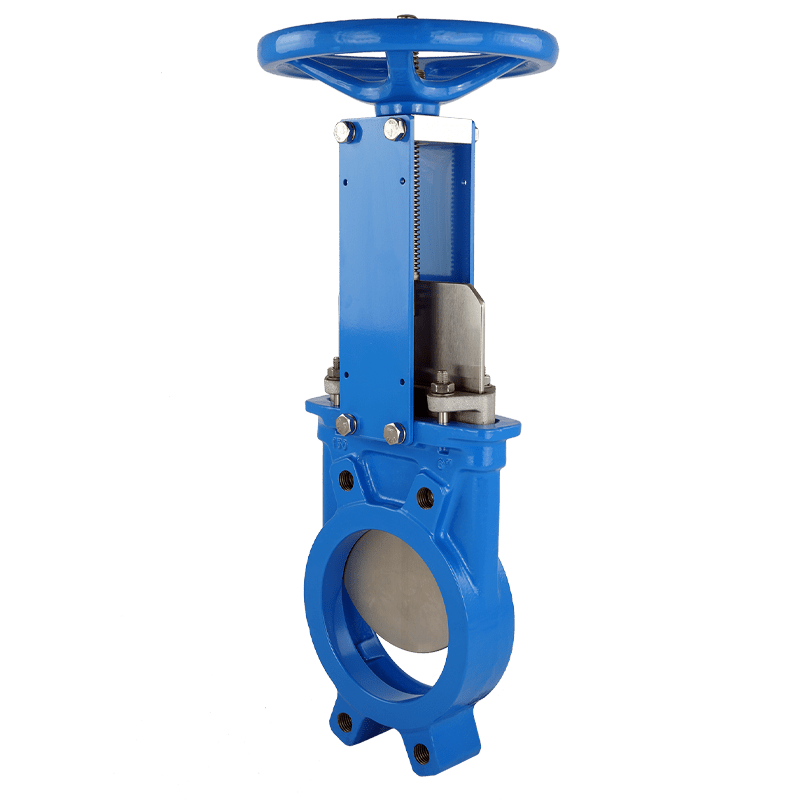

FM200-CS1ERW (Art.-Nr. : 270-1000-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre / sur brides PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Siège : EPDM
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : Volant avec broche montante
FM200-CS1NRW (Art.-Nr.: 270-1001-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Zum Einbau zwischen/an Flansche PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Bague de siège : NBR
- Plage de température : -20°C à +90°C
- Garniture : PTFE-synt./NBR/PTFE-synt.
- Actionnement : Volant avec broche montante
FM200-CS1MRW (Art.-Nr.: 270-1002-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Siége : métallique
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : Volant avec broche montante

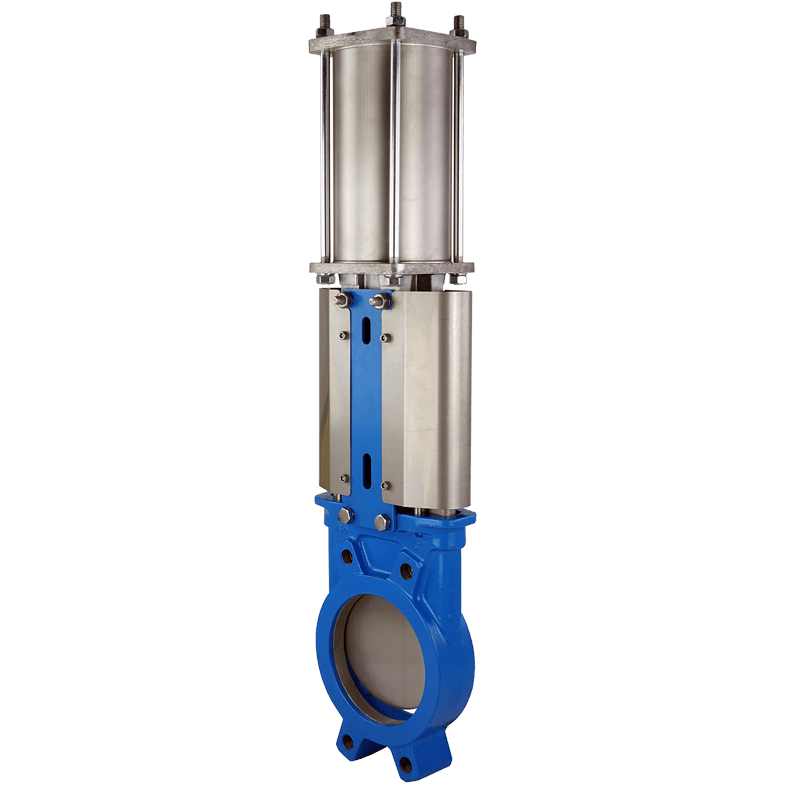

Vanne à guillotine FM200 avec corps en GG25 et vérin pneumatique
1- Vanne Typ: FM200-CS1EDW (Art.-Nr.: 270-1008-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Siège : EPDM
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : pneumatique double effet
2-Vanne Typ: FM200-CS1NDW (Art.-Nr.: 270-1011-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Bague de siège : NBR
- Plage de température : -20°C à +90°C
- Garniture : PTFE-synt./NBR/PTFE-synt.
- Actionnement : pneumatique double effet
3-Vanne Typ: FM200-CS1MDW (Art.-Nr.: 270-1003-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Boîtier : GG25
- Plaque de vanne : SS304L (1.4306)
- Tige : SS303 (1.4305)
- Siége : métallique
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : pneumatique double effet

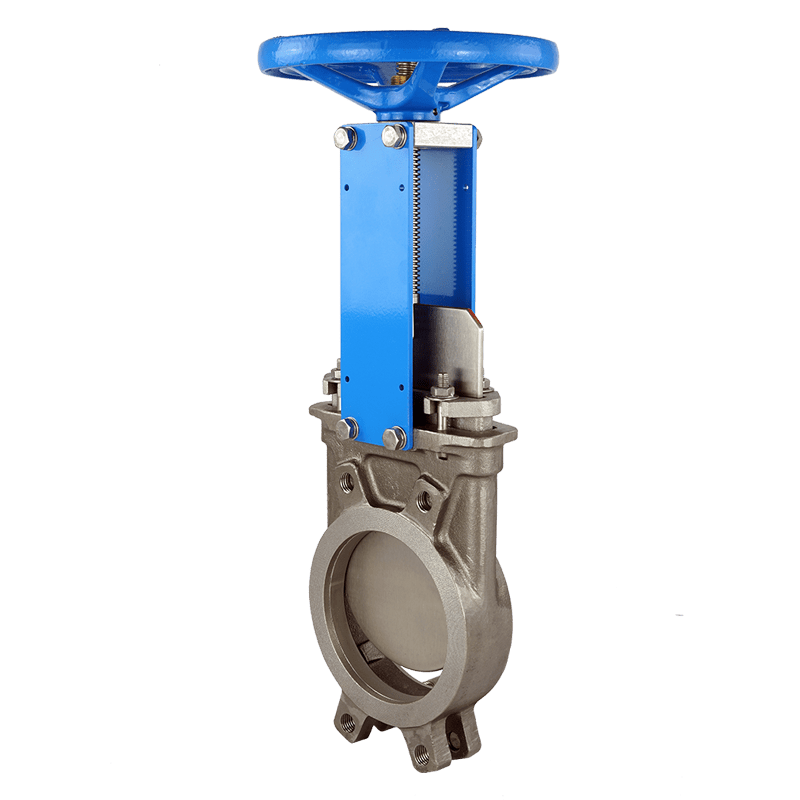

Vanne à guillotine FM200 avec boîtier en acier inoxydable et volant de manœuvre
1-Vanne Typ: FM200-SSERW (Art.-Nr.: 270-1005-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Siège : EPDM
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : Volant avec broche montante
2-Vanne Typ: FM200-SSNRW (Art.-Nr.: 270-1015-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Bague de siège : NBR
- Plage de température : -20°C à +90°C
- Garniture : PTFE-synt./NBR/PTFE-synt.
- Actionnement : Volant avec broche montante
3-Vanne Typ: FM200-SSMRW (Art.-Nr.: 270-1009-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Siége : métallique
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : Volant avec broche montante

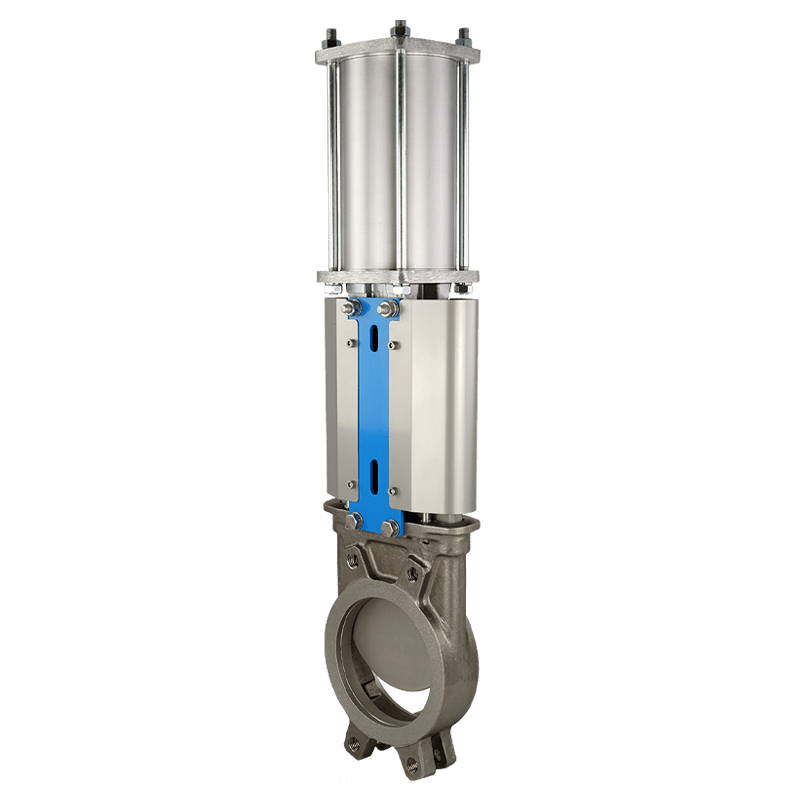

Vanne à guillotine FM200 avec boîtier en acier inoxydable et vérin pneumatique
1-Vanne Typ: FM200-SSEDW (Art.-Nr.: 270-1006-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Siège : EPDM
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : pneumatique double effet
2-Vanne Typ: FM200-SSNDW (Art.-Nr.: 270-1017-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Bague de siège : NBR
- Plage de température : -20°C à +90°C
- Garniture : PTFE-synt./NBR/PTFE-synt.
- Actionnement : pneumatique double effet
3-vanne Typ: FM200-SSMDW (Art.-Nr.: 270-1007-xx) DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
- Boîtier à bride intermédiaire (1 pièce)
- Etanchéité unilatérale
- Pour montage entre/sur brides PN10
- Corps: CF8M (1.4408)
- Plaque de vanne : SS316L (1.4404)
- Tige : SS303 (1.4305)
- Siége : métallique
- Plage de température : -20°C à +120°C
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Actionnement : pneumatique double effet
Nom du produit
Glissière à tissu
Commande

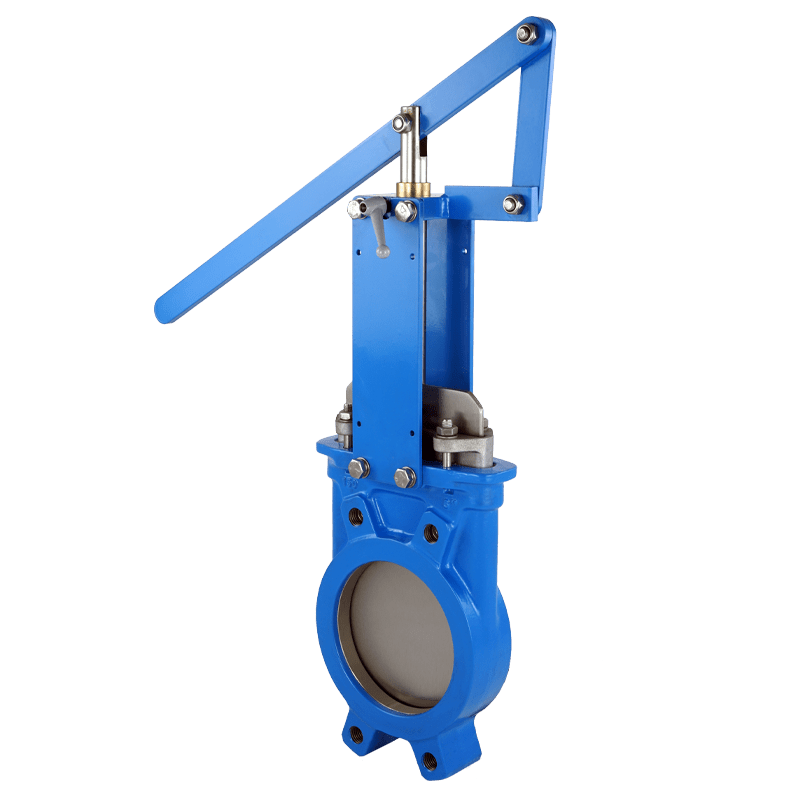

Volant à broche montante, Volant à broche non montante, Pignon à chaîne, Moteur électrique, Pneumatique double effet, Pneumatique simple effet, Levier à main à fermeture rapide, Réducteur avec volant à main
Diamètres nominaux
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200
Raccord à bride
PN10, ANSI 150, PN16
Matériau du boîtier
GG25, GGG40, 1.4408, 1.4571
Panneau coulissant
1.4301, 1.4408, 1.4571, Hardox
Garniture de presse-étoupe
PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton
Bague d'étanchéité
NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP, Metallique
Niveau de pression
PN10
