Vanne guillotine, vanne pour silo. DN 50

Description
Données techniques
Documents

Vannes à guillotine-Vannes de Silo

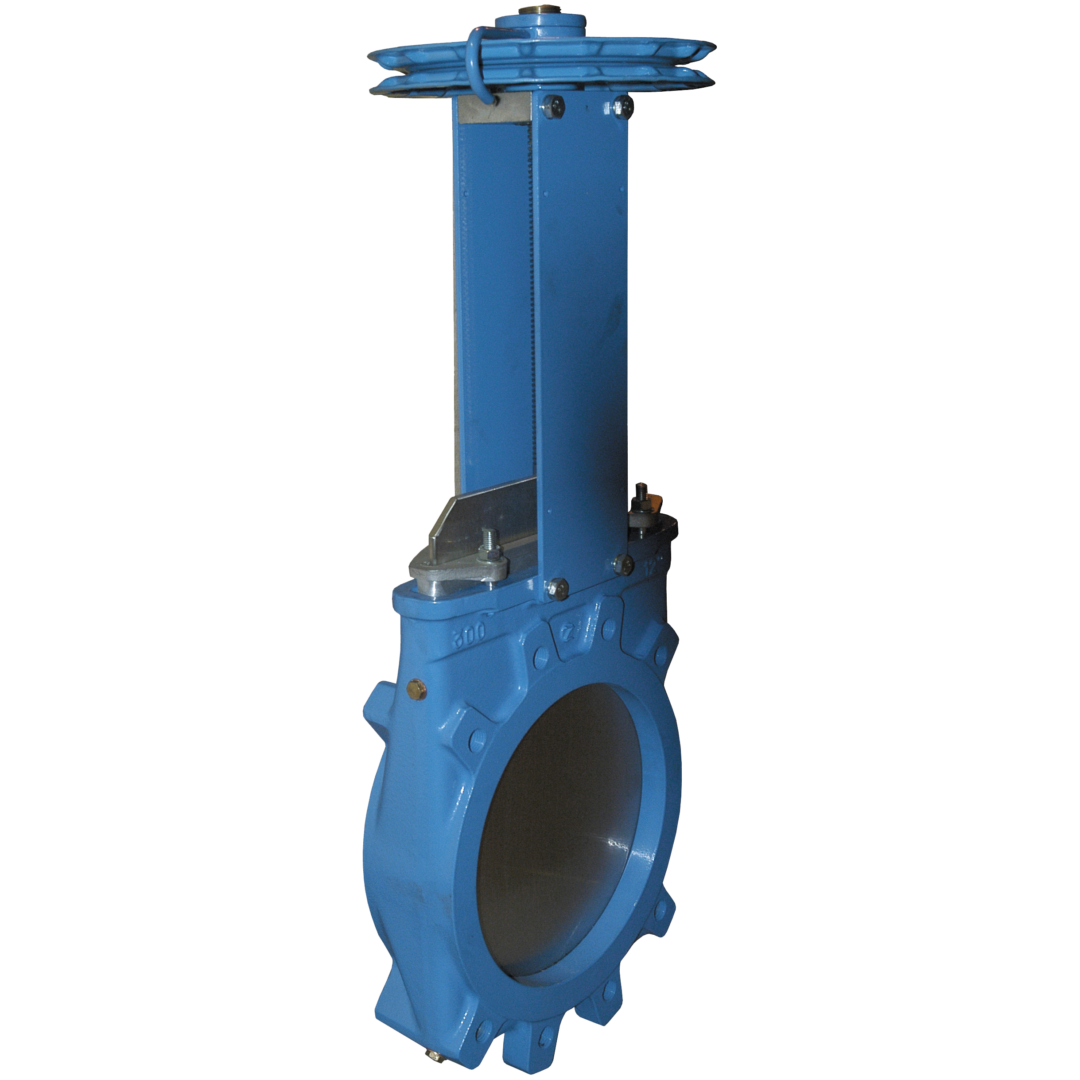

La vanne à tissu FG400 a été spécialement conçue pour une utilisation dans le domaine des sorties de silos et de réservoirs. Le corps spécial en forme d’entonnoir permet un passage facile du produit, par exemple des poudres ou des granulés. Les fluides à très forte teneur en matières solides font également partie du domaine d’application de cette vanne. Si des matières solides se fixent dans la zone d’étanchéité, celle-ci peut être libérée à l’aide d’air comprimé grâce aux raccords de rinçage fournis en série. Pour que le fonctionnement prévu puisse toujours être garanti, la vanne d’arrêt doit être installée horizontalement sous le silo. Vous trouverez les différents diamètres nominaux, niveaux de pression, matériaux et types d’entraînement disponibles en cliquant sur « Tech. Données » et “Téléchargements”. Des versions spéciales sont également possibles, contactez pour cela notre service commercial.

1-Vanne guillotine Typ: FG400-CS1ERW (Art.-Nr.: 273-1003-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

2-Vanne guillotine Typ: FG400-CS1NRW (Art.-Nr.: 273-1013-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : Volant avec broche montante

3-Vanne guillotine Typ: FG400-CS1MRW (Art.-Nr.: 273-1001-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Anneau de siège : métal
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

Vannes à guillotine FG400 avec corps en GG25 et vérin pneumatique

1-FG400 typ: FG400-CS1EDW (Art.-Nr.: 273-1004-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

2-FG400 typ: FG400-CS1NDW (Art.-Nr.: 273-1014-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température: -20°C jusuq’à 90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : pneumatique double effet

3-FG400 typ: FG400-CS1MDW (Art.-Nr.: 273-1002-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siége : métallique
Plage de température: -20°C – 120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

Vanne à guillotine FG400 avec boîtier en acier inoxydable et volant de manœuvre

1-FG400 typ: FG400-SSERW (Art.-Nr.: 273-1007-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

2-FG400 typ: FG400-SSNRW (Art.-Nr.: 273-1009-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : Volant avec broche montante

3-FG400 typ: FG400-SSMRW (Art.-Nr.: 273-1005-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Anneau de siège : métal
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

Vanne à guillotine FG400 avec boîtier en acier inoxydable et vérin pneumatique

1-FG400 typ: FG400-SSEDW (Art.-Nr.: 273-1008-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

2-FG400 typ: FG400-SSNDW (Art.-Nr.: 273-1010-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : pneumatique double effet

3-FG400 typ: FG400-SSMDW (Art.-Nr.: 273-1006-xx)

DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
Sortie en forme d’entonnoir / convient comme vanne de silo
Perçages de rinçage de série
Etanchéité unilatérale
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Anneau de siège : métal
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

Nom du produit

Glissière à tissu

Commande

Volant à broche montante, Volant à broche non montante, Pignon à chaîne, Moteur électrique, Pneumatique double effet, Pneumatique simple effet, Levier à main à fermeture rapide, Réducteur avec volant à main

Diamètres nominaux

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, (Diamétre plus grande sur demande)

Raccord à bride

PN10, ANSI 150, PN16

Matériau du boîtier

GG25, 1.4408, 1.4571

Panneau coulissant

1.4301, 1.4408, 1.4571, Hardox

Garniture de presse-étoupe

Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Bague d'étanchéité

NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP
