Vanne guillotine DN50-DN600 en inox ou fonte

Description
Données techniques
Documents

Vannes à guillotine : polyvalence et fiabilité réunies

FB200 a une performance élevée à un large éventail d’applications. Ainsi, avec des diamètres nominaux de DN50 à DN600 et un corps robuste en fonte grise ou en acier inoxydable, elle offre une solution flexible pour les exigences les plus diverses. De plus, le corps à bride intermédiaire d’une seule pièce permet un montage simple entre des brides PN10. Grâce à sa construction à double étanchéité, la vanne garantit une étanchéité fiable dans les deux sens d’écoulement. De même, la pelle de la vanne en acier inoxydable de haute qualité SS304L (1.4306) et la tige en SS303 (1.4305) offrent une grande résistance aux fluides corrosifs.

Vannes à guillotine : Des vannes de tissu flexibles pour de multiples applications

FB200 est une vanne extrêmement polyvalente. Grâce à l’utilisation de différents matériaux pour les bagues de siège tels que l’EPDM, le NBR ou des bagues métalliques, elle s’adapte de manière optimale aux différentes conditions de fonctionnement. Grâce à une large plage de températures de -20°C à +120°C, elle est utilisée dans de nombreux secteurs industriels, comme l’industrie du papier et de la cellulose, la technique des centrales électriques et l’industrie chimique. Différents types d’entraînement sont disponibles pour l’actionnement, de la commande manuelle à l’entraînement électrique en passant par les entraînements pneumatiques. Les différentes variantes de garniture permettent de manipuler et d’entretenir le robinet-vanne en toute sécurité.

FB200 avec corps en GG25 et volant de manœuvre

1- FB200-CS1ERW (Art.-Nr.: 270-2000-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Pour montage entre / sur brides PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

2-FB200-CS1NRW (Art.-Nr.: 270-2001-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : Volant avec broche montante

3- FB200-CS1MRW (Art.-Nr.: 270-2002-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siége : métallique
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

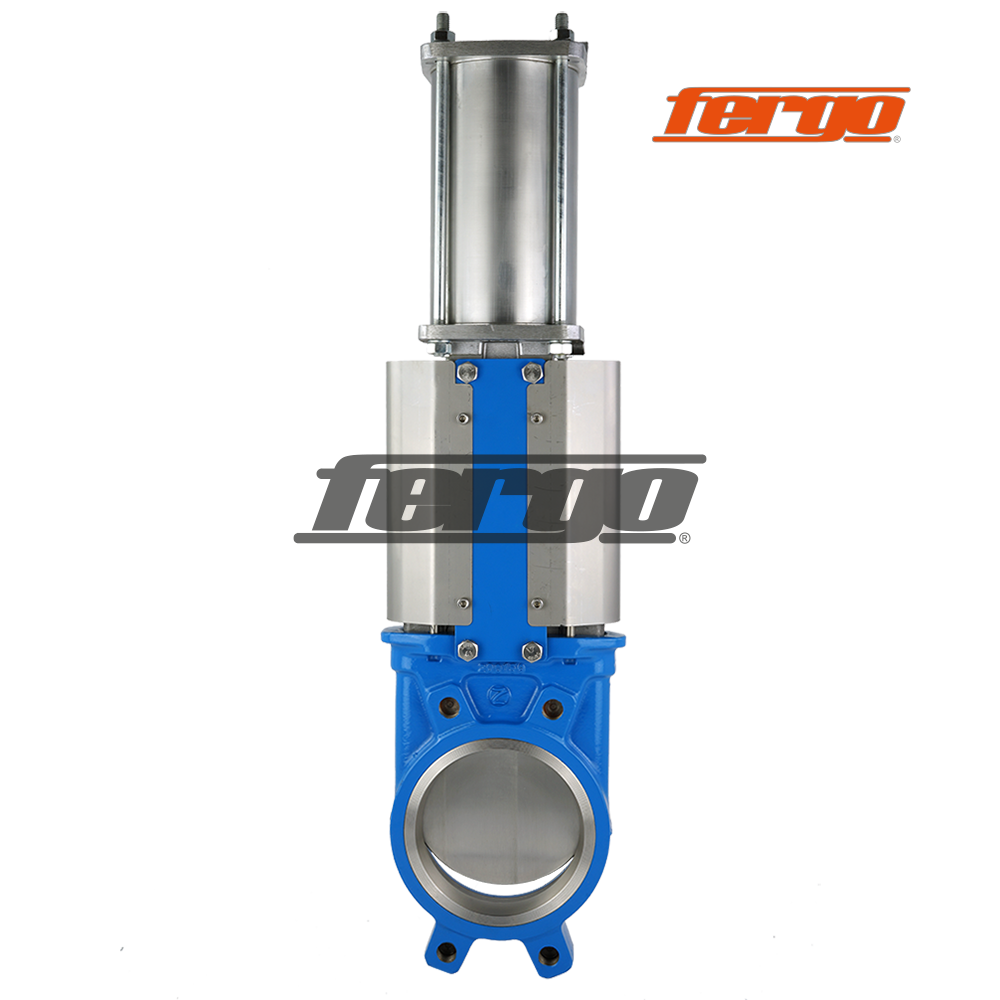

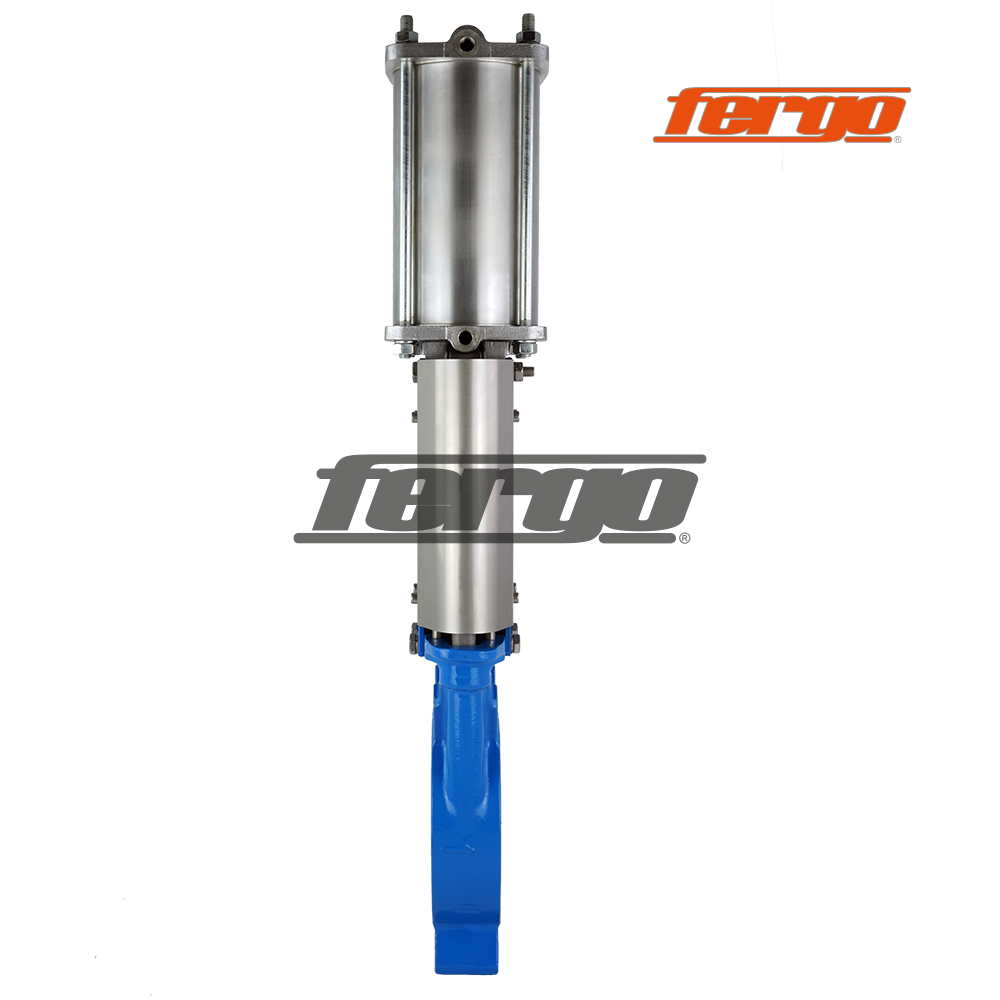

Vanne à guillotine FB200 avec corps en GG25 et vérin pneumatique

1- FB200-CS1EDW (Art.-Nr.: 270-2008-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

2-FB200-CS1NDW (Art.-Nr.: 270-2011-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : pneumatique double effet

3-FB200-CS1MDW (Art.-Nr.: 270-2003-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Boîtier : GG25
Plaque de vanne : SS304L (1.4306)
Tige : SS303 (1.4305)
Siége : métallique
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

Vanne à guillotine FB200 avec boîtier en acier inoxydable et volant de manœuvre

1-FB200-SSERW (Art.-Nr.: 270-2005-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

2-FB200-SSNRW (Art.-Nr.: 270-2015-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : Volant avec broche montante

3-FB200-SSMRW (Art.-Nr.: 270-2009-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siége : métallique
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : Volant avec broche montante

Vanne à guillotine FB200 avec boîtier en acier inoxydable et vérin pneumatique

1-FB200-SSEDW (Art.-Nr.: 270-2006-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siège : EPDM
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

2-FB200-SSND (Art.-Nr.: 270-2017-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Zum Einbau zwischen/an Flansche PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Bague de siège : NBR
Plage de température : -20°C à +90°C
Garniture : PTFE-synt./NBR/PTFE-synt.
Actionnement : pneumatique double effet

3-FB200-SSMDW (Art.-Nr.: 270-2007-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
Boîtier à bride intermédiaire (1 pièce)
ÉTANCHE AUX DEUX EXTRÉMITÉS
Pour montage entre/sur brides PN10
Corps: CF8M (1.4408)
Plaque de vanne : SS316L (1.4404)
Tige : SS303 (1.4305)
Siége : métallique
Plage de température : -20°C à +120°C
Emballage : PTFE-synt./EPDM/PTFE-synt.
Actionnement : pneumatique double effet

Nom du produit

Glissière à tissu

Commande

Volant à broche montante, Volant à broche non montante, Pignon à chaîne, Moteur électrique, Pneumatique double effet, Pneumatique simple effet, Levier à main à fermeture rapide, Réducteur avec volant à main

Diamètres nominaux

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200

Raccord à bride

PN10, ANSI 150, PN16

Matériau du boîtier

GG25, GGG40, 1.4408, 1.4571

Panneau coulissant

1.4301, 1.4408, 1.4571, Hardox

Garniture de presse-étoupe

PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Bague d'étanchéité

NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP, Metallique
