3-Wege Kugelhahn L & T Bohrung
Der 3-Wege-Kugelhahn wird am häufigsten in Rohrleitungen eingesetzt, da er sich leicht für die Durchflussregelung von flüssigen Medien oder Gasen einstellen lässt. Der Kugelhahn wird häufig zum Mischen oder Umleiten zwei unterschiedlichen Medien verwendet. Mit seinen vielfältigen Ein- und Auslassfunktionen lenken die Ventile den Strom des Mediums an die gewünschte Stelle.
3-Wege-Kugelhahn automatisiert: elektrisch & pneumatisch
Fergo bietet komplett montierte 3-Wege Flanschkugelhähne & 3-Wege Muffen-Kugelhähne mit pneumatischem oder elektrischem Antrieb mit direkter Montage auf DIN / ISO 5211 Flansche. Weitere Zubehörteile und Optionen wie Magnetventil, Endschalterbox mit Stellungsanzeige, Stellungsregler, Endschalterbox, Montagebrücke, Adapter, Spindelverlängerung sind ebenfalls erhältlich und können komplett montiert geliefert werden.

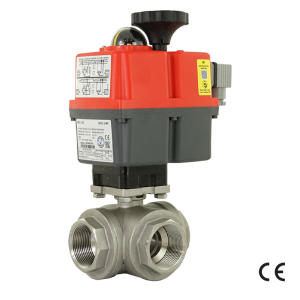

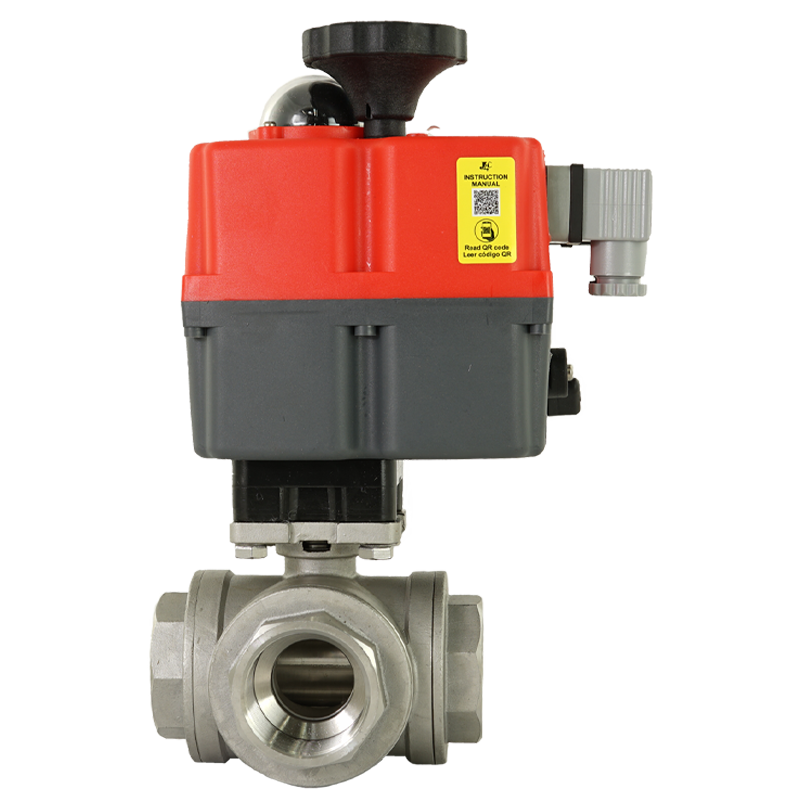

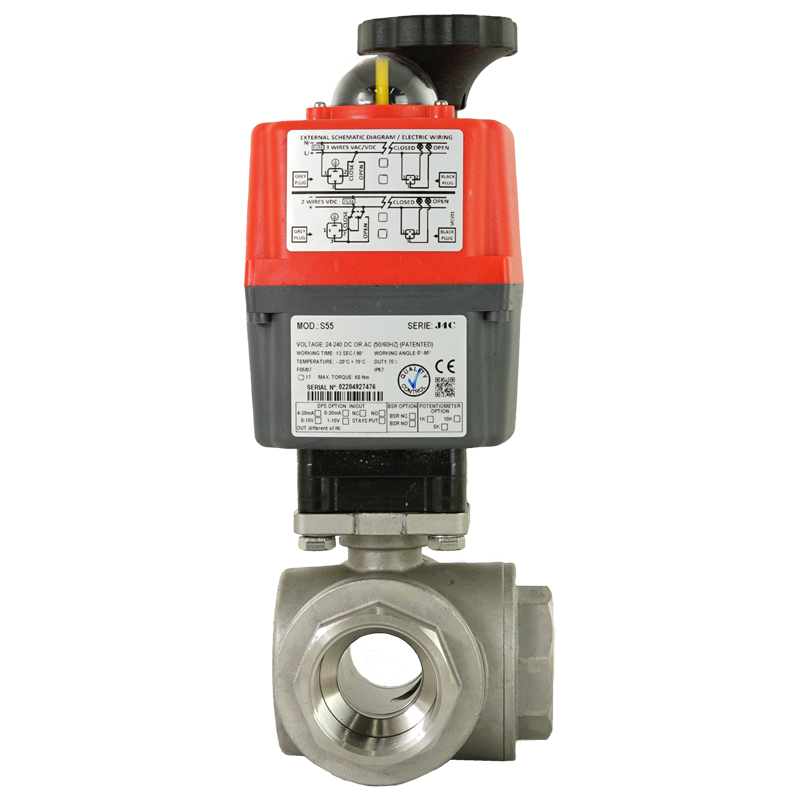

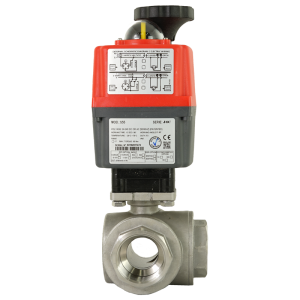

Der elektrischer Drei-Wege-Kugelhahn aus Edelstahl ist standardmäßig mit J4C-Elektroantrieb erhältlich. Der ist auf Basis der idealen Bedingungen mit dem jeweiligen Drehmoment genormt.

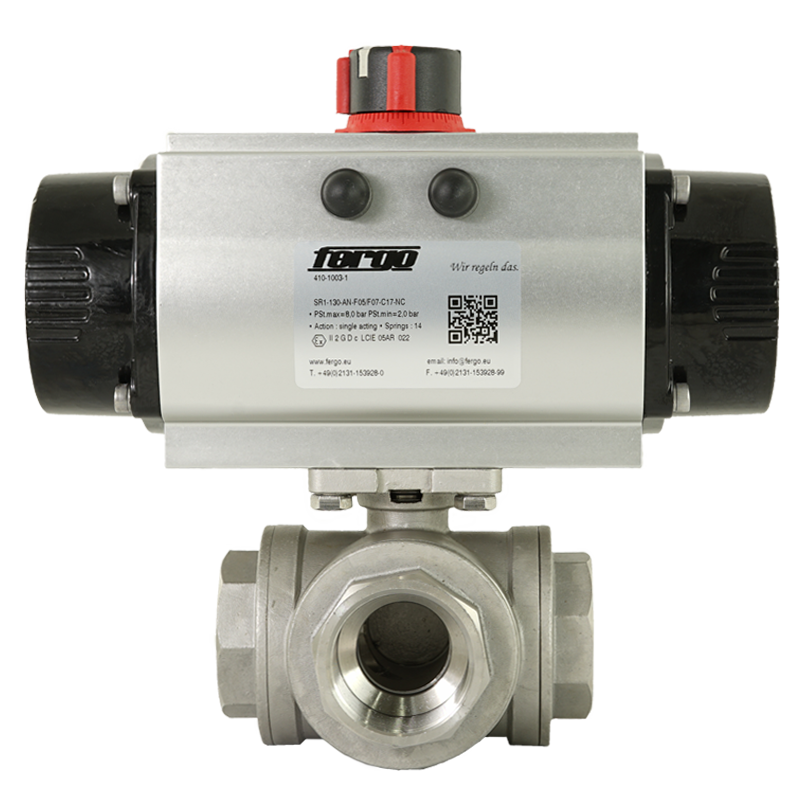

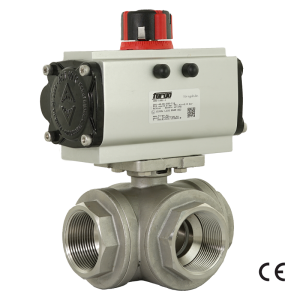

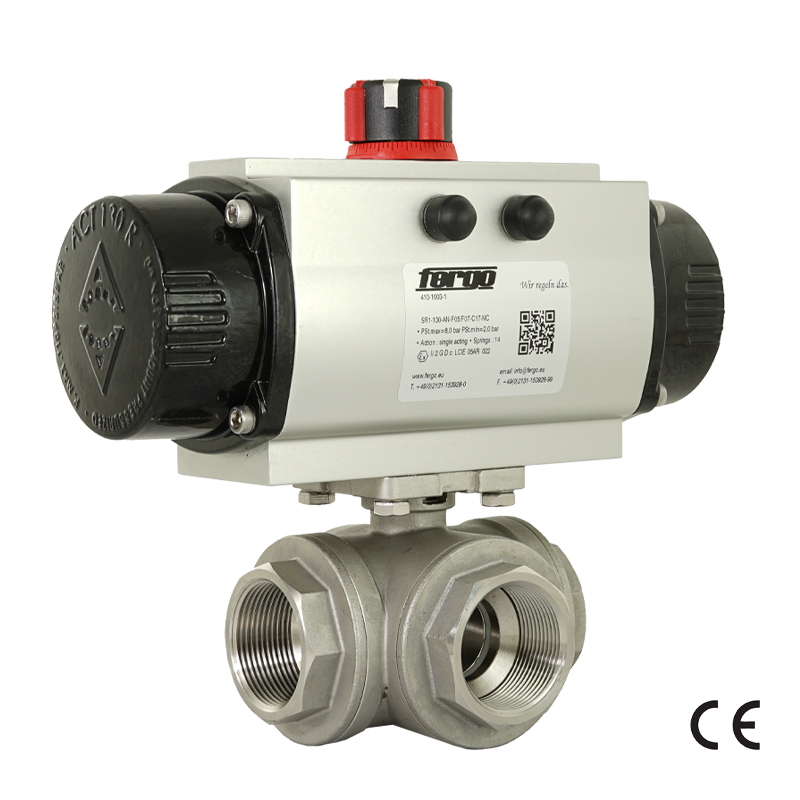

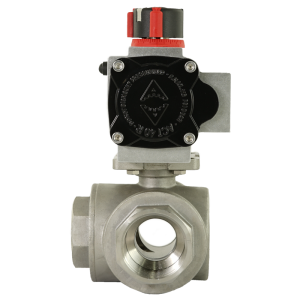

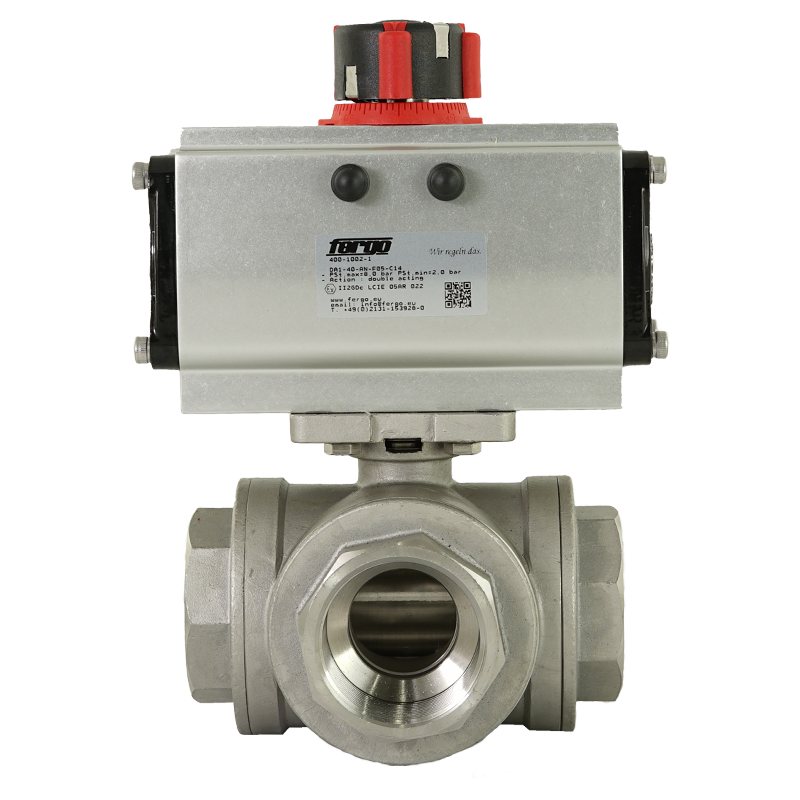

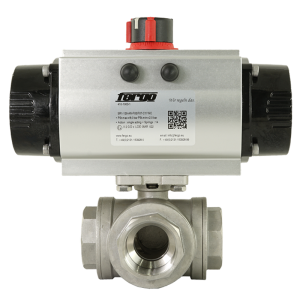

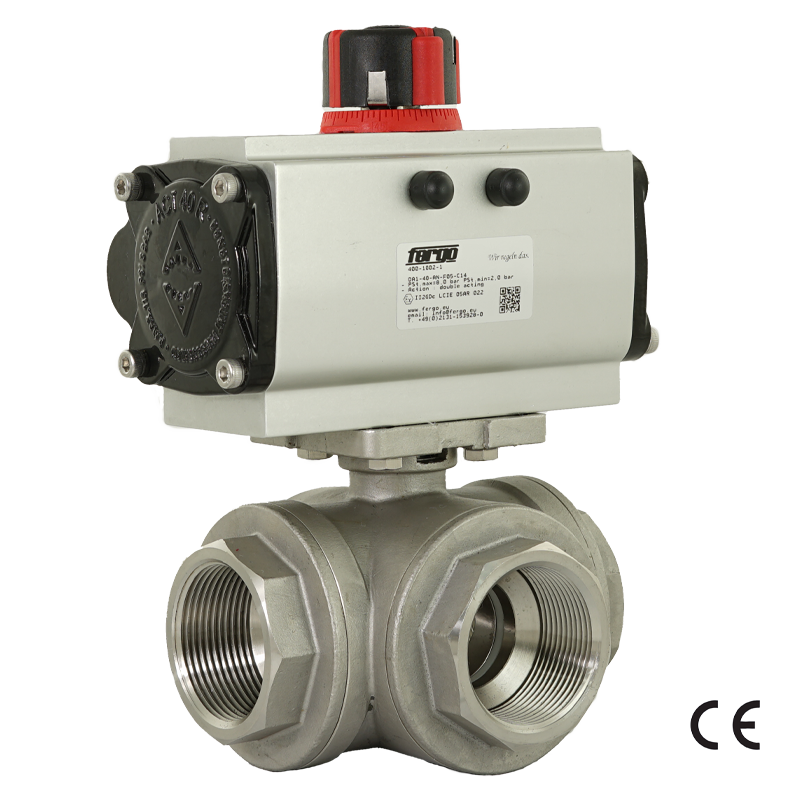

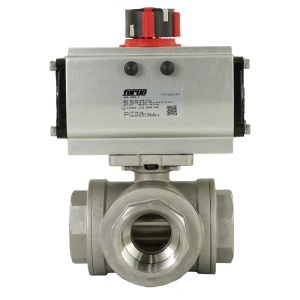

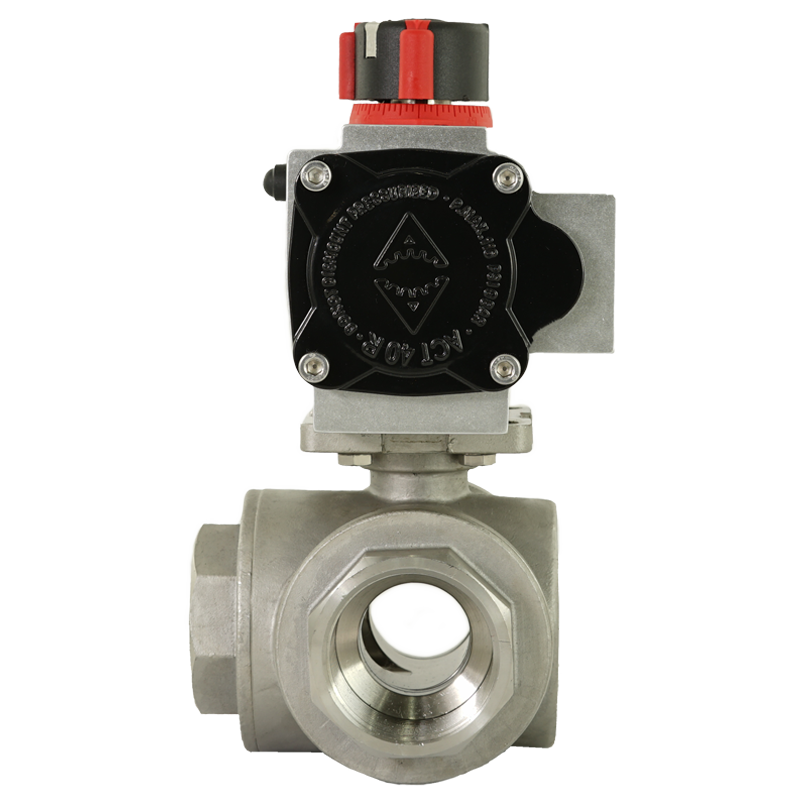

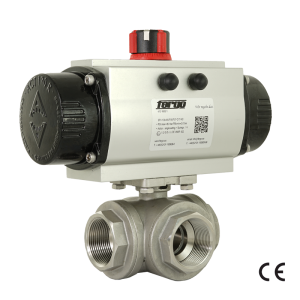

Der pneumatischer Drei-Wege-Kugelhahn aus Edelstahl ist mit einfachwirkende und doppeltwirkende Antriebe erhältlich. Einfachwirkende Antriebe sind in den Ausführungen Öffen und Schließend verfügbar. Die Kugelhähne werden mit einem pneumatischen Antrieb durch direkte Montage auf DIN / ISO 5211 Flansche montiert.
Für weitere Antriebsoptionen senden Sie uns bitte Ihre Anfrage per E-Mail.
Kugelhahn KL103-SSTHI (Art.-Nr.: 101-1002-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″
- Bauform: 3-Wege
- L-Bohrung
- Reduzierter Durchgang
- Innengewinde nach ISO 7-1 (EN 10226-1)
- Gehäuse: 1.4408, kugelgestrahlt
- Kugel: 1.4408
- Welle: AISI 316
- Dichtung Kugel: PTFE + 15% GF
- Wellenpackung: PTFE
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63 bar
- Ausblassichere Welle und Antistatik-Vorrichtung
- Betätigung: Handhebel, pneumatisch, elektrisch
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler

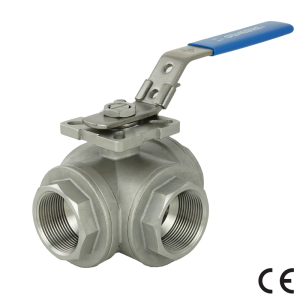

Kugelhahn KT103-SSTHI (Art.-Nr.: 102-1002-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″
- Bauform: 3-Wege
- T-Bohrung
- Reduzierter Durchgang
- Innengewinde nach ISO 7-1 (EN 10226-1)
- Gehäuse: 1.4408, kugelgestrahlt
- Kugel: 1.4408
- Welle: AISI 316
- Dichtung Kugel: PTFE + 15% GF
- Wellenpackung: PTFE
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63 bar
- Ausblassichere Welle und Antistatik-Vorrichtung
- Betätigung: Handhebel, pneumatisch, elektrisch
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Produktbezeichnung
Kugelhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)
Nennweiten
1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2"
Gehäusematerial
1.4408
Druckstufe
PN63
Kugelmaterial
1.4408
Kugelsitz
PTFE+Glasfaser
Anschluss
IG/IG/IG
Gewinde
DIN 2999
