Schweißanschluss AD202

Zur Regelung von heißen Gasen empfiehlt sich der Einsatz von Drosselklappen. Hierbei ist die AD202 unsere günstigste Drossel-klappe im Lieferprogramm. Die AD202 ist sehr simpel konstruiert und zusätzlich mit einer Graphit-Stopfbuchse sowie einem Feststeller ausgerüstet. Dadurch kann diese Drosselklappe problemlos für Hochtemperatur-Anwendungen eingesetzt werden und ist darüber hinaus sehr wartungsarm. Diese Drosselklappe ist in der Ausführung AD202 nur mit Anschweißenden und Handhebel lieferbar. Wir verfügen über viele unterschiedliche Typen von Drosselklappen, sprechen Sie uns bitte an, wenn Sie eine bestimmte Bauart oder eine Beratung benötigen.

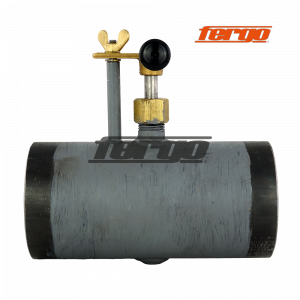

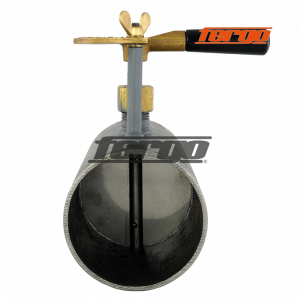

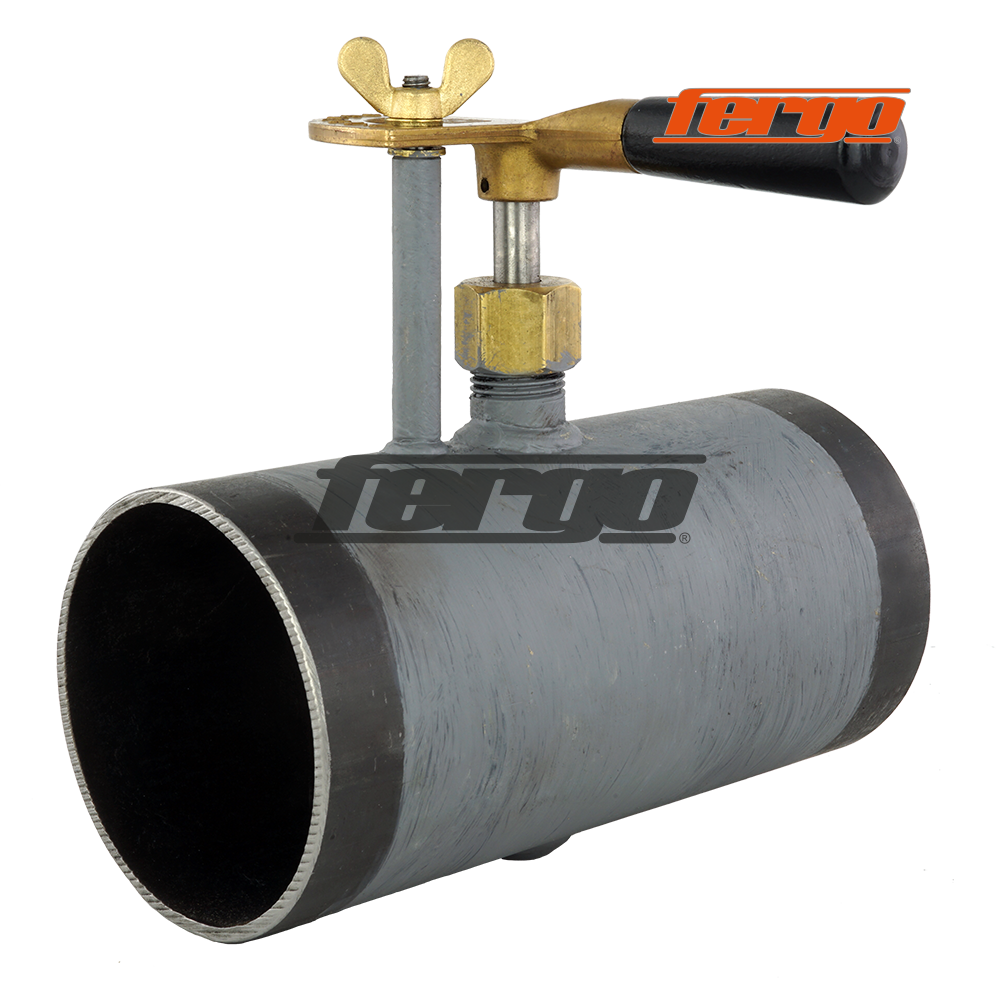

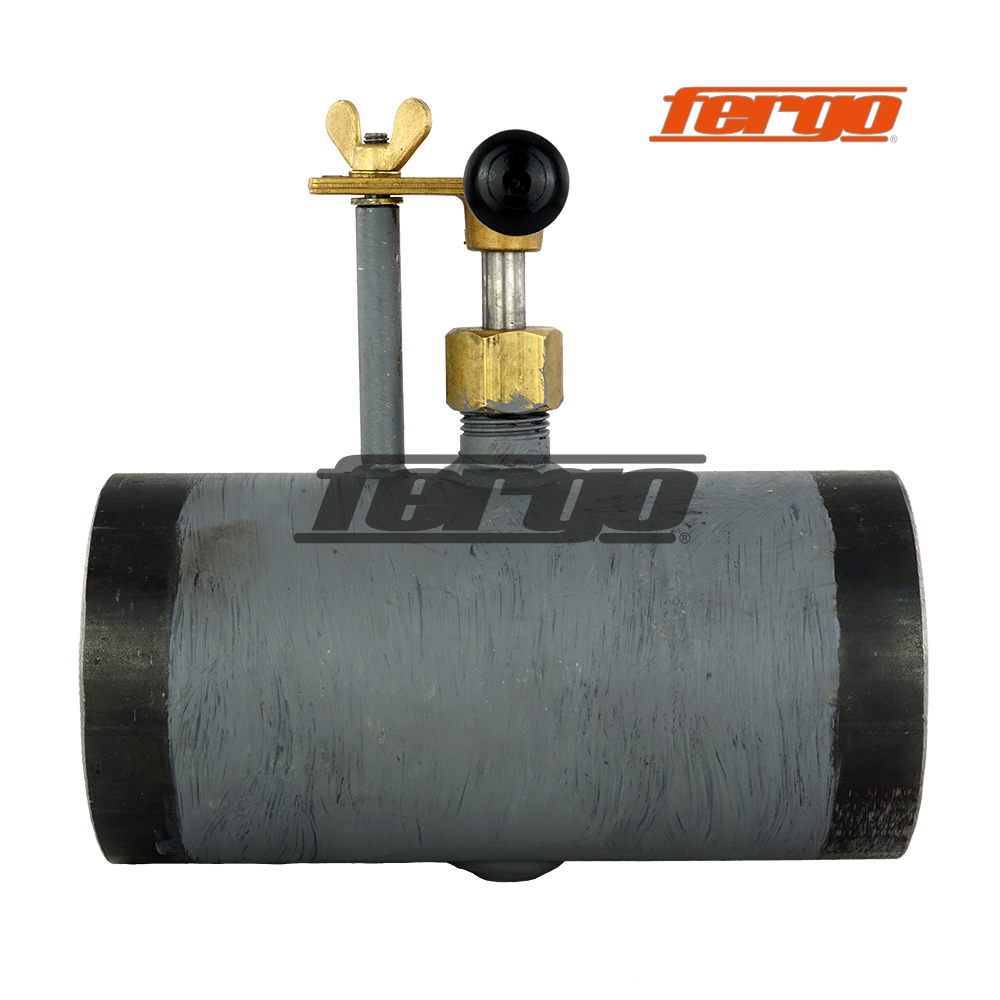

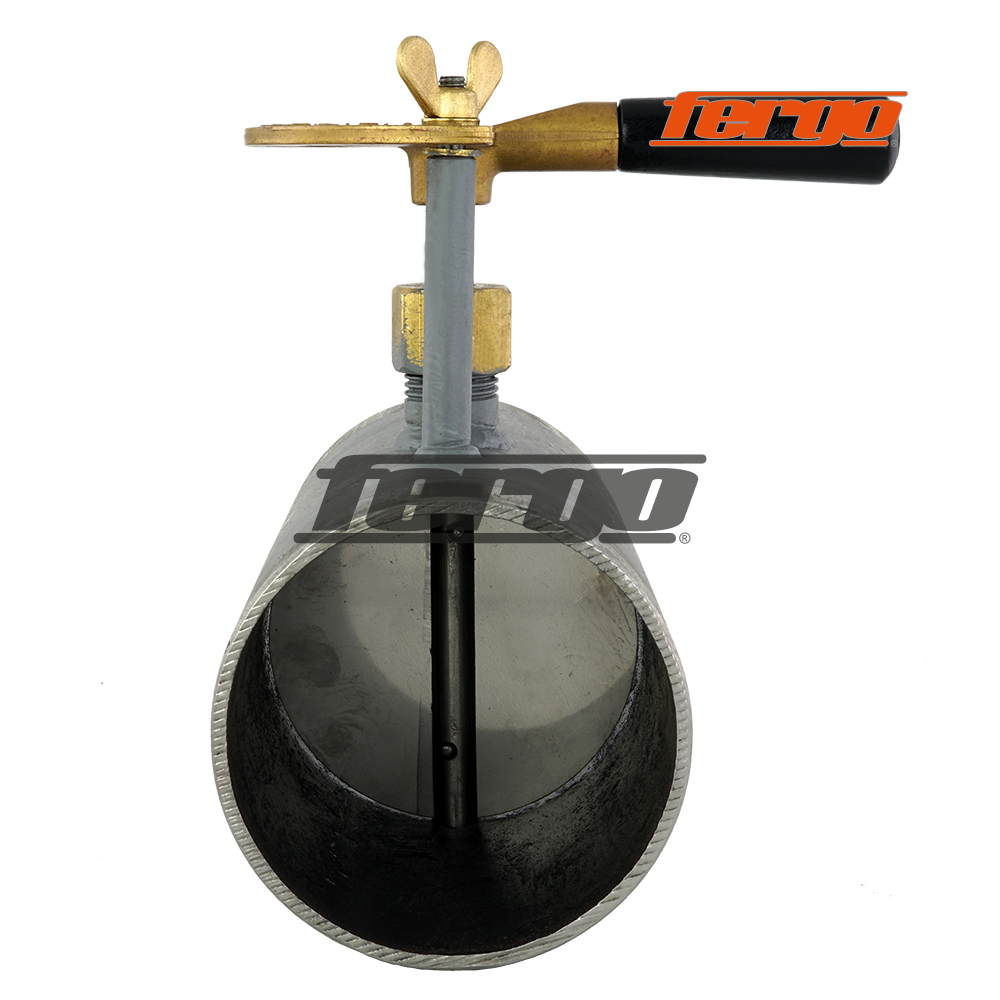

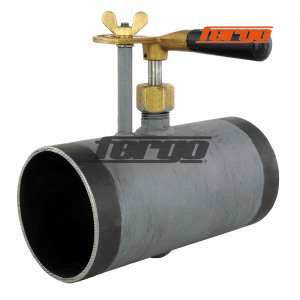

Einschweiss-Drosselklappe AD202-LMMH-xxx-T2 (Art.-Nr.: 156-2020-xxx)
• Rohr-Außendurchmesser (mm): 21.3, 26.9, 31.8, 33.7, 38.0, 42.4, 44.5, 48.3, 51.0, 57.0, 60.3, 63.5, 70.0, 76.1, 82.5, 88.9, 101.6, 108.0, 114.3, 121.0, 127.0, 133.0, 139.7, 152.4, 159.0, 168.3, 177.8, 193.7, 219.1, 244.5, 267.0, 273.0, 323.9, 368.9
• Type 2
• Körper: Gewinderohr DIN2440
• Klappe / Welle: Messing
• Temperaturbereich: max. 150°C
• Betätigung: Holzgriff mit Feststeller, stufenlos arretierbar und Messingskala

Langhals-Einschw.-Drosselklappe AD202-LMMH-xxx-T2a (Art.-Nr.: 156-2030-xxx)
• Rohr-Außendurchmesser (mm): 21.3, 26.9, 31.8, 33.7, 38.0, 42.4, 44.5, 48.3, 51.0, 57.0, 60.3, 63.5, 70.0, 76.1, 82.5, 88.9, 101.6, 108.0, 114.3, 121.0, 127.0, 133.0, 139.7, 152.4, 159.0
• Type 2a
• Langhalsausführung, für 50mm Isolierung
• Körper: Gewinderohr DIN2440
• Klappe / Welle: Messing
• Temperaturbereich: max. 150°C
• Betätigung: Holzgriff mit Feststeller, stufenlos arretierbar und Messingskala

Produktbezeichnung

Drosselklappe

Betätigungen

Handhebel

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5"

Gehäusematerial

1.0038, 1.0035

Klappendichtung

Keine

Stopfbuchspackung

Grafit

Anschluss

Anschweißenden
