Anflansch Gasklappe – DVGW Zulassung
Die Anflansch Absperrklappe AK211G wurde speziell für Gas Anwendungen konzipiert. Das Gehäuse besteht aus GGG40 (EN GJS 400-15) mit einer Epoxydharzlackierung, die Klappenscheibe besteht aus Edelstahl 1.4408 (CF8M) oder GGG40 (EN GJS 400-15), die Dichtmanschette aus NBR. Die Absperrklappe ist DVGW-Gas zertifiziert und eignet sich somit für Brenngase nach G 260 (-20°C bis max. +60°C). Alle Klappen der FERGO Armaturen GmbH lassen sich dank des genormten (EN ISO 5211) Aufbauflansches ganz einfach automatisieren; auch das übernehmen wir gern für Sie. Die AK211G ist auch in der Zwischenflansch-Version (Wafer) lieferbar und hat die Typenbezeichnung AK210G.
Absperrklappe Typ AK211G-D2SNLL (Art.-Nr.: 150-1623-xx) DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Anflanschgehäuse zum Einbau zw. Flansche PN10
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 120µm
- Klappenscheibe: CF8M (1.4408)
- Welle: AISI 420
- Sitzring: NBR (DVGW)
- Temp. (min. max.): -10°C bis +90°C

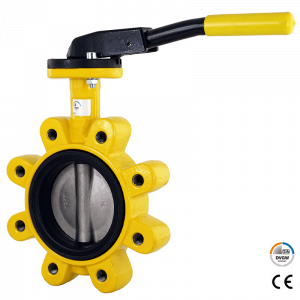

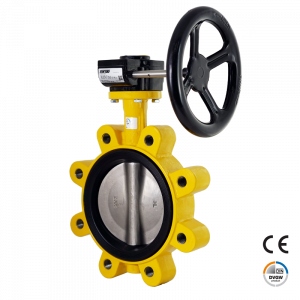

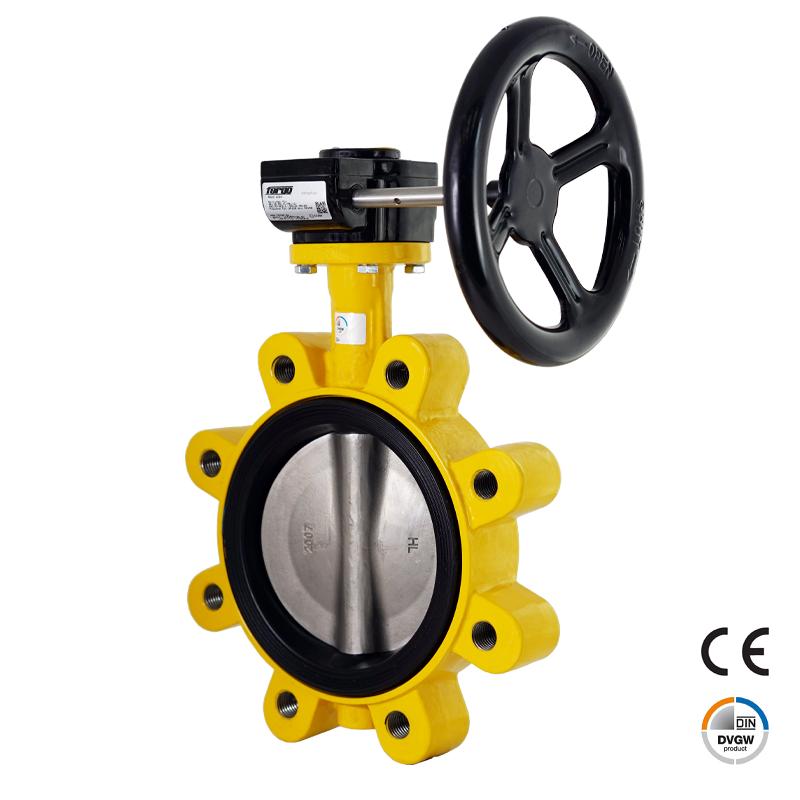

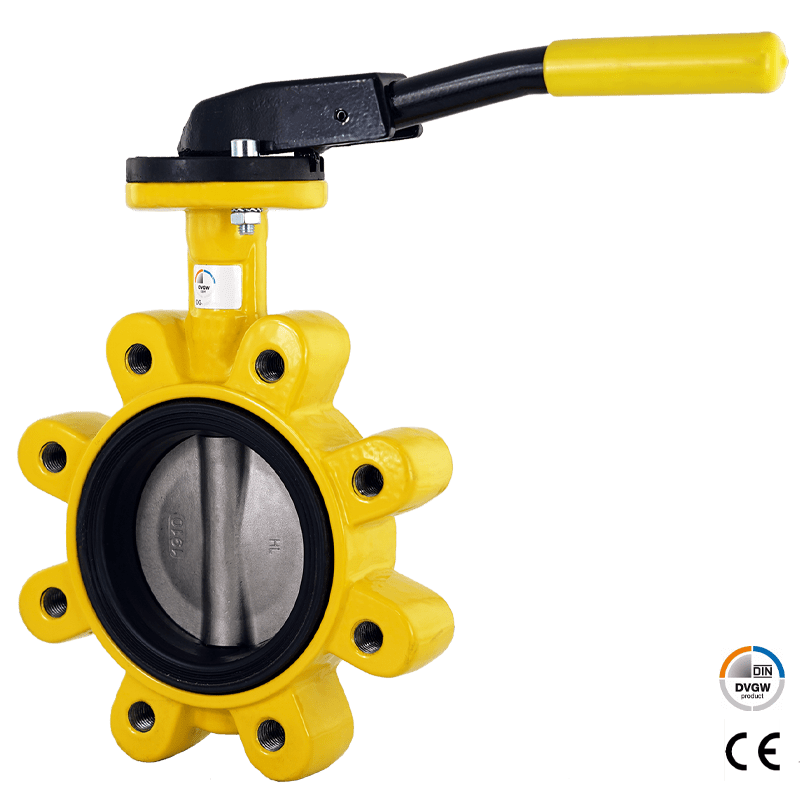

- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
- Zulassung DVGW GAS nach DIN EN 13774
Absperrklappe Typ AK211G-D2SNLL (Art.-Nr.: 150-1643-xx) DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Anflanschgehäuse zum Einbau zw. Flansche PN16
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 120µm
- Klappenscheibe: CF8M (1.4408)
- Welle: AISI 420
- Sitzring: NBR (DVGW)
- Temp. (min. max.): -10°C bis +90°C
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
- Zulassung DVGW GAS nach DIN EN 13774
Absperrklappe Typ AK211G-D2D2NLL (Art.-Nr.: 150-1633-xx) DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Anflanschgehäuse zum Einbau zw. Flansche PN10
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 120µm
- Klappenscheibe: GGG40 + Resicoat R4, 150µm
- Welle: AISI 420
- Sitzring: NBR (DVGW)
- Temp. (min. max.): -10°C bis +90°C
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
- Zulassung DVGW GAS nach DIN EN 13774
Absperrklappe Typ AK211G-D2D2NLL (Art.-Nr.: 150-1653-xx) DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
- Anflanschgehäuse zum Einbau zw. Flansche PN16
- Kopfflansch nach ISO 5211
- Dichtschließend
- Zentrisch gelagert
- Gehäuse: GGG40 + Epoxy 120µm
- Klappenscheibe: GGG40 + Resicoat R4, 150µm
- Welle: AISI 420
- Sitzring: NBR (DVGW)
- Temp. (min. max.): -10°C bis +90°C
- Betätigung: Handhebel, Getriebe, pneumatischen & elektrischen Antrieb
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
- Zulassung DVGW GAS nach DIN EN 13774
Produktbezeichnung
Absperrklappe
Betätigungen

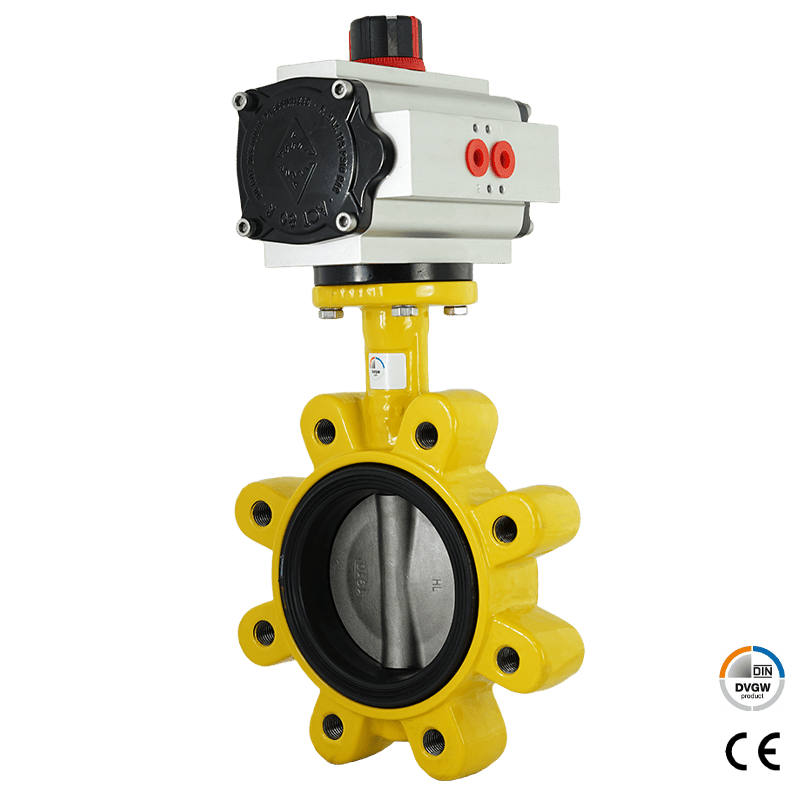

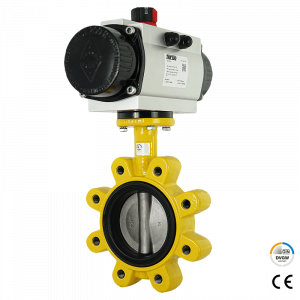

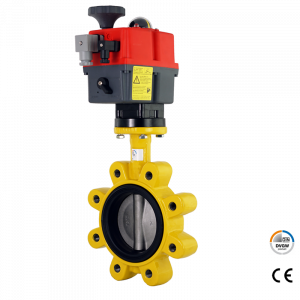

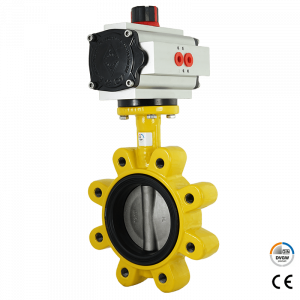

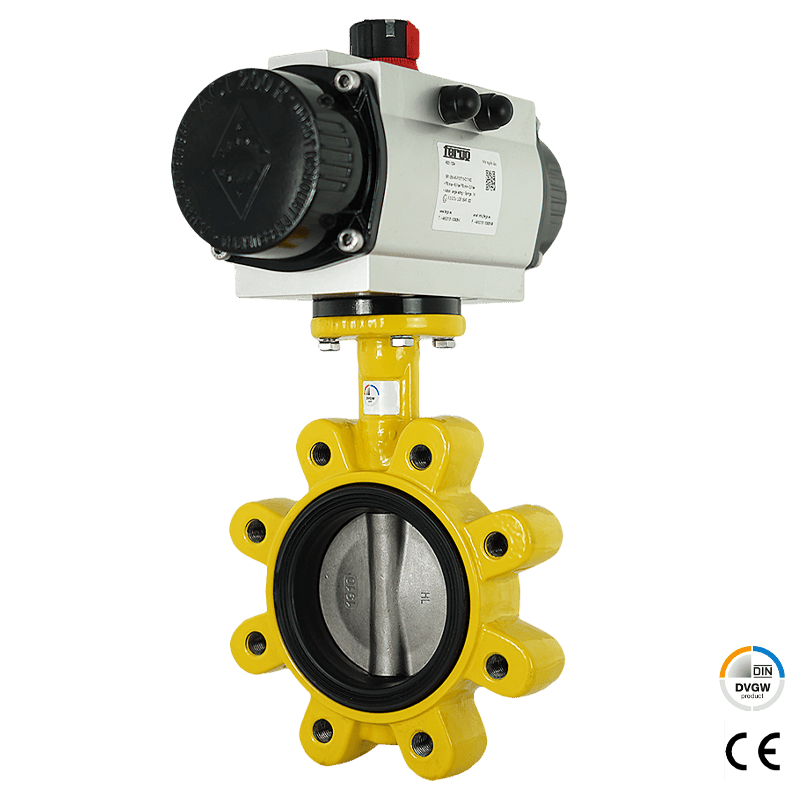

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
Flanschanschluss
PN10, PN16
Baulänge
DIN EN 558-1 Reihe 20
Gehäusematerial
GJS400
Klappe
GJS400, CF8M (1.4408)
Klappendichtung
NBR
Druckstufe
PN10, PN16
