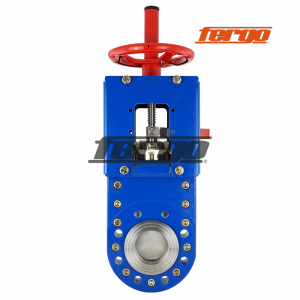

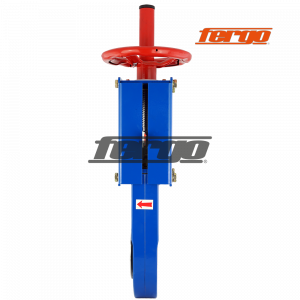

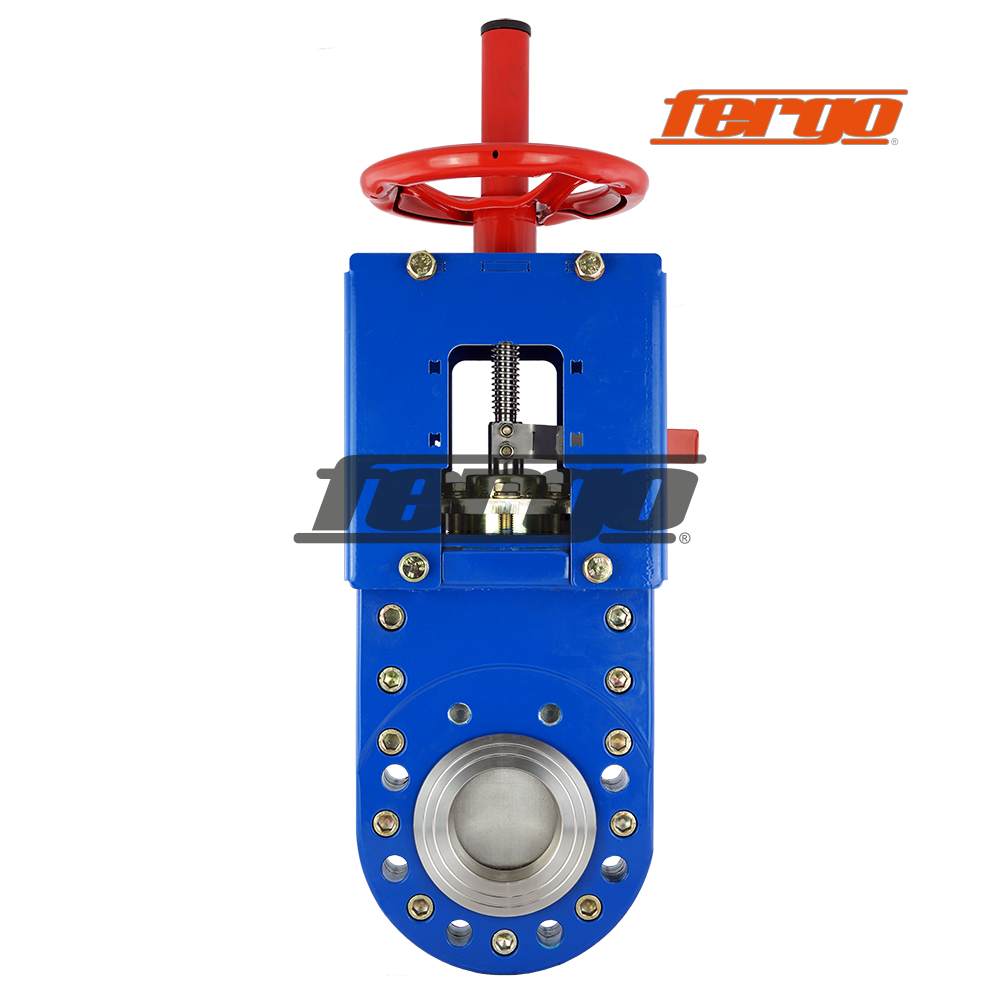

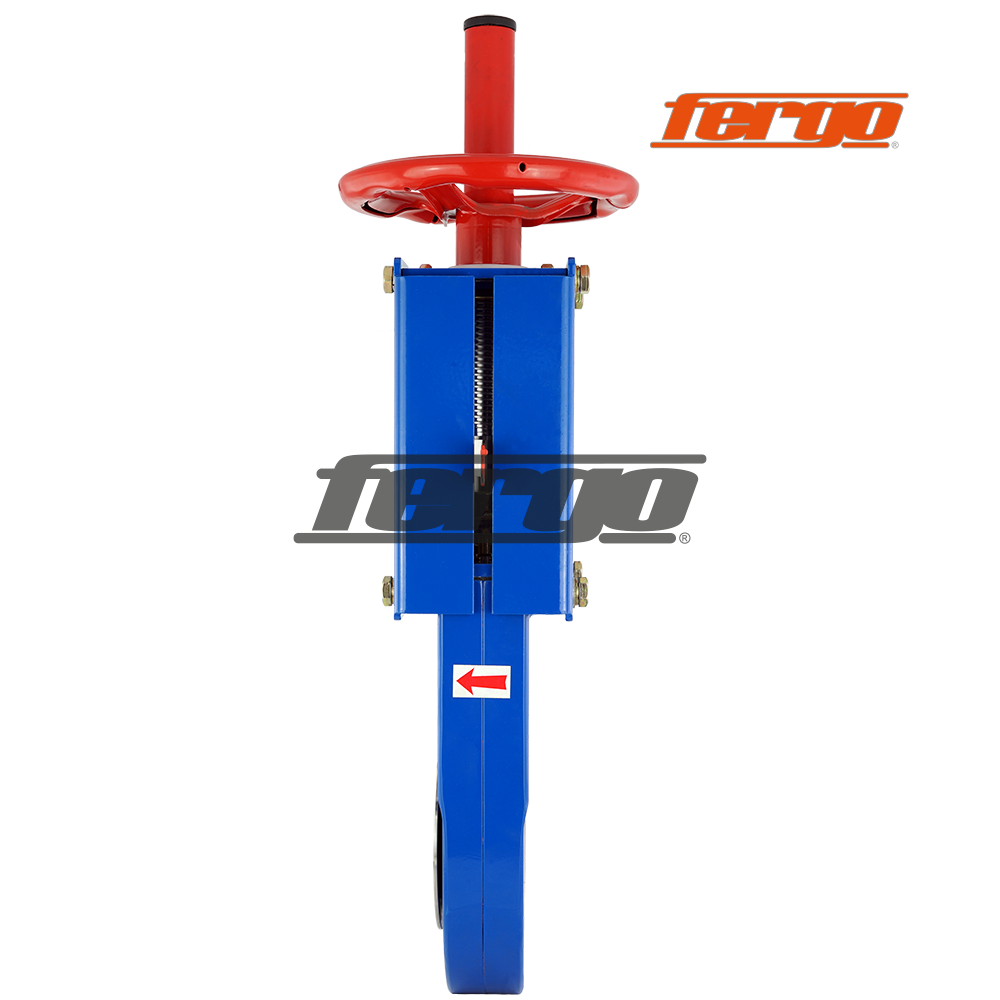

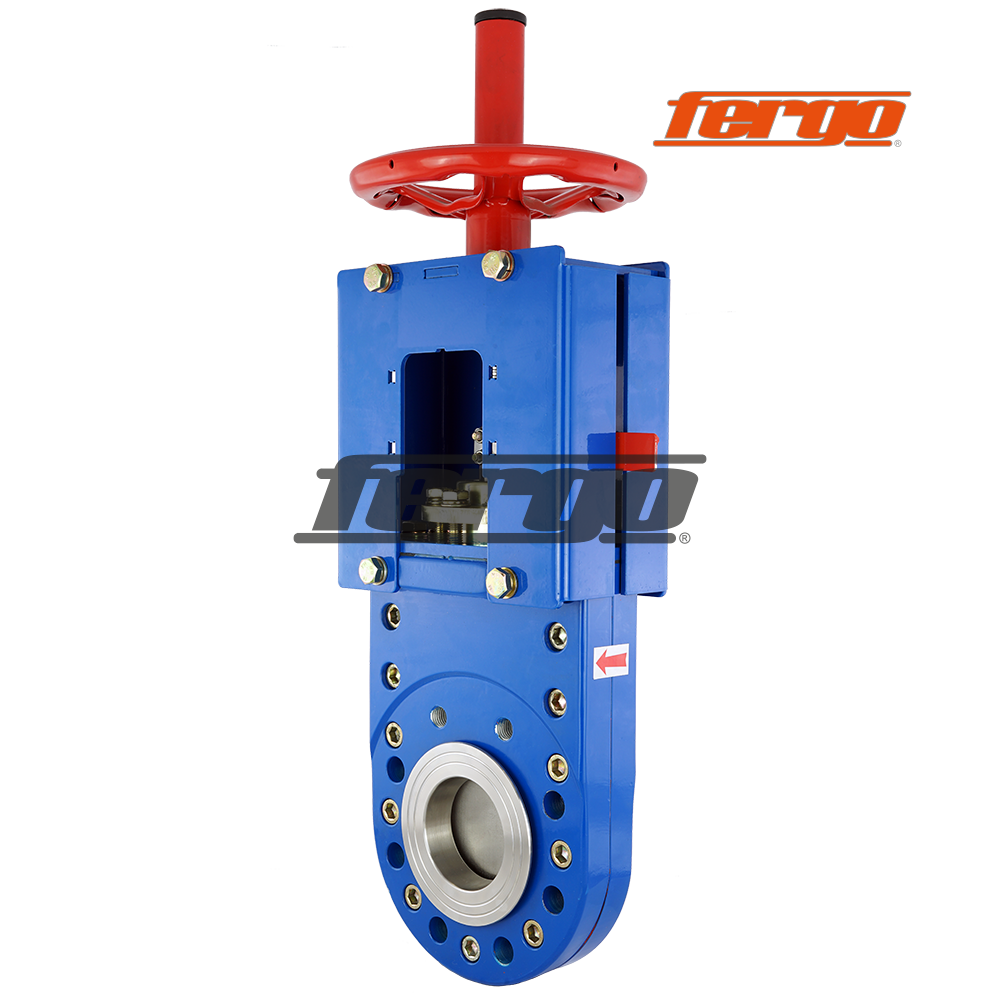

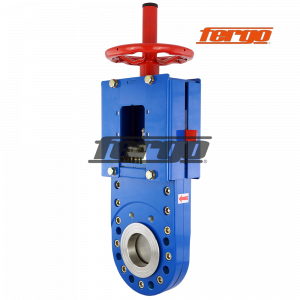

Plattenschieber FH600

Der FH600 ist ein einseitig dichtender Hochdruck-Stoffschieber in Vollflansch-Ausführung mit Haube. Dadurch ist dieser Schieber auch bei hohen Druckstufen bis zu PN100 einsetzbar und garantiert zudem absolute Dichtheit. Seine Eigenschaft, gefährliche Medien selbst bei hohen Druckstufen sicher zu regeln, hat ihn zu einem Standard-Schieber im Bereich der Petrochemie und Abwassertechnik gemacht.

Die Plattendichtungen können ohne großen Aufwand in wenigen Minuten ausgetauscht werden und dienen zugleich als Flanschdichtungen. So lassen sich Wartungsarbeiten und der damit verbundene Anlagenstillstand erheblich minimieren. Optional können die Dichtungen mit einem Umlenkkegel vor vorzeitigem Verschleiß geschützt werden (kostenlos ab PN40). Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

Produktbezeichnung

Stoffschieber

Betätigungen

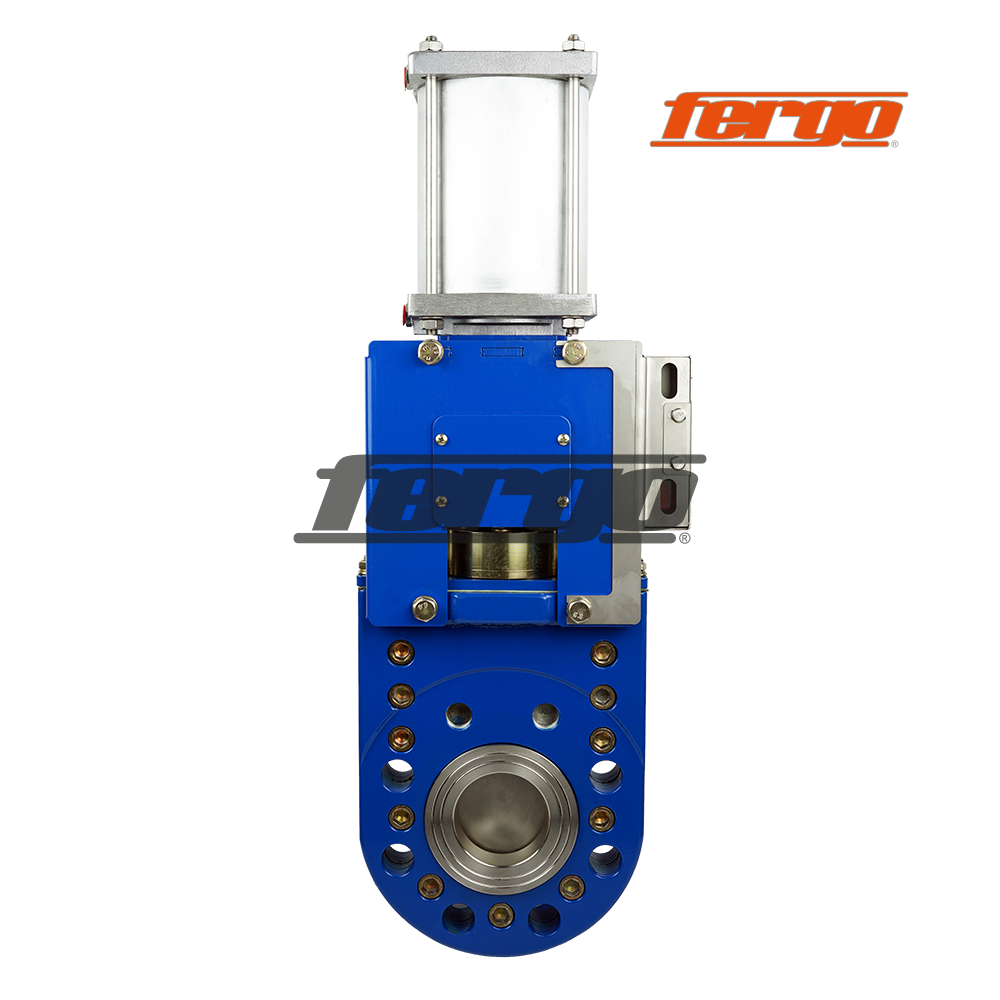

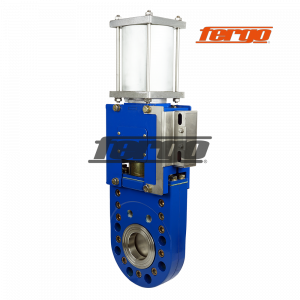

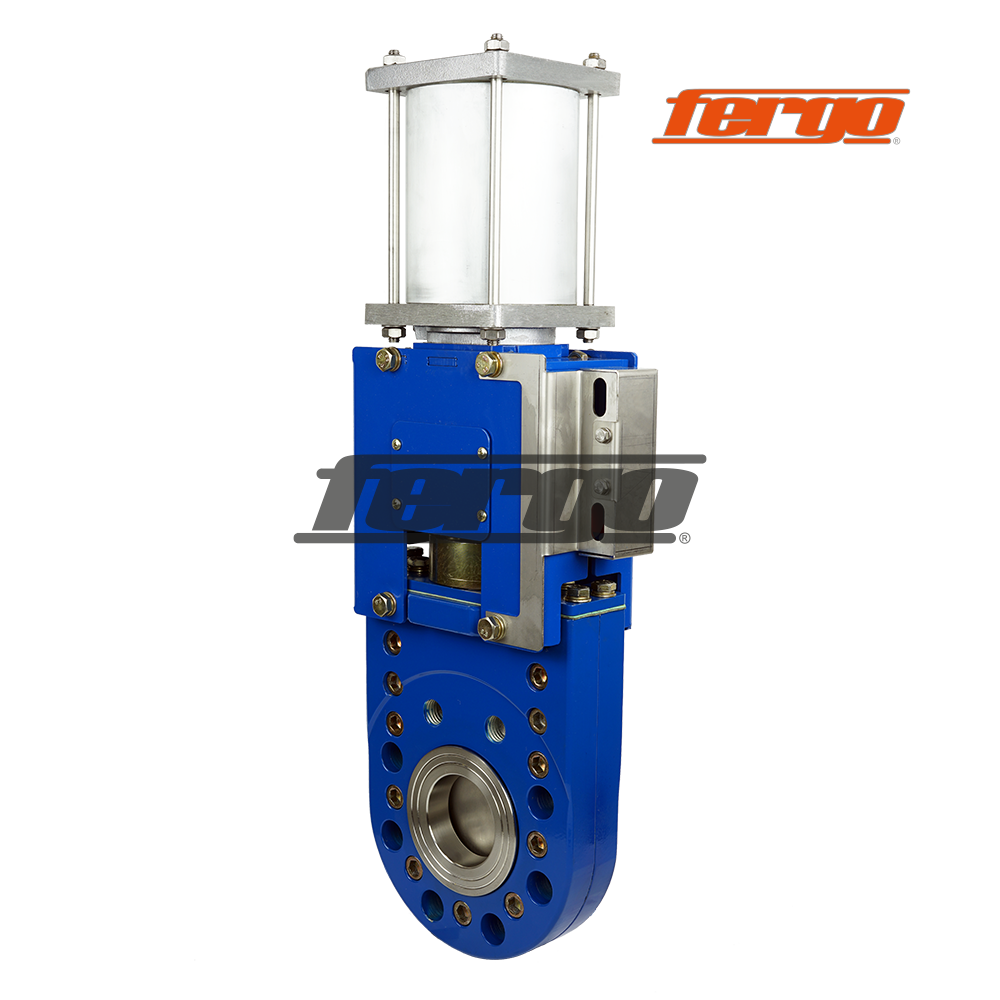

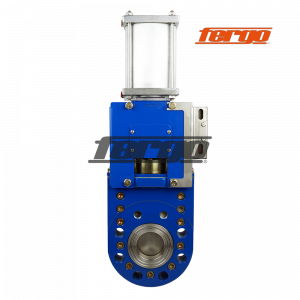

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad

Nennweiten

DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, (Auf Anfrage größer)

Flanschanschluss

PN10, ANSI 150, PN16, PN40, PN25, PN64, PN100

Gehäusematerial

1.4571, 1.0619, 1.4401, 1.4462

Schieberplatte

1.4301, 1.4408, 1.4571, Hardox

Stopfbuchspackung

Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Dichtring

NBR, EPDM, Silikon, Viton, Metallisch dichtend, metallisch weich dichtend

Druckstufe

PN40, PN64, PN100, PN25, PN16, PN10
