Flanschanschluss FP

Die Schmutzfänger FP110, FP210, FP220 und FP230 sind Rohrelemente zur Reinigung des Mediums von mechanischen Unreinheiten. Ihr Vorzug liegt in der robusten Siebkonstruktion aus nicht-rostendem Stahl und der Möglichkeit der Reinigung ohne den Armaturendeckel demontieren zu müssen. Die Armaturen sind zur Anwendung in der Heizungsindustrie bestimmt, vor allem in Heißwasser- und Dampfkreisläufen. Die breite Palette angebotener Nennweiten ermöglicht die Nutzung der Filter in den meisten Standardanwendungen. Die Armaturen sind geeignet für Wasser, Wasserdampf, Luft und sonstige neutrale Medien, die mit den verwendeten Armaturenmaterialien kompatibel sind. Die Schmutzfänger können in waagerechten Rohrleitungen mit dem Deckel nach unten eingebaut werden. In senkrechten Rohrleitungen ist die Installation nur bei Strömung von oben nach unten gestattet. Die Fließrichtung durch die Armatur ist durch die Pfeile auf dem Körper gekennzeichnet.

FP110: GG25, PN16, DN15 bis DN400
FP210: GGG50, PN25, DN15 bis DN200
FP220: 1.0619, PN16 bis PN40, DN15 bis DN200
FP230: 1.4581, PN16 bis PN40, DN15 bis DN200
Optionale Maschenweiten: 3,1mm, 1,6mm, 1,25mm, 1,0mm, 0,6mm, 0,5mm, 0,4mm, 0,32mm und 0,25mm

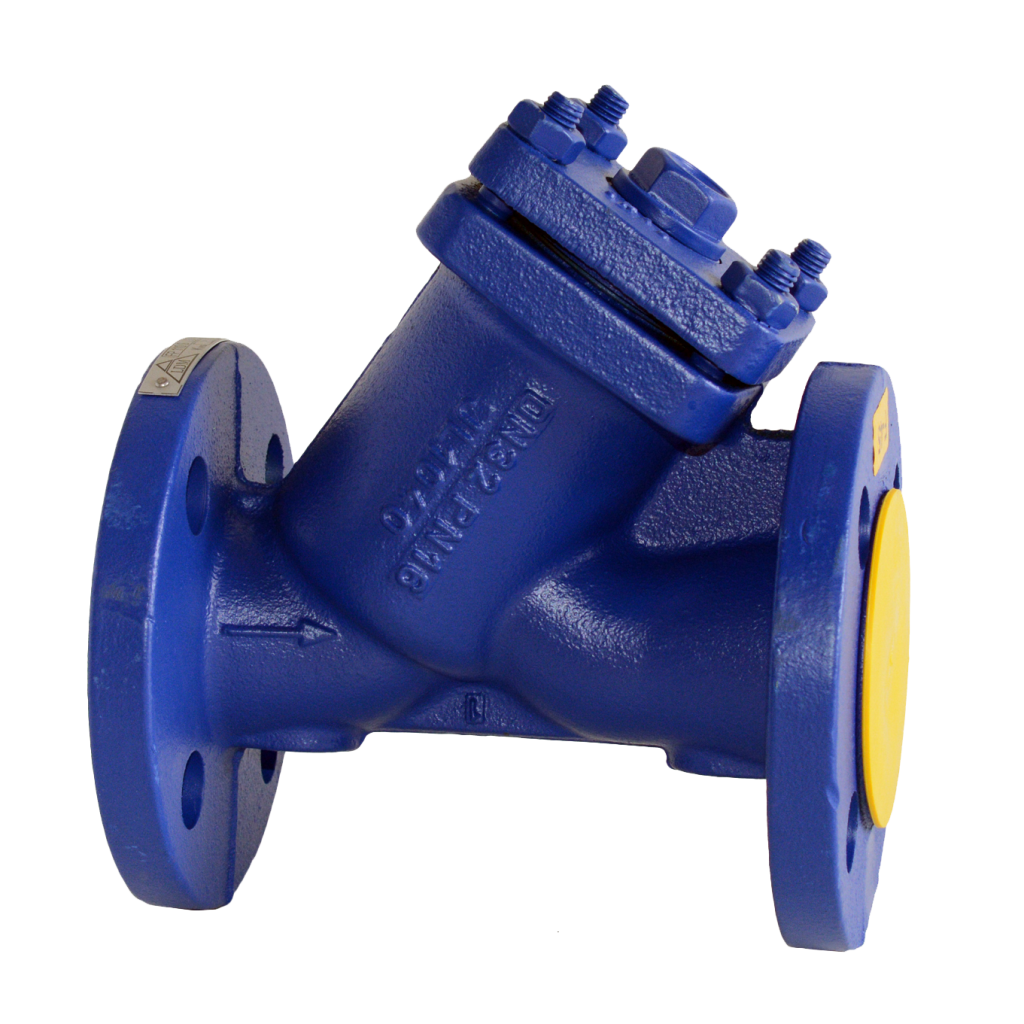

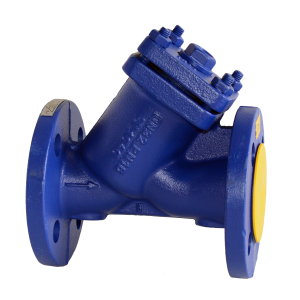

Y-Schmutzfänger FP 110 SA3 16/300 (Art.-Nr.: 330-0110-xx)
• Nenndruck: PN16
• Baulänge nach EN 558-1. Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-2
• Gehäuse / Deckel: Grauguss EN-JL1040
• Sieb: nichtrostender Stahl 1.4301
• Maschengröße [Grundausführung A]: Ø1 mm (andere Größen auf Anfrage)
• Arbeitstemperaturbereich: 0°C bis +300°C

Y-Schmutzfänger FP 210 SA4 25/350 (Art.-Nr.: 330-0210-xx)
• Nenndruck: PN25
• Baulänge nach EN 558-1. Reihe 1
• Flanschanschluss PN25 mit grober Dichtleiste Typ B1, EN 1092-2
• Gehäuse / Deckel: Sphäroguss EN-JS1025
• Sieb: nichtrostender Stahl 1.4301
• Maschengröße [Grundausführung A]: Ø1 mm (andere Größen auf Anfrage)
• Arbeitstemperaturbereich: -10°C bis +350°C

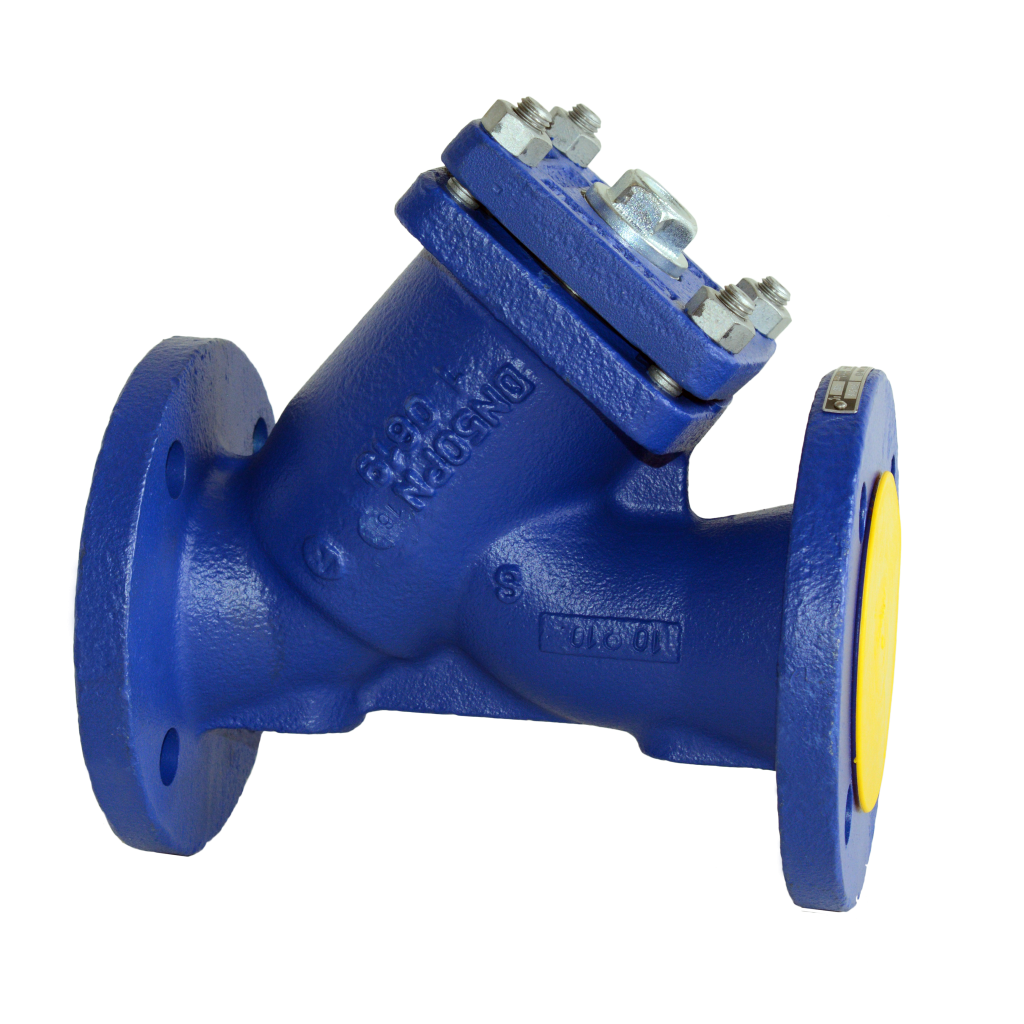

Y-Schmutzfänger FP 220 SA1 40/400 (Art.-Nr.: 330-0220-xx)
• Nenndruck: PN40
• Baulänge nach EN 558-1. Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse / Deckel: Stahlguss 1.0619 (GP240GH)
• Sieb: nichtrostender Stahl 1.4301
• Maschengröße [Grundausführung A]: Ø1 mm (andere Größen auf Anfrage)
• Arbeitstemperaturbereich: -20°C bis +400°C

Y-Schmutzfänger FP 230 SA8 40/400 (Art.-Nr.: 330-0231-xx)
• Nenndruck: PN40
• Baulänge nach EN 558-1. Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse / Deckel: rostfreier Stahl 1.4581
• Sieb: nichtrostender Stahl 1.4301
• Maschengröße [FS45]: Ø1,0 mm (andere Größen auf Anfrage)
• Arbeitstemperaturbereich: -20°C bis +400°C

Produktbezeichnung

Schmutzfänger

Nennweiten

DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400

Flanschanschluss

PN10, PN16, PN40, PN25

Gehäusematerial

GG25, GGG50, 1.0619, 1.4581

Druckstufe

PN40, PN25, PN16

Dichtung

Graphit

Sieb/Filter

1.4301

Anschluss

Flansche
