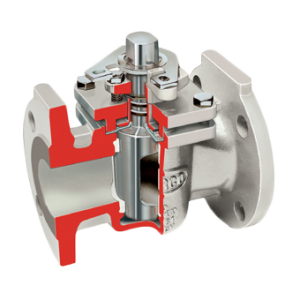

G4Z

Feuerfester Kükenhahn nach ASME-Standard

Die FLOWSERVE DURCO Kükenhähne G4 gewährleisten eine bessere Abdichtung im Durchgang als andere vergleichbare AUF/ZU-Armaturen und bieten gleichwertigen oder überlegenen Emissionsschutz im Vergleich zu sondergefertigten Hochbeanspruchungs-Spezialventilen. Sie eignen sich hervorragend für schwierige Einsatzzwecke in der Chemie und Verfahrensindustrie, zum Absperren von Rohrleitungen, Pumpen, Flüssigkeitsbehältern, Reaktoren und sonstigen kritischen Anwendungen.

Die Kükenhähne der Serie G4Z sind, im Gegensatz zu den Standard-Modellen der Serie G4 und G4E, feuerfest. Der Kükenhahn G4Z-HF ist beispielsweise für Alkylierungsanlagen mit UOP/Phillips Lizenz in Raffinerien vorgesehen.

Die feuerfesten Kükenhähne G4Z sowie G4EZ und G4EBZ sind mit speziellen Grafoil-Ringpackungen an der Spindel und Grafoil-Dichtungsmanschetten an dem oberen Armaturendeckel versehen, womit für den Fall einer Zerstörung der PTFE-Buchse und Membran durch Feuer jegliches Eindringen von Luft auf ein unbedeutendes Maß beschränkt wird. Sollte die obere Abdichtung zerstört werden, wird die Grafoil-Packung von einer Metallmembran festgehalten.

Produktbezeichnung

Kükenhahn

Betätigungen

Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

1/2", 3/4", 1", 1 1/2", 2", 3", 4", 6", 8", 10", 12", 14", 16", 18"

Flanschanschluss

ANSI 300

Baulänge

ANSI B 16.10

Gehäusematerial

Monel

Stopfbuchspackung

Grafit

Druckstufe

Class 300

Dichtung

Graphit

Anschluss

IG/IG, Flansche
