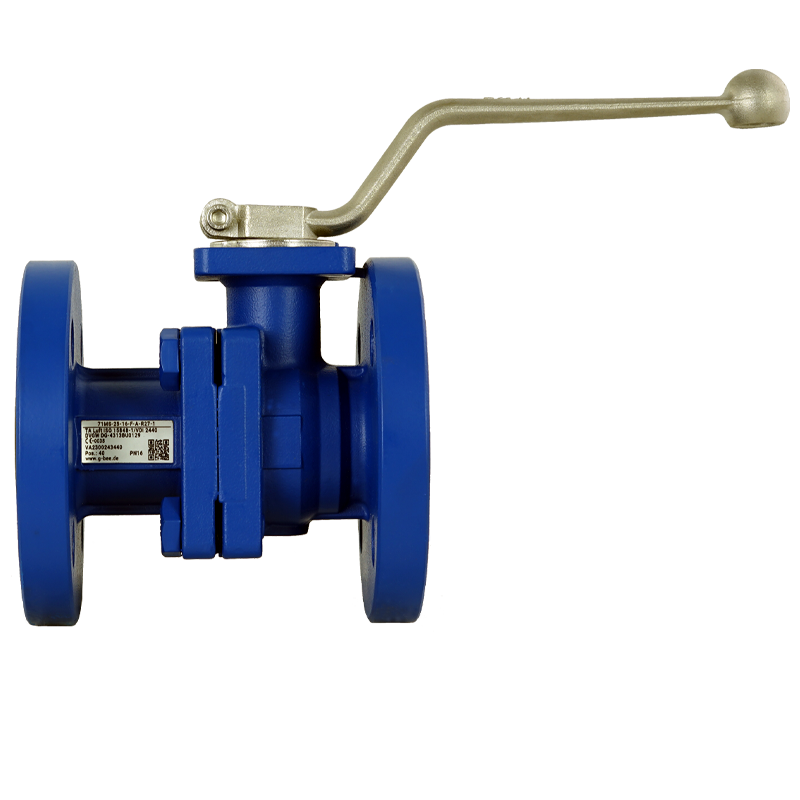

Gas-Kugelhahn Typ KH122G

Flansch Kugelhahn aus Stahl mit DVGW-Gas Zulassung

Flansch Kugelhahn für Gas: DVGW-Zulassung

Der Flansch Kugelhahn Typ KH122G aus hochwertigem Stahlguss 1.0619 ist die ideale Lösung für Anwendungen in der Gasversorgung und Industrie. Dank seiner robusten Konstruktion und der Zulassung gemäß DIN EN 13774 erfüllt dieser Gaskugelhahn höchste Sicherheitsanforderungen.

Mit einem vollen Durchgang sorgt dieser Kugelhahn aus Stahl für minimale Druckverluste und eine effiziente Durchflussregelung. Er hat eine zweiteilige Konstruktion und einen PN16 (PN40 auf Anfrage) Flanschanschluss, die eine einfache Integration in bestehende Rohrleitungssysteme ermöglichen. Die Baulänge entspricht der Norm EN 558-1, R27. Die Kugel besteht aus rostfreiem Stahl 1.4408, der eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer gewährleistet. Die Kugeldichtung ist aus PTFE gefertigt.

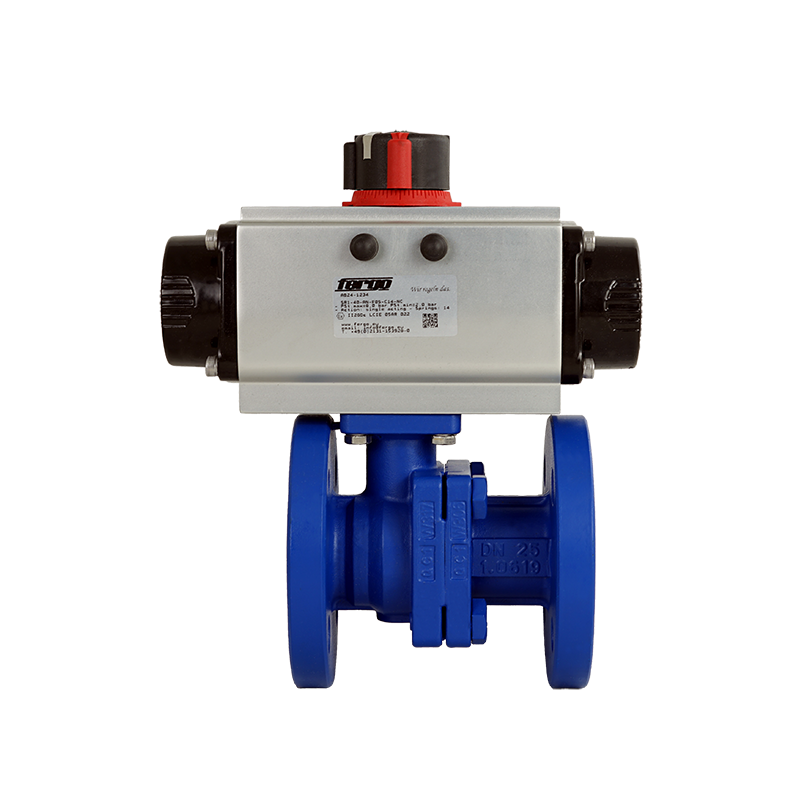

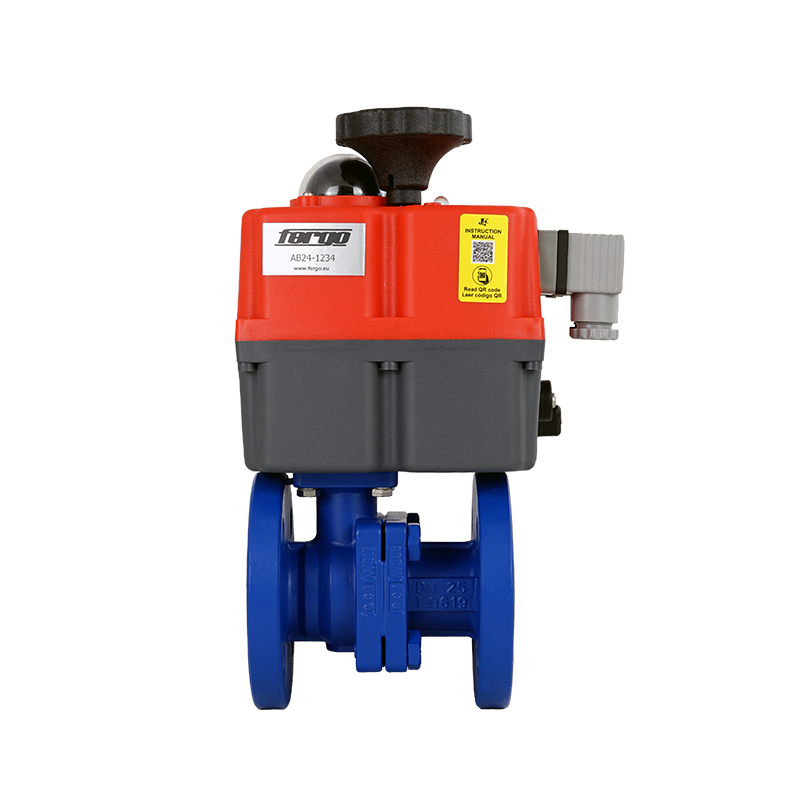

Dieser Flansch Kugelhahn für Gas ist für einen maximalen Betriebsdruck von 16 bar (auch 40 bar erhältlich) ausgelegt. Der Temperaturbereich hängt vom Betriebsdruck ab und liegt zwischen -20 °C und +60 °C. Dank des direkten Antriebsaufbaus nach ISO 5211 kann der Kugelhahn bei Bedarf mit einem automatisierten Antrieb ausgestattet werden. Wir können diese DVGW-zertifizierten Kugelhähne mit pneumatischen und elektrischen Antrieben anbieten, ohne besondere Montagekosten. Je nach Anforderung können sie auch mit Endschalterboxen, pneumatischen Magnetventilen, Spindelverlängerungen, Stellungsreglern, Anbausätzen und weiterem Steuerungszubehör geliefert werden.

Anwendungsbereiche des Kugelhahns Typ KH122G

Dieser Kugelhahn Typ KH122G ist geeignet für den Einsatz mit Druckluft, Wasser allgemein, Kraftstoffen, Heizöl, Heizkreisläufen, Wasser-Glykol-Gemische, Polyol, Isocyanat, Wasserstoff, Wasserdampf, Wärmeträgeröl, Acetylen, Gase nach G260, Argon, Sauerstoff, Öl, Thermoöl, Tyfocor und mehr. Egal, ob in der Gasversorgung, der Industrie oder im Anlagenbau – dieser DVGW-zertifizierte Kugelhahn überzeugt durch Qualität, Sicherheit und Langlebigkeit. Die Kombination aus hochwertigem Stahlguss, präziser Verarbeitung und bewährter Dichtungstechnik macht ihn zur optimalen Wahl für anspruchsvolle Anwendungen mit Gas und anderen Medien.

Gas Kugelhahn KH122G (Art.-Nr.: 100-1070-xx) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

  • Flanschanschluss nach PN10/16
  • Baulänge gemäß EN 558-1, R27
  • Voller Durchgang • 2-teilig • Gekammerte Dichtung: Dichtsystem A
  • Gehäuse: Stahlguss 1.0619
  • Kugel: Edelstahl 1.4408
  • Dichtung Kugel: PTFE
  • Dichtung Spindel: FKM/PTFE
  • Dichtung Gehäuse: FKM/TFM
  • Temp. (min./max.): abhängig vom Betriebsdruck / Gas -20° bis +60°
  • Max. Betriebsdruck: 16 bar
  • Direkter Antriebsaufbau nach ISO 5211
  • DVGW PN16 für Brenngase nach G260/1
  • Zulassung nach DIN EN 13774
  • Betätigung: Handhebel, pneumatisch, elektrisch, Getriebe
  • Zubehör & Optionen: Endschalter Box, Magnetventil, Stellungsregler, Spindelverlängerung

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)

Nennweiten

DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

Flanschanschluss

PN10, PN16

Baulänge

DIN EN 558-1 Reihe 14, DIN EN 558 Reihe 27

Gehäusematerial

1.0619

Druckstufe

PN40, PN16

Kugelmaterial

1.4408

Kugelsitz

PTFE, PTFE+Glasfaser, PTFE+TFM, Antimon-Carbon, PEEK, PTFE Hohlraumverfüllung, FKM+PTFE+Grafit

Anschluss

Flansche

Zertifikate

DVGW-Gas, TA-Luft, PED, Fire-Safe Design
