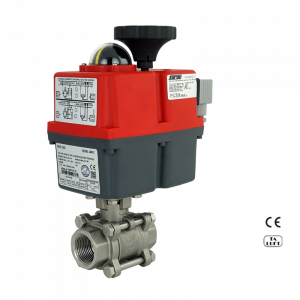

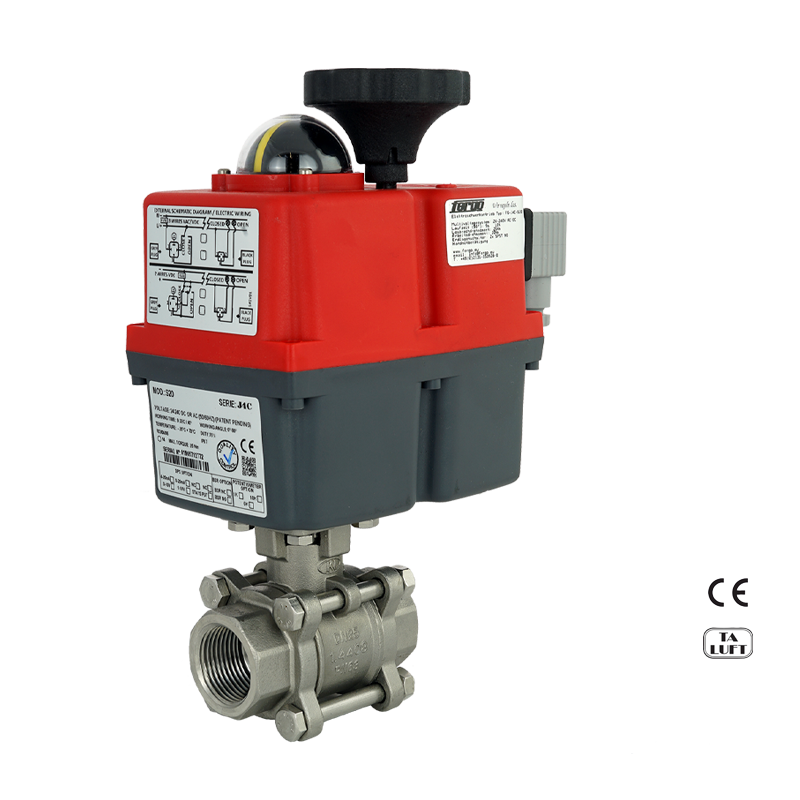

Kugelhahn elektrisch 24V – 230V – 240V
Elektrische Kugelhähne in den Spannungsbereichen 24V, 230V und 240V sind hochwertige Industriearmaturen, die speziell für präzise und zuverlässige Steuerungen in der Prozessindustrie entwickelt wurden. Diese Kugelhähne sind in einer Vielzahl von Größen erhältlich, von 1/4″ bis 4″, und zeichnen sich durch ihre robusten Materialien und Konstruktionen aus. Das Gehäuse, die Kugel und die Gewindeenden bestehen aus CF8M (1.4408) Edelstahl, was für hohe Korrosionsbeständigkeit und Langlebigkeit sorgt. Die Dichtungen der Kugel bestehen aus TFM 1600, was eine hohe Beständigkeit gegen chemische Einflüsse und eine ausgezeichnete Dichtigkeit gewährleistet. Diese Kugelhähne haben ein dreiteiliges Design für einfache Wartung und Reinigung und bieten einen vollen Durchgang, um Druckverluste zu minimieren und die Effizienz zu maximieren. Sie sind für Temperaturen von -29°C bis +175°C und einen maximalen Betriebsdruck von 63 bar ausgelegt. Der direkte Antriebsaufbau nach ISO 5211 ermöglicht die einfache Integration von elektrischen Antrieben. Zusätzliche Zubehörteile wie Endschalterboxen, Magnetventile und Stellungsregler erweitern die Funktionalität und Anpassungsfähigkeit dieser Kugelhähne.

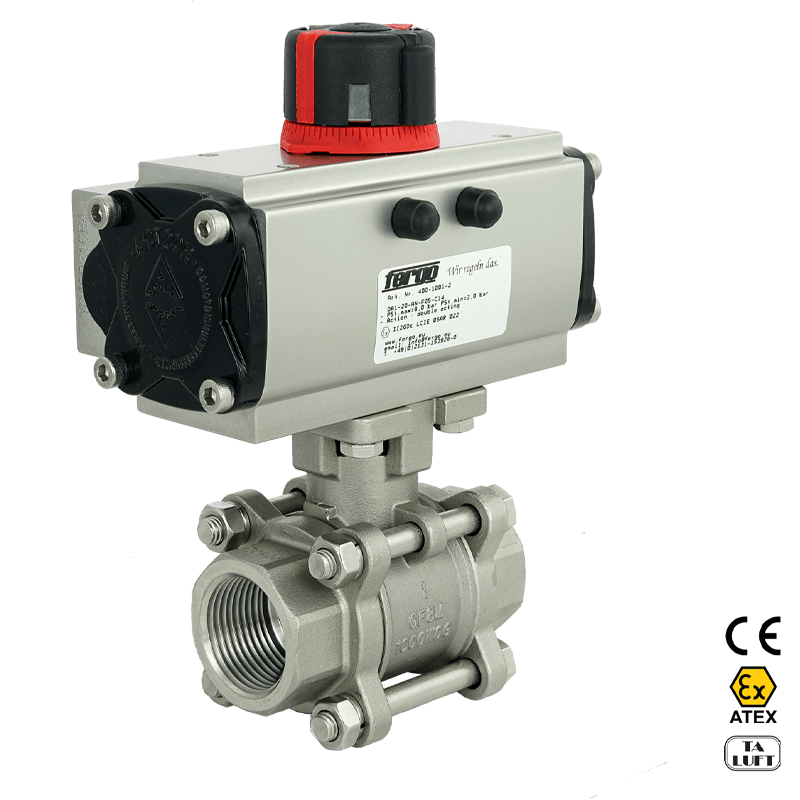

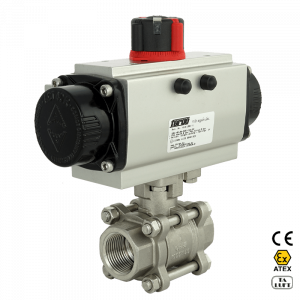

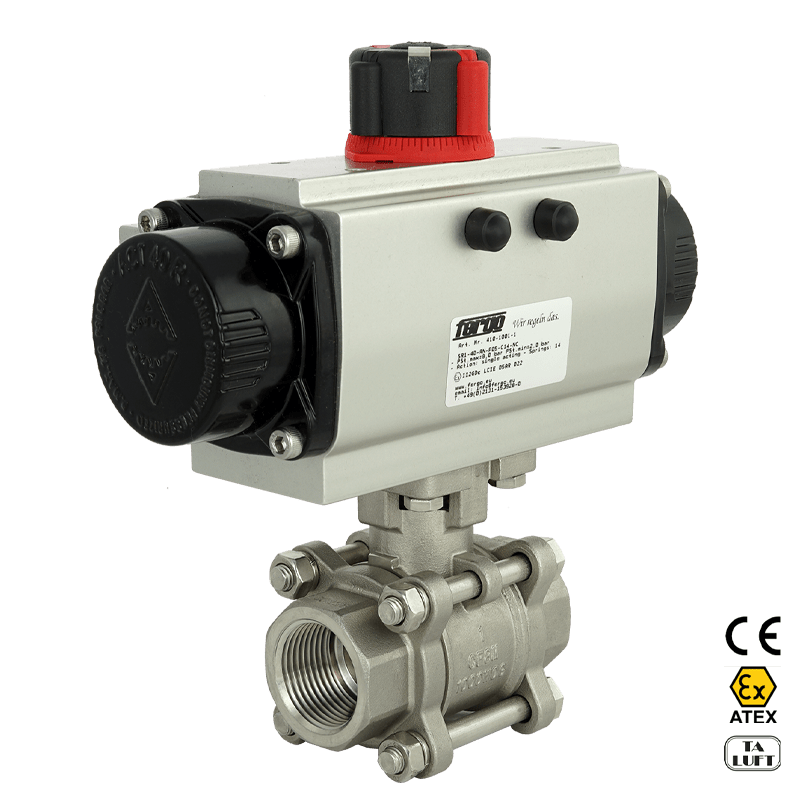

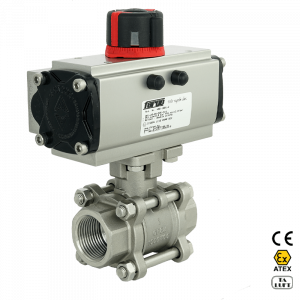

Pneumatischer Kugelhahn
Pneumatische Kugelhähne sind vielseitige und effiziente Lösungen für die Steuerung von Flüssigkeits- und Gasströmen in der Prozessindustrie. Diese Kugelhähne sind ebenfalls in Größen von 1/4″ bis 4″ erhältlich und bieten die gleichen robusten Eigenschaften wie ihre elektrischen Pendants. Sie bestehen aus CF8M (1.4408) Edelstahl für Gehäuse, Kugel und Gewindeenden, was eine hervorragende Korrosionsbeständigkeit und Langlebigkeit garantiert. Die Dichtung aus TFM 1600 gewährleistet eine hohe Beständigkeit und Dichtigkeit. Das dreiteilige Design dieser Kugelhähne ermöglicht eine einfache Wartung und Reinigung, während der volle Durchgang Druckverluste minimiert und die Effizienz maximiert. Sie sind für einen Temperaturbereich von -29°C bis +175°C und einen maximalen Betriebsdruck von 63 bar ausgelegt. Diese Kugelhähne sind für den direkten Antriebsaufbau nach ISO 5211 konzipiert und können mit pneumatischen Antrieben ausgestattet werden, die einfachwirkend mit Federöffnung und Federschließung arbeiten. Mit Zulassungen wie TA-Luft, ATEX Ex II 2 GD c T3 und SIL gemäß IEC 61508-1/2/4-7:2010 und IEC 61511-1:2016 sind diese Kugelhähne für den Einsatz in anspruchsvollen Umgebungen geeignet. Optionales Zubehör wie Endschalterboxen, Magnetventile und Stellungsregler erhöhen die Flexibilität und Anpassungsfähigkeit dieser pneumatischen Kugelhähne.

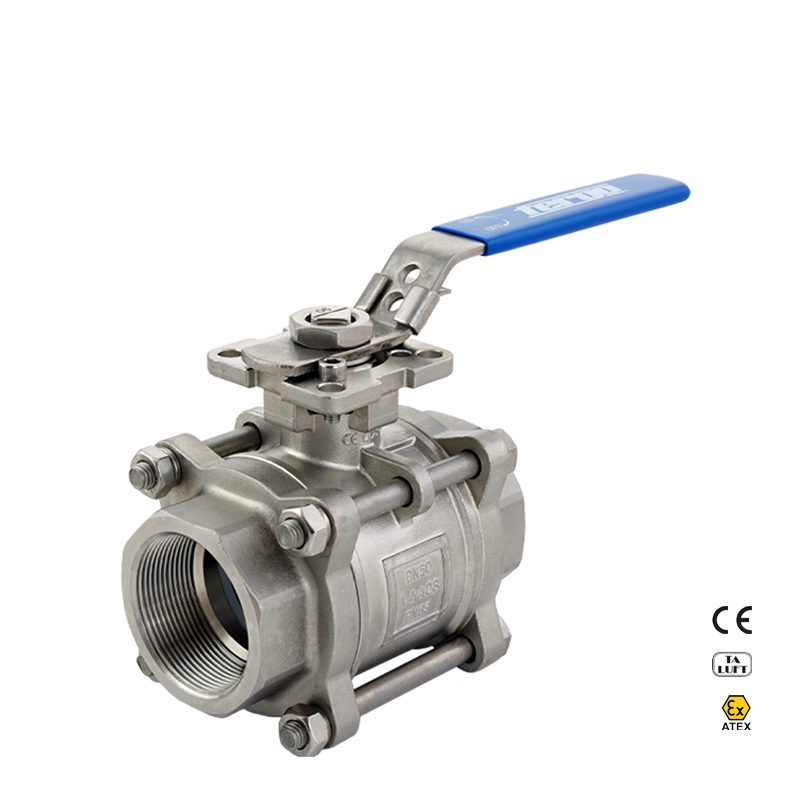

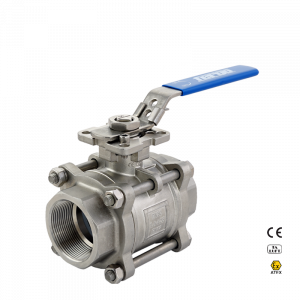

Kugelhahn KH154-SSTHI (Art.-Nr.: 100-1114-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Gewinde nach ISO 228-1, F-F
- Voller Durchgang
- 3-teilig
- Gehäuse: CF8M (1.4408)
- Gewindeenden: CF8M (1.4408)
- Kugel: CF8M (1.4408)
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016

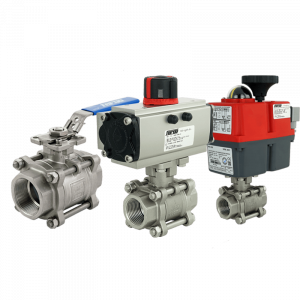

- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Kugelhahn KH154-SSTHB (Art.-Nr.: 100-1115-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Anschweißenden nach ANSI B 16.25
- Voller Durchgang
- 3-teilig
- Gehäuse: CF8M (1.4408)
- Anschweißenden: CF3M (1.4404)
- Kugel: CF8M (1.4408)
- Dichtung Kugel: TFM 1600
- Temp. (min./max.): -29°C bis +175°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Zulassung: TA-Luft
- ATEX Ex II 2 GD c T3
- SIL IEC 61508-1/2/4-7:2010 & IEC 61511-1:2016
- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Produktbezeichnung
Kugelhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Knebelgriff
Nennweiten
1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Gehäusematerial
1.4408, 1.0619, ASTM A351, A216 WCB
Stopfbuchspackung
PTFE
Kugelmaterial
1.4408
Kugelsitz
PTFE
Anschluss
IG/IG, Schweißmuffen, Anschweißenden, Flansche
Gewinde
ISO 228, DIN 2999, ISO 7/1, ASME B1.20.1, BS21
Zertifikate
TA-Luft
