Absperrventile für Dampf, Heißwasser & mehr

Beschreibung: Die Absperrventile UV116, UV216 sind Handarmaturen zum Schließen von Mediendurchflüssen. Sie zeichnen sich durch hohe Dichtheit aus. Ihr Vorzug besteht in der kompakten Konstruktion. Sie sind mit einem umgekehrten Sitz ausgestattet, der den Austausch der Stopfbuchse während des Betriebs bei geöffnetem Ventil ermöglicht.

Anwendung: Diese Ventile sind zur Anwendung in der Heiztechnik, vor allem in Heißwasserleitungen, UV216 ggf. in Dampfkreisläufen, bestimmt. Die breite Palette angebotener Nennweiten ermöglicht die Verwendung dieser Armaturen von kleinsten Durchflussmengen (z.B. Probeentnahmeventile) bis hin zu größten Volumenströmen auf Hauptleitungstraßen.

Arbeitsmedien: Die Ventile sind geeignet zum Absperren von Wasser, Wasserdampf (nur UV216), Luft und anderen neutralen Medien, die mit dem Material der Armatur kompatibel sind.

Einbaupositionen: Die Ventile können in jeder beliebigen Lage eingebaut werden, Es ist jedoch sicherzustellen, dass der Bediener genügend Raum zum Betätigen des Handrads hat. Die Fließrichtung ist durch die Pfeile auf dem Körper festgelegt. Entgegengesetzte Fließrichtung ist zulässig bei begrenzten Absperrdruckabfallwerten.

Große Auswahl – Zum Fergo Shop

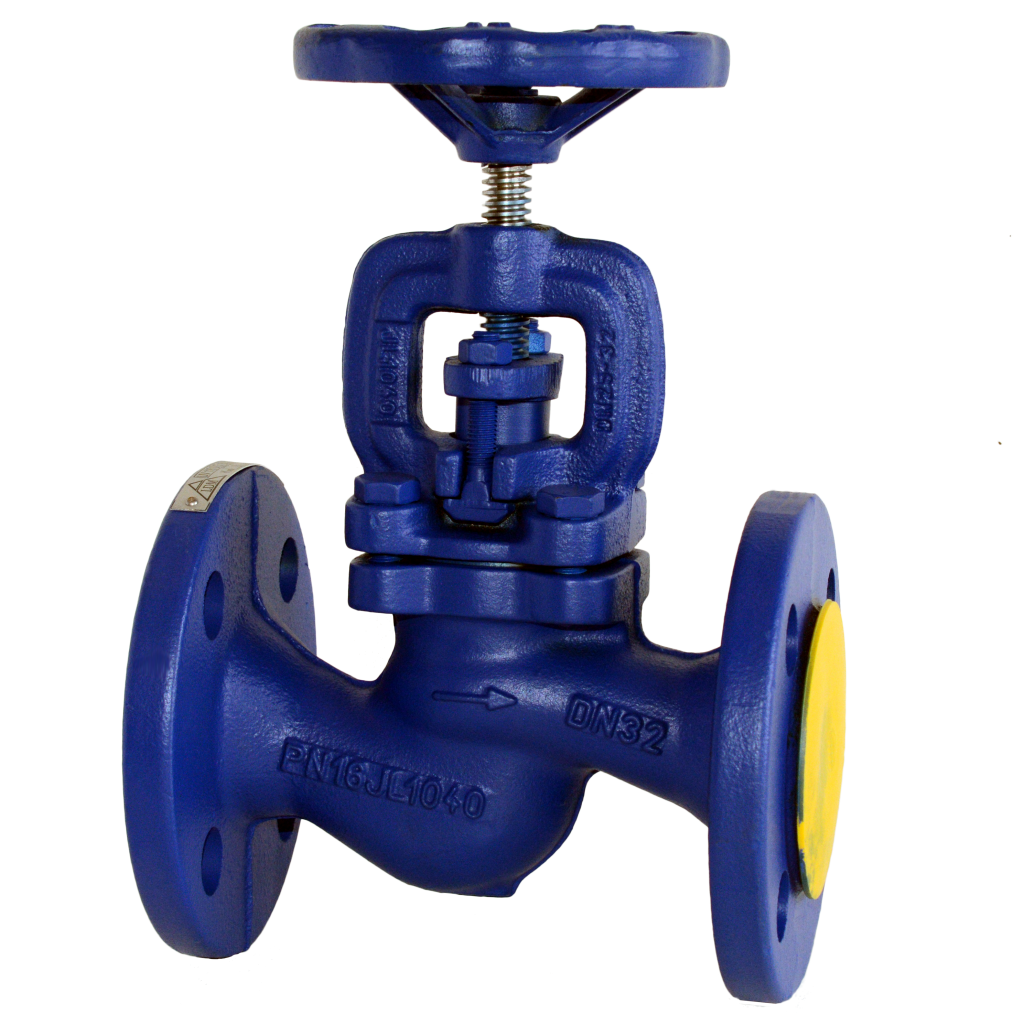

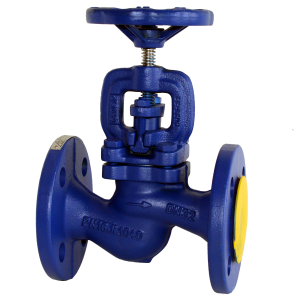

Absperrventil UV 116 S13 16/300 (Art.-Nr.: 200-0116-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-2
• Leckrate BN1 nach DIN 3230 (4/1982)
• Gehäuse: Grauguss EN-JL1040
• Tellerkegel: rostfreier Stahl 1.4021
• Ventilsitz: rostfreier Stahl 1.4006
• Stopfbuchse: Grafit
• Arbeitstemperaturbereich: +2°C bis +300°C
• Betätigung: Handrad
