Flanschanschluss ZV

Die Rückschlagventile ZV116, ZV216, ZV226 und ZV236 sind selbsttätige Armaturen zur Verhinderung von ungewollten Rückströmen. Sie sind für langzeitigen und wartungsfreien Betrieb konstruiert. Der Öffnungsüberdruck beträgt 0,05 bis 0,1 bar. Das Rückschlagventil ist für den Einsatz als selbsttätige Rückflusssicherung in Heißwasser- und Dampfkreisen von Kraftwerken, Heizkraftwerken, Auskopplungs- und Übergabe-Stationen sowie in normalen Heizungsanlagen geeignet. Arbeitsmedien: Wasser, Wasserdampf und andere Flüssigkeiten und Gase, die mit den medienberührten Werkstoffen (Gehäuse sowie Innenteile) verträglich sind. Die Rückschlagventile ZV226 sowie ZV236 verfügen zudem über einen Faltenbalg, welcher eine hermetische Abdichtung gewährleistet und zusätzlich über eine Sicherheitsstopfbuchse aus Grafit. Weiterhin können diese zwei Typen mit einem Handrad versehen werden, um den Durchfluss bei Bedarf zu sperren.

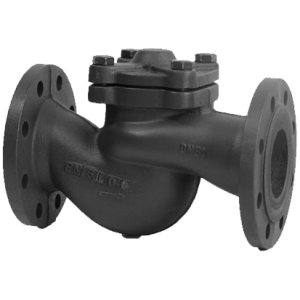

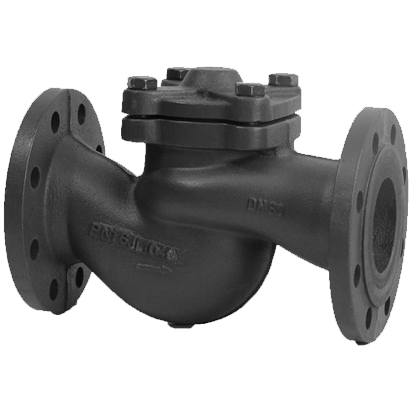

Rückschlagventil ZV 116 P13 16/300 mit Feder (Art.-Nr.: 300-0116-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-2
• Gehäuse: Grauguss EN-JL1040
• Tellerkegel: rostfreier Stahl 1.4028
• Sitz: rostfreier Stahl 1.4006
• Feder: rostfreier Stahl 1.4057
• Deckeldichtung: Graphit
• Arbeitstemperaturbereich: +2°C bis +300°C

Rückschlagventil ZV 216 P14 25/350 mit Feder (Art.-Nr.: 300-0216-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Nenndruck: PN25
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN25 mit grober Dichtleiste Typ B1, EN 1092-2
• Gehäuse: Sphäroguss EN-JS1025
• Tellerkegel: rostfreier Stahl 1.4028
• Sitz: rostfreier Stahl 1.4006
• Feder: rostfreier Stahl 1.4057
• Deckeldichtung: Graphit
• Arbeitstemperaturbereich: +2°C bis +350°C

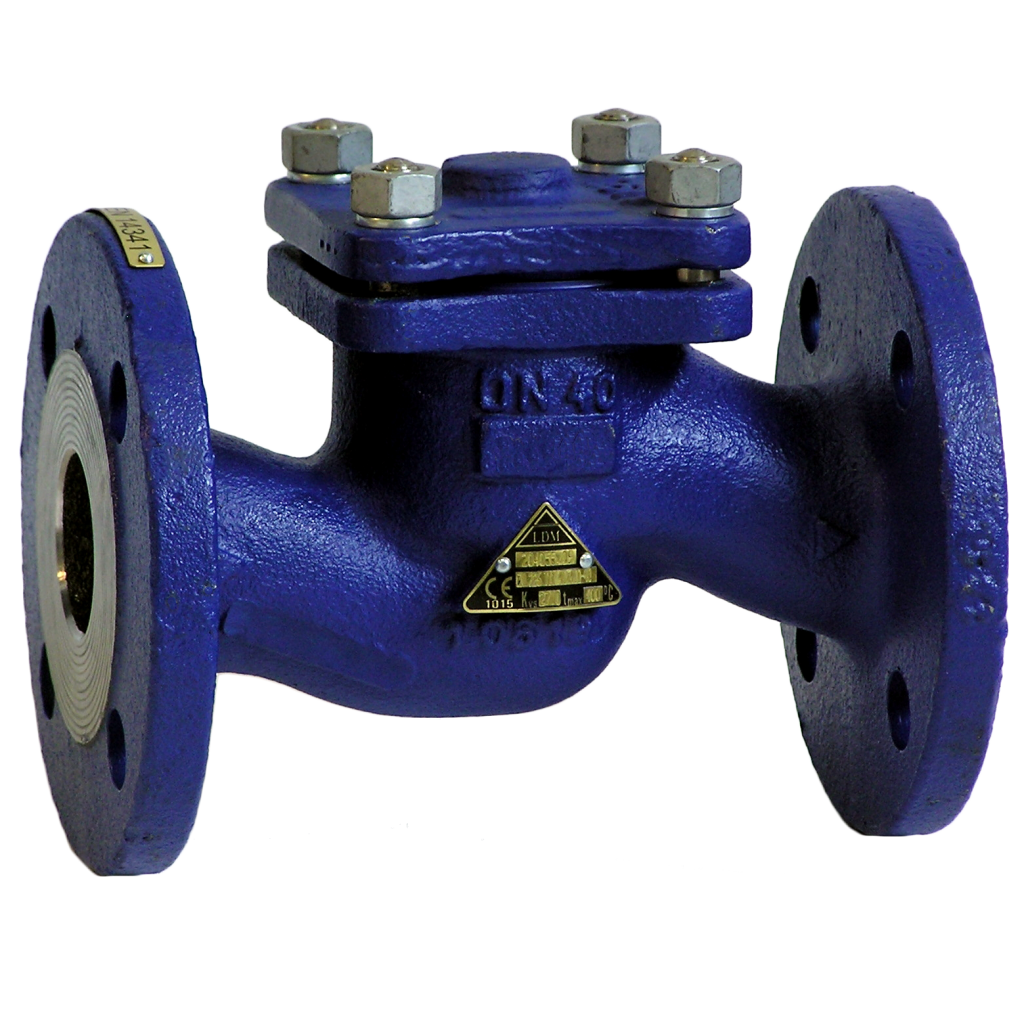

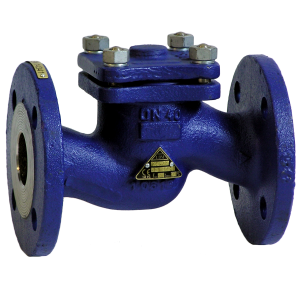

Rückschlagventil ZV 226 P11 40/400 mit Feder (Art.-Nr.: 300-0226-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse: Stahlguss 1.0619
• Tellerkegel: rostfreier Stahl 1.4028
• Bolzen: rostfreier Stahl 1.4021
• Feder: rostfreier Stahl 1.4310
• Arbeitstemperaturbereich: -10°C bis +400°C

Rückschlagventil ZV 226 P11 16/400 mit Feder (Art.-Nr.: 300-1226-xx)
• DN65, DN80, DN100, DN125, DN150, DN200
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse: Stahlguss 1.0619
• Tellerkegel: rostfreier Stahl 1.4028
• Bolzen: rostfreier Stahl 1.4021
• Feder: rostfreier Stahl 1.4310
• Arbeitstemperaturbereich: -10°C bis +400°C

Rückschlagventil ZV 236 P18 40/400 mit Feder (Art.-Nr.: 300-0236-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse: rostfreier Stahl 1.4581
• Tellerkegel: rostfreier Stahl 1.4571
• Bolzen: rostfreier Stahl 1.4305
• Feder: rostfreier Stahl 1.4310
• Arbeitstemperaturbereich: -10°C bis +400°C

Rückschlagventil ZV 236 P18 16/400 mit Feder (Art.-Nr.: 300-1236-xx)
• DN65, DN80, DN100, DN125, DN150, DN200
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Gehäuse: rostfreier Stahl 1.4581
• Tellerkegel: rostfreier Stahl 1.4571
• Bolzen: rostfreier Stahl 1.4305
• Feder: rostfreier Stahl 1.4310
• Arbeitstemperaturbereich: -10°C bis +400°C

Produktbezeichnung

Rückschlagventil

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Flanschanschluss

PN10, PN16, PN40, PN25

Gehäusematerial

GG25, GGG40, 1.0619, 1.4581

Feder

1.4301

Druckstufe

PN40, PN25, PN16

Dichtung

Graphit

Anschluss

Flansche
