Zwischenflansch Absperrklappen AK210 Zwischenflansch Absperrklappen

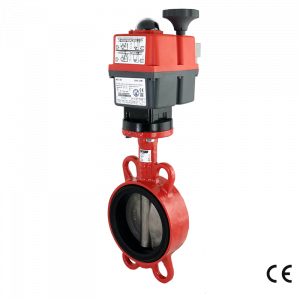

Zwischenflansch Absperrklappen mit Antrieb
Die AK210 ist unsere neue zentrische Absperrklappe für absolut höchste Ansprüche, denn die AK210 ist nahezu vollständig konfektionierbar. Jede AK210 wird ganz speziell auf Ihren Wunsch hin montiert, mit genau den Werkstoffen, die Sie für Ihren speziellen Einsatz benötigen. Neben den gängigen Gehäuse- und Klappenwerkstoffen gibt es die AK210 auch in Sonderwerkstoffen. Die Klappendichtung, der sogenannte Sitzring oder auch Manschette genannt, ist ebenso in vielen verschiedenen Gummiarten lieferbar. Die AK210 ist zudem DVGW Gas (AK210G) sowie DVGW Trinkwasser (AK210W) zertifiziert. Alle Klappen der FERGO Armaturen GmbH lassen sich dank des genormten (EN ISO 5211) Aufbauflansches ganz einfach mit diversen Antrieben automatisieren; auch das übernehmen wir gern für Sie. Die AK210 ist auch als Anflansch-Version (LUG) lieferbar und hat dann die Typenbezeichnung AK211. Die AK210 und die AK211 können perfekt auf Ihren Einsatz ausgerichtet werden, fragen Sie einen unserer Berater, welche Kombination für Sie ideal ist – natürlich absolut unverbindlich und kostenlos für Sie.
ZUM ONLINE-SHOP
Absperrklappe Typ AK210-D2SEXW (Art.-Nr.: 150-1600-xx)
• Zwischenflanschgehäuse zum Einbau zw. Flansche PN6/10/16/150lbs
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +110°C
• Betätigung: freie Welle [ISO F07, VKT11], Handhebel, pneumatischen & elektrischen Antrieb
Absperrklappe Typ AK210-D2SELW (Art.-Nr.: 150-1601-xx)
• Zwischenflanschgehäuse zum Einbau zw. Flansche PN6/10/16/150lbs
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +110°C

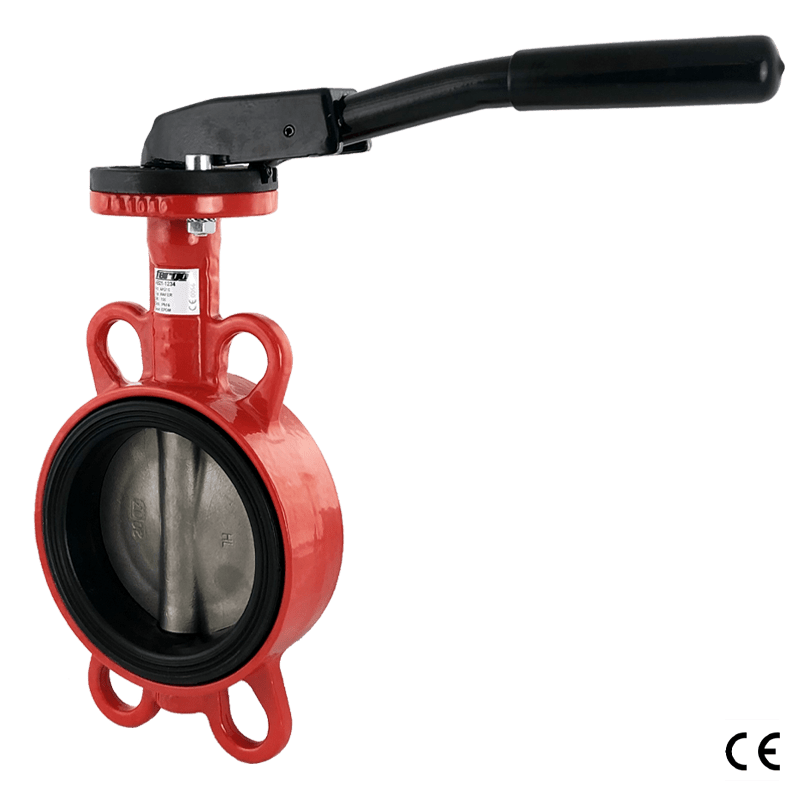

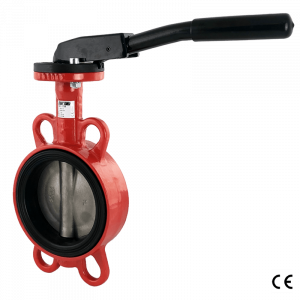

• Betätigung: Handhebel (Aluminium), pneumatischen & elektrischen Antrieb
Absperrklappe Typ AK210-D2SVLW (Art.-Nr.: 150-1609-xx)
• Zwischenflanschgehäuse zum Einbau zw. Flansche PN6/10/16/150lbs
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: VITON
• Temp. (min. max.): -15°C bis +190°C
• Betätigung: Handhebel (Aluminium),pneumatischen & elektrischen Antrieb
Produktbezeichnung
Absperrklappe
Betätigungen

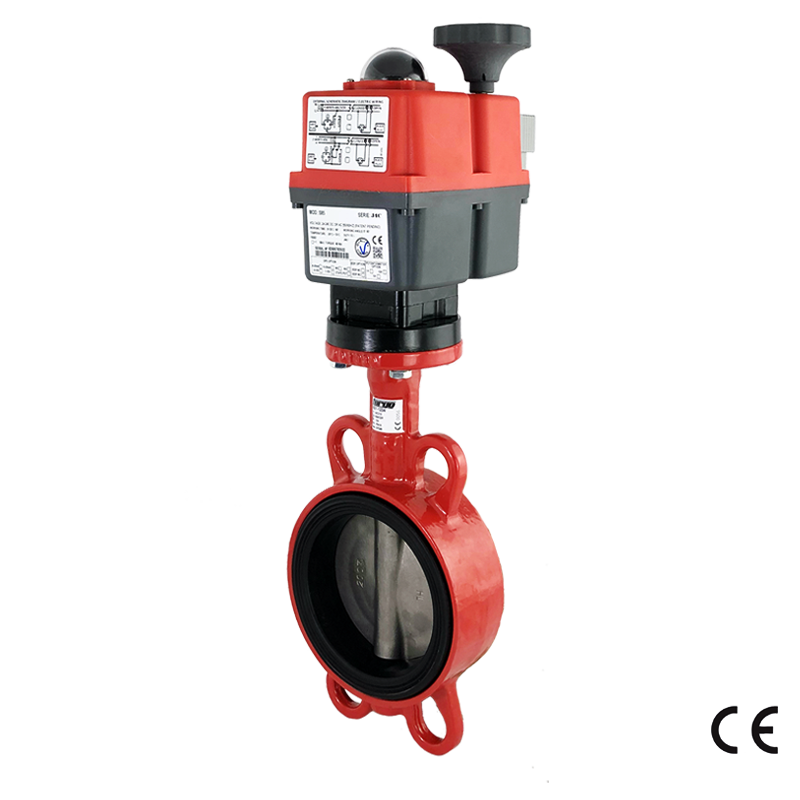

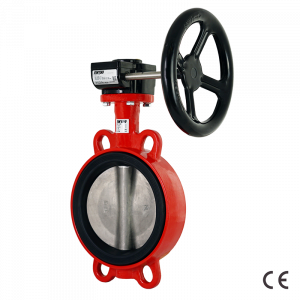

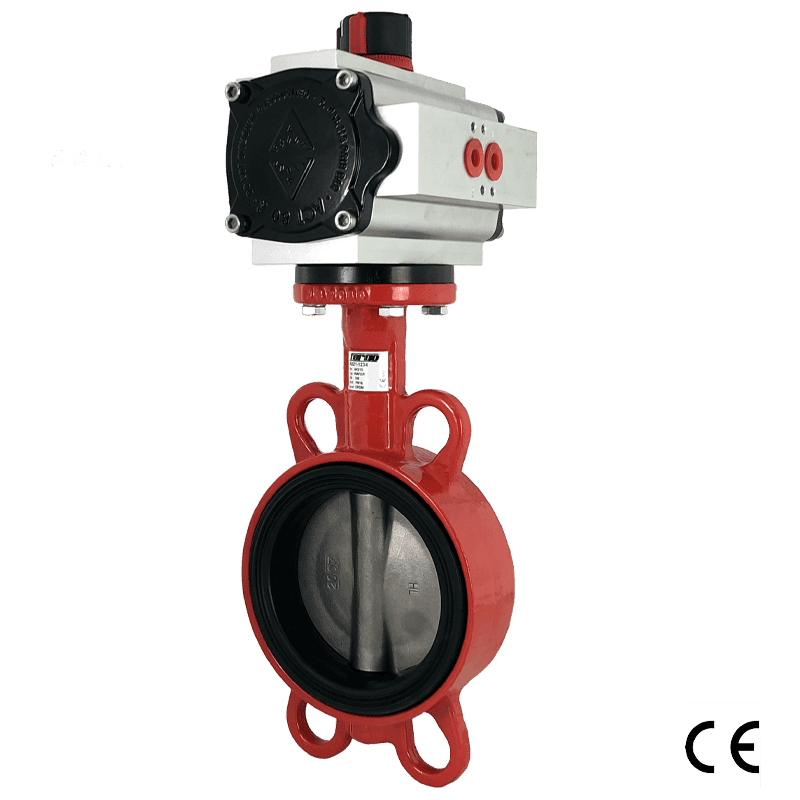

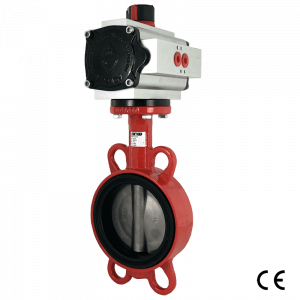

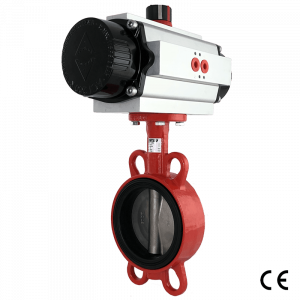

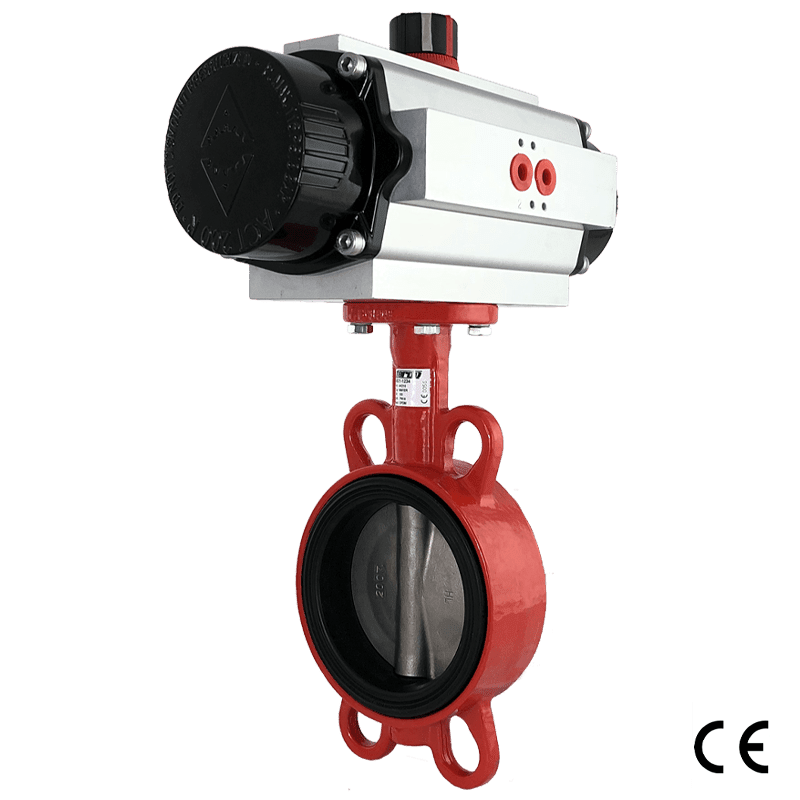

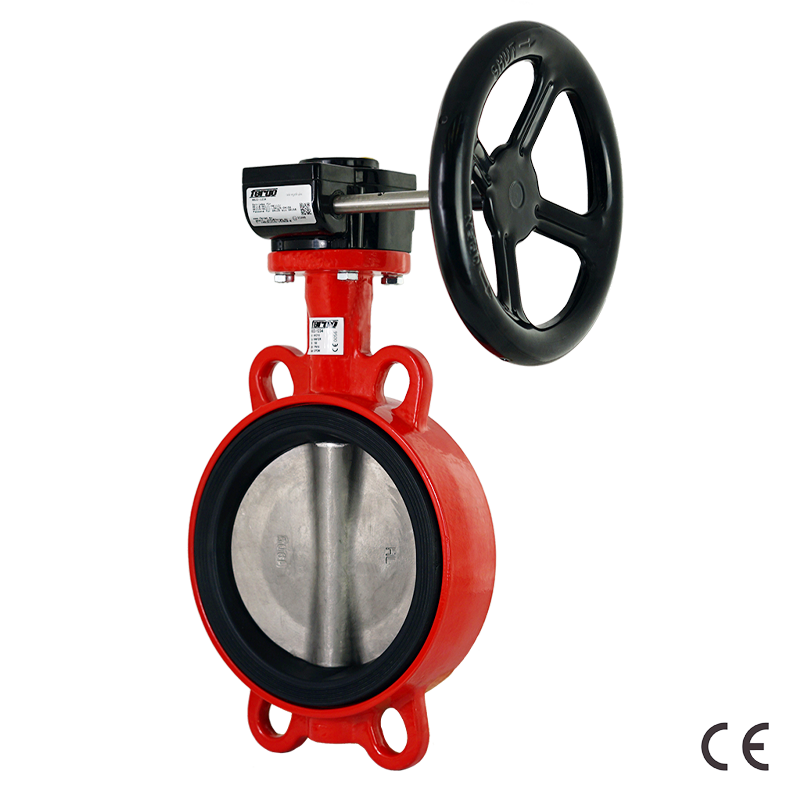

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN750, DN800, DN900, DN1000, DN1100, DN1200
Flanschanschluss
PN6, PN10, PN16, ANSI 150
Baulänge
DIN EN 558-1 Reihe 20
Gehäusematerial
GJS400, WCB (1.0619), CF8M (1.4408), Bronze, Aluminium
Klappe
GJS400, WCB (1.0619), CF8M (1.4408), Alubronze, Hastelloy C
Klappendichtung
EPDM, NBR, Viton (FPM), Viton Bio, Silikon, Hypalon
Druckstufe
PN10, PN16
