Absperrklappen AK211 Anflansch Absperrklappen

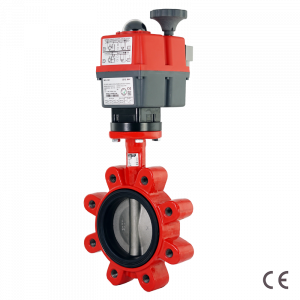

Absperrklappe pneumatisch – elektrisch

Die AK211 ist unsere neue zentrische Absperrklappe für absolut höchste Ansprüche, denn die AK211 ist nahezu vollständig konfektionierbar. Jede AK211 wird ganz speziell auf Ihren Wunsch hin montiert, mit genau den Werkstoffen, die Sie für Ihren speziellen Einsatz benötigen. Neben den gängigen Gehäuse- und Klappenwerkstoffen gibt es die AK211 auch in Sonderwerkstoffen. Die Klappendichtung, der sogenannte Sitzring oder auch Manschette genannt, ist ebenso in vielen verschiedenen Gummiarten lieferbar. Die AK211 ist zudem DVGW Gas (AK211G) sowie DVGW Trinkwasser (AK211W) zertifiziert. Alle Klappen der FERGO Armaturen GmbH lassen sich dank des genormten (EN ISO 5211) Aufbauflansches ganz einfach mit diversen Antrieben automatisieren; auch das übernehmen wir gern für Sie. Die AK211 ist auch als Zwischenflansch-Version (WAFER) lieferbar und hat dann die Typenbezeichnung AK210. Die AK211 und die AK210 können perfekt auf Ihren Einsatz ausgerichtet werden, fragen Sie einen unserer Berater, welche Kombination für Sie ideal ist – natürlich absolut unverbindlich und kostenlos für Sie.

ZUM ONLINE-SHOP

Absperrklappe Typ AK211-D2SELL (Art.-Nr.: 150-1621-xx)
• Anflanschgehäuse zum Einbau zw. Flansche PN10
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +110°C

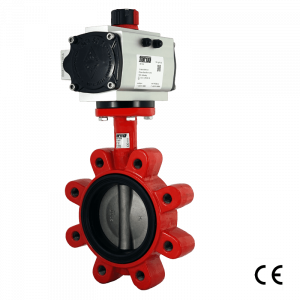

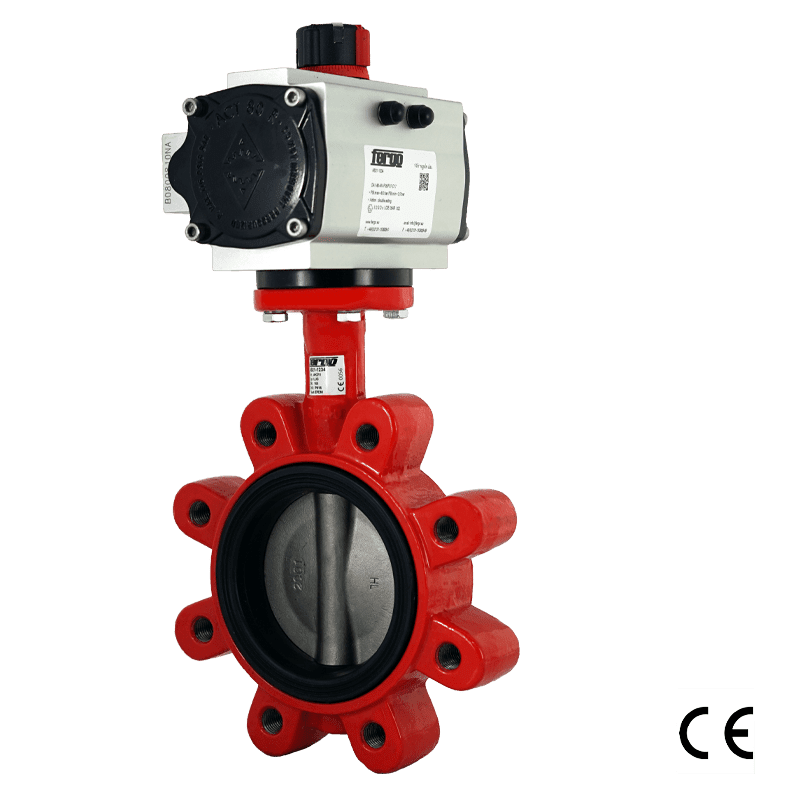

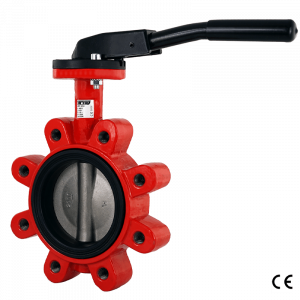

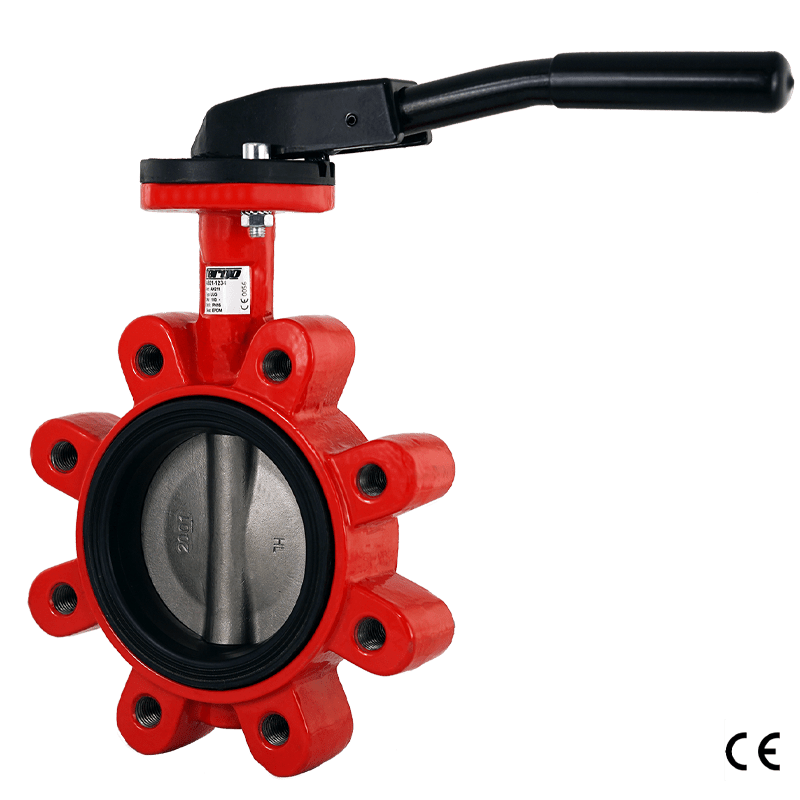

• Betätigung: Regulierhebel (Aluminium), pneumatischen & elektrischen Antrieb

Absperrklappe Typ AK211-D2SELL (Art.-Nr.: 150-1641-xx)
• Anflanschgehäuse zum Einbau zw. Flansche PN16
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +110°C
• Betätigung: Regulierhebel (Aluminium), pneumatischen & elektrischen Antrieb

Absperrklappe Typ AK211-D2SVLL (Art.-Nr.: 150-1629-xx)
• Anflanschgehäuse zum Einbau zw. Flansche PN10
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: VITON
• Temp. (min. max.): -15°C bis +190°C

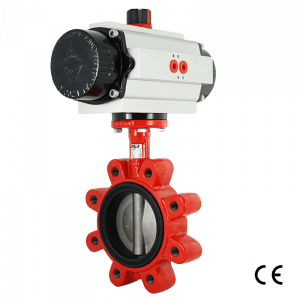

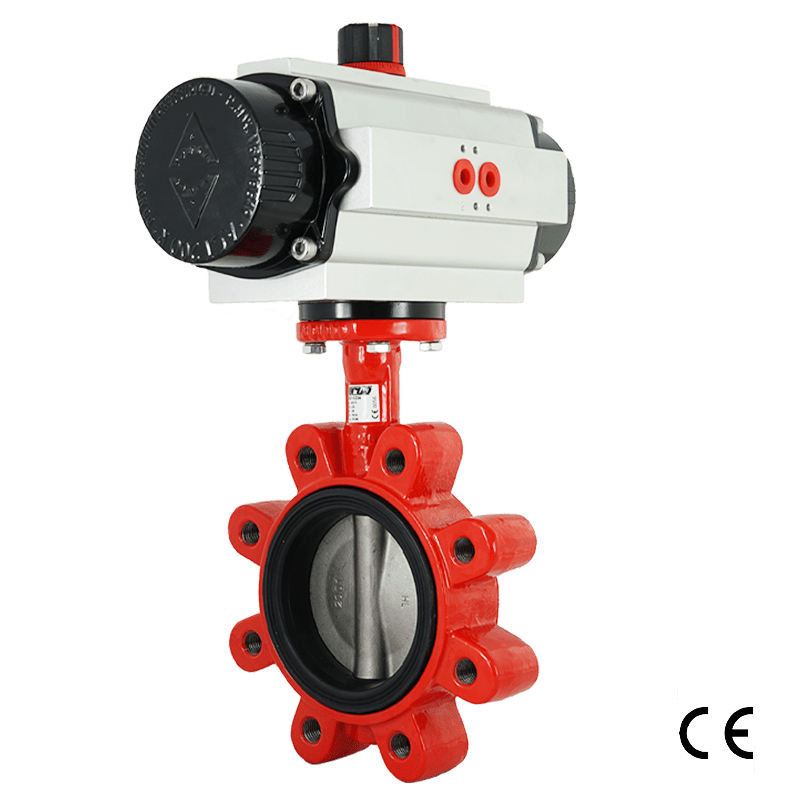

• Betätigung: Regulierhebel (Aluminium), pneumatischen & elektrischen Antrieb

Absperrklappe Typ AK211-D2SVLL (Art.-Nr.: 150-1649-xx)
• Anflanschgehäuse zum Einbau zw. Flansche PN16
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 + Epoxy 120µm
• Klappenscheibe: CF8M (1.4408)
• Welle: AISI 420
• Sitzring: VITON
• Temp. (min. max.): -15°C bis +190°C
• Betätigung: Regulierhebel (Aluminium), pneumatischen & elektrischen Antrieb

Produktbezeichnung

Absperrklappe

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN750, DN800, DN900, DN1000

Flanschanschluss

PN10, PN16

Baulänge

DIN EN 558-1 Reihe 20

Gehäusematerial

GJS400, WCB (1.0619), CF8M (1.4408), Bronze, Aluminium

Klappe

GJS400, WCB (1.0619), CF8M (1.4408), Alubronze, Hastelloy C

Klappendichtung

EPDM, NBR, Viton (FPM), Viton Bio, Silikon, Hypalon

Druckstufe

PN10, PN16
