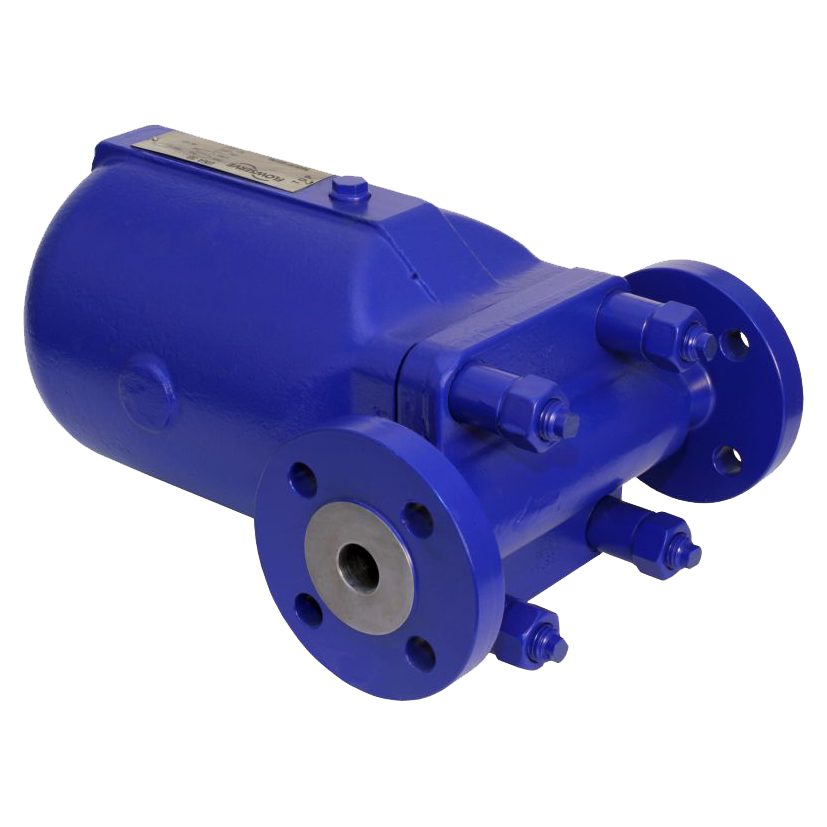

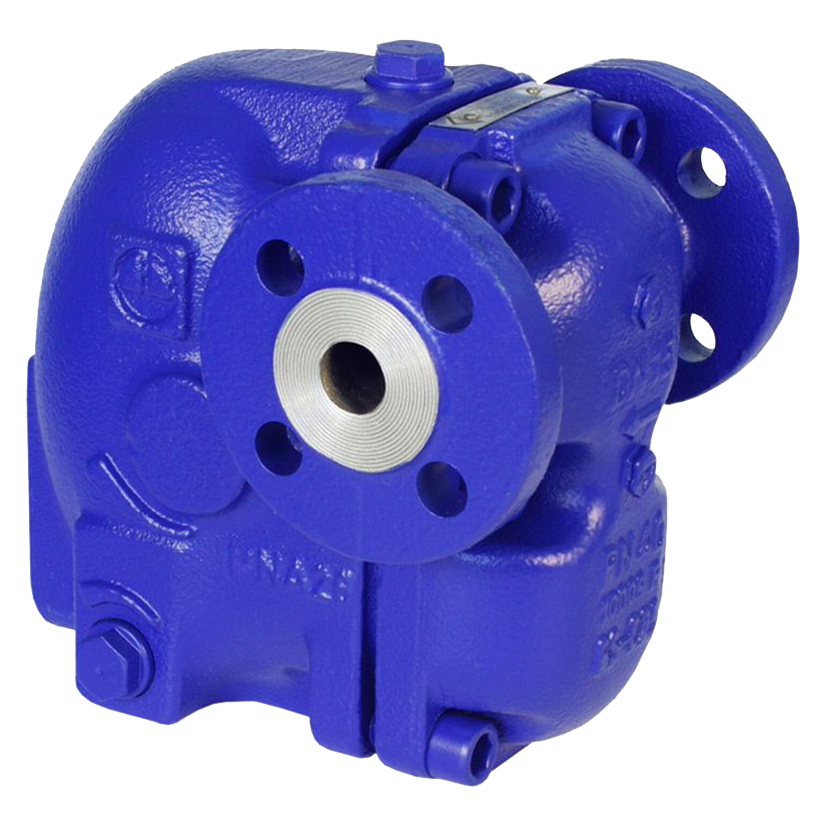

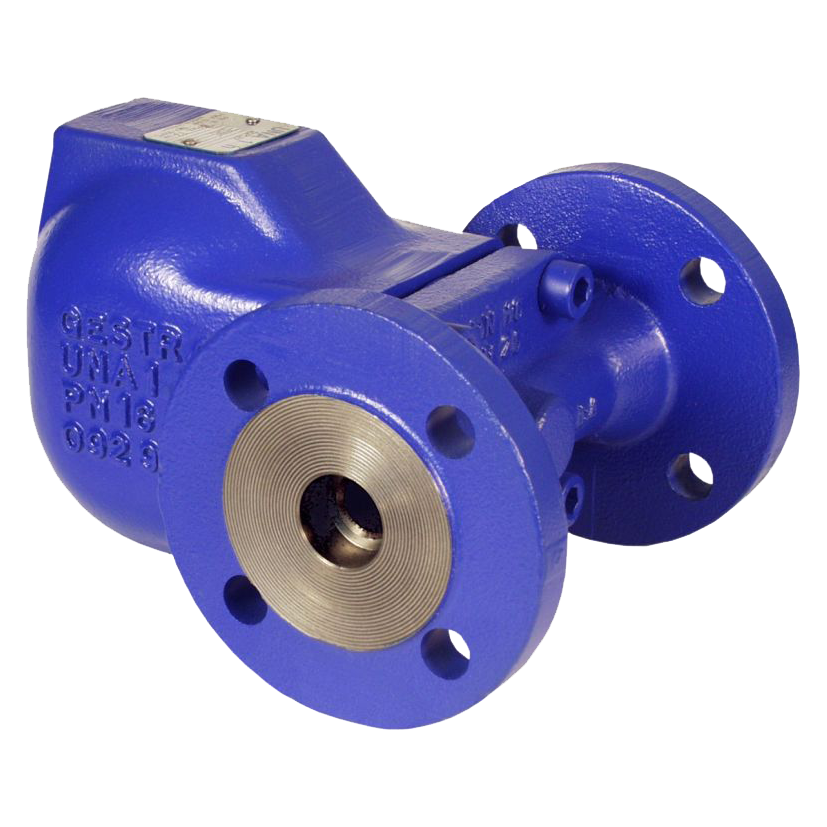

Purgeur de condensat GESTRA série UNA
Le purgeur de condensat avec régulateurs en acier duo de la série UNA est conçu pour évacuer automatiquement l’air et les gaz non condensables. Ces dispositifs jouent un rôle crucial dans l’efficacité des systèmes en purgeant les mélanges vapeur/air dans les conduites de vapeur et les échangeurs thermiques. Leur fonction principale est de décharger ces mélanges pour garantir un fonctionnement optimal. De plus, les purgeurs UNA peuvent être ajustés en fonction des besoins spécifiques de chaque application, assurant ainsi une performance sur mesure. Ces réglages permettent un fonctionnement fiable et durable des installations à long terme.
Caractéristiques de la série UNA :
- Fonctionnement indépendant de la contre-pression et de la température du condensat
- Fonctionnement sans perte de vapeur grâce à la formation d’une poche d’eau
- Drainage sans bourrage, même en cas de variations de pression et de débit
- Particulièrement adapté aux échangeurs de chaleur régulés côté vapeur
- Insensible à la saleté
- Purge automatique par thermostat (version duplex)
- aptitude à évacuer les condensats froids, les distillats et les condensats de produits chimiques (version simplex)
- Maintenance possible sans démonter le boîtier de la canalisation
- Grâce à la fermeture par billes, les forces d’actionnement sont faibles et les dimensions des organes de commande sont réduites en conséquence (petit volume de construction et faible poids pour les grands débits).
- Pièces internes en acier inoxydable résistant à la corrosion
- UNA 14, 16, 45, 46, 38 : boîtier transformable pour adapter le sens d’écoulement horizontalement à gauche ou horizontalement à droite ou verticalement, transformable ultérieurement
- UNA 45, 46 DN 40-65 livrable au choix avec régulateur MAX pour des quantités extrêmement importantes (régulateur normal/MAX non convertible)
Utilisation de la série UNA:
Évacuation sans accumulation de grandes quantités de condensat, même en cas de conditions de fonctionnement variables et de contre-pression. Purge automatique / purge de démarrage (version duplex) ; pour évacuer les condensats et distillats froids ainsi que pour purger les conduites de gaz et d’air comprimé (version simplex).
Nom du produit
Purgeur condensat
Diamètres nominaux
DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, 1/2", 3/4", 1", 1 1/2", 2", 2 1/2"
Raccord à bride
ANSI 150, PN16, PN40, ANSI 300, ANSI 600, ANSI 900, PN25, PN100, PN63, PN160
Matériau du boîtier
1.4408, 1.0619, 1.4404, 1.0460, 1.5415, 1.7335, 5.3103, 1.5419, 1.7357, 5.1301
Niveau de pression
PN63, PN40, PN100, PN160, PN25, PN16, Class 300
Raccordement
IG/IG, manchons à souder, embouts à souder, brides
