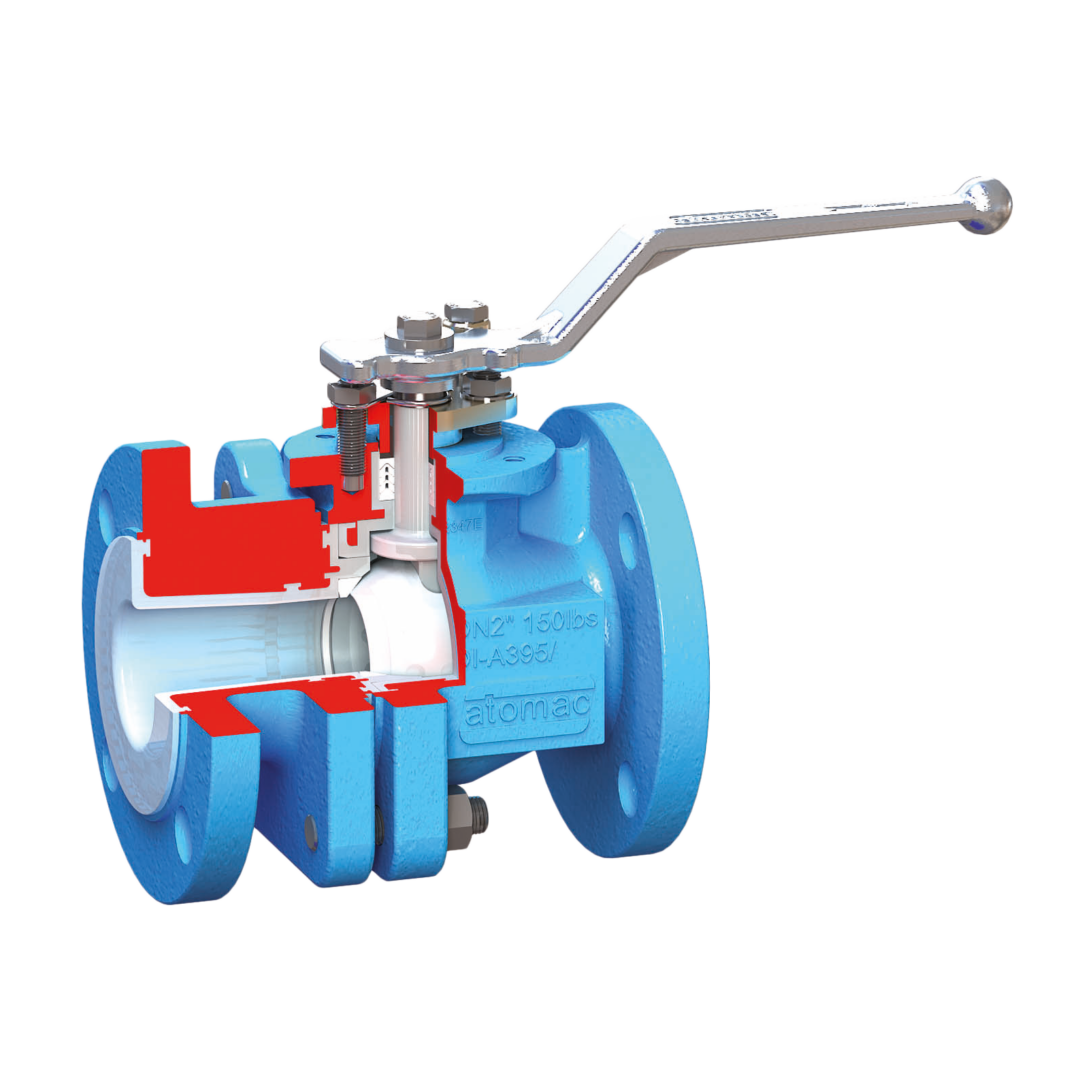

ATOMAC AKH3 Kugelhahn von FLOWSERVE
Der ATOMAC AKH3 von FLOWSERVE ist ein ausgekleideter Kugelhahn als Kurzmodell nach ASME B16.10 Klasse 150lbs mit reduzierten Durchgang und einem Mindesttotraum. Eine Konstruktion mit schwimmend gelagerter Kugel gewährleistet die blasendichte Absperrung über den gesamten Druckbereich von 1 mbar bis 19 bar. Ein langfristiger Schutz gegen Leckagen zur Atmosphäre erfolgt durch PTFE-Chevron-Packungen in einer tiefen Stopfbuchse.
Eine Antistatik-Vorrichtung schützt gegen eine potentiell gefährliche elektrostatische Entladung und der Schaft eliminiert die Möglichkeit des Ausblasens. Auch mit V-Regelkugel zur präzisen Regelungsmodulation und mit verschiedenen Auskleidungsmaterialien einschließlich leitendem PFA erhältlich.
Kugelhahn AKH3, Kurzbau, ANSI Class150 (Art.-Nr.: 100-1201-xx)
- 1″, 1 1/2″, 2″, 3″, 4″, 5″, 6″, 8″, 10″, 12″
- ATOMAC PFA ausgekleiderter Kugelhahn mit reduziertem Durchgang
- Baulänge: ANSI B16.10, short (Spalte 19)
- Flanschanschluss nach ANSI B16.5, 150lbs
- Gehäuse: EN-JS 1049 (GGG40.3) / PFA ausgekleidet
- Kugel: Stahlguss 1.0619 / PFA ummantelt
- Stopfbuchsbrille: Edelstahl 1.4308
- Stopfbuchseinsatz: PTFE-Graphit
- Schaltstift: Edelstahl 1.4470 / PFA ummantelt
- Sitzringe / Packung: PTFE
- Medium-Temperatur: max +200°C
- Betätigung: Hand
Produktbezeichnung
Kugelhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
1", 1 1/2", 2", 3", 4", 6", 8", 10", 12", 14"
Flanschanschluss
ANSI 150
Baulänge
ANSI B 16.10, kurz
Gehäusematerial
GGG40+PFA, GGG40+FEP
Stopfbuchspackung
PTFE, PTFE+Grafit
Druckstufe
Class 150
Kugelmaterial
PFA beschichtet, FEP beschichtet, Keramik
Kugelsitz
PTFE
Auskleidung
PFA, FEP
Anschluss
Flansche
