Flanschanschluss ASG

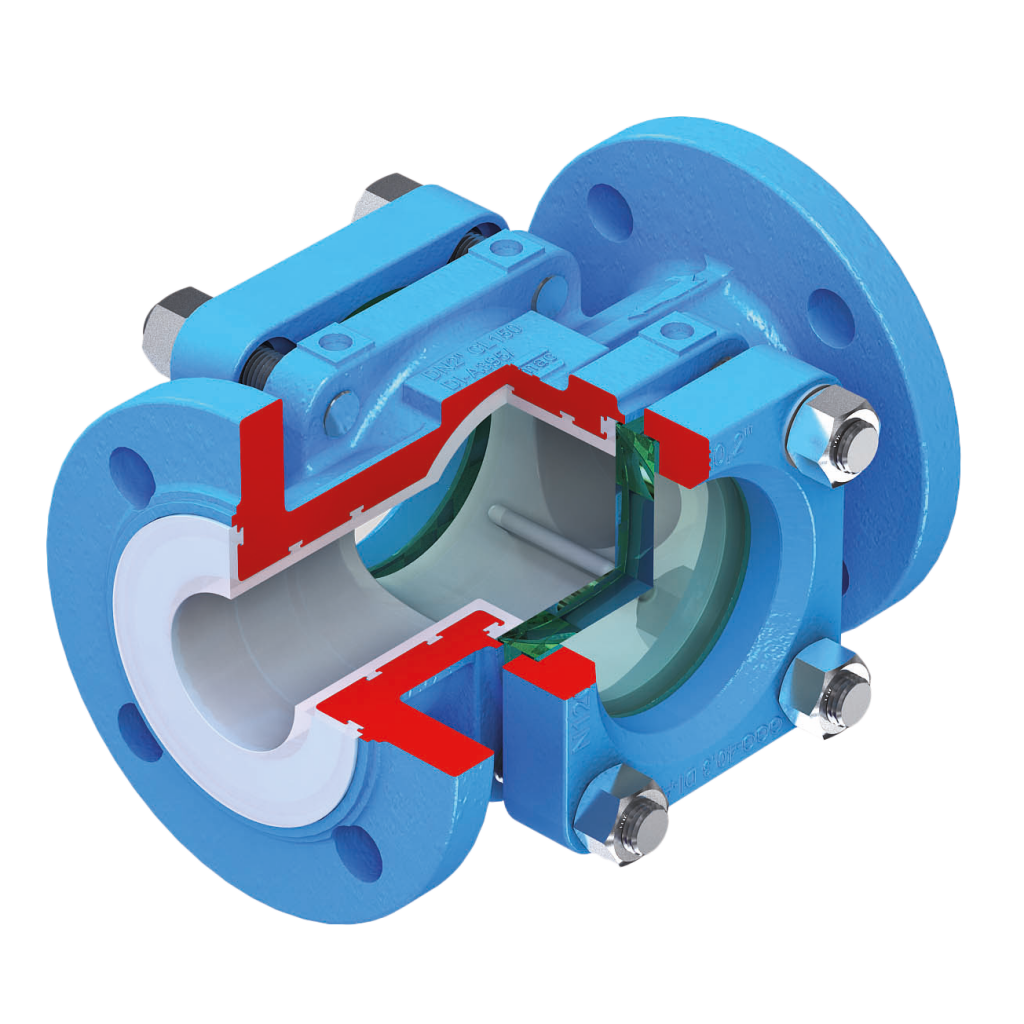

Das FLOWSERVE ATOMAC Schauglas Typ ASG erlaubt eine klare visuelle Prüfung von beiden Seiten. Durch die integrierte Tropfnase entstehen leichte Turbulenzen, sodass man Strömungen erkennen kann. Auch kann zusätzlich ein PTFE-Rotor eingebaut werden. Hier wird Borosilikatglas gemäß DIN 7080 verwendet, um Beständigkeit gegenüber den hohen Temperaturen, mechanischen Spannungen und der Korrosion zu bieten. Abgesehen vom Glas sind sonst alle internen Komponenten mit einer hoch korrosionsbeständigen Auskleidung versehen. Je nach Anwendung bestehen diese entweder aus FEP oder PFA und ermöglicht einen langen, problemlosen Einsatz. Wahlweise mit PFA-leitendem Auskleidungsmaterial.
Schauglas Typ ASG (Art.-Nr.: 350-1100-xx)
• DN25, DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250
• ATOMAC PFA ausgekleidetes Durchgangsschauglas
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss gebohrt nach DIN EN 1092-2
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Flansch: Sphäroguss EN-JS 1049 (GGG40.3)
• Glas: Borosilikat Glas nach DIN 7080
• Flachdichtung: UNITEC 300 grün
• Verschraubung: A2-K70
Schauglas Typ ASG, PFA-leitfähig, PN16 (Art.-Nr.: 350-1101-xx)
• DN25, DN50, DN80, DN100
• ATOMAC PFA-leitfähig (PFA-L) ausgekleidetes Durchgangsschauglas
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss gebohrt nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
• Flansch: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Glas: Borosilikat Glas nach DIN 7080
• Flachdichtung: UNITEC 300 grün
• Verschraubung: A4-70
Schauglas Typ ASG, Class 150 (Art.-Nr.: 350-1102-xx)
• 1″, 1 1/2″, 2″, 3″, 4″, 6″, 8″, 10″
• ATOMAC PFA ausgekleidetes Durchgangsschauglas
• Flanschanschluss gebohrt nach ASME B16.5, Class 150, RF
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Flansch: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Glas: Borosilikatglas nach DIN 7080
• Flachdichtung: UNITEC 300 grün
• Verschraubung: A2-70 – ISO3506 Gr. A2 Cl. 70
Produktbezeichnung
Schauglas
Nennweiten
DN25, DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250, 1", 1 1/2", 2", 3", 4", 6", 8", 10"
Flanschanschluss
PN10, ANSI 150, PN16
Baulänge
DIN EN 558 Reihe 1
Gehäusematerial
GGG40+PFA, GGG40+FEP
Druckstufe
PN16, Class 150
Auskleidung
PFA, FEP
Anschluss
Flansche
