Flowserve Atomac Kugelhahn AKH2.2

PFA-ausgekleideter Kugelhahn von Flowserve in DIN/ASME-Normen

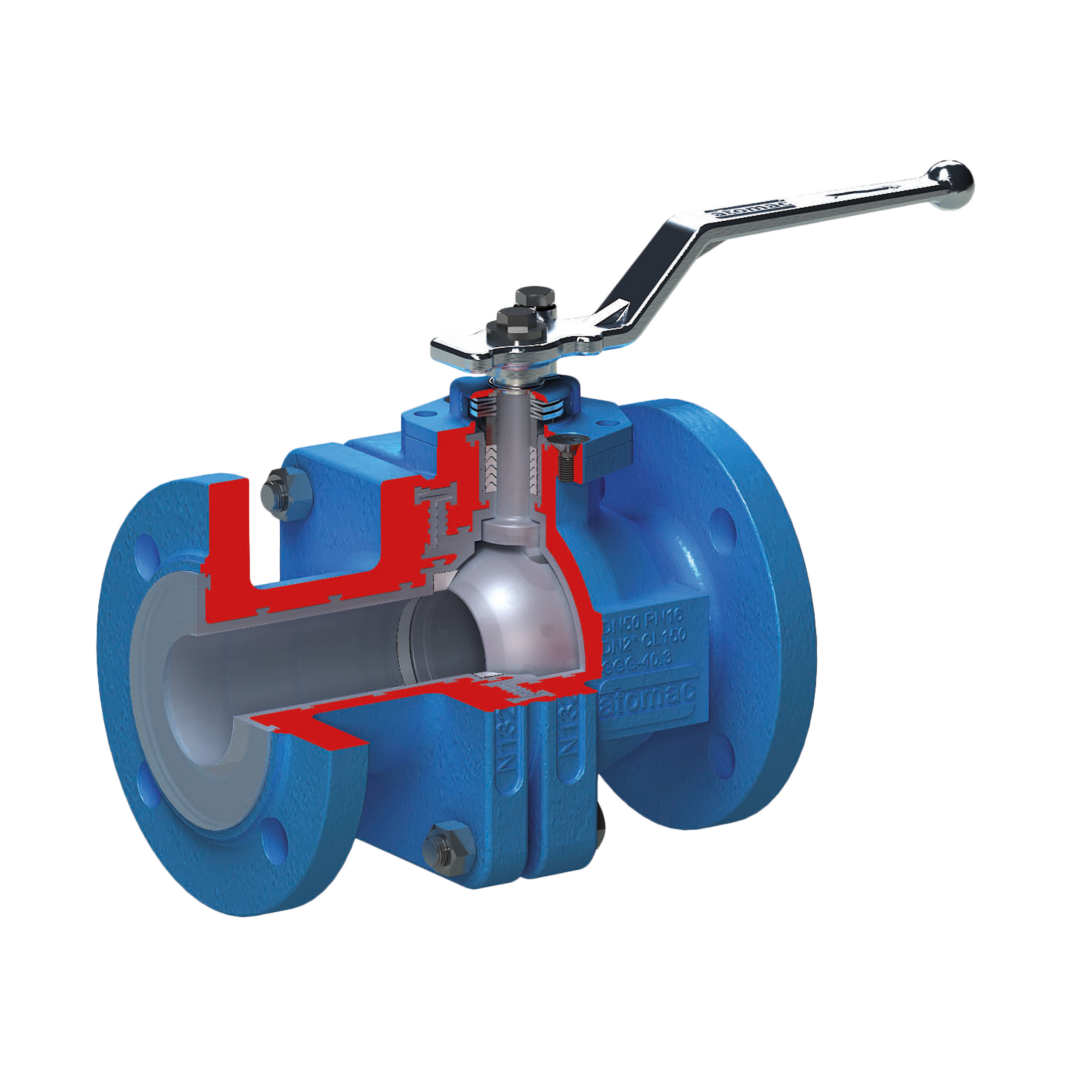

FLOWSERVE ATOMAC AKH2.2 Kugelhahn

Der FLOWSERVE ATOMAC AKH2.2 PFA-ausgekleideter Kugelhahn mit vollem Durch­gang bietet die gleichen Eigenschaften wie der AKH2, doch bietet der AKH2.2 erweiterte Funktionen und Merkmale zur Verbesserung der Eignung für toxische und korrosive Anwendungen.

Die ATOMAC AKH2.2 Konstruktion ist mit einer statischen und dynamischen Mittelflansch­dichtung und im Vergleich zum AKH2 mit einer Metall auf Metall Gehäuse­verbindung, die diese Dichtung schützt, ausgerüstet. Sie absorbiert destruktive Rohrvibrationen und Verzerrungen, so dass die Dichtung dadurch nicht beeinträchtigt werden kann. Eine thermische Wechselbe­an­spruchung erfordert nicht länger das Nach­ziehen der Mittelflanschschrauben.

Dank seiner Tellerfedern ist der PFA-Kugelhahn AKH2.2 wartungsfrei. Weiterhin, die Sitze haben einen größeren Durch­messer und führen daher zu geringeren Durch­fluss­turbulenzen quer über den Sitz; und die inte­grierte Rückhaltelippe sorgt für zusätzliche Sitzstabilität.

Der FLOWSERVE AKH2.2 ist ausgerüstet mit einer nutz­lasti­gen Schaftdichtung, wodurch diese Armatur die Zulassung nach der TA-Luft erhalten hat. Die mit Tellerfedern vorgespannte PTFE Chevron-Packung ergibt eine zuverlässige und wartungsfreie Abdichtung zur Atmosphäre und erfüllt die gültigen Anforderungen an Emissionen zur Atmosphäre. Ebenfalls mit FEP, Tefzel, PP, PVDF und PFA leitenden Auskleidungs­materialien, wie auch mit V-Regelkugel zur präzisen Regelungsmodulation erhältlich. Wir automatisieren diesen Kugelhahn komplett in unserem Haus, mit pneumatischen und elektrischen Antrieben, zusammen mit allen notwendigen Steuerzubehörteilen.

Kugelhahn AKH2.2, PFA (Art.-Nr.: 100-1100-xx) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

  • Dickwandig ausgekleideter PFA Kugelhahn
  • Voller Durchgang
  • Flanschanschluss nach DIN EN 1092-2, PN16
  • Gehäuse: GGG40.3 / PFA ummantelt
  • Kugel: PFA ummantelt
  • Schaltstift : Edelstahl 1.4470 / PFA ummantelt
  • Dichtung Kugel: PTFE
  • Packung: PTFE Dachmanschetten
  • Verschraubung: A2-K70 / A4-K70
  • Medium-Temperatur: max +200°C
  • Betätigung: Handhebel, Getriebe, pneumatischer & elektrischer Antrieb
  • Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
  • TA-Luft Zulassung

Kugelhahn AKH2.2, PFA-leitfähig (Art.-Nr.: 100-1107-xx) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

  • PFA-leitfähig (PFA-L) ausgekleideter Kugelhahn
  • Voller Durchgang
  • Max. Einsatztemperatur +200°C
  • Einbaulänge nach DIN EN 558 (Grundreihe 1)
  • Flanschanschluss nach DIN EN 1092-2, PN16
  • Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
  • Kugel: PFA-Leitfähig ummantelt
  • Schaltstift: Edelstahl 1.4470 / PFA-L ummantelt
  • Sitzringe / Packung: PTFE leitend
  • Verschraubung: A2-K70
  • Medium-Temperatur: max +200°C
  • Betätigung: Handhebel, Getriebe, pneumatischer & elektrischer Antrieb
  • Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler, Spindelverlängerung
  • TA-Luft Zulassung

Kugelhahn AKH2.2 (Art.-Nr.: 100-1109-xx) DN15, DN25, DN40, DN50, DN80, DN100

  • Dickwandig ausgekleideter PFA Kugelhahn
  • Voller Durchgang
  • Flanschanschluss nach DIN EN 1092-2, PN16
  • Gehäuse: GGG40.3 / PFA ummantelt
  • Kugel: KERAMIK AL²0³
  • Schaltstift : Edelstahl 1.4470 / PFA ummantelt
  • Dichtung Kugel: PTFE
  • Packung: PTFE Dachmanschetten
  • Verschraubung: A2-K70 / A4-K70
  • Medium-Temperatur: max +200°C
  • Betätigung: Handhebel
  • TA-Luft Zulassung

Kugelhahn AKH2.2, ANSI Class150 (Art.-Nr.: 100-1200-xx) 1/2″, 3/4″, 1″, 1 1/2″, 2″, 3″, 4″

  • ATOMAC PFA ausgekleideter Kugelhahn
  • Voller Durchgang
  • Einbaulänge: Herstellerstandard
  • Flanschanschluss nach ANSI B16.5, 150lbs
  • Gehäuse: GGG40.3 / PFA ausgekleidet
  • Kugel: PFA ummantelt
  • Schaltstift: Edelstahl 1.4470 / PFA ummantelt
  • Sitzringe / Packung: PTFE
  • Medium-Temperatur: max +200°C
  • Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, 1/2", 3/4", 1", 1 1/2", 2", 3", 4"

Flanschanschluss

PN10, ANSI 150, PN16

Baulänge

DIN EN 558-1, Herstellerstandard

Gehäusematerial

GGG40+PFA, GGG40+FEP

Stopfbuchspackung

PTFE, PTFE+Grafit

Druckstufe

PN16, Class 150

Kugelmaterial

PFA beschichtet, FEP beschichtet

Kugelsitz

PTFE

Auskleidung

PFA, FEP

Anschluss

Flansche

Zertifikate

TA-Luft
