Flanschanschluss Kugelhähne AKH2.2

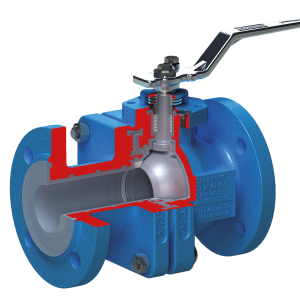

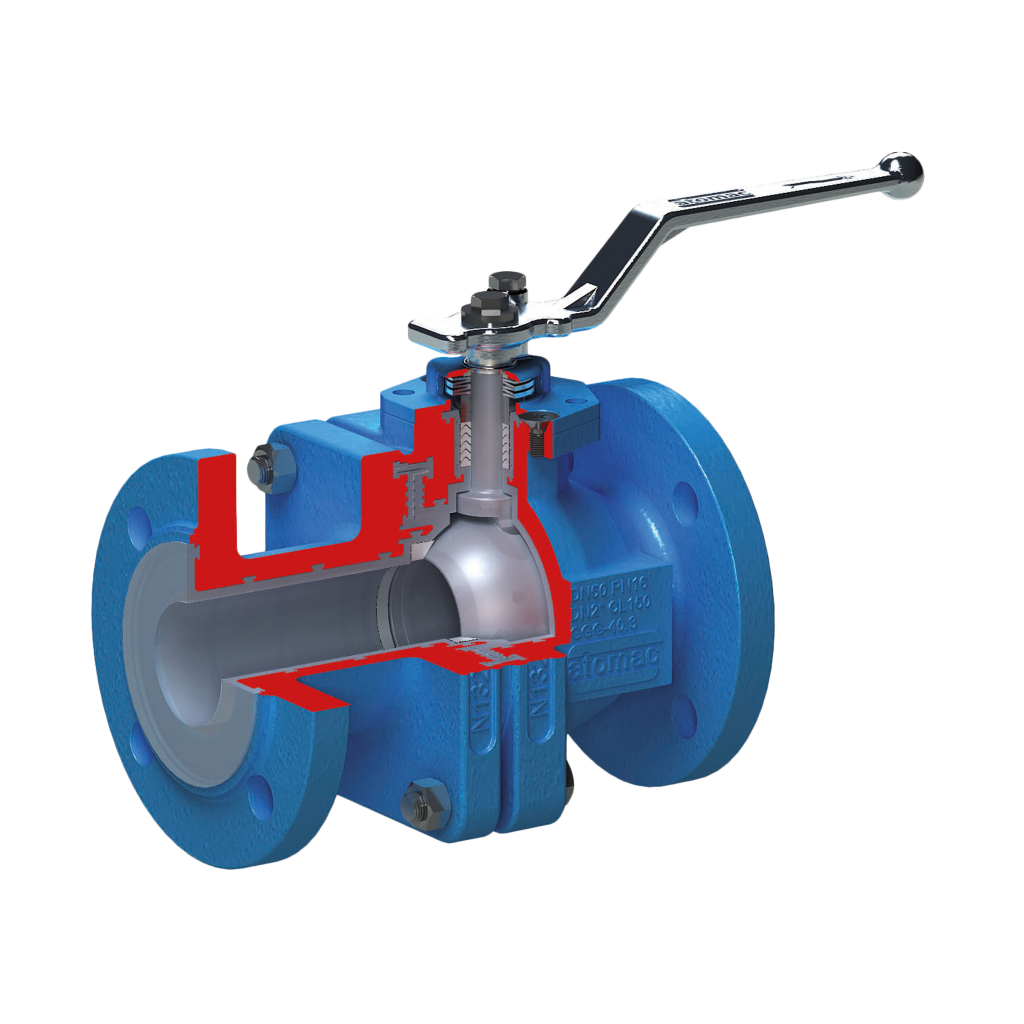

FLOWSERVE ATOMAC AKH2.2 Flanschkugelhahn

Der FLOWSERVE ATOMAC AKH2.2 (ab Lager verfügbar) ausgekleidete Kugelhahn mit vollem Durch­gang bietet die gleichen Eigenschaften wie der AKH2; doch bietet der AKH2.2 erweiterte Funktionen und Merkmale zur Verbesserung der Eignung für toxische und korrosive Anwendungen.

Die ATOMAC AKH2.2 Konstruktion ist mit einer statischen und dynamischen Mittelflansch­dichtung und im Vergleich zum AKH2 mit einer Metall auf Metall Gehäuse­verbindung, die diese Dichtung schützt, ausgerüstet. Sie absorbiert destruktive Rohrvibrationen und Verzerrungen, so dass die Dichtung dadurch nicht beeinträchtigt werden kann. Eine thermische Wechselbe­an­spruchung erfordert nicht länger das Nach­ziehen der Mittelflanschschrauben.

Dank seiner Tellerfedern ist der AKH2.2 wartungsfrei. Die Sitze haben einen größeren Durch­messer und führen daher zu geringeren Durch­fluss­turbulenzen quer über den Sitz; und die inte­grierte Rückhaltelippe sorgt für zusätzliche Sitzstabilität.

Der FLOWSERVE AKH2.2 ist ausgerüstet mit einer nutz­lasti­gen Schaftdichtung, wodurch diese Armatur die Zulassung nach der TA-Luft erhalten hat. Die mit Tellerfedern vorgespannte PTFE Chevron-Packung ergibt eine zuverlässige und wartungsfreie Abdichtung zur Atmosphäre und erfüllt die gültigen Anforderungen an Emissionen zur Atmosphäre. Ebenfalls mit FEP, Tefzel, PP, PVDF und PFA leitenden Auskleidungs­materialien, wie auch mit V-Regelkugel zur präzisen Regelungsmodulation erhältlich.



Zum Online Shop

Kugelhahn AKH2.2, PFA (Art.-Nr.: 100-1100-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Dickwandig ausgekleideter PFA Kugelhahn
• Voller Durchgang
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: GGG40.3 / PFA ummantelt
• Kugel: PFA ummantelt
• Schaltstift : Edelstahl 1.4470 / PFA ummantelt
• Dichtung Kugel: PTFE
• Packung: PTFE Dachmanschetten
• Verschraubung: A2-K70 / A4-K70
• Medium-Temperatur: max +200°C
• Betätigung: Handhebel
• TA-Luft Zulassung

Kugelhahn AKH2.2, PFA-leitfähig (Art.-Nr.: 100-1107-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• PFA-leitfähig (PFA-L) ausgekleideter Kugelhahn
• Voller Durchgang
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
• Kugel: PFA-L ummantelt
• Schaltstift: Edelstahl 1.4470 / PFA-L ummantelt
• Sitzringe / Packung: PTFE leitend
• Verschraubung: A2-K70
• Medium-Temperatur: max +200°C
• Betätigung: Handhebel
• TA-Luft Zulassung

Kugelhahn AKH2.2 (Art.-Nr.: 100-1109-xx)
• DN15, DN25, DN40, DN50, DN80, DN100
• Dickwandig ausgekleideter PFA Kugelhahn
• Voller Durchgang
• Flanschanschluss nach DIN EN 1092-2, PN16
• Gehäuse: GGG40.3 / PFA ummantelt
• Kugel: KERAMIK AL²0³
• Schaltstift : Edelstahl 1.4470 / PFA ummantelt
• Dichtung Kugel: PTFE
• Packung: PTFE Dachmanschetten
• Verschraubung: A2-K70 / A4-K70
• Medium-Temperatur: max +200°C
• Betätigung: Handhebel
• TA-Luft Zulassung

Kugelhahn AKH2.2, ANSI Class150 (Art.-Nr.: 100-1200-xx)
• 1/2″, 3/4″, 1″, 1 1/2″, 2″, 3″, 4″
• ATOMAC PFA ausgekleideter Kugelhahn
• Voller Durchgang
• Einbaulänge: Herstellerstandard
• Flanschanschluss nach ANSI B16.5, 150lbs
• Gehäuse: GGG40.3 / PFA ausgekleidet
• Kugel: PFA ummantelt
• Schaltstift: Edelstahl 1.4470 / PFA ummantelt
• Sitzringe / Packung: PTFE
• Medium-Temperatur: max +200°C
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, 1/2", 3/4", 1", 1 1/2", 2", 3", 4"

Flanschanschluss

PN10, ANSI 150, PN16

Baulänge

DIN EN 558-1, Herstellerstandard

Gehäusematerial

GGG40+PFA, GGG40+FEP

Stopfbuchspackung

PTFE, PTFE+Grafit

Druckstufe

PN16, Class 150

Kugelmaterial

PFA beschichtet, FEP beschichtet

Kugelsitz

PTFE

Auskleidung

PFA, FEP

Anschluss

Flansche

Zertifikate

TA-Luft
