Flanschanschluss Kugelhähne KH118 Kompaktkugelhähne für Gas

Kompaktkugelhahn für DVGW Gas

Die Fergo Armaturen GmbH verfügt über eine große Auswahl unterschiedlicher Kugelhähne. Die Kugelhähne unterscheiden sich hauptsächlich bezüglich der Anschlussform, des Gehäusematerials, der maximalen Druckfreigabe sowie den verfügbaren Zertifikaten (TA Luft, FireSafe, DVGW Gas, DVGW Trinkwasser). Bei den Anschlussformen haben Sie die Wahl zwischen Flansch-Anschluss (DIN EN oder ASME), Muffengewinde (DIN EN oder NPT sowie Innen- und Außengewinde) und Anschweißenden (Socket Weld oder Butt Weld). Verfügbare Gehäusematerialen sind standardmäßig Messing, Stahl und Edelstahl. Sonderwerkstoffe wie zum Beispiel Titan und Duplex sind auf Anfrage auch lieferbar. Kugelhähne mit Aufbau-Flansch (EN ISO 5211) können von uns mit pneumatischen sowie elektrischen Antrieben automatisiert werden. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

Zum Online Kaufen – Fergo eShop – Große Auswahl

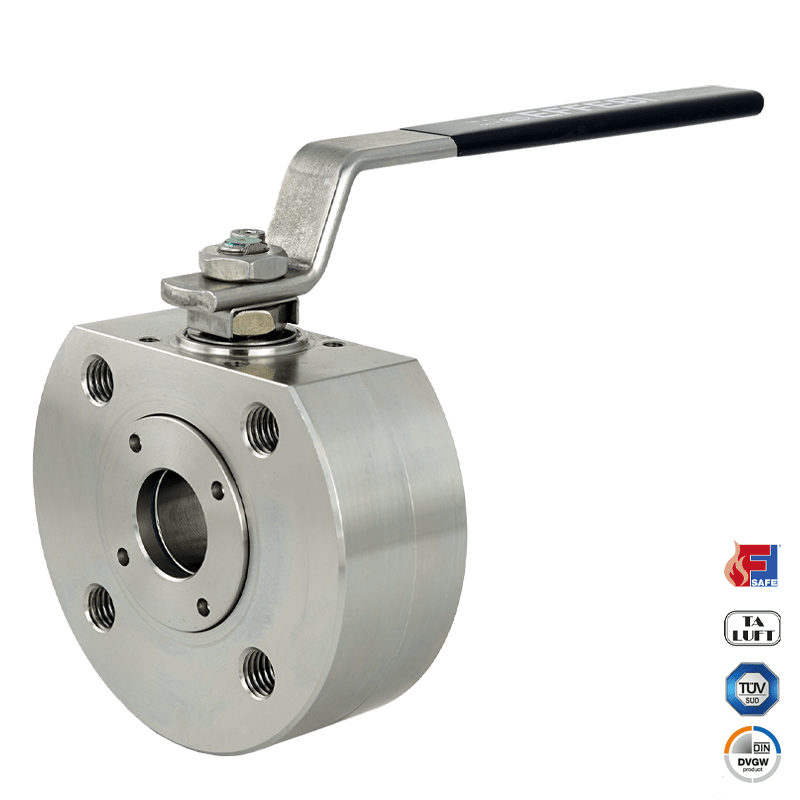

Kompakt-Kugelhahn KH118 DIN EN aus Edelstahl

Kugelhahn KH118-SSTHF (Art.-Nr.: 100-1031-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach DIN PN40
• Voller Durchgang
• Gehäuse: 1.4408
• Kugel: 1.4408
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Max. Betriebsdruck: 40bar
• Montageflansch nach ISO 5211
• Betätigung: Handhebel

Kugelhahn KH118-SSTHF (Art.-Nr.: 100-1030-xx)
• DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach DIN PN16
• Voller Durchgang
• Gehäuse: 1.4408
• Kugel: 1.4408
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Max. Betriebsdruck: 16bar
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

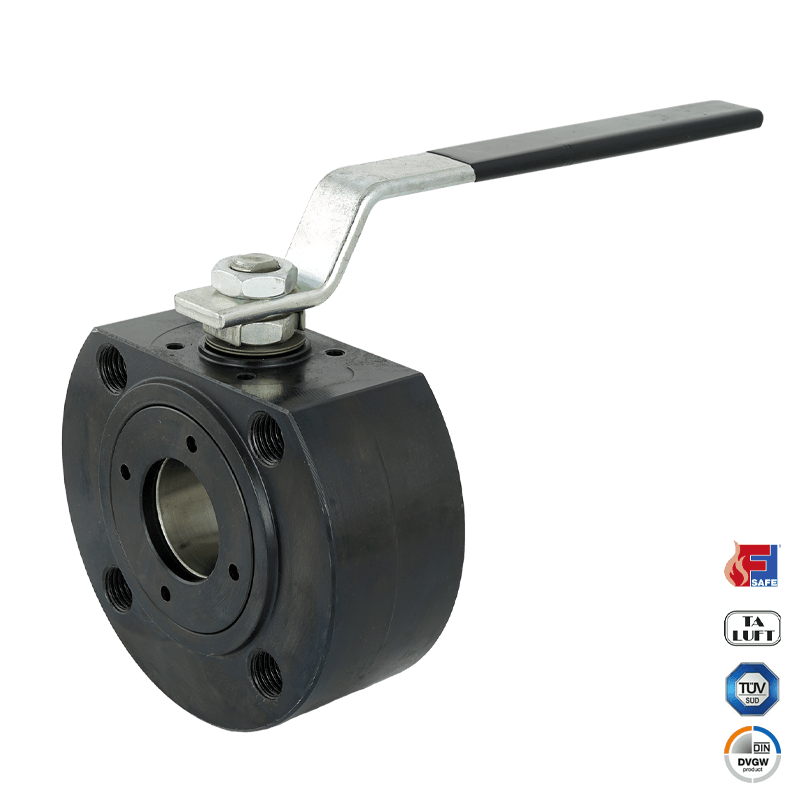

Kompakt-Kugelhahn KH118 DIN EN aus Stahl

Kugelhahn KH118-CSTHF (Art.-Nr.: 100-1028-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach PN40
• Voller Durchgang
• Gehäuse: ASTM A105 (Stahl)
• Kugel: 1.4408
• Dichtung Kugel: PTFE
• Temp. (min./max.): -10°C bis +180°C
• Max. Betriebsdruck: 40bar
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KH118-CSTHF (Art.-Nr.: 100-1027-xx)
• DN50, DN65, DN80, DN100
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach PN16
• Voller Durchgang
• Gehäuse: ASTM A105 (Stahl)
• Kugel: 1.4408
• Dichtung Kugel: PTFE
• Temp. (min./max.): -10°C bis +180 °C
• Max. Betriebsdruck: 16bar
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

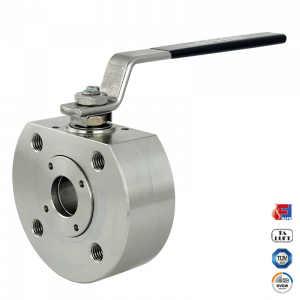

Kompakt-Kugelhahn KH118 ASME aus Edelstahl

Kugelhahn KH118-SSTHF (Art.-Nr.: 100-1032-xx)
• 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach ASME B 16.5, ANSI Cl. 150
• Voller Durchgang
• Gehäuse: 1.4401
• Kugel: 1.4401
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KH118-SSTHF (Art.-Nr.: 100-1061-xx)
• 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach ASME B 16.5, ANSI Cl. 300
• Voller Durchgang
• Gehäuse: 1.4401
• Kugel: 1.4401
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

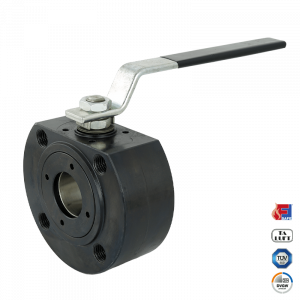

Kompakt-Kugelhahn KH118 ASME aus Stahl

Kugelhahn KH118-CSTHF (Art.-Nr.: 100-1029-xx)
• 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach ASME B 16.5, ANSI Cl. 150
• Voller Durchgang
• Gehäuse: ASTM A105 (Stahl)
• Kugel: AISI316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -10°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KH118-CSTHF (Art.-Nr.: 100-1062-xx)
• 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
• Bauform: Kompaktkugelhahn
• DVGW für Gas PN1-5 (MOP 5)
• TA Luft
• FIRE SAFE nach BS 6755, API 6 FA, API 607
• Flansch-Anschluss nach ASME B 16.5, ANSI Cl. 300
• Voller Durchgang
• Gehäuse: ASTM A105 (Stahl)
• Kugel: AISI316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -10°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Handhebel

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Flanschanschluss

PN10, ANSI 150, PN16, PN40, ANSI 300

Gehäusematerial

1.4401, ASTM A105

Druckstufe

PN40, PN16, Class 150, Class 300

Kugelmaterial

1.4408

Kugelsitz

PTFE

Zertifikate

TA-Luft, FireSafe
