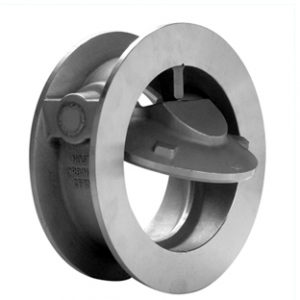

Zwischenflansch RK103

Die Zwischenflansch-Rückschlagklappe RK103 ist besonders für anspruchsvolle Anwendungen geeignet. Insbesondere für Anwendungsbereiche, bei denen mit hohen Drücken und/oder hohen Temperaturen gearbeitet wird. Die RK103, auch Tilting-Rückschlagklappe genannt, hat eine breite und überaus massive Bauform und ist nur metallisch dichtend verfügbar. Durch die solide Bauform kann die RK103 problemlos bis zur Druckstufe PN40 eingesetzt werden. Wir bieten Ihnen Rückschlagarmaturen in großer Auswahl an – gefertigt aus den unterschiedlichsten Werkstoffen sowie in vielen variablen Bauarten. Kontaktieren Sie unser Verkaufsbüro, um zu diesem Thema umfassend und kostenlos beraten zu werden. Einen Überblick über die RK103 finden Sie unter „Techn. Daten“ sowie im Datenblatt unter „Downloads“.

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1060-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) PN10
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max. 10 bar
• Dichtung: Metallisch

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1068-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) PN16
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max.16 bar
• Dichtung: Metallisch

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1069-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) PN25
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max. 25 bar
• Dichtung: Metallisch

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1098-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) PN40
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max. 40 bar
• Dichtung: Metallisch

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1169-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) ANSI Class150
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max. 20 bar
• Dichtung: Metallisch

Rückschlagklappe-RK103-SSMOW (Art.-Nr.: 301-1170-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
• Bauform: Zwischenflansch (Wafer) ANSI Class300
• Gehäuse/Klappe: CF8M (1.4408)
• Druckbereich: 0 – max. 50 bar
• Dichtung: Metallisch

Produktbezeichnung

Rückschlagklappe

Nennweiten

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, (Auf Anfrage größer)

Flanschanschluss

PN10, ANSI 150, PN16, PN40, PN25

Gehäusematerial

Edelstahl

Klappe

Edelstahl

Klappendichtung

Metallisch

Feder

1.4301

Druckstufe

PN40, PN25, PN16, PN10, Class 150
