Flanschanschluss VA200

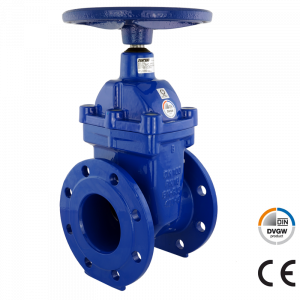

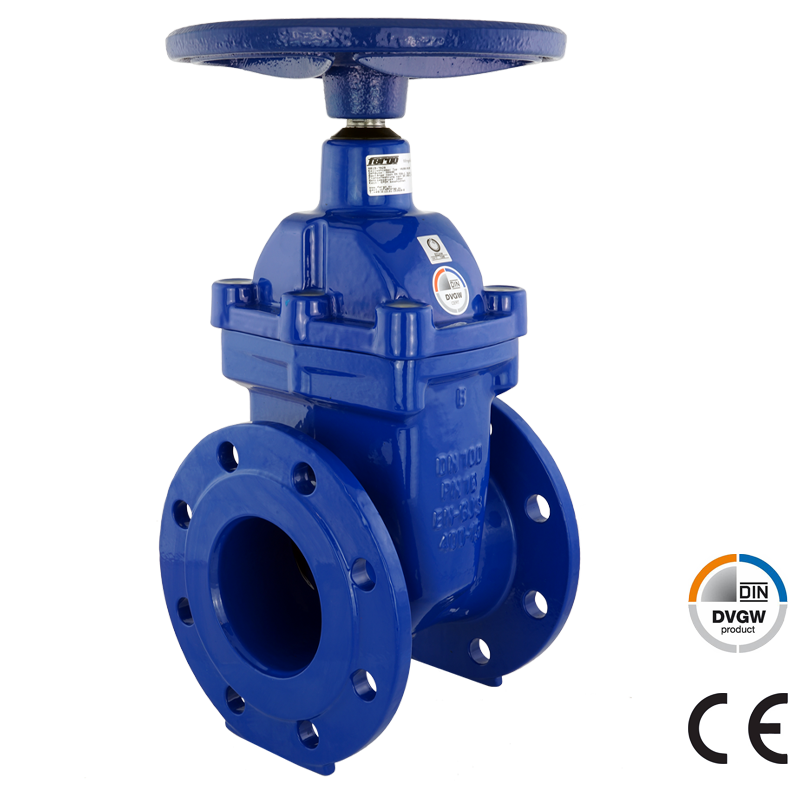

Die Absperrschieber VA200 (kurze Baulänge, F4) und VA201 (lange Baulänge, F5) sind für Betriebsdrücke bis PN16 (16 bar) geeignet. Durch die Keilgummierung, wahlweise EPDM oder NBR, sind die Keilschieber absolut dicht und eignen sich hervorragend für den Einsatz im Abwasser- und Biogas-Sektor. Der VA200 mit EPDM-Abdichtung ist DVGW Trinkwasser zertifiziert.

Keilschieber Typ: VA200-D2D2EXF (Art.-Nr.: 201-2000-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Betätigung: freie Welle

Keilschieber Typ: VA200-D2D2EXF (Art.-Nr.: 201-2040-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Betätigung: freie Welle

Keilschieber Typ: VA200-D2D2EBF (Art.-Nr.: 201-2006-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Anschluss (Kupplung): B3 – ISO 5210

Keilschieber Typ: VA200-D2D2EBF (Art.-Nr.: 201-2046-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Anschluss (Kupplung): B3 – ISO 5210

Keilschieber Typ: VA200-D2D2NXF (Art.-Nr.: 201-2005-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Betätigung: freie Welle

Keilschieber Typ: VA200-D2D2NXF (201-2045-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Betätigung: freie Welle

Keilschieber Typ: VA200-D2D2NBF (Art.-Nr.: 201-2008-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Anschluss (Kupplung): B3 – ISO 5210

Keilschieber Typ: VA200-D2D2NBF (Art.-Nr.: 201-2048-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse: A
• Betriebsdruck: 16bar
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Anschluss (Kupplung): B3 – ISO 5210

Produktbezeichnung

Absperrschieber

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Handrad

Nennweiten

DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600

Flanschanschluss

PN10, PN16

Baulänge

DIN EN 558-1 Reihe 14

Gehäusematerial

GGG40, GGG50

Druckstufe

PN16, PN10

Dichtung

NBR, EPDM

Anschluss

Flansche
