Rückschlagventile: Rückflussverhinderer für jede Einbausituation

Ein Rückschlagventil – auch Rückflussverhinderer genannt – lässt Medien nur in eine Richtung fließen. Dabei hebt der Strömungsdruck das Schließelement vom Sitz ab. Sobald die Strömung abreißt oder umkehrt, drückt die Feder das Element zurück auf den Sitz. Dadurch schützt das Rückschlagventil Pumpen, Kompressoren und Wärmetauscher zuverlässig vor Rückfluss und Wasserschlag.

Fergo liefert deshalb sieben Bauarten aus einer Hand: Disco-, Muffen-, Flansch-, GESTRA-, Kugel- und Axial-Rückschlagventile sowie Fußventile. Die Nennweiten reichen von DN8 bis DN500. Außerdem decken die Druckstufen PN6 bis PN160 sowie ANSI Class 125 bis Class 900 nahezu jede Anlage ab. Anschlüsse gibt es zudem als Innengewinde nach ISO 228/1, als Zwischenflansch oder als Flansch nach EN 1092.

Rückschlagventile kommen in Wasserversorgung, Heizungs- und Klimatechnik, Chemie, Petrochemie, Dampfanlagen und Lebensmittelproduktion zum Einsatz. Die federbelastete Bauweise schließt dabei lageunabhängig und dichtschließend. Somit finden Sie für jedes Medium die passende Kombination aus Gehäuse- und Sitzwerkstoff.

Unterkategorien: Rückschlagventile nach Bauart

01 Disco-Rückschlagventile (RV108)

Die Disco-Rückschlagventile der Baureihe RV108 sind platzsparende Zwischenflansch-Armaturen. Gehäuse, Scheibe und Feder bestehen dabei aus Edelstahl SS316/CF8M. Die Baulänge folgt EN 558-1 Reihe 49, der Betriebsdruck reicht bis 40 bar (PN16/40, ANSI 150). Deshalb eignet sich diese Bauart besonders für kompakte Anlagen mit hohen Drücken.

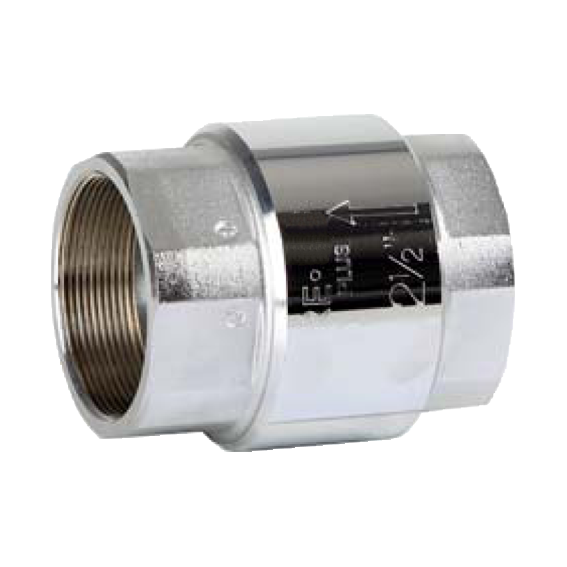

02 Muffen-Rückschlagventile (RV101)

Für den direkten Einbau in die Rohrleitung liefert Fergo Muffen-Rückschlagventile mit Innengewinde nach ISO 228/1. Gehäuse, Scheibe und Feder bestehen aus Edelstahl 1.4301, der Sitz aus Viton. Dadurch verträgt die RV101-Baureihe Temperaturen bis +150 °C bei 16 bar. Diese Bauart bewährt sich zudem in beengten Montagesituationen.

03 GESTRA Rückschlagventile (RK86)

Die metallisch dichtenden GESTRA Rückschlagventile RK86/RK86A arbeiten als Zwischenflansch-Ausführung bis 40 bar. Sie stammen vom Dampfspezialisten GESTRA und ergänzen deshalb ideal die Kondensatableiter-Installation. Hochdruckvarianten decken darüber hinaus Druckstufen bis PN160 und ANSI Class 900 ab.

04 Flansch-Rückschlagventile

Für industrielle Hauptleitungen führt Fergo Flansch-Rückschlagventile mit Anschluss nach EN 1092-2. Die lösbare Flanschverbindung erleichtert dabei Wartung und Austausch. Gehäusewerkstoffe sind Edelstahl, Sphäroguss und Stahlguss. Somit passt diese Bauart zu Wasser-, Dampf- und Prozessleitungen gleichermaßen.

05 Kugelrückflussverhinderer (RB105/RB106)

Kugelrückflussverhinderer nutzen eine NBR-beschichtete Kugel als Schließelement. Der Strömungsdruck hebt die Kugel an, dadurch bleibt der Widerstand gering. Außerdem reinigt sich die Dichtfläche bei jedem Schaltzyklus selbst. Die Baureihen RB105 (Sphäroguss GGG40) und RB106 (Edelstahl 1.4408) eignen sich deshalb besonders für Abwasser und feststoffhaltige Medien.

06 Axial-Rückschlagventile (Düsenrückschlagventile)

Axial-Rückschlagventile führen das Schließelement zentrisch in Strömungsrichtung. Diese Düsenbauart schließt dadurch sehr schnell und verhindert Druckstöße wirksam. Sie bewährt sich deshalb hinter Pumpen und Kompressoren in Wasser-, Abwasser- und Industrieanlagen.

07 Fußventile

Fußventile aus Messing sichern das Saugverhalten von Pumpen. Sie sitzen am Anfang der Saugleitung und halten dabei die Wassersäule beim Pumpenstopp. Ein integrierter Saugkorb schützt zudem vor groben Verunreinigungen. Typische Einsatzorte sind Brunnen, Zisternen und Bewässerungsanlagen.

Werkstoffe im Detail: Rückschlagventil richtig auslegen

Gehäusewerkstoffe

1. Edelstahl 1.4408 / 1.4301 (RV101, RV108, RB106)

  • Einsatzbereich: Chemie, Lebensmittel- und Getränkeindustrie, Pharma, Meerwasser, Reinstmedien, chloridhaltige Anwendungen.
  • Temperatur: −20 °C bis +150 °C (dichtungsabhängig, metallisch bis +300 °C).
  • Vorteile: hohe Korrosionsbeständigkeit, hygienetauglich, langlebig bei aggressiven Medien, lageunabhängiger Einbau.
  • Einschränkungen: höherer Materialpreis gegenüber Guss- und Messingausführungen.

2. Sphäroguss GGG40 / EN-GJS-400-15 (RB105, Flanschventile)

  • Einsatzbereich: Wasserversorgung, Abwasser, Kühlkreisläufe, Druckerhöhungsanlagen, industrielle Prozesswasserleitungen.
  • Temperatur: −10 °C bis +80 °C (NBR-Sitz).
  • Vorteile: hohe Zugfestigkeit und Zähigkeit, gute Schwingungsdämpfung, wirtschaftliche Lösung für große Nennweiten.
  • Einschränkungen: nicht für chloridreiche oder chemisch aggressive Medien geeignet.

3. Messing / Bronze (Fußventile, kleine Muffenventile)

  • Einsatzbereich: Trinkwasser, Brunnen- und Bewässerungstechnik, Heizungsinstallationen, kleinere Nennweiten bis DN100.
  • Temperatur: −10 °C bis +90 °C.
  • Vorteile: gute Korrosionsbeständigkeit in Wasser, sehr gute Zerspanbarkeit für Gewinde, wirtschaftlich.
  • Einschränkungen: nicht für Ammoniak, aggressive Chemikalien oder stark chloridhaltige Wässer.

4. Stahl 1.0460 / Chromstahl (GESTRA-Hochdruckausführungen)

  • Einsatzbereich: Dampf- und Kondensatsysteme, Kraftwerke, Hochdruckleitungen bis PN160 und ANSI Class 900.
  • Temperatur: bis +400 °C (legierungsabhängig).
  • Vorteile: hohe Druck- und Temperaturfestigkeit, bewährt in der Energietechnik, metallisch dichtend.
  • Einschränkungen: nicht für chemisch aggressive Kondensate, Korrosionsschutz erforderlich.

Sitz- und Dichtungswerkstoffe

1. NBR (Nitril-Butadien-Kautschuk)

  • Einsatzbereich: Mineralöle, Fette, Kraftstoffe, Kohlenwasserstoffe, Druckluft, Abwasser mit Ölanteil.
  • Temperatur: −20 °C bis +80 °C.
  • Vorteile: hervorragende Ölbeständigkeit, gute mechanische Festigkeit, wirtschaftlich.
  • Einschränkungen: nicht ozonbeständig, ungeeignet für polare Lösungsmittel und starke Säuren.

2. EPDM (Ethylen-Propylen-Dien-Kautschuk)

  • Einsatzbereich: Wasser, Heißwasser, Dampf bis Grenztemperatur, Laugen, HLK-Systeme, Trinkwasseranwendungen.
  • Temperatur: −30 °C bis +120 °C.
  • Vorteile: sehr gute Ozon- und Alterungsbeständigkeit, breiter Temperaturbereich, Trinkwasserfreigabe möglich.
  • Einschränkungen: nicht beständig gegen Öle, Fette und Kohlenwasserstoffe.

3. FPM/FKM – Viton (Standard bei RV101)

  • Einsatzbereich: aggressive Chemikalien, Säuren, aromatische Kohlenwasserstoffe, Petrochemie, höhere Temperaturen.
  • Temperatur: −20 °C bis +150 °C (RV101-Freigabe), materialseitig bis +200 °C.
  • Vorteile: sehr hohe Chemikalien- und Temperaturbeständigkeit, ozon- und alterungsresistent.
  • Einschränkungen: nicht geeignet für Ketone, Ester, Heißdampf und polare Lösungsmittel.

4. PTFE (Polytetrafluorethylen)

  • Einsatzbereich: hochkorrosive Medien, konzentrierte Säuren und Laugen, Pharma, Halbleiterfertigung, Lebensmittelverarbeitung.
  • Temperatur: −200 °C bis +260 °C.
  • Vorteile: nahezu universelle chemische Beständigkeit, sehr geringer Reibwert, FDA-konform.
  • Einschränkungen: geringere Elastizität als Elastomere, Kaltfluss unter Dauerlast.

5. Metallischer Sitz (RV108, GESTRA RK86)

  • Einsatzbereich: Heißdampf, Kondensat, hohe Betriebsdrücke, abrasive Medien, Kraftwerks- und Petrochemieanwendungen.
  • Temperatur: bis +400 °C (legierungsabhängig).
  • Vorteile: sehr hohe Druck- und Temperaturbeständigkeit, keine Alterung, lange Standzeit bei Feststoffanteilen.
  • Einschränkungen: geringere Leckdichtheit als Elastomer-Sitze, höherer Öffnungsdruck erforderlich.

Zertifikate & Normen für Rückschlagventile

Fergo Rückschlagventile entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die Baulängen folgen EN 558-1 – bei Disco-Ausführungen der Reihe 49, bei Kugelrückflussverhinderern der Reihe 48. Flanschanschlüsse entsprechen EN 1092-1 beziehungsweise EN 1092-2, Innengewinde der ISO 228/1. Für den internationalen Einsatz sind außerdem Ausführungen nach ASME B16.5 Class 150 bis Class 900 verfügbar.

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit – als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Die Medienbeständigkeit der Sitzwerkstoffe prüfen Sie zudem vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 500 Rückschlagventile der Baureihen RV101, RV108, RK86, RB105 und RB106 in allen gängigen Nennweiten und Werkstoffen. Bestellungen kommissioniert Fergo noch am gleichen Werktag. Per Expressversand erfolgt die Auslieferung deshalb innerhalb der nächsten Werktage.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Sendungen versendet Fergo über DHL, schwere Flanschventile und Sammellieferungen dagegen per Spedition. Details zu Versandkosten und Expressoptionen finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Hochdruckausführungen, PFA-ausgekleidete Varianten oder projektbezogene Großmengen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
