Flanschanschluss ARV2

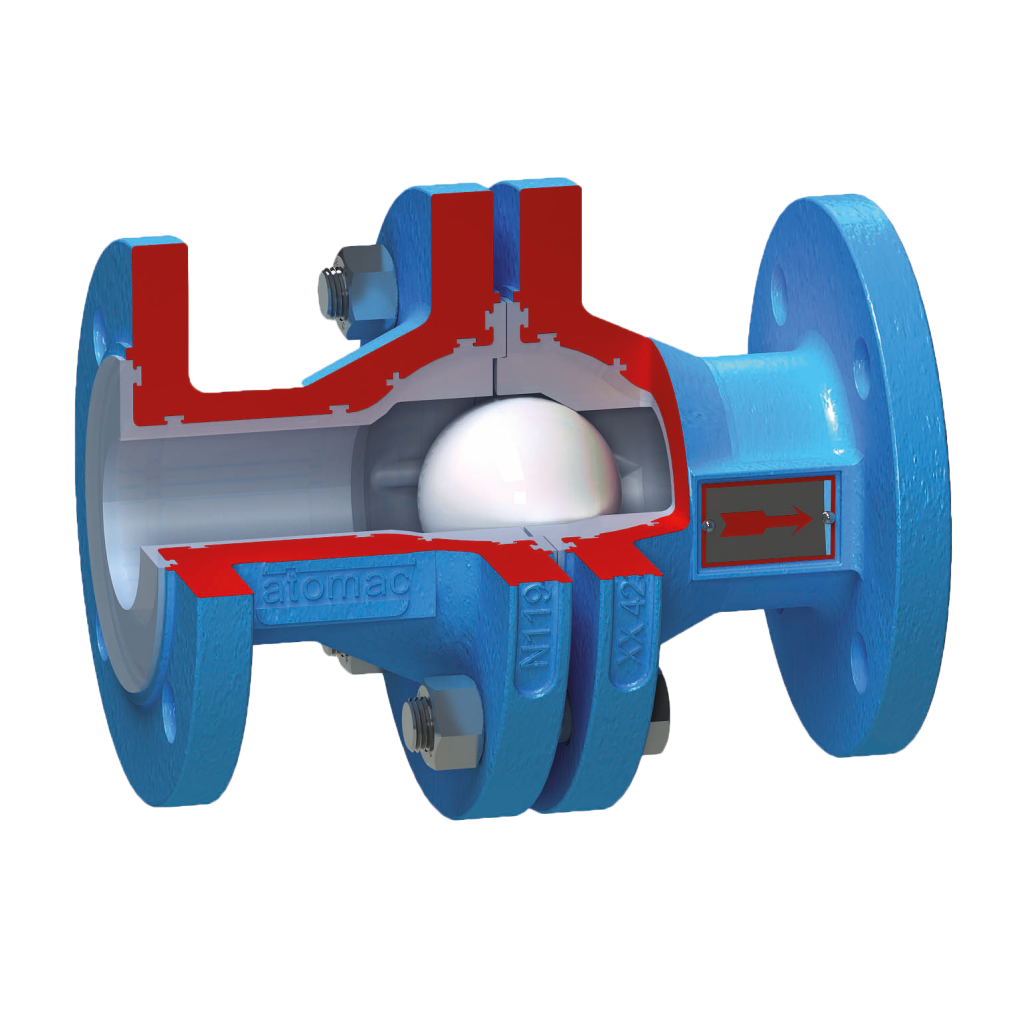

Das Kugelrückschlagdesign von FLOWSERVE bietet hohe Stabilität und eliminiert einen potentiellen Leckageweg; und es lässt sich entweder vertikal und je nach Anwendung auch horizontal einbauen. Die Kugel besteht aus PTFE-Vollmaterial. Auskleidungsmaterialien wie FEP, PFA und leitendes PFA haben hervorragende Eigenschaften in Bezug auf die Korrosionsbeständigkeit. Der ATOMAC ARV2 hat einen vollen Durchgang, was ausgezeichnete Durchflusseigenschaften bietet. Es ist nur ein niedriger Öffnungsdruck erforderlich, um die Kugel in der vertikalen Stellung aus ihrem Sitz zu bringen. Der ARV2 ist auch wahlweise mit PTFE-Hohlkugel, federgestützt oder PFA-leitend erhältlich.

Kugelrückschlagventil Typ ARV2, PN16 (Art.-Nr.: 303-1100-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• ATOMAC PFA ausgekleidetes Kugelrückschlagventil
• Max. Einsatztemperatur +200°C
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Gehäuse (2-teilig): Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Kugel: PTFE Vollkugel
• Verschraubung: A2-K70

Kugelrückschlagventil Typ ARV2, PFA-L, PN16 (Art.-Nr.: 303-1102-xx)
• DN25, DN32, DN40, DN50, DN65, DN80
• ATOMAC PFA-leitfähig (PFA-L) ausgekleidetes Kugelrückschlagventil
• Einbaulänge nach DIN EN 558 (Grundreihe 1)
• Flanschanschluss gebohrt nach DIN EN 1092-2, PN16
• Gehäuse (2-teilig): Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
• Kugel: PTFE Vollkugel, leitend
• Verschraubung: A4-70

Kugelrückschlagventil Typ ARV2, Class150 (Art.-Nr.: 303-1104-xx)
• 1/2″, 3/4″, 1″, 2″, 3″, 4″, 6″, 8″
• ATOMAC PFA ausgekleidetes Kugelrückschlagventil
• Flanschanschluss gebohrt nach ASME B16.5, Class 150, RF
• Gehäuse (2-teilig): Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
• Kugel: PTFE Vollkugel
• Verschraubung: A2-70 – ISO3506 Gr. A2 Cl. 70
