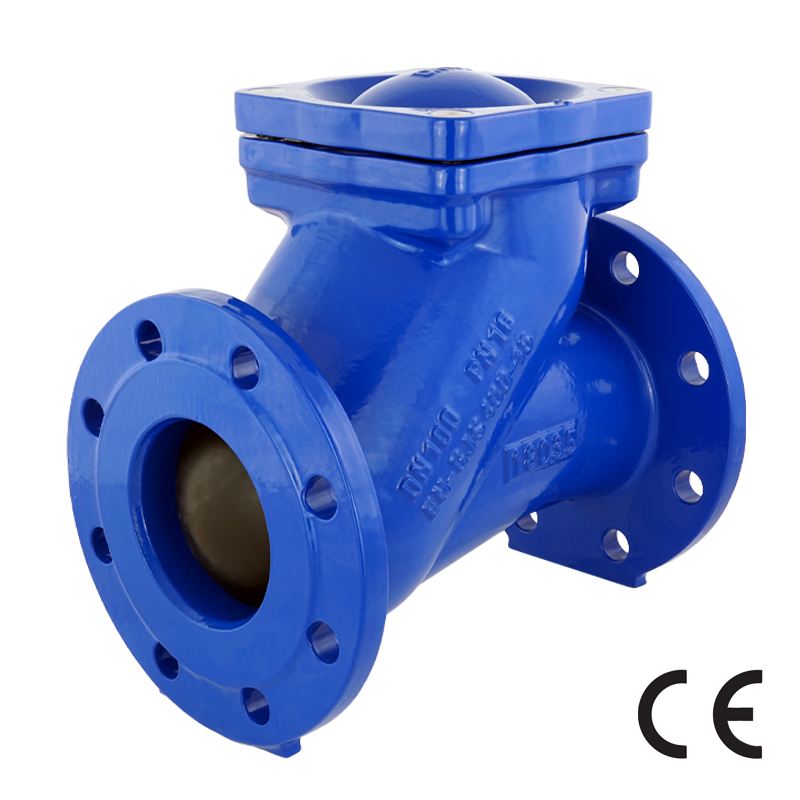

Kugelrückfluss­verhinderer Typ RB105

Kugelrückschlagventile — Kugelrückflussverhinderer RB105

Der Kugelrückflussverhinderer RB105 ist eine bewährte Lösung zur zuverlässigen Verhinderung von Rückfluss in Rohrleitungssystemen. Die frei schwimmende Rückschlagkugel gibt den gesamten Durchgangsquerschnitt frei und ermöglicht dadurch den störungsfreien Durchfluss — auch bei verschmutzten oder partikelbeladenen Medien. Genau deshalb werden Kugelrückschlagventile und Kugelrückschlagarmaturen häufig im Abwasserbereich sowie in der kommunalen und industriellen Entwässerungstechnik eingesetzt.

Das Gehäuse des RB105 besteht aus dem duktilen Gusseisenwerkstoff EN-GJS-400-15 (GGG40) — ein robuster, druckbeständiger Werkstoff, der sich besonders für den Einsatz in erdverlegten oder schwer zugänglichen Leitungssystemen eignet. Die Kugel ist aus Aluminium gefertigt und mit NBR beschichtet, die Deckeldichtung ebenfalls aus NBR. Die maximale Betriebstemperatur beträgt +70°C.

Der Kugelrückflussverhinderer RB105-D2ANOF ist in zwei Druckstufen erhältlich. Die Variante nach EN 1092-2 PN10 (Art.-Nr.: 303-1006-xx) deckt Nennweiten von DN50 bis DN500 ab und richtet sich an Anwendungen mit niedrigerem Systemdruck. Die Ausführung nach EN 1092-2 PN16 (Art.-Nr.: 303-1016-xx) ist für Nennweiten DN200 bis DN500 verfügbar und bietet eine höhere Druckbelastbarkeit für anspruchsvollere Einsatzbereiche. Beide Varianten folgen der Baulänge nach EN 558-1, Reihe 48 und lassen sich damit problemlos in bestehende Flanschanlagen integrieren.

Wir führen Kugelrückschlagventile in einer Vielzahl von Gehäusewerkstoffen und Kugelbeschichtungen — darunter EPDM, NBR, PTFE und Viton — für unterschiedliche Medien und Einsatzbedingungen. Sprechen Sie unsere Fachberater an, um das optimale Modell für Ihre Anwendung zu finden.

Kugelrückflussverhinderer RB105-D2ANOF (Art.-Nr. 303-1006-xx)

• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500
• Gehäuse: EN-GJS-400-15 (GGG40)
• Kugel: Aluminium, NBR beschichtet
• Deckeldichtung: NBR
• Betriebstemperatur: max.+70°C
• Baulänge nach EN 558-1, Reihe 48
• Flanschbohrungen nach EN 1092-2 PN10

Kugelrückflussverhinderer RB105-D2ANOF (Art.-Nr.: 303-1016-xx)

• DN200, DN250, DN300, DN350, DN400, DN500
• Gehäuse: EN-GJS-400-15 (GGG40)
• Kugel: Aluminium, NBR beschichtet
• Deckeldichtung: NBR
• Betriebstemperatur: max.+70°C
• Baulänge nach EN 558-1, Reihe 48
• Flanschbohrungen nach EN 1092-2 PN16

Download „Kugelrückschlagventil RB105“
